巴哈SAE越野赛车钢管车架结构

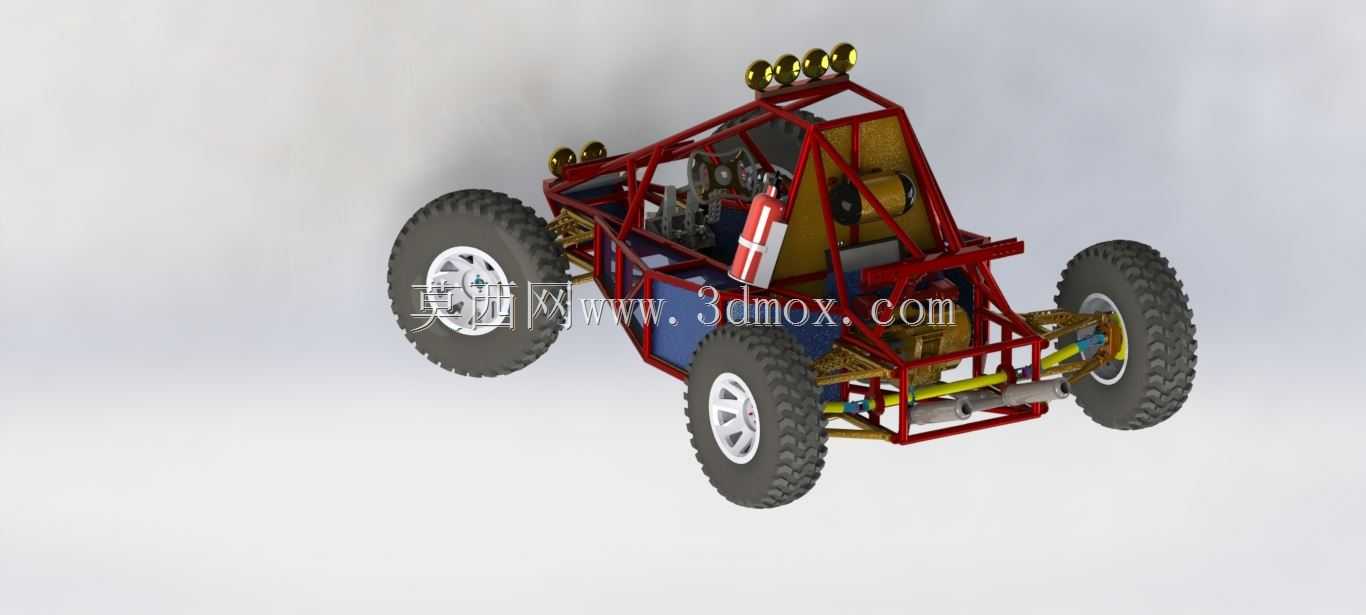

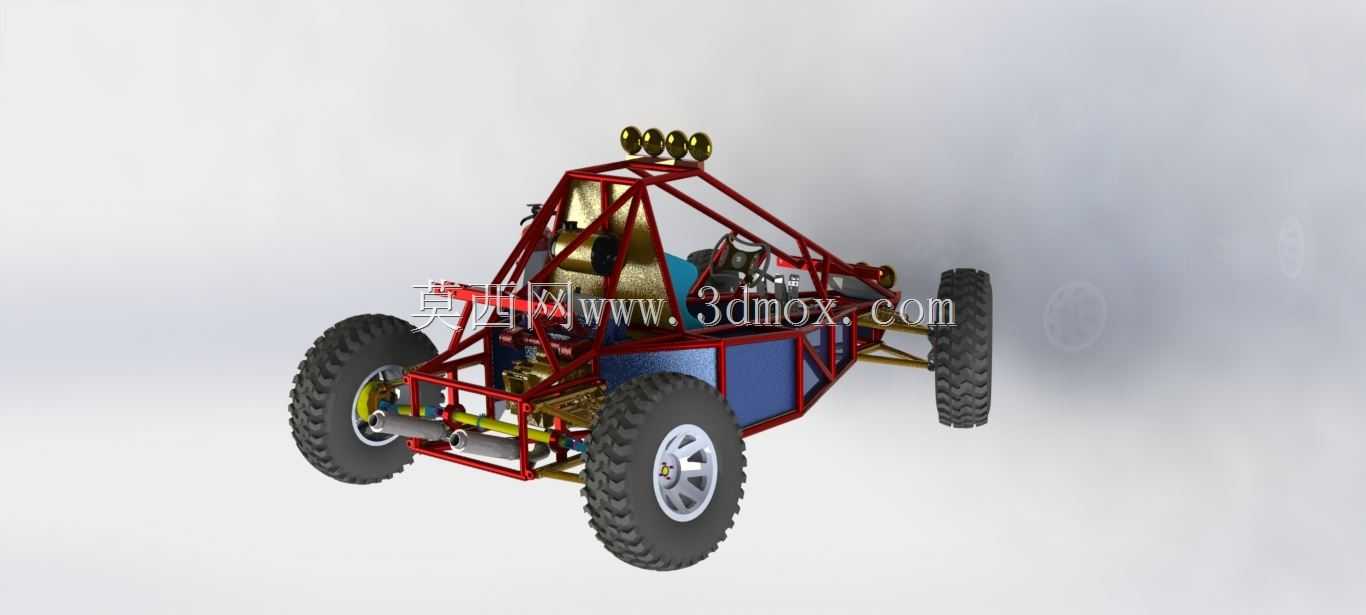

　　这套巴哈SAE越野赛车三维结构围绕小型越野竞赛车辆的实际使用工况搭建，整车采用外露钢管桁架式车架作为承载主体，后轮驱动布局匹配十马力级动力单元，主要面向非铺装路面、泥泞赛道、砂石坡道以及跳跃落地等高强度越野场景。从结构布置来看，车架前部预留发动机与传动系统安装点位，中部按照单人驾驶姿态规划座舱空间，后部通过钢管延伸形成悬架安装塔架与动力总成支撑区，车顶前部集成四盏辅助射灯的安装横梁，满足夜间越野赛段的照明需求。

　　车架主体采用圆管焊接桁架结构，管材走向沿载荷传递路径分布：前轮受到的冲击经双横臂悬架传递至前侧钢管节点，侧向力与纵向制动力通过斜撑管分散到座舱两侧主梁；后轮驱动产生的牵引力从后悬架安装座向后桥汇聚，再经由底部纵梁与交叉斜撑传递至整车重心区域。这种空间桁架布局不需要大面积冲压覆盖件承担载荷，管件之间通过相贯线焊接形成封闭受力环，在控制整车整备质量的同时，能够抵御越野路面频繁出现的扭转、冲击与翻滚载荷。

　　悬架部分前后均采用长行程越野设定，前轮配备大颗粒越野轮胎与钢制轮辋，转向节通过上下横臂连接车架，减振器沿车架斜向布置，预留充足的跳动行程，保证车轮在坑洼路面持续贴地。后轮同样匹配深花纹越野轮胎，后桥与驱动半轴、传动链轮形成完整动力传递链路，后轮上方的钢管塔架为减振器上端提供刚性安装点，落地冲击可沿塔架斜管快速分流至侧围主梁。轮胎外径与轮距参数经过协调，兼顾狭窄林间赛道的通过性与高速转向时的侧倾稳定性。

　　座舱区域按照赛车安全规范布置，钢管防滚架在驾驶员头部、肩部与侧方形成多重防护环，座椅安装基座与车架主梁直接连接，方向盘、踏板组的位置贴合直立驾驶姿态，便于驾驶员在颠簸路况下稳定操控。车身侧部设置蓝色护板，用于阻挡车轮卷起的砂石与泥水，同时不破坏钢管车架的检修开放性；动力周边的管线、链轮与排气部件均预留拆装间隙，维修人员可直接从车架侧方完成链条张紧、机油检查与减振器阻尼调整。

　　建模过程中对安装边界做了明确约束：车架各管件交点保留焊接余量，悬架硬点坐标与轮心位置联动，轮跳极限状态下轮胎与车架、护板之间保留安全间隙；发动机安装孔位、后桥固定座以及减振器吊耳均按照实际装配关系建模，避免出现运动干涉。整车外轮廓宽度适配窄幅越野赛道，前部接近角与后部离去角由前后保险杠钢管高度决定，底盘下方纵梁留出足够离地间隙，能够跨越石块、土坡与浅沟。该结构可用于巴哈赛车方案验证、悬架硬点校核、车架载荷路径分析以及竞赛车辆装配工艺参考，帮助设计人员在方案阶段快速排查管件干涉、悬架行程冲突与维修空间不足等工程问题。
