日产Juke五孔改装合金轮毂中心盖

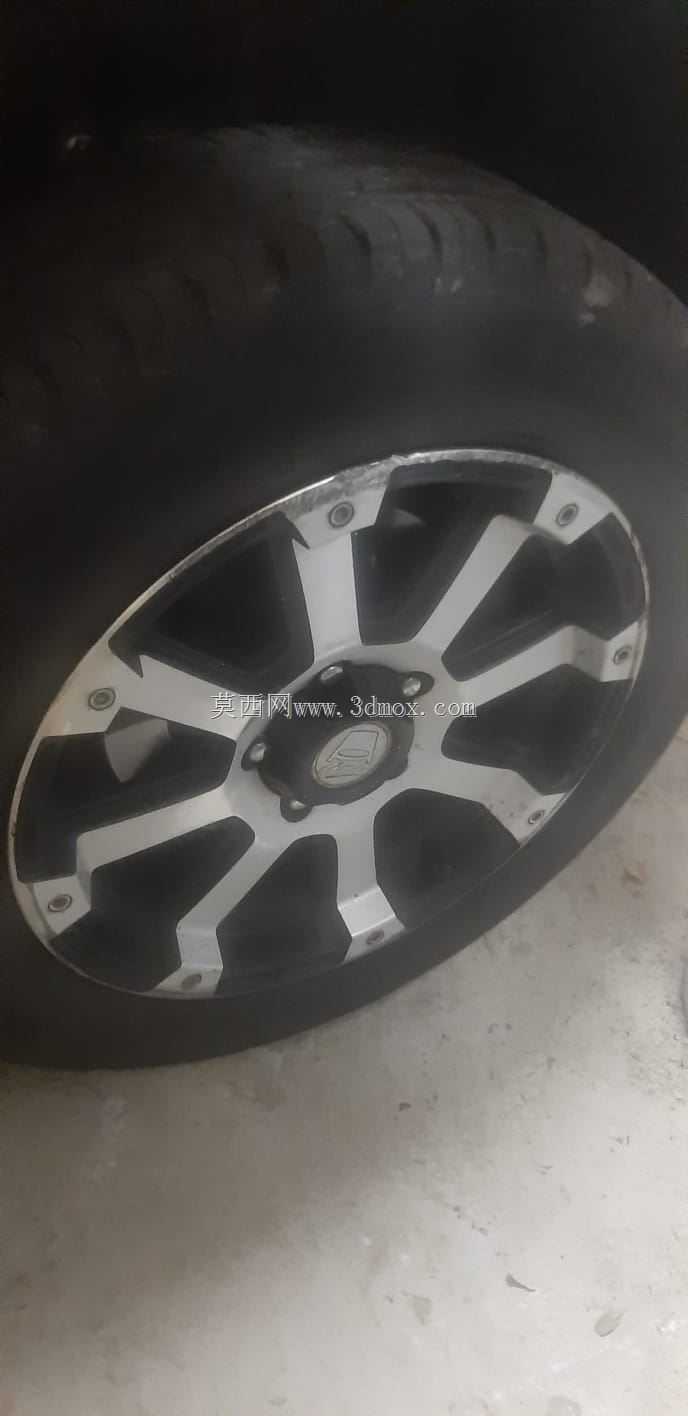

　　这套结构针对售后改装合金车轮的中心防护与外观统一需求而建，核心是一只五孔布局的轮毂中心盖，适配日产Juke换装非原厂轮圈后露出的轴头区域。实际装车场景里，改装轮圈的中心孔往往与原车轴头直径、台阶深度不完全一致，轮毂盖既要遮住中心孔、锁紧螺母周边与轴头锈蚀面，又要承担装饰罩的作用，因此建模时把配合边界放在轮圈中心沉台、卡接环槽和五个螺栓避让位这三处关键位置。

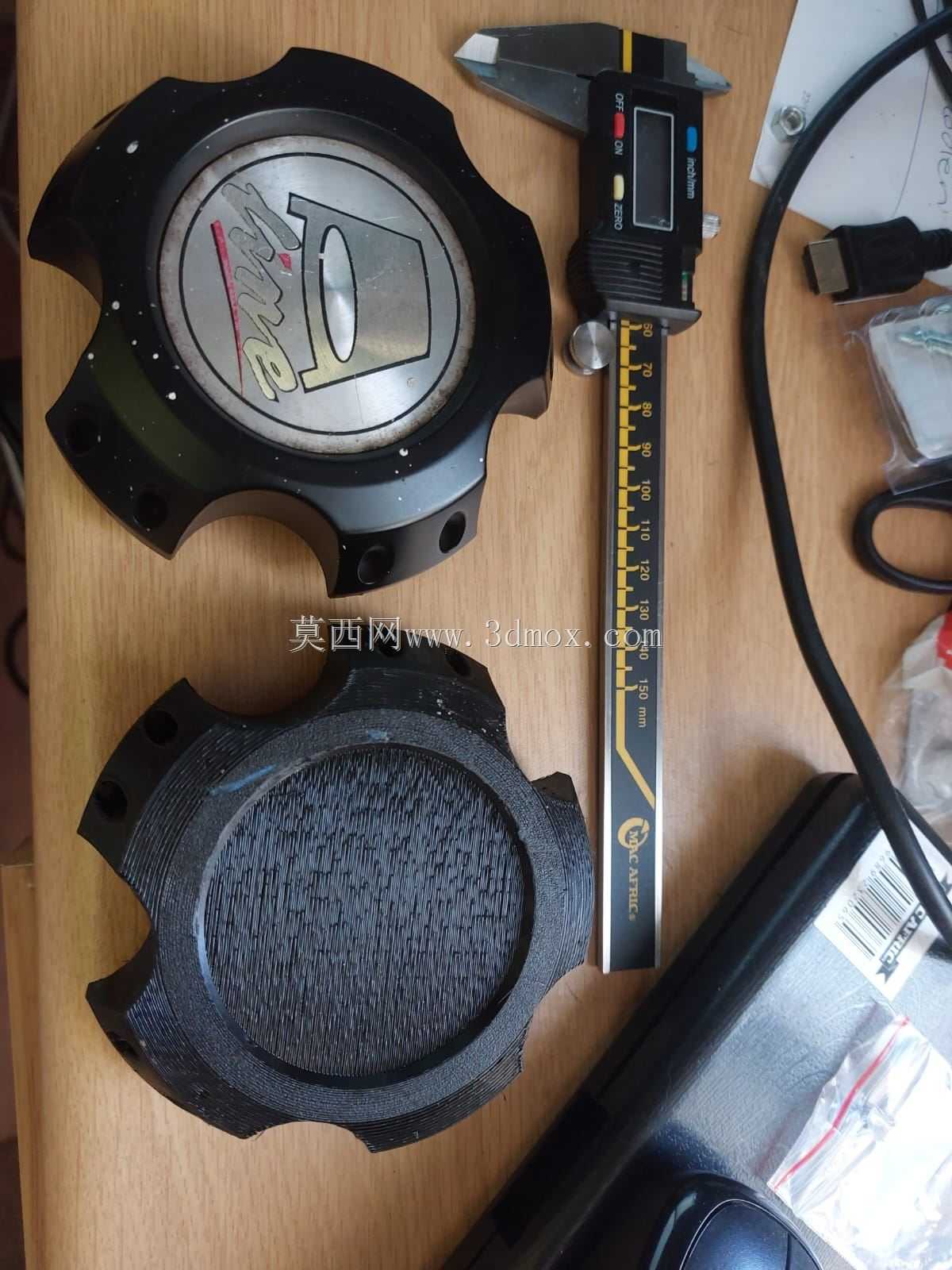

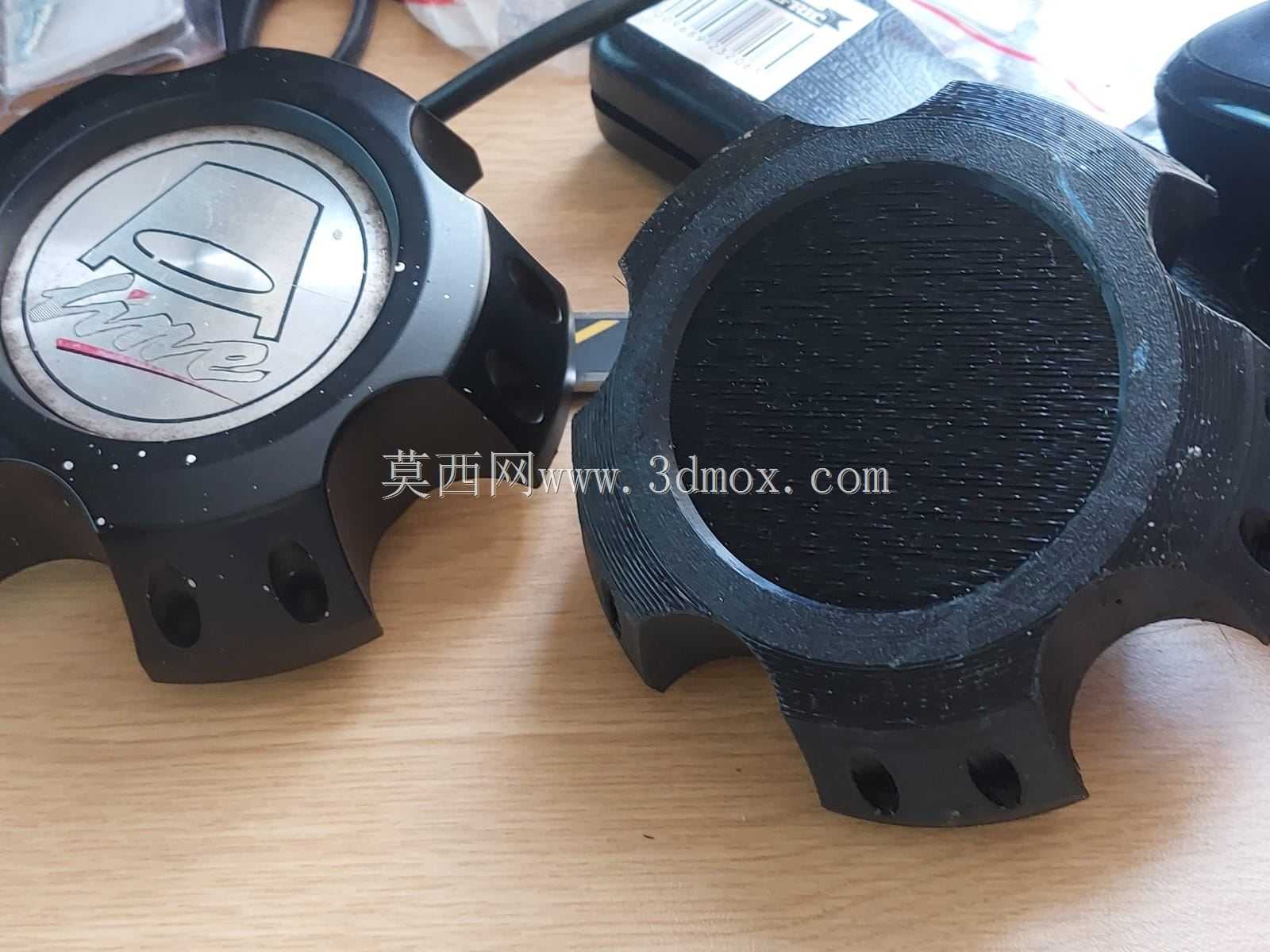

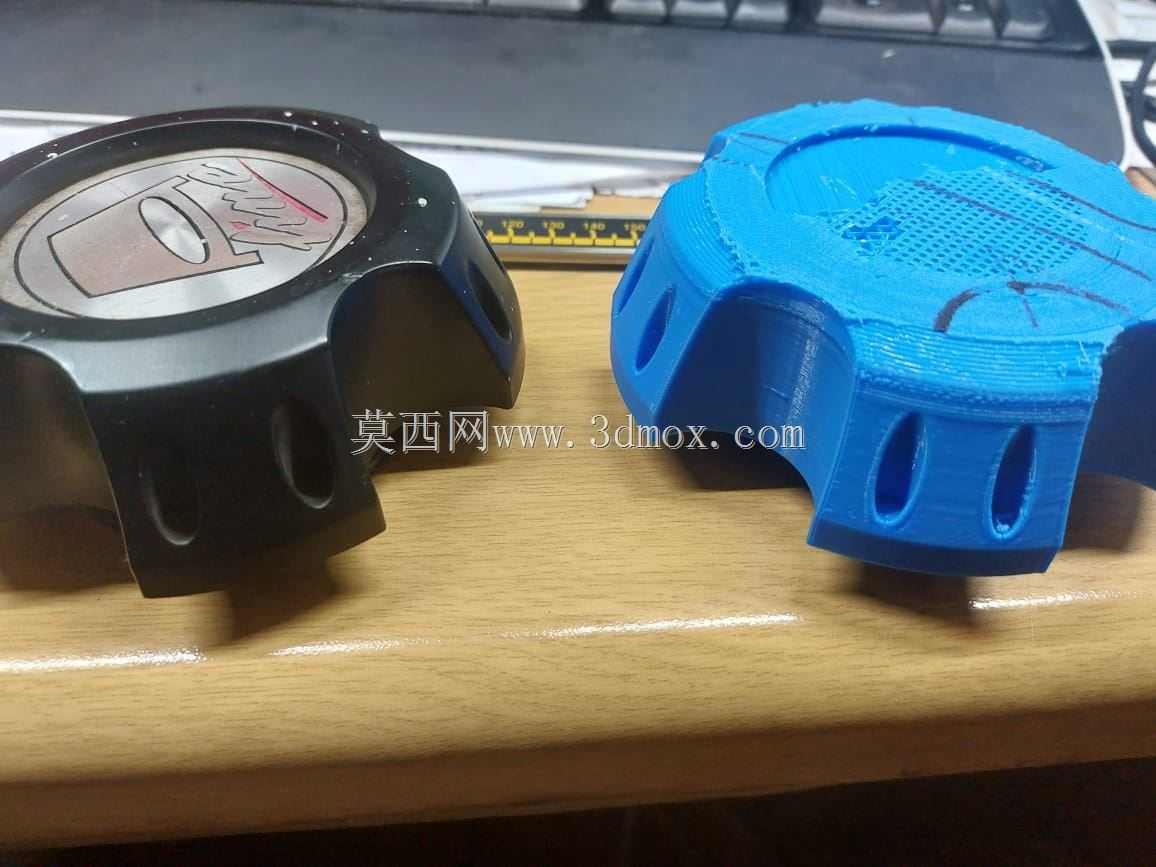

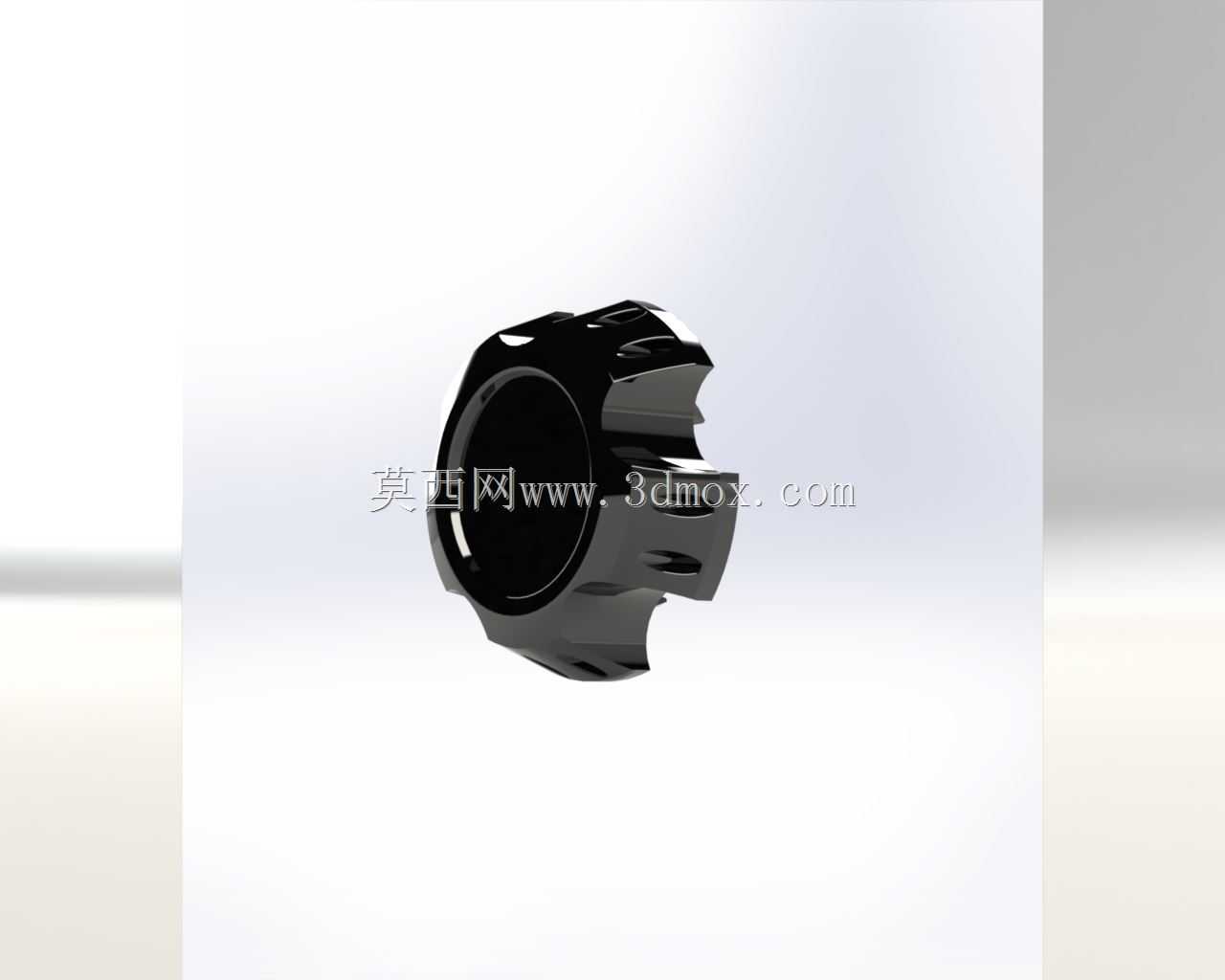

　　从功能上看，该件并不承受车轮载荷，主要作用是封闭中心孔、阻挡泥水砂石侵入轴头与螺母区域，同时形成完整的轮面视觉效果。外圈采用多瓣异形轮廓，瓣与瓣之间留出内凹缺口，对应五孔轮圈的螺栓分布方向；盖体周边的沉孔和缺口用于避让轮毂螺栓或装饰螺母，避免装配时与紧固件发生干涉。建模过程中需要反复核对五孔分度圆、中心孔直径以及盖体压入深度，任何一处半径或角度偏差都会导致盖体装不平、转不到位或卡爪悬空。

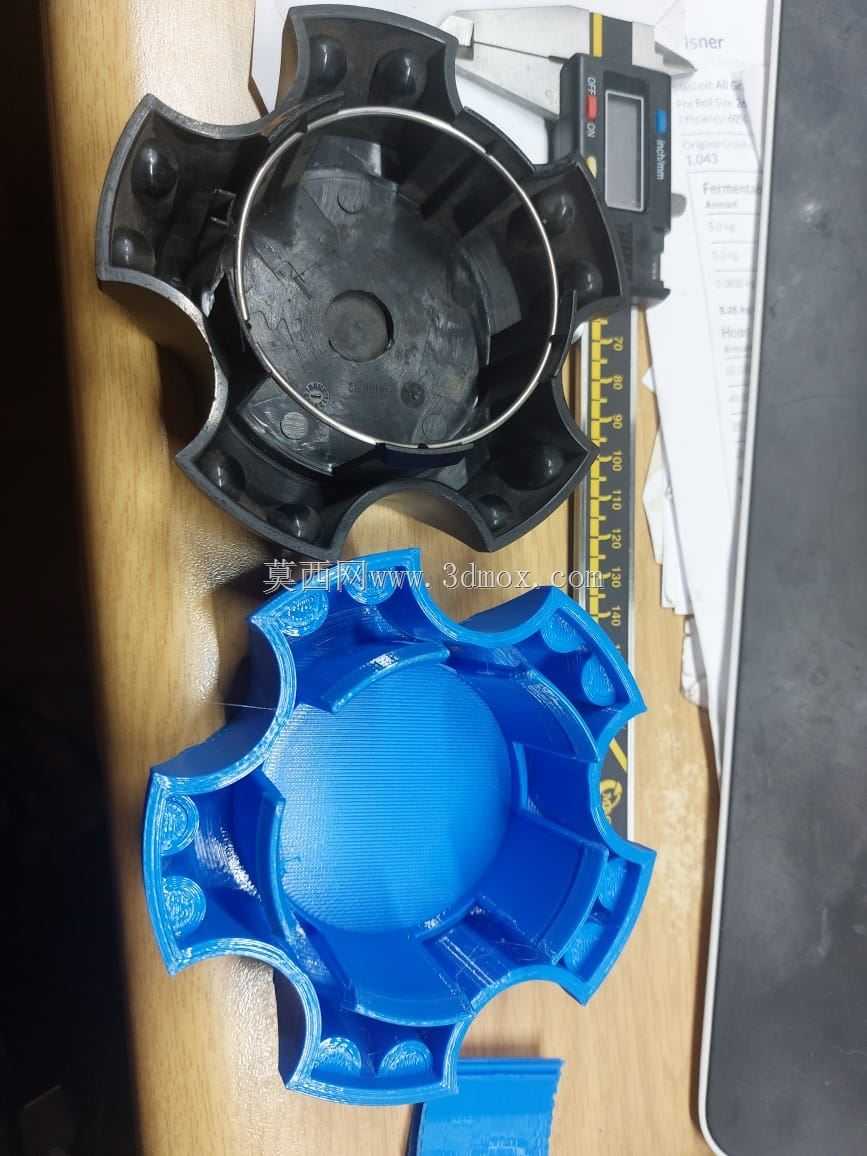

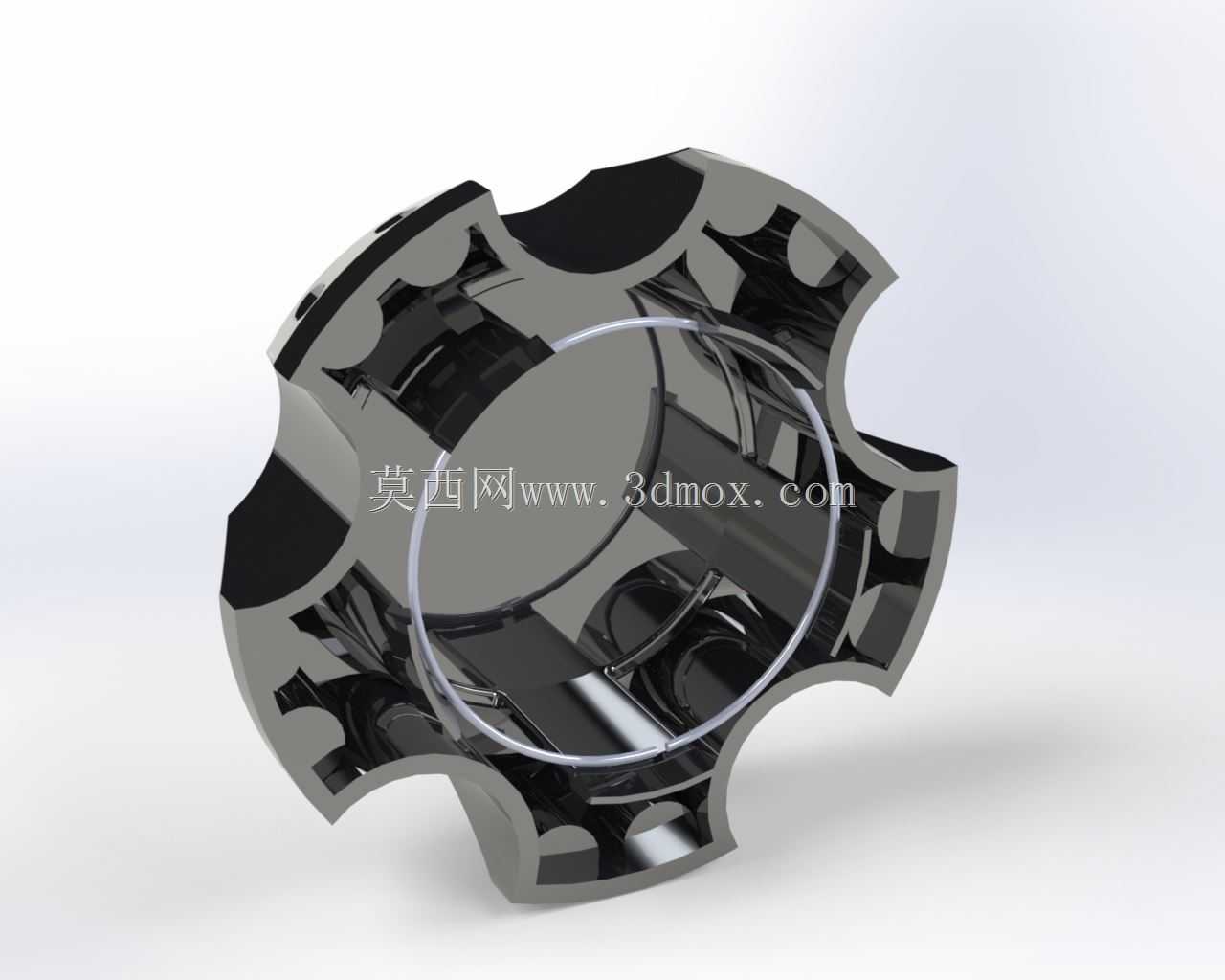

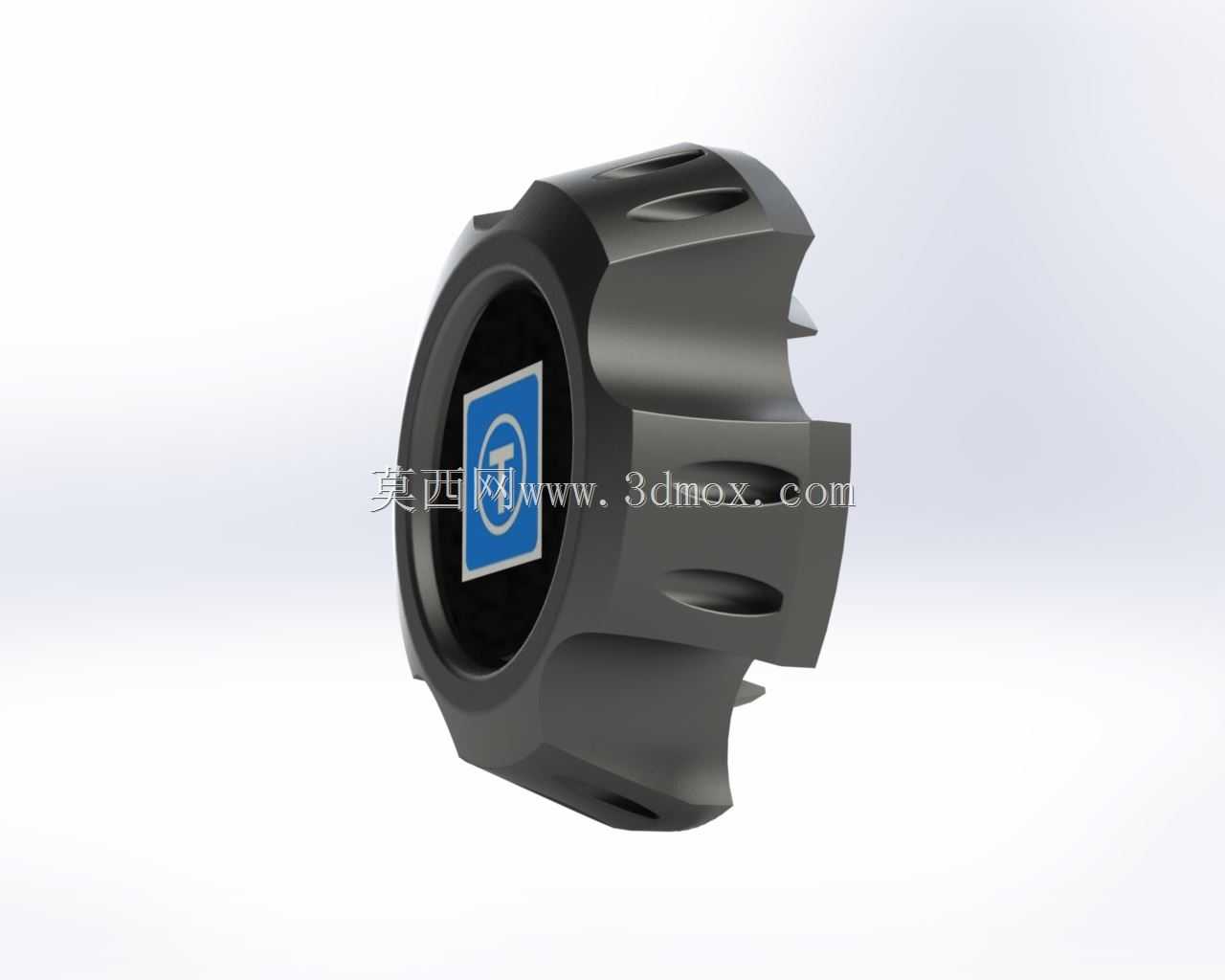

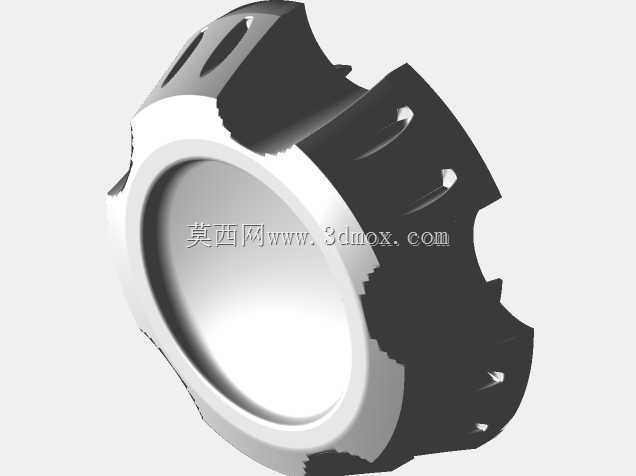

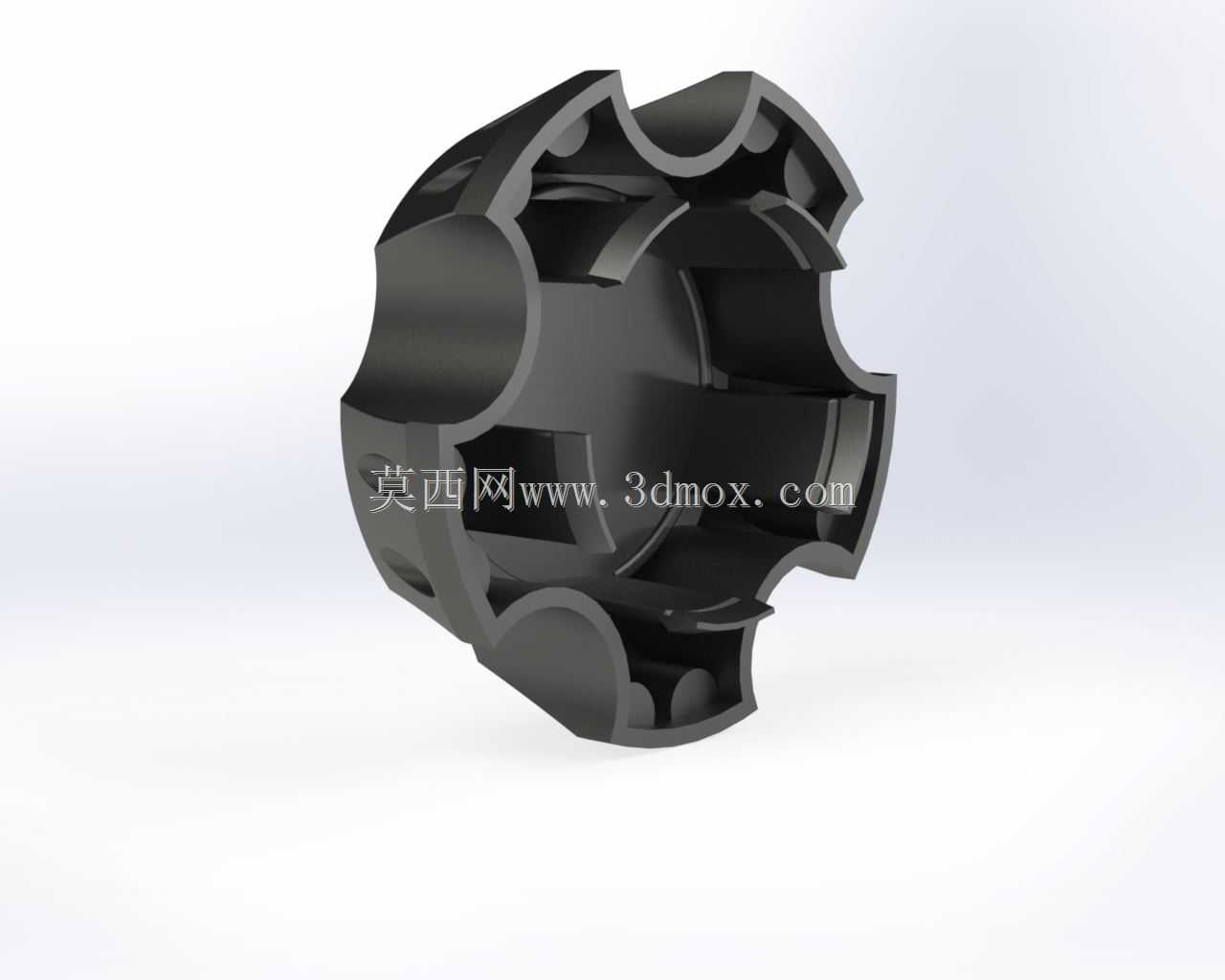

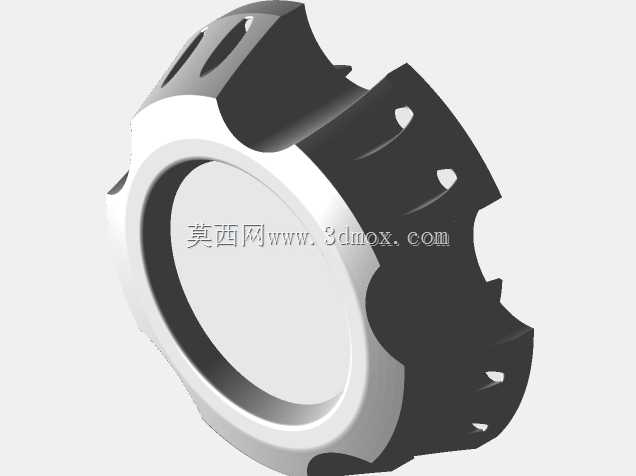

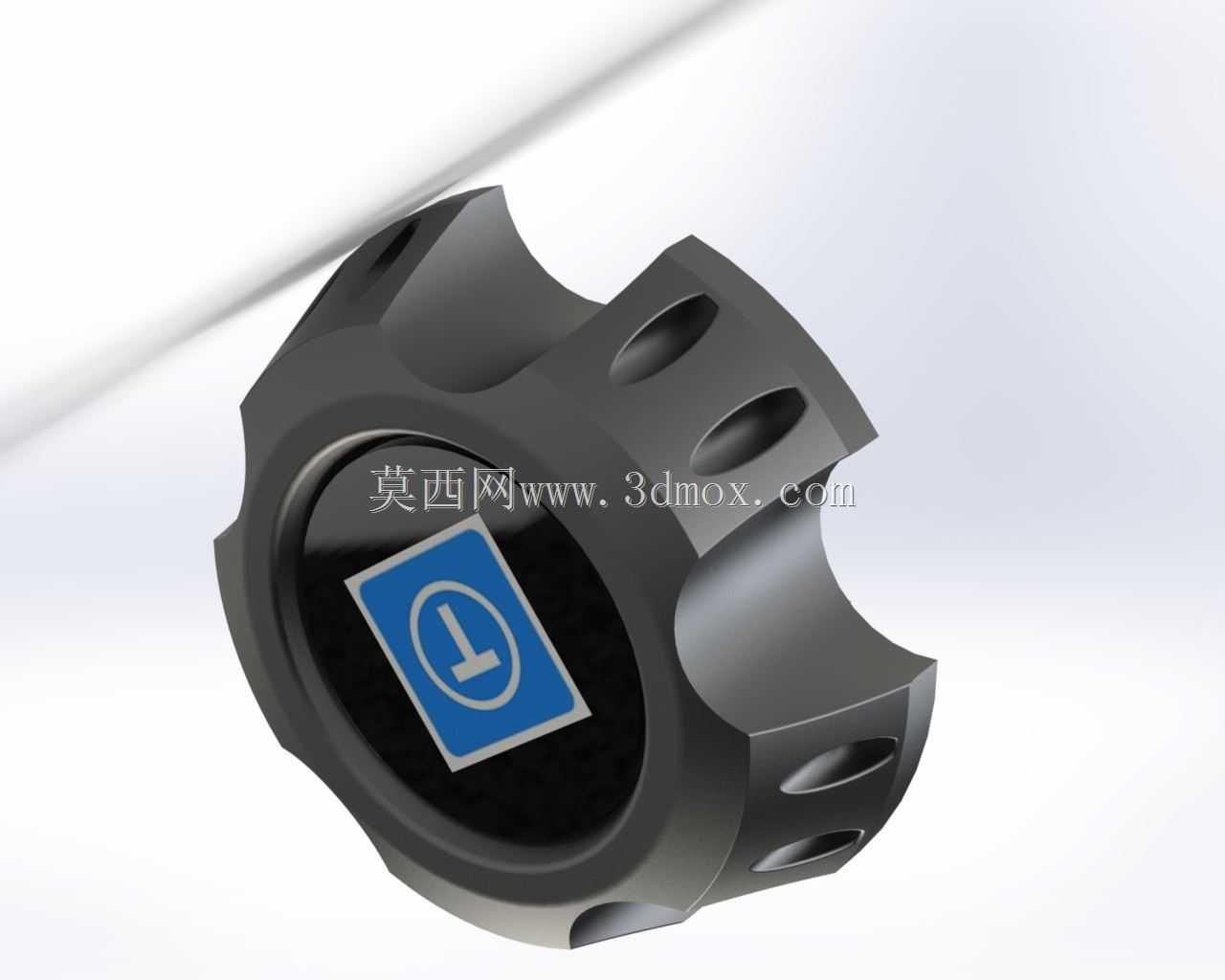

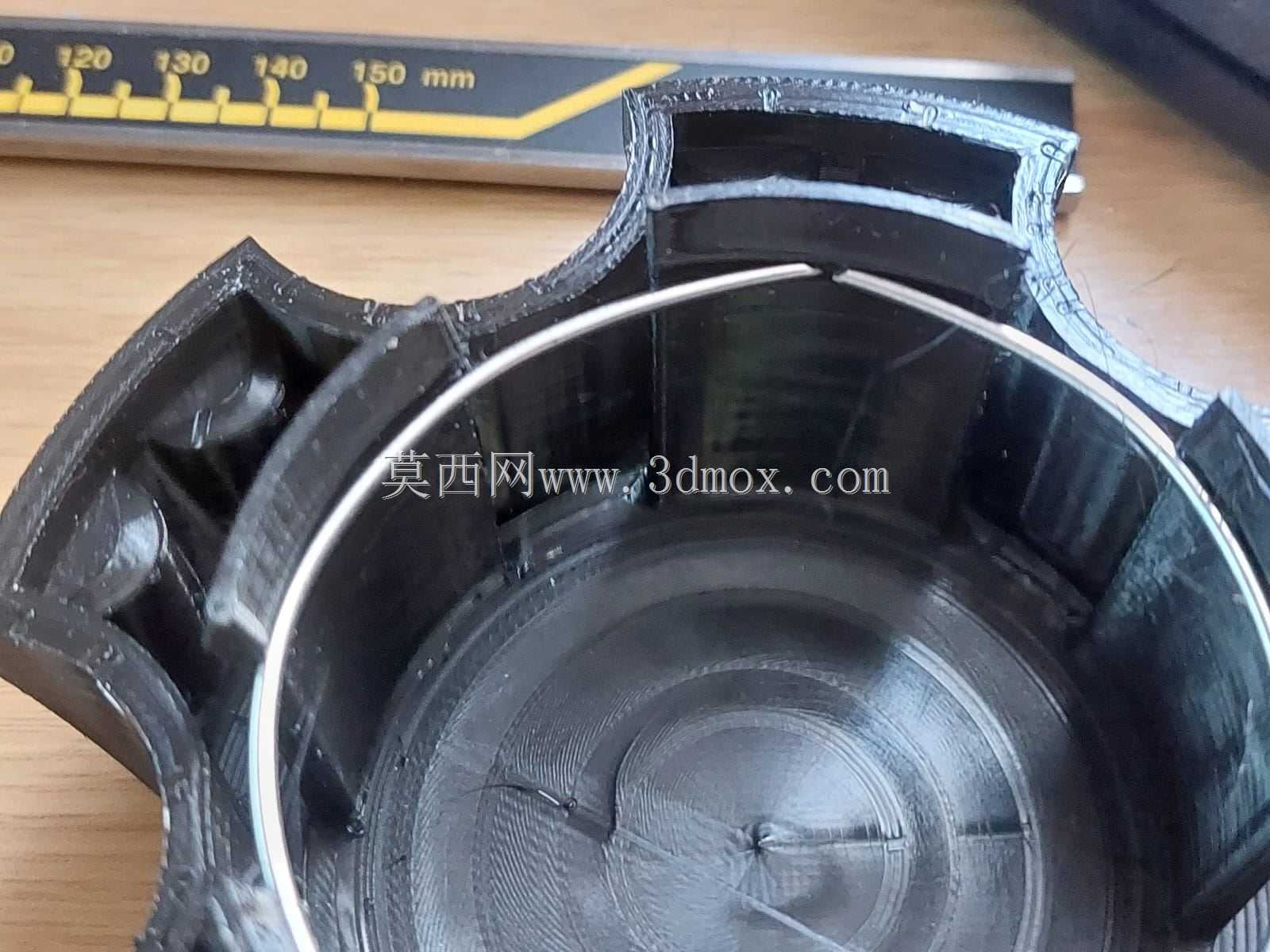

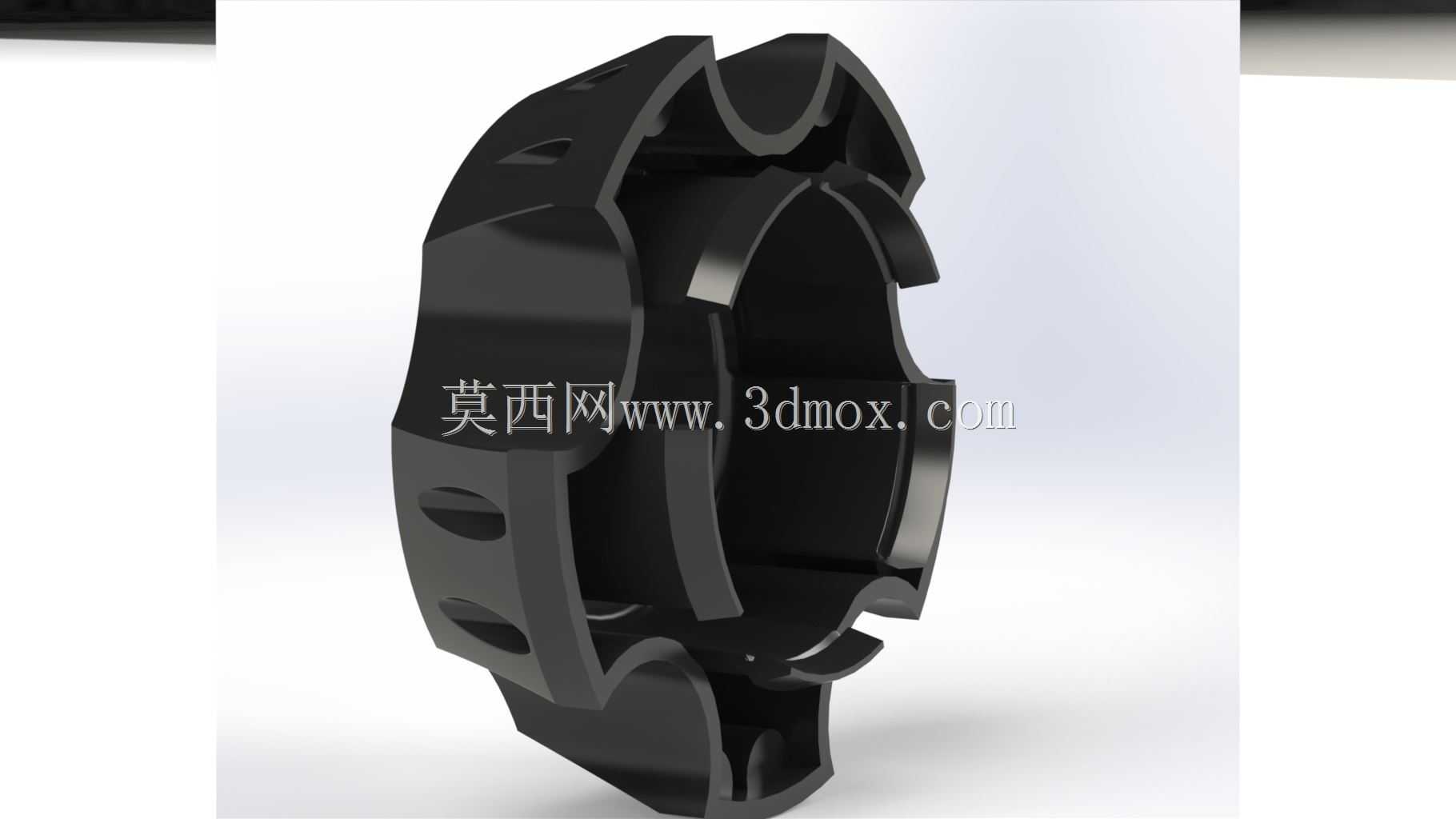

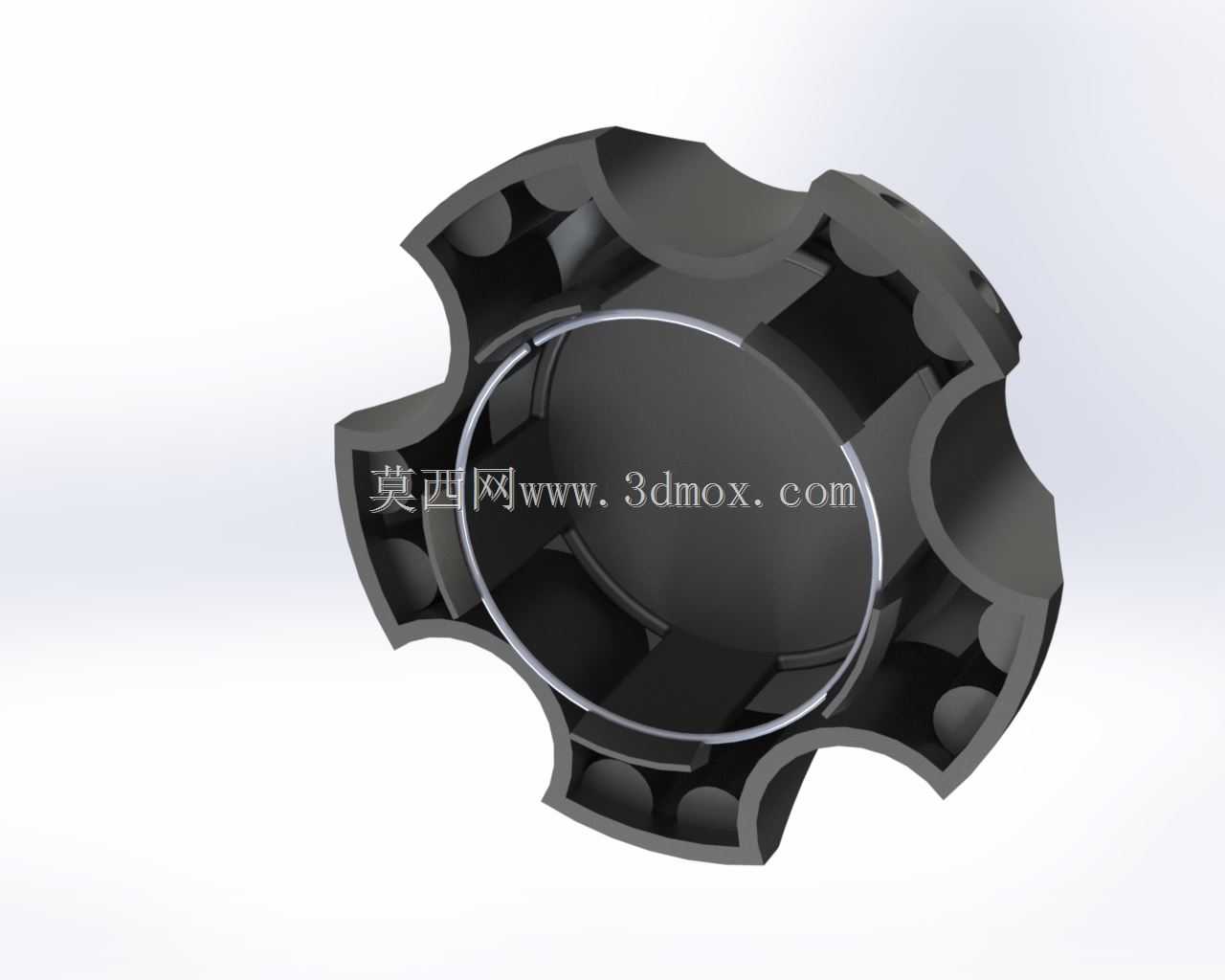

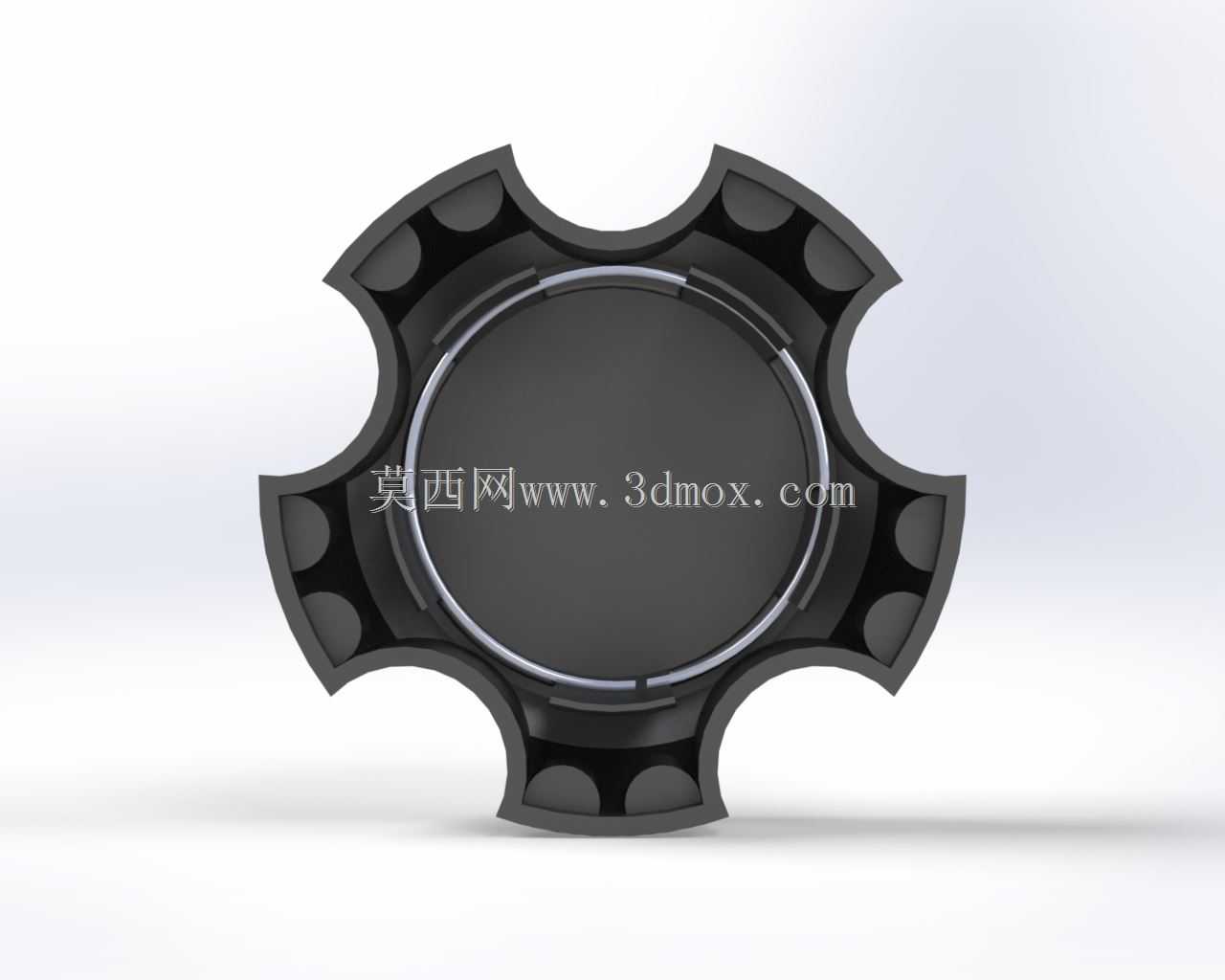

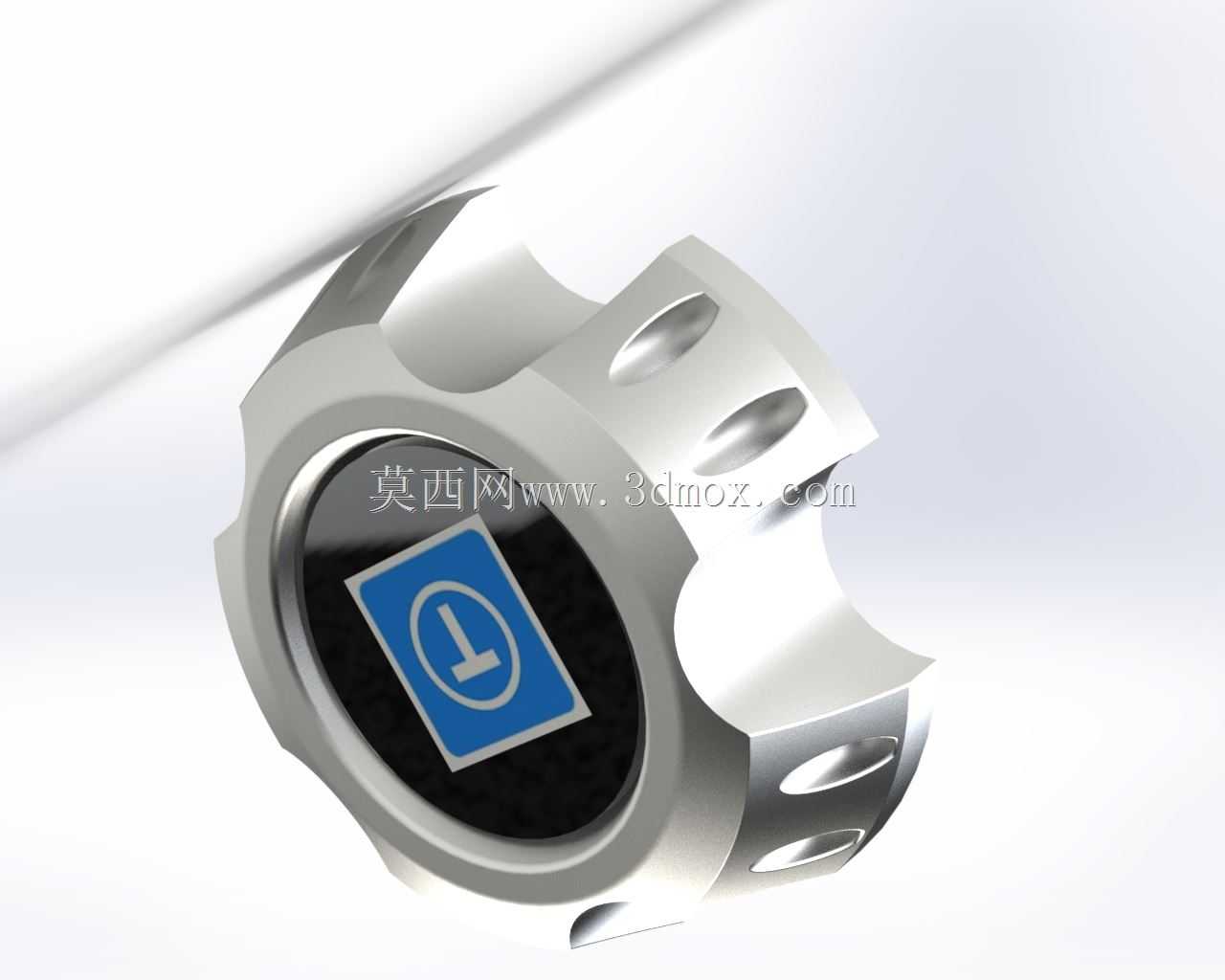

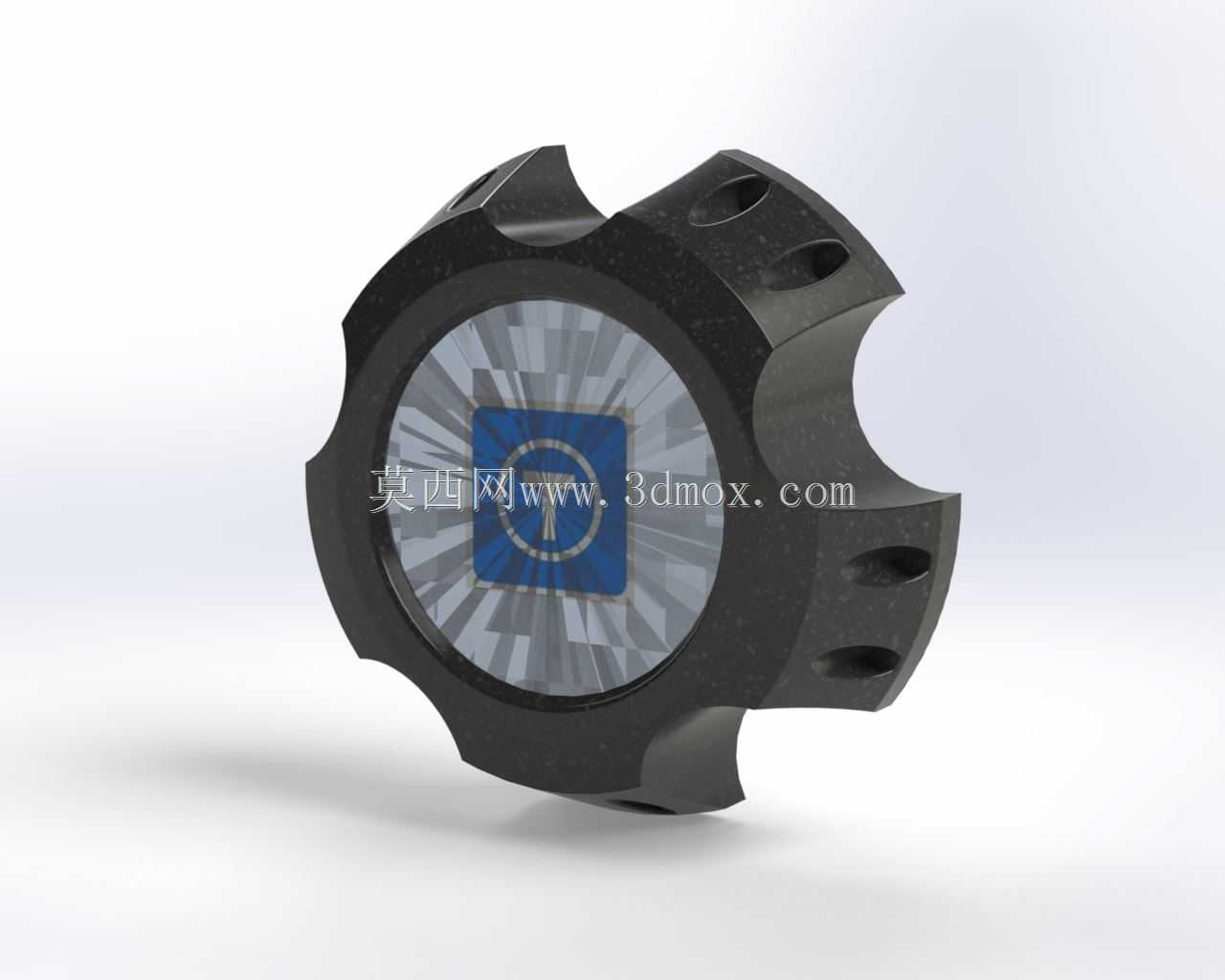

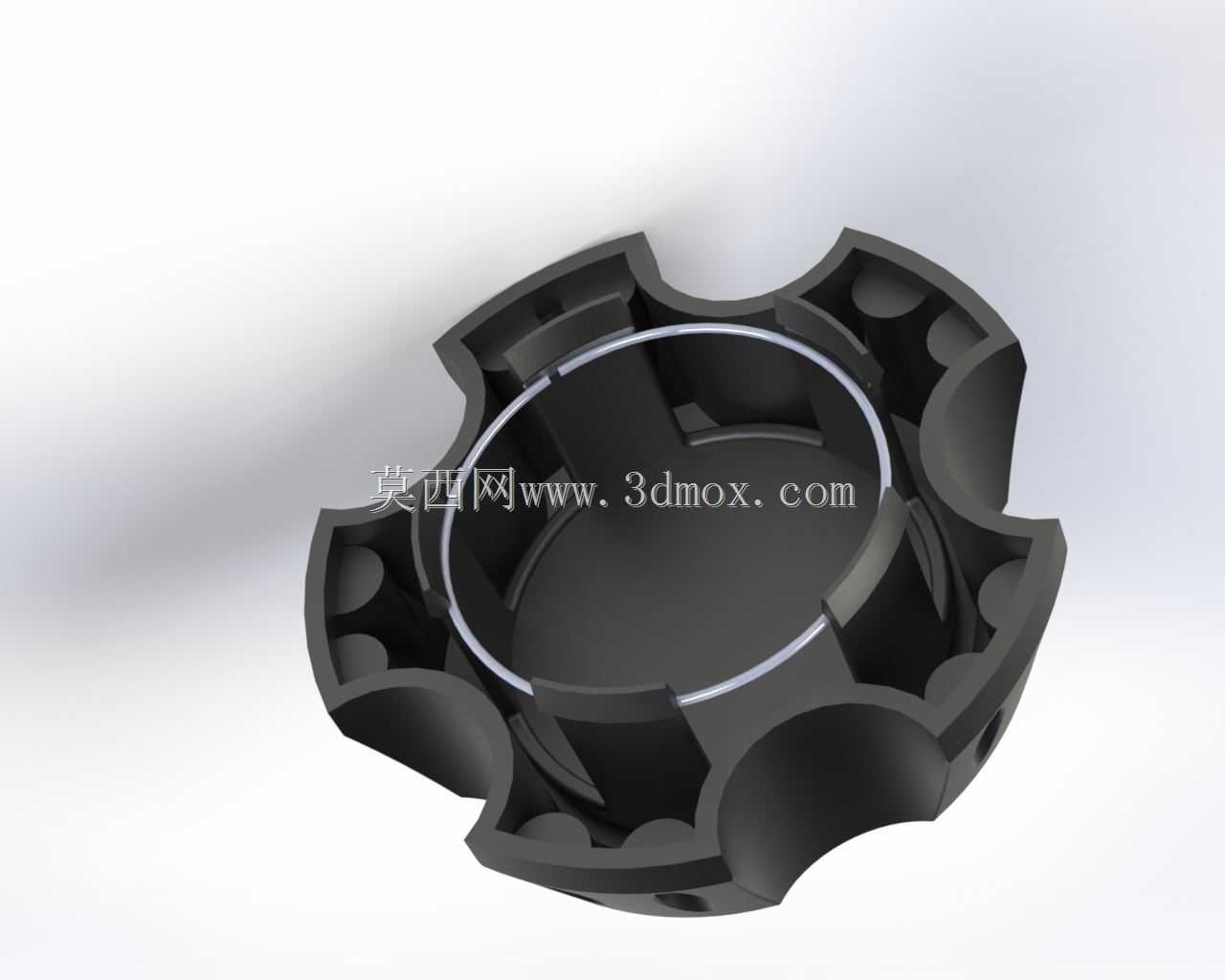

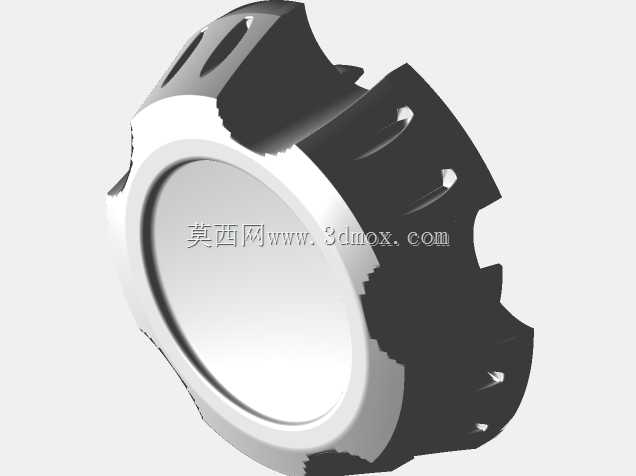

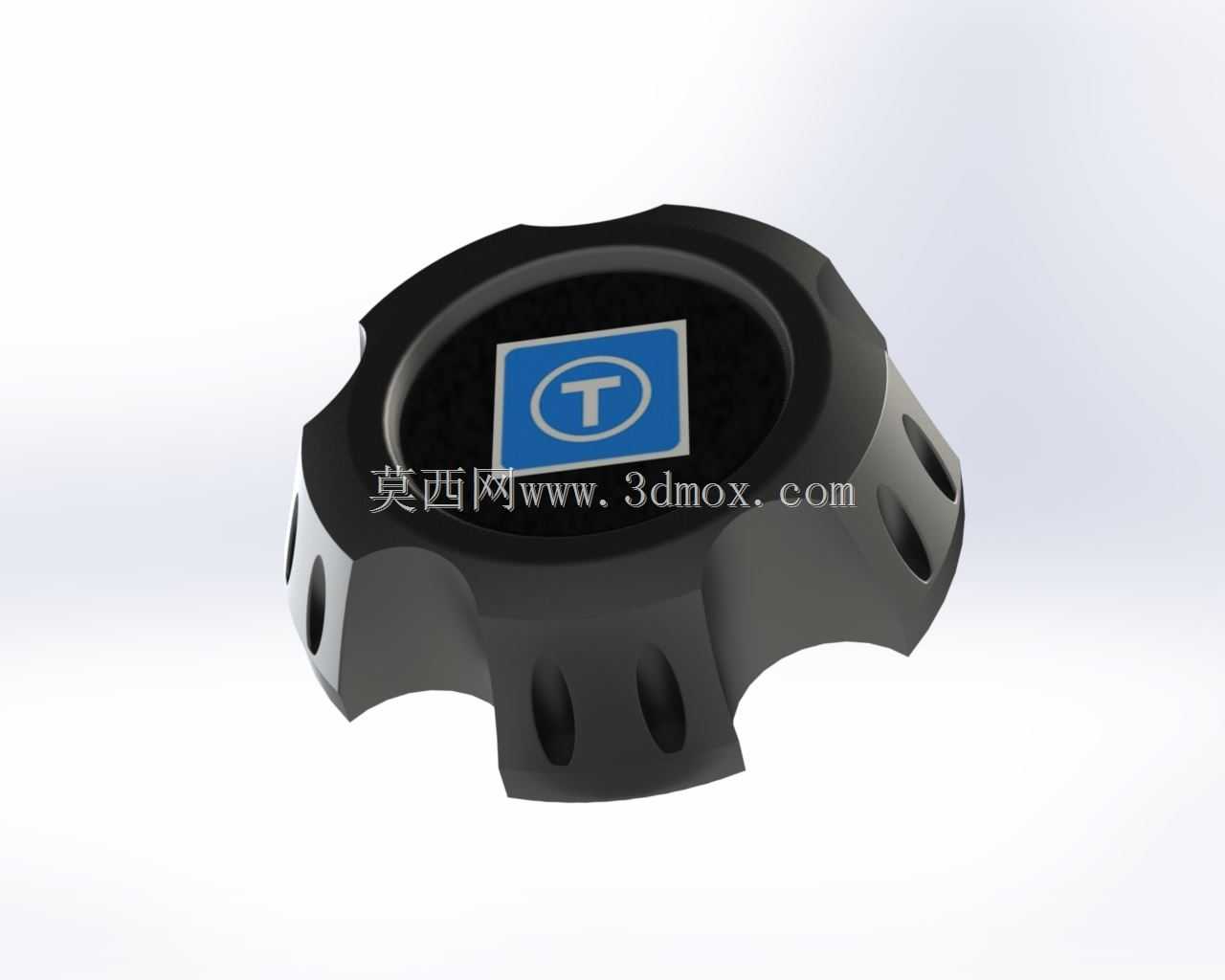

　　设计思路上，先以轮圈中心孔轴线为基准建立回转主体，再按五等分圆周阵列螺栓避让特征。外圈不是简单圆筒，而是做成带棱角的花瓣状护罩，边缘有明显的切削面和过渡圆角，这样既贴合改装轮圈的运动风格，也能在手指拆装时提供受力位置。正面中央预留圆形标识区，内部可嵌入品牌徽标或装饰片，标识区周围做放射状纹理，增强层次感；背部则需要设置卡爪、压边或弹性环槽，依靠过盈配合卡入轮圈中心沉台。若面向注塑或机加工落地，卡爪厚度、导入倒角和拔模斜度都要在数模里体现，否则样品容易出现装不进或脱出的问题。

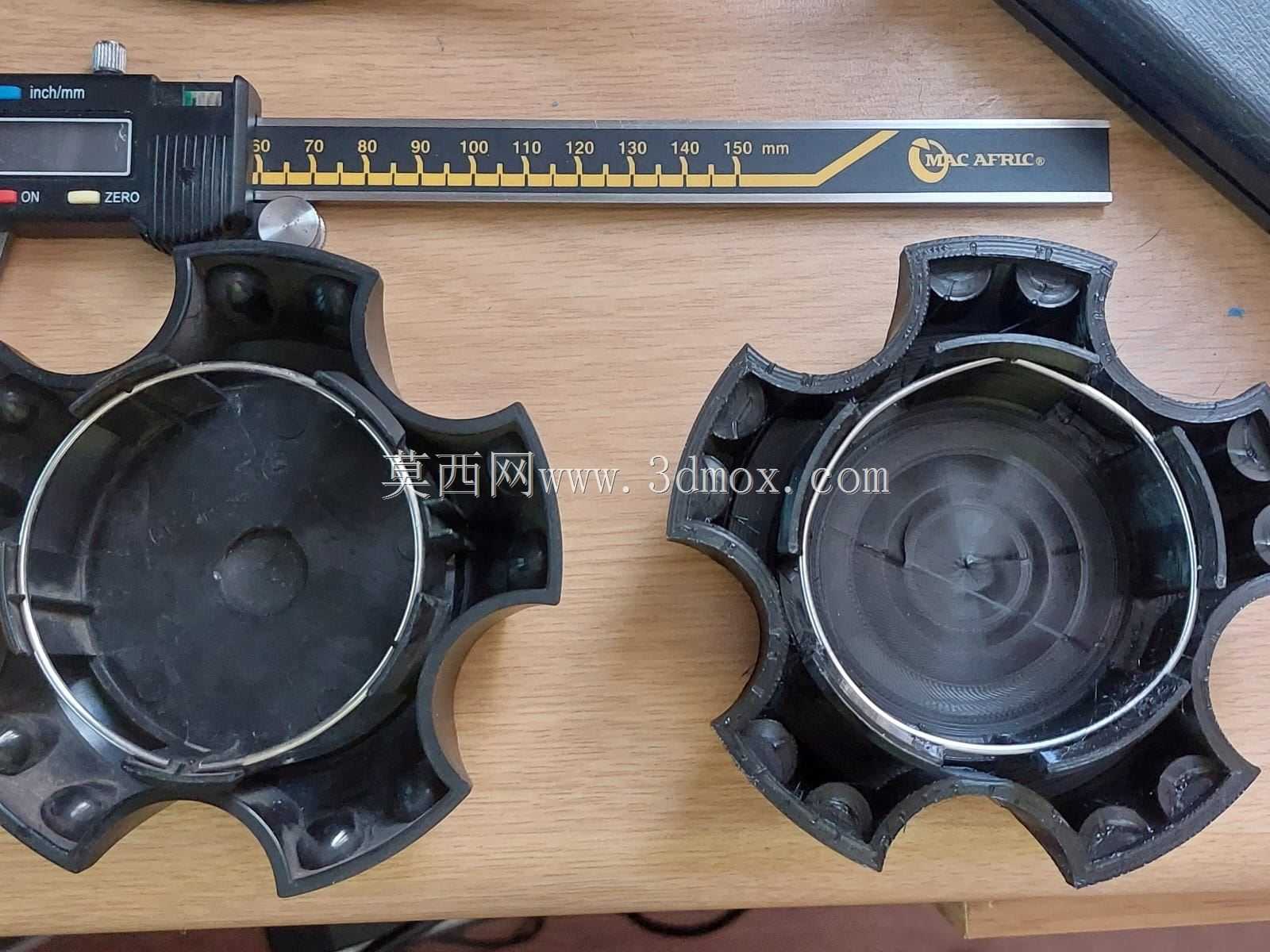

　　外形尺寸的控制重点不在绝对大小，而在安装边界：盖体最大外径必须小于轮圈中心沉台的容纳范围，卡接外径要与中心孔或环槽形成稳定配合；五处缺口的相位角要与螺栓孔一致，缺口宽度需留出扳手空间和装配公差。轴向高度方面，盖面不能凸出轮圈安装面过多，以免影响平衡块布置或在转向、颠簸时与制动部件、防尘罩发生擦碰；背面也不能过度深入，防止顶到轴头盖、轮毂轴承端部或锁紧结构。

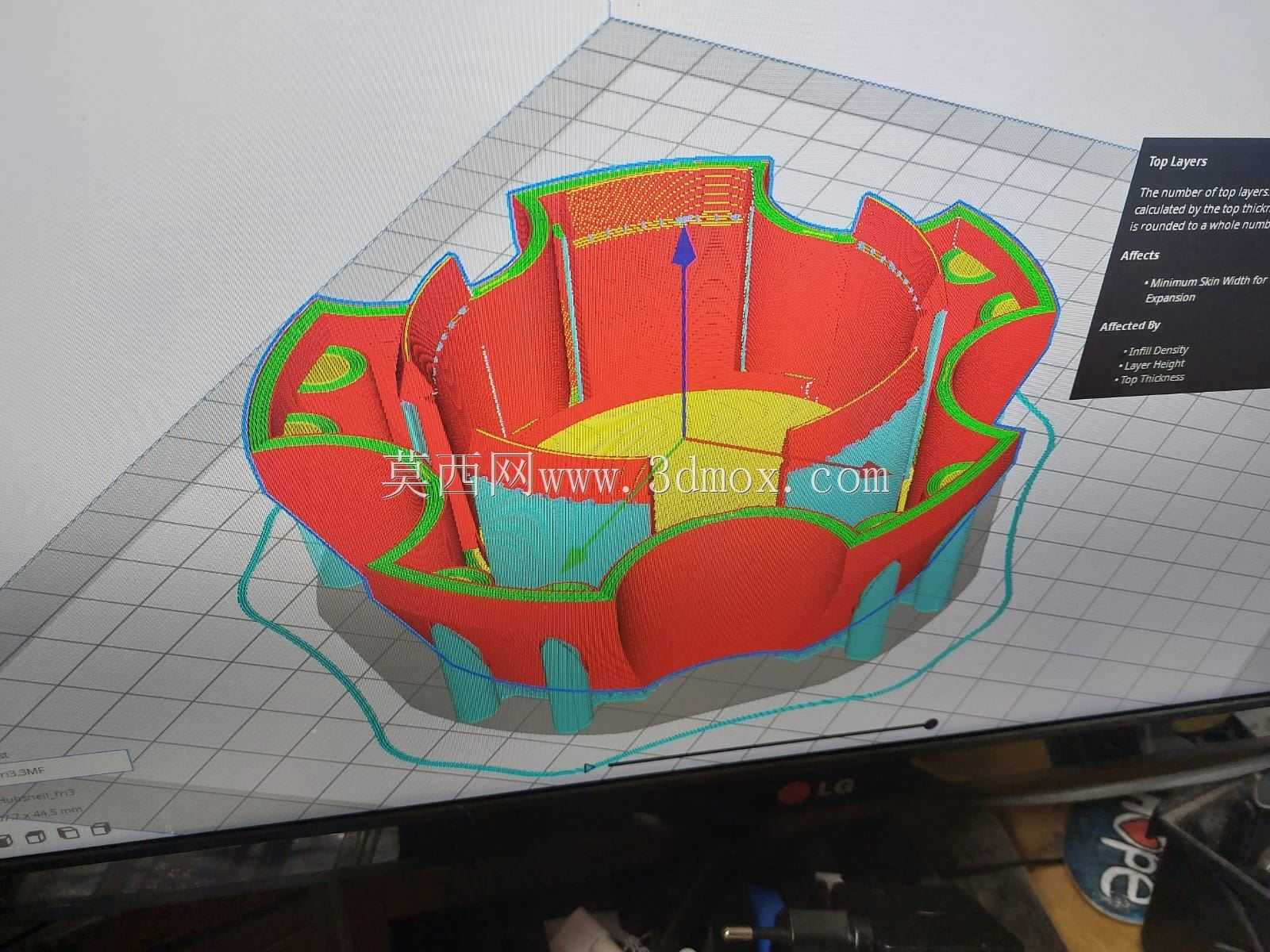

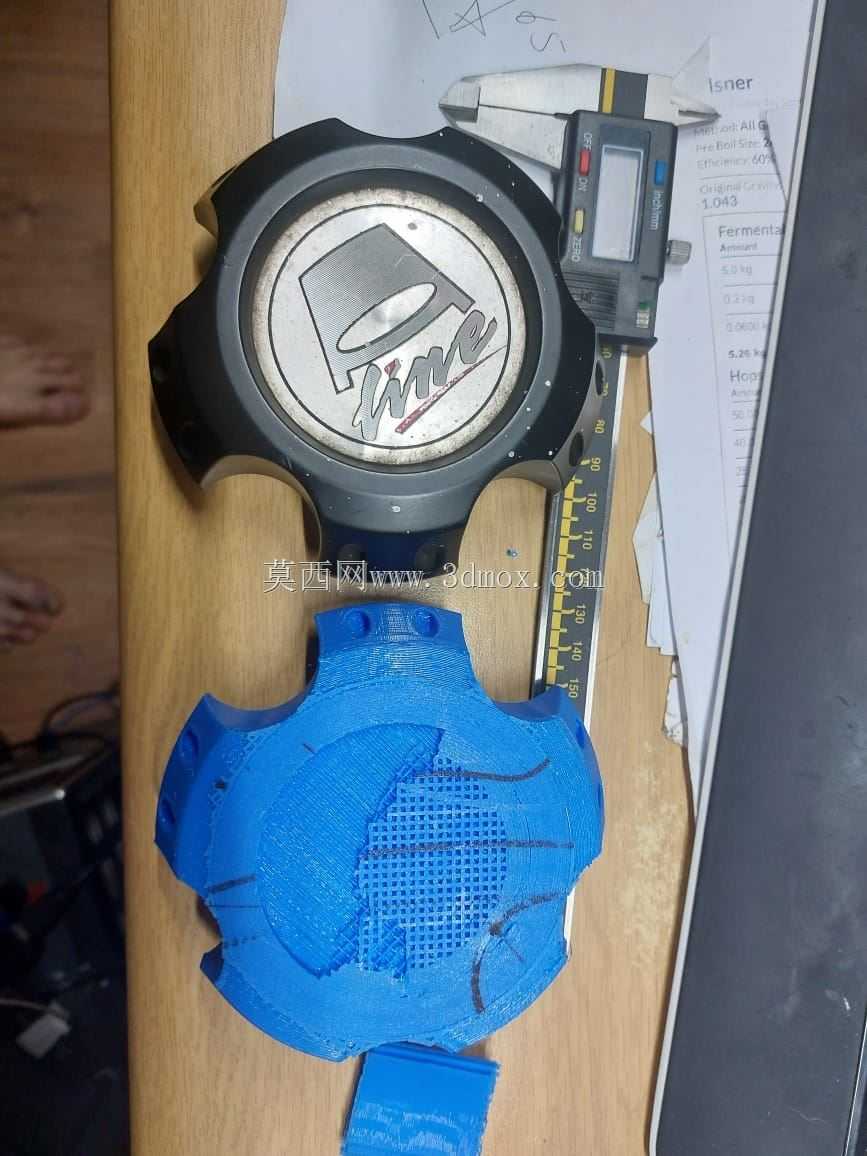

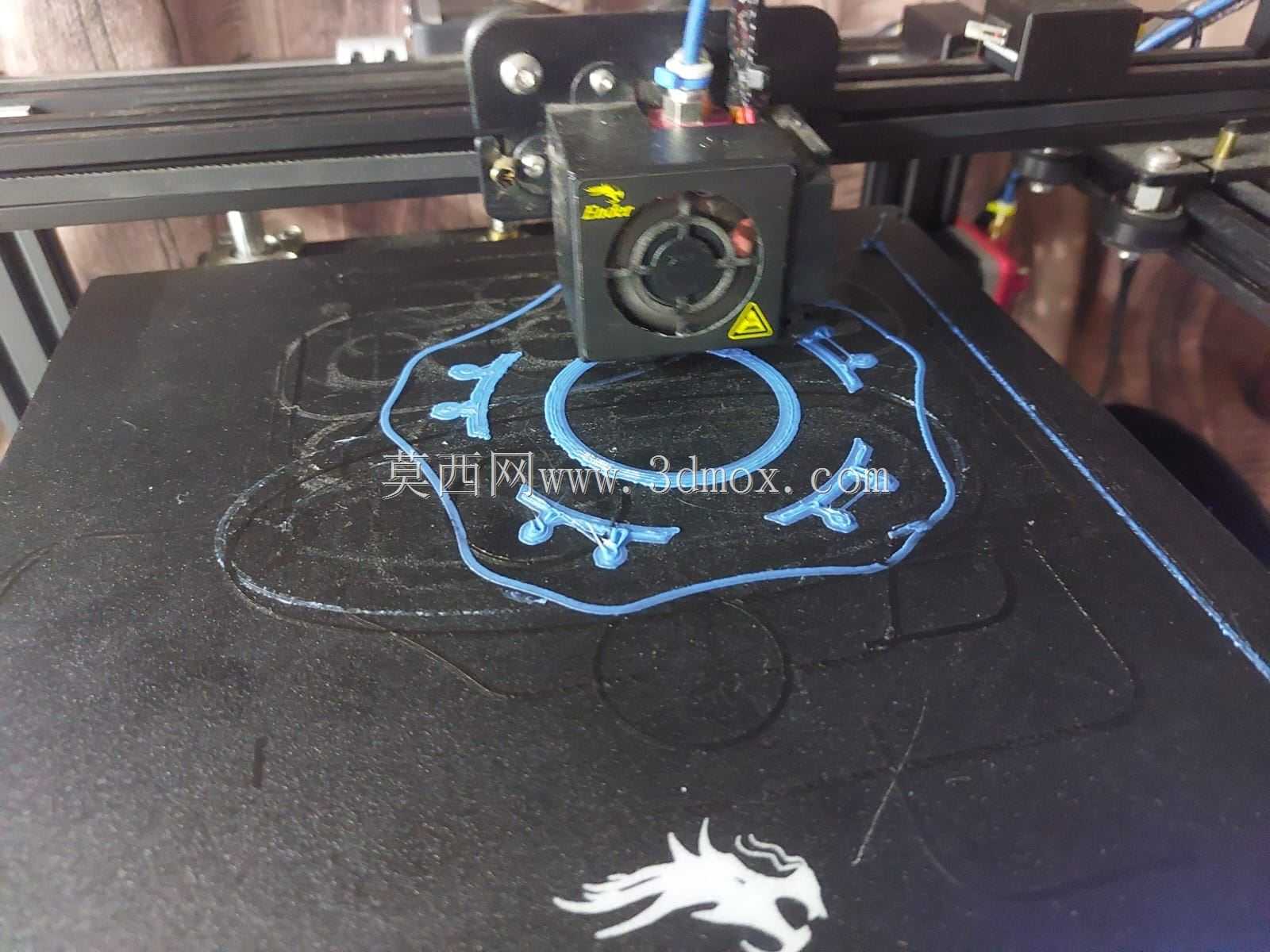

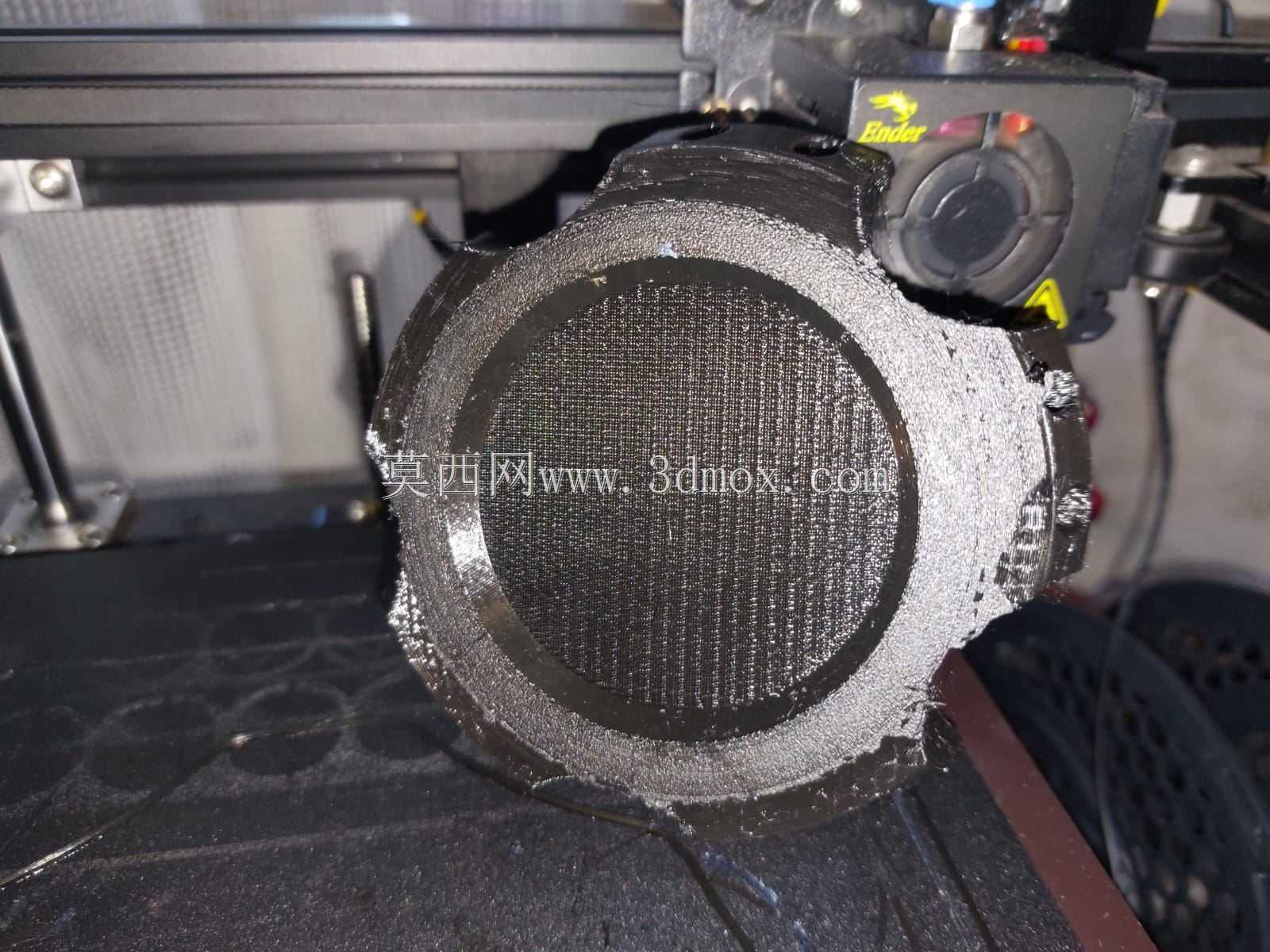

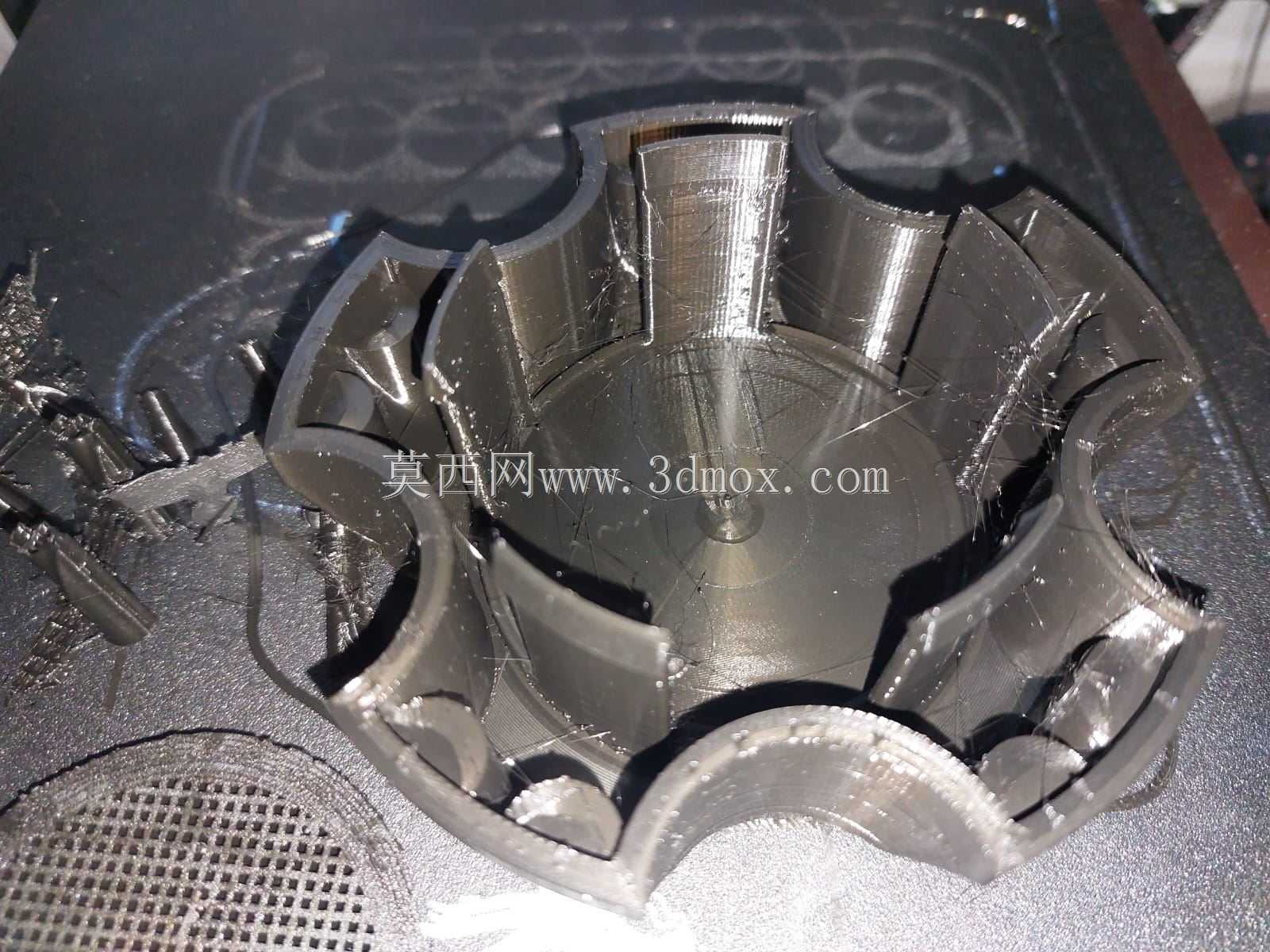

　　在三维结构处理时，外表面的异形瓣片适合用放样、扫掠和多组圆角连续过渡，保证每个瓣位在阵列后形态一致；五个螺栓避让区则通过圆周阵列完成，便于后续调整孔距和缺口角度。中心标识区单独拆出嵌入面，有利于后期更换徽标而不改动外盖主体。壁厚需要尽量均匀，厚壁区与薄壁区之间做渐变过渡，避免成型时产生缩痕，也让3D打印试制时支撑更少、变形更可控。

　　工程校核时，应把轮圈中心沉台、轴头、螺栓和制动防尘罩作为周边装配体一起检查。重点看盖体背面与轴头端面的安全间隙、卡爪在压入过程中的变形量、五孔扳手是否能顺利穿过，以及车辆行驶振动后卡接边是否有松脱趋势。对于改装件来说，外观曲面决定装车效果，但真正决定可用性的是中心配合、五孔相位和轴向避让这三组尺寸。该模型把这些关系集中在一个零件里，适合用于轮毂盖结构设计、改装轮圈附件匹配以及装配件干涉检查。
