气动管路空气过滤调压一体化装置

　　该装置属于气动系统气源处理段的核心元件，将压缩空气过滤与压力调节功能整合在同一壳体内部，在自动化生产线、气动工装夹具、包装机械、轻工装配工位以及小型气动执行机构回路中承担前端气源净化与稳压输出的作用。现场压缩空气从管网进入设备前，往往夹带冷凝水滴、锈蚀颗粒、管道脱落杂质以及微量油雾，若直接接入电磁阀、气缸或气动马达，会造成阀芯磨损、密封件提前失效、执行动作卡顿等问题；该类过滤调节器通过下部滤杯结构完成杂质拦截与液态水沉降，再由上部调压机构将入口波动压力稳定在执行元件允许的工作区间，减少压力漂移对夹紧力、推送速度的影响。

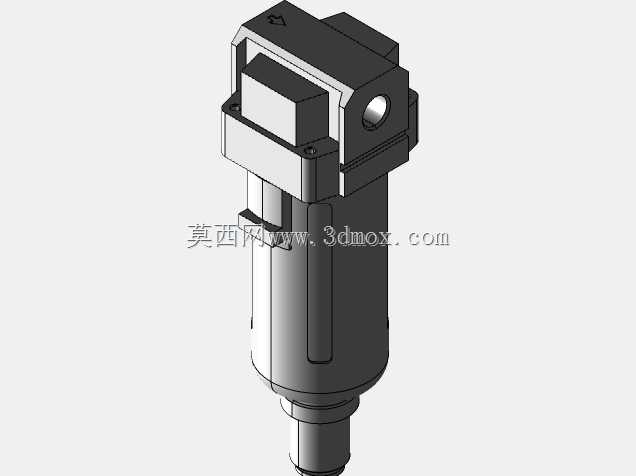

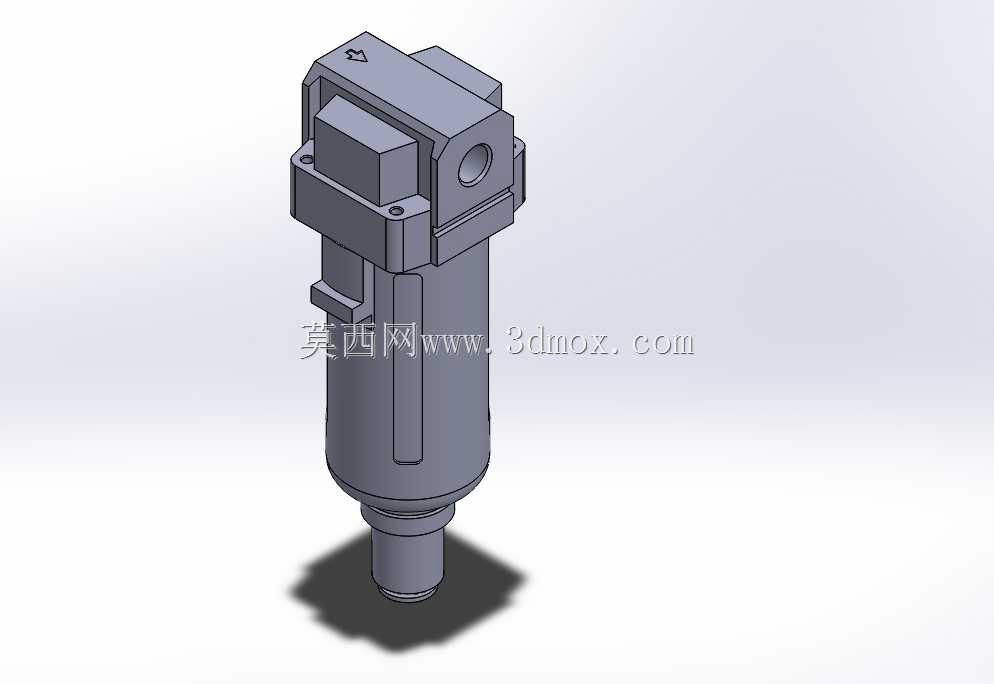

　　从结构布局看，装置整体采用立式窄体布置，上部为调压与阀体集成段，下部为透明或金属滤杯容腔，底部设置排水接口。建模时上部块体需要保留压力表安装孔、调节机构容纳腔以及进出气通道的壁厚边界，侧面圆形凸台用于压力检测或表计连接，周边加强筋与安装凸耳承担管路插拔和长期振动载荷。下部筒体按承压腔体处理，内壁与滤芯安装位保持同轴关系，杯体与上部阀座之间通过密封面压紧，避免压缩空气旁通；底端阶梯轴颈用于连接手动或自动排水组件，维修时可在不拆卸主管道的情况下完成积水排放与滤芯更换。

　　设计思路上，这类元件优先考虑流道顺畅、维护空间和安装紧凑性三者平衡。进气方向通常沿阀体横向接入，气流进入滤杯后形成向下旋流，较大液滴在离心和重力作用下贴壁沉降，细小颗粒经过滤芯被截留，净化后的气体再向上进入调压腔。调压部分通过弹簧、膜片或活塞结构平衡出口压力，当下游用气量突变时，阀口开度自动补偿，使气缸动作速度和夹具保持力更稳定。外形建模需把上部多边形阀体、侧向接口、杯体纵向加强筋和底部排水嘴之间的装配关系表达清楚，尤其要注意滤杯拆装旋转空间，不能让相邻管路或机架挡住杯体拆卸路径。

　　在安装边界方面，装置适合通过支架固定在设备侧板、气源处理三联件安装板或型材立面上，轴向高度方向需预留滤芯和滤杯取出空间，侧向管路接头周围应保留扳手操作距离。若多台阀岛或气缸集中供气，可将该过滤调节器布置在主气源入口附近，使后续支路均获得较稳定的二次压力；若现场粉尘、水雾较重，则应加大排水频次并在底部预留排污管位置。三维结构校核时，重点关注接口中心高、固定孔位、杯体最大外径、上部调节旋钮操作高度以及压力表可视方向，避免设备装箱后与护罩、线槽发生干涉。整体造型虽然紧凑，但承压壳体、密封面、滤芯容腔和安装支架均需按气动元件的实际受力与维护习惯进行细节处理，才能为后续工程出图、装配干涉检查和选型布置提供可靠依据。
