六毫米轴用铝制多孔安装轮毂结构

　　在小型移动平台、桌面级实验装置以及轻量化传动模组的搭建过程中，轴端与轮体、摆臂或者执行盘之间的连接一直是容易被忽略却直接影响整机运行稳定性的环节。这款适配6毫米输出轴的铝制安装轮毂，正是针对小功率驱动场景下同轴度不足、锁紧打滑、安装孔位适配性差等常见问题完成的结构设计，整体采用盘座结合短轴套的一体式构型，既承担轴与外接部件之间的扭矩传递作用，也通过端面均布的连接孔位为不同规格的轮件、功能盘提供标准化安装界面。

　　从实际装机的使用场景来看，这类轮毂大量出现在差速驱动小车、履带式巡检样机、教学用机械臂关节输出端以及小型传送带辊轴对接位置。常规塑胶轮毂在频繁正反转、短时过载或者持续张紧受力的工况下，容易出现轴孔磨宽、锁紧螺钉滑牙甚至轮毂本体开裂的问题，而铝合金材质的轮毂在保持较低自重的前提下，拥有更稳定的形位公差保持能力，装配完成后长期运行也不容易出现配合间隙变大的情况。对于需要反复拆装调试的实验类设备而言，金属螺纹孔的抗反复拧入性能远优于自攻塑胶孔，维护拆装的耐受次数明显提升。

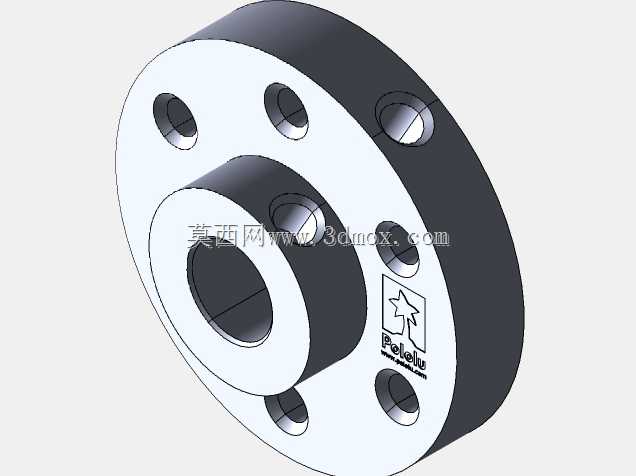

　　结构设计上，轮毂中心设置贯通的6毫米轴孔，轴孔侧壁加工有径向锁紧螺纹孔，装配时将驱动轴穿入中心孔后，通过紧定螺钉顶紧轴面或者卡入轴端预置的定位平面，即可实现周向扭矩锁定，避免传动过程中轮毂与轴发生相对转动。轮毂的盘体端面上围绕中心轴孔呈圆周均匀分布多个#4-40规格的螺纹安装孔，孔位排布匹配Pololu系列标准轮件以及同安装规格的功能盘，外接部件可以直接通过螺钉固定在轮毂端面，不需要额外加工转接板，大幅缩短零散配件的装机准备周期。盘体与轴套衔接的位置做了平滑过渡补强，既减少了铣削加工过程中的应力集中，也能在传递扭矩时避免盘根位置出现断裂风险。

　　安装边界方面，轴套段的外径与盘体直径形成合理的层级差，轴套长度覆盖常规轮座的配合宽度，穿入轮体安装位后不会出现轴向窜动；端面螺纹孔的孔深满足标准4-40螺钉的有效啮合长度，锁紧后螺钉不会凸出轮毂背面干涉轴套运转。盘体上预留的多个孔位允许外接部件选择不同的安装相位，调试人员可以根据轮体的定位缺口或者传感器触发片的角度需求，旋转调整外接件的周向位置后再锁付螺钉，装配灵活度较高。轮毂外缘做了倒角处理，装配时引导轮体对位更顺畅，也避免锐边在调试过程中划伤接线或者操作人员。

　　从建模实现的角度考量，整个零件以回转体为基础特征，先通过旋转指令生成轴套与盘体的基础轮廓，再阵列切除端面的安装螺纹底孔、加工中心轴孔与径向锁紧孔，最后对所有棱边添加工艺倒角。建模过程中需要重点保证各安装孔相对于中心轴的位置度，以及两端面与轴孔轴线的垂直度，这些形位公差直接决定了装机后轮体运转的径向跳动量。若端面与轴孔垂直度偏差过大，轮体高速旋转时会出现明显偏摆，连带引起小车走直线偏移、编码器计数不准等连锁问题。设计时也兼顾了常规铣削加工的走刀路径，所有特征均可以在三轴铣床上一次装夹完成主要加工，不需要特殊工装，适合小批量定制加工。在传动链路里，这款轮毂作为电机轴与外接执行件之间的中间转接载体，既解决了不同孔位标准部件之间的匹配问题，也靠金属本体的刚性保证了动力传递的平顺性，是小型自动化模组里非常典型的实用连接零件。
