DN125对夹式软密封蝶阀结构设计

项目分类:阀门 发布时间:2022-05-30 ID:640340
  • DN125对夹式软密封蝶阀结构设计

  对夹式蝶阀在给排水、暖通循环水、低压流体输送以及一般工业管路中使用频率很高,核心作用是在管路中完成截断或调节通流。DN125这一规格处于中型管路区间,常见于厂区冷却水管路、消防给水支管、空调水系统、污水处理工段以及成套设备内部连接管线。与法兰式蝶阀相比,对夹结构不需要在阀体两侧自带完整法兰盘,而是借助管路两端配对法兰,通过长螺栓穿过阀体外侧耳孔或环绕阀体夹紧固定,因此整体轴向长度更短,占用管廊空间小,重量也相对轻,在安装空间紧张、管线排布密集的场合更有优势。

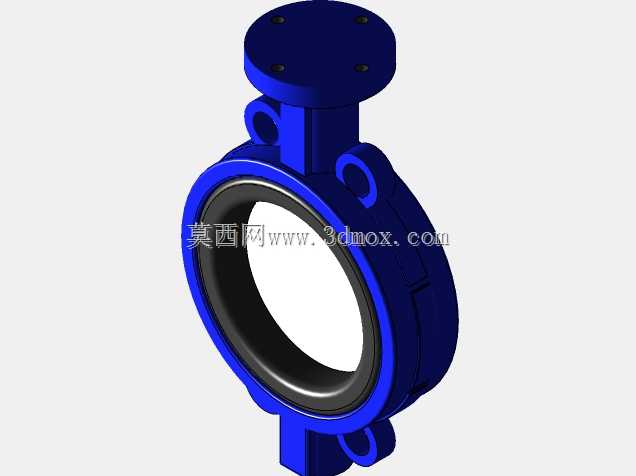

  从结构上看,该类蝶阀主要由阀体、阀板、阀座密封圈、阀杆、上装执行连接部以及侧向定位耳组成。模型中阀体采用近似圆盘形流道外壳,中部形成圆形通流截面,阀板位于流道中心,绕阀杆轴线旋转。阀板在开启状态下大致与流体方向平行,流阻较小;关闭时阀板旋转至近似垂直管路轴线位置,外缘压紧弹性阀座,从而实现密封。软密封阀座通常采用橡胶类材料,包覆或嵌装在阀体内部环形槽内,能够补偿阀板加工误差和微小装配偏差,在低压水、气体及弱腐蚀性介质工况下具有较好的密封效果。

  上部圆柱形法兰平台用于连接手动蜗轮、手柄、气动执行器或电动执行装置。平台端面上的螺栓孔按一定节圆分布,决定了执行机构的安装接口边界;阀杆从平台中心伸入阀体并与阀板传动配合。设计时需要保证阀杆轴线与阀板回转中心重合,避免阀板在旋转过程中出现偏磨、卡滞或关闭位置不到位。阀体两侧的小耳孔主要承担对夹安装时的定位与穿装需求,实际工程中不能把这些耳孔简单理解为承拉法兰,其受力方式与标准法兰螺栓连接不同,夹紧力主要由配对法兰间的长螺栓提供。

  外形尺寸方面,DN125蝶阀的设计边界首先围绕公称通径展开,流道直径需与125mm级管路匹配,但阀板外缘、密封座和阀体壁厚会使外部轮廓明显大于通径。阀体厚度,即阀门面到面尺寸,是对夹式蝶阀最关键的安装尺寸之一,选型时必须与管路两片法兰之间的预留间隙一致。若阀门厚度偏小,法兰夹紧后可能压不紧阀体;若厚度偏大,则会造成法兰强行撑开,影响密封和螺栓受力。外径方向需要关注阀体圆盘轮廓、上部驱动平台高度以及侧耳外伸尺寸,这些都会影响保温层施工、管道并排间距和检修拆卸空间。

  建模时应先确立管路轴线和阀杆轴线两条基准。管路轴线决定流道中心,阀杆轴线通常垂直穿过阀板中心,二者交点是整个阀件的装配基准。阀体可按回转壳体与侧向加强结构组合建模,内部留出阀座安装槽和阀杆支承孔;阀板宜做成带流线边缘的圆盘件,边缘厚度和过渡圆角直接影响关闭时与密封圈的接触状态。阀座不能只按视觉圆环处理,应体现弹性体嵌装槽、唇边压紧区以及与阀体的配合关系。上部执行连接平台需要保留螺栓孔、止口和阀杆伸出位置,以便后续与驱动元件做干涉检查。

  在实际选型中,除通径外,还要核对压力等级、法兰标准、密封材料、介质温度和腐蚀条件。对夹蝶阀结构紧凑,但安装时对法兰同轴度和垫片压紧状态较敏感;若管道焊接后法兰面错位,阀板可能与阀座局部干涉,导致扭矩增大。维护时,上部驱动装置可在不拆阀体的情况下检查阀杆行程,阀座磨损后则需根据阀体结构判断是否可在线更换。三维设计阶段把流道、阀板开启轨迹、螺栓穿装空间和执行器外形一并纳入校核,能够提前发现管路碰撞与操作空间不足问题,减少现场返工。
