卧式制氧发生罐体管路集成装置

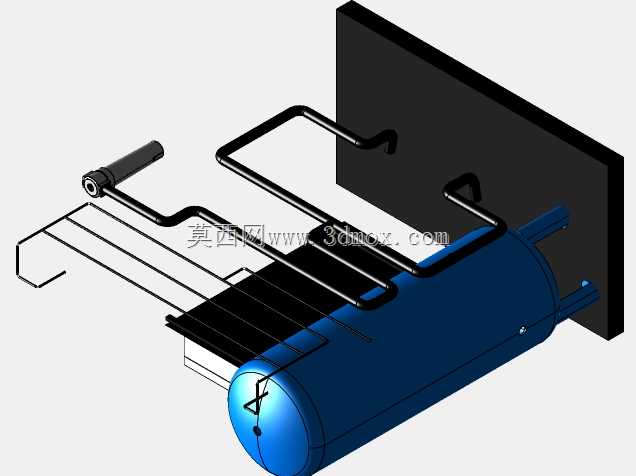

　　这套卧式氧气发生集成装置的三维结构，核心采用横置承压罐体作为气液处理与氧组分富集的主体载体，罐体一端采用标准椭圆封头收口，封头端面预留外接气源、排空、取样检测的工艺接口，罐体侧壁沿轴向排布多组管路接驳座，所有接口的方位、伸出长度、相邻间距都在三维环境中完成干涉校验，避免现场配管时出现弯头碰撞、操作空间不足的问题。

　　从实际落地场景来看，这类集成式氧气发生单元常配套在小型医用供氧站、高原弥散供氧站点、水产养殖增氧系统、工业切割辅助供气工位中，不需要现场零散拼接罐体、阀组、管线，整套组件可以在厂内完成预装、试压、检漏之后整体运输就位，现场仅需对接总进气口、成品氧气输出口以及排污管路即可投入运行，大幅缩减现场安装的配管工作量。

　　装置后侧设置立式安装背板，背板既作为整套管路的固定支撑基准，也可以直接挂靠在车间墙面、设备机架立柱或者撬装底座的立面上。背板上预先加工出对应管卡的安装孔位，所有弯折管路都通过管卡与背板形成刚性约束，避免设备运行过程中气流脉动引发管路晃动、焊缝疲劳开裂。走管路径在设计时特意做了分层排布：靠近罐体下部的管路负责排污、冷凝水导出，坡度朝向罐体封头端的排污口，避免停机后管内残留积液；上层弯折管路分别对应原料气输入、吸附塔切换气路、成品氧气输出，不同功能的管路在空间上留出足够间隙，既方便后续包裹保温层，也给管路检漏、阀门拆装留出操作空间。

　　罐体左侧延伸出的手动操作手柄组件，对应旁路调节阀或者手动切换阀的操作端，手柄的摆放方位特意朝向设备正面的操作侧，操作人员站在设备前方就可以完成开度调节、工况切换，不需要探身到管路缝隙之间操作，降低运维误碰高温、承压部件的风险。手柄连接的阀杆轴线与罐体轴向保持平行，传动连杆的弯折角度经过运动仿真校核，全程转动无卡滞，操作力矩控制在单人徒手即可完成的区间内。

　　外形边界方面，横置罐体的直径决定了整套装置的下部占位高度，罐体轴线距离安装基准面的高度预留出下部排污管路的安装空间，罐体底部最低点距离地面留有足够距离，方便放置接液容器承接排污废液。后侧背板的高度覆盖所有上层管路的最高点，背板左右两侧超出最外侧管路的距离留出侧边防护余量，避免运输过程中外物磕碰薄壁管路。装置整体的深度方向从背板背面到最前端手柄端头的尺寸，适配标准撬装框架的内部进深，既不会因为深度过大导致框架门无法闭合，也不会因为空间富余过多造成撬体体积浪费。

　　设计过程中针对管路的弯折半径做了统一规范，所有硬管转弯处都采用大半径冷弯成型，避免直角弯头造成的气阻陡增，尤其对于变压吸附制氧工况来说，气流在切换阀动作时会出现快速交变，平缓的管路走向可以降低压力损失，提升氧气产出效率。罐体上的各个接管座的焊接位置都避开了罐体的环向焊缝、纵向焊缝，开孔边缘与主焊缝保持足够的补强距离，符合承压容器的开孔补强设计要求。

　　整套结构没有采用复杂的异形定制件，大部分管路、管接头、阀件都选用工业通用标准件，备件替换便捷，在三维建模阶段就把每一个管段的下料长度、弯折角度、法兰朝向逐一固化，加工时可以直接导出管线图指导车间预制，装配时按照模型的空间方位依次组对，不需要现场反复试配调整，有效缩短整套供氧装置的生产装配周期。
