KTM品牌手持链锯外观结构造型设计

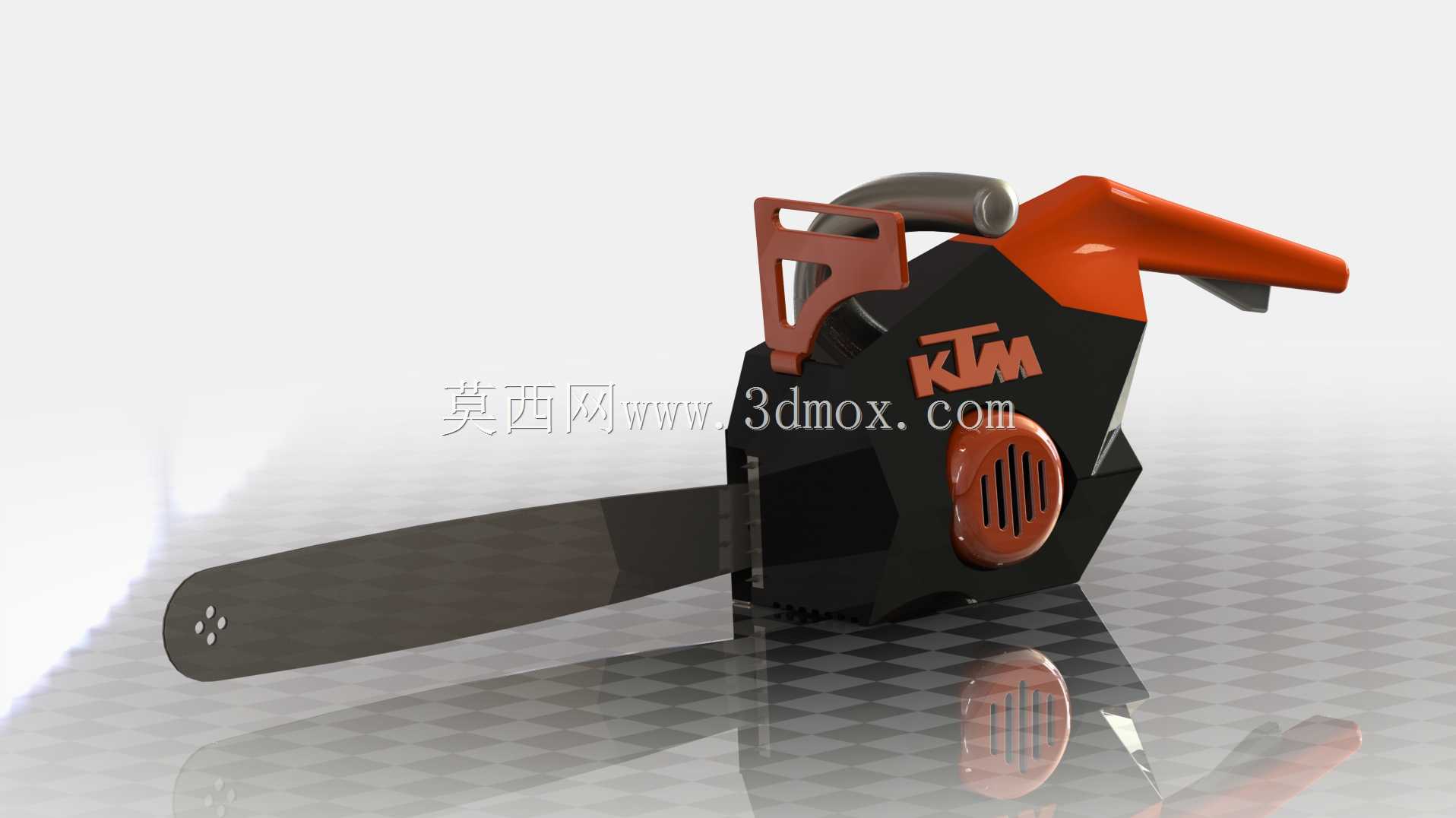

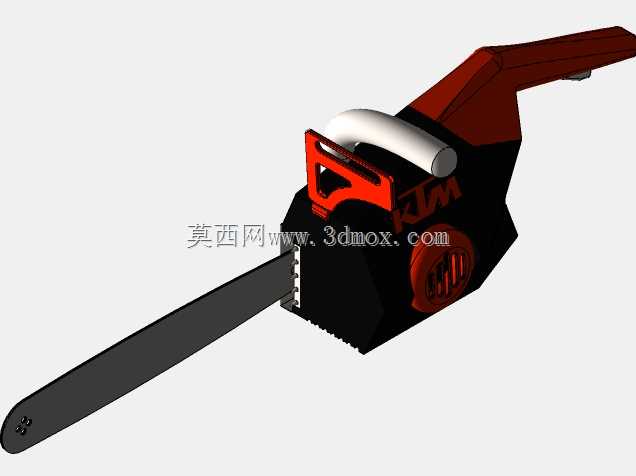

　　这套手持链锯的三维结构造型，围绕户外园林养护、林地小径清理、庭院杂木修剪这类高频作业场景展开，没有沿用常规链锯偏厚重工业风的外观逻辑，而是把运动品牌标志性的锐利棱角、高辨识度橙黑撞色元素融入整机轮廓，让工具本身既保留作业设备的力量感，又具备鲜明的品牌识别属性。从整机布局来看，动力主机舱作为整个设备的重心载体，被布置在整机偏后侧的位置，前端伸出长条形导板与切割链组，顶部设置符合人手握持弧度的后主把手，机身靠前侧上方延伸出辅助握持的前护把手，作业时操作人员一只手握住后把手控制油门与整机姿态，另一只手扶住前把手施加进给压力，整机重心落在两手之间的区域，长时间抬持作业时不会出现前端过重坠手的问题。机身外壳采用多面折角的多边形拼接造型，

　　而非传统的圆弧曲面壳体，这种造型一方面呼应品牌运动化的硬朗视觉调性，另一方面折面结构也能提升塑料壳体的自身刚性，当设备在林间作业发生轻微磕碰、剐蹭时，折角棱线可以分散外部冲击力，避免薄壳出现大面积凹陷开裂。机身侧面预留了品牌标识的嵌入安装位，标识区域做了略微下沉的台阶面，后续丝印或者粘贴品牌铭牌时不会因为日常摩擦出现起边脱落。机身侧部的圆形通风槽区域对应内部动力单元的散热风道，栅格开口朝向斜下方，作业时锯切产生的木屑、碎枝不会直接顺着通风口灌入机舱内部，同时冷却气流可以顺着栅格间隙流经动力组件表面，把持续作业产生的热量及时排出，避免动力舱内部温度过高引发动力衰减。前侧的辅助把手采用框架式镂空结构，

　　橙色防护架从机身壳体向上延伸形成闭合握持空间，操作人员手部穿入框架内握住握把时，架体本身可以充当挡护结构，一旦锯切过程中出现链条卡滞、整机反弹的情况，前置的护架能够先一步接触到操作人员手部前方的区域，降低手部误触运动链条的风险。导板部分从机身前端向前平直伸出，导板边缘做了圆角钝化处理，末端的安装定位孔与机身内部的链张紧机构对接，建模时已经预留了链条环绕导板外周的运动间隙，锯链运转时不会和导板侧边、机身前端面发生运动干涉。把手部分的曲面按照人手握持的人机工程弧度打磨，后把手的握持段做了贴合指腹的凹陷造型，表面预留了防滑包覆层的安装厚度，后续装配橡胶握套后，操作人员戴劳保手套也能获得足够的握持摩擦力，

　　雨天作业或者手心出汗时不会出现打滑脱手的情况。从安装边界来看，整机所有外凸部件都没有超出把手与导板构成的安全轮廓，放置在地面时机身下部的支撑平面可以平稳接触硬质地面，不需要额外支架就能临时静置，侧方的调节螺钉、加注口都布置在伸手可及的位置，日常加注润滑油脂、调整链条张紧度时不需要拆解大面积外壳，维护操作的空间余量充足。整套造型在建模过程中同步核对了内部动力组件、传动链轮、刹车机构的占位空间，外壳内壁和内部零件之间预留了均匀的装配间隙，既不会出现外壳和内部零件运动干涉的问题，也没有过度放大整机体积造成不必要的材料浪费，兼顾了外观辨识度、作业实用性与结构可制造性。
