小轮折叠代步自行车结构设计

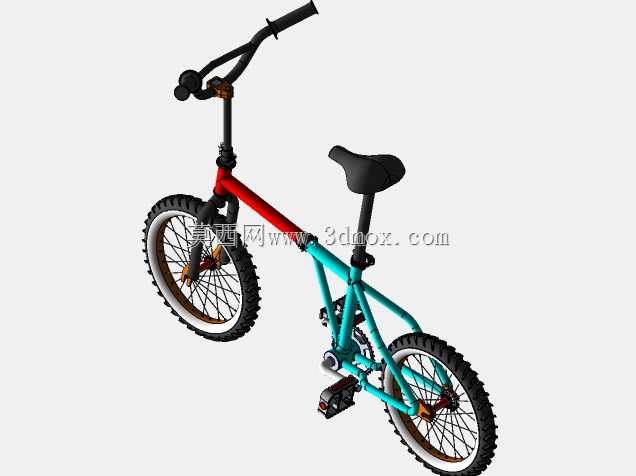

　　该作品呈现的是一款小轮径折叠自行车的完整三维结构，建模对象覆盖车架、前叉、车把、立管、坐垫、轮组、辐条、轮胎、脚踏、曲柄、链轮及链条传动区域，适合用于城市短途代步工具的结构拆解、运动机构校核和外观方案评审。整车采用高抬把、小轮径和紧凑车架的布置形式，视觉上接近休闲小轮车与便携折叠车的结合体，既保留了灵活转向、低速操控轻便的特点，也通过车架管件的分色表达突出了主要承载构件的空间关系。

　　从实际使用场景看，这类车型主要面向楼宇间短距离通勤、园区巡检、校园出行、露营地转运以及后备箱随车携带等需求。小轮径带来较小的转弯半径，车把抬高后骑手躯干相对直立，在低速穿行、临时停靠和频繁起步时更易控制重心。折叠属性的核心价值不在于高速巡航，而在于收纳后能够降低占用空间，便于进入电梯、放置在汽车尾箱或存放在狭窄储物间。因此结构设计时需要同时兼顾骑行状态下的刚度、折叠状态下的轮廓尺寸以及展开锁定后的可靠性。

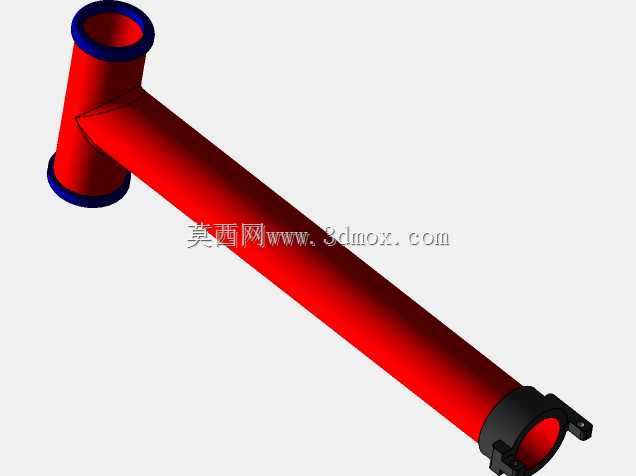

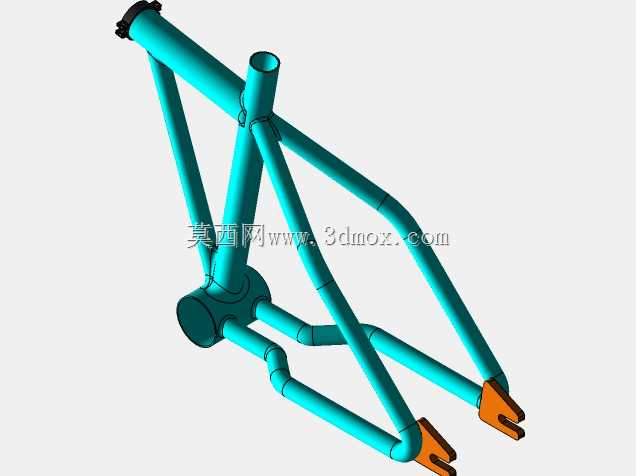

　　车架部分以斜梁和后三角为主要承载路径，前管连接转向立管，中部五通区域承担脚踏、曲柄和链轮载荷，后端通过后叉约束后轮轴。模型中红、青两色管件清晰区分了前段主梁与后部支撑结构，便于工程师在评审时识别管材走向、焊接交汇区和受力传递路线。实际设计中，主梁通常承受骑手体重、踏板反力和前轮冲击带来的复合弯矩，后叉则需要约束后轮轴位置并抵抗链条张力，管径、壁厚和接头过渡都会直接影响骑行时的形变量。若用于量产，还需在五通、头管和后钩爪位置设置加强衬套或局部加厚结构，以避免反复踩踏造成疲劳裂纹。

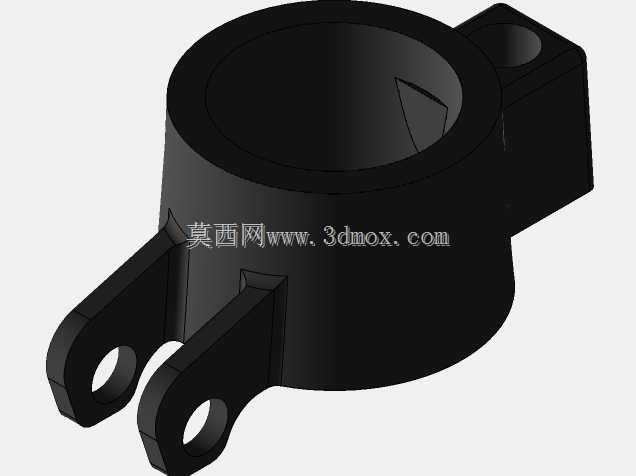

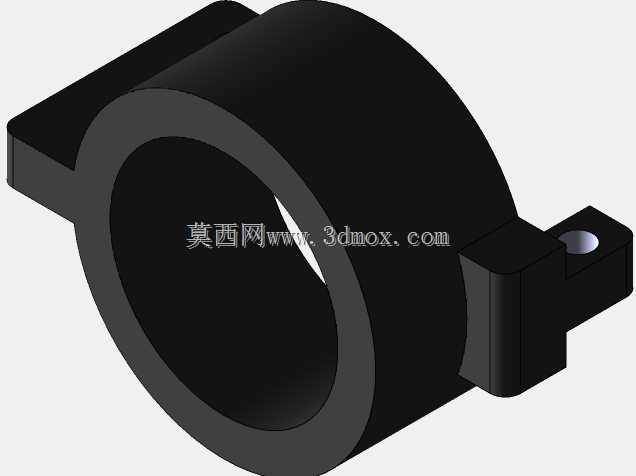

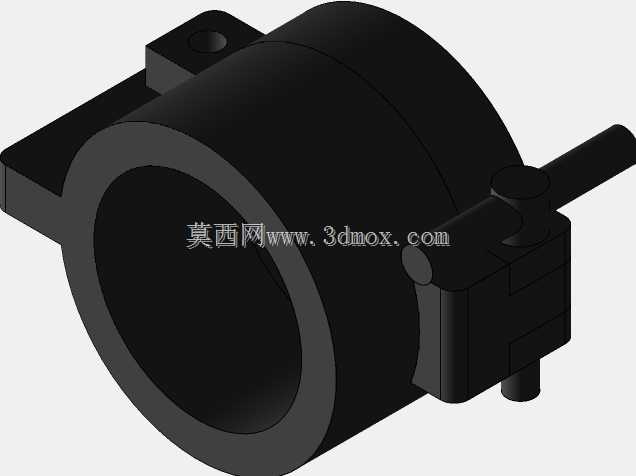

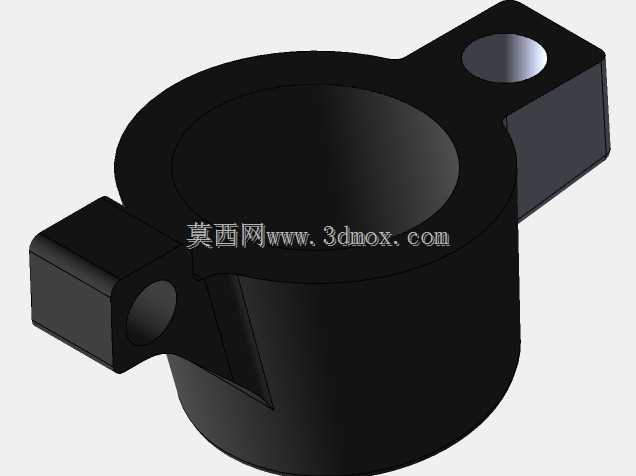

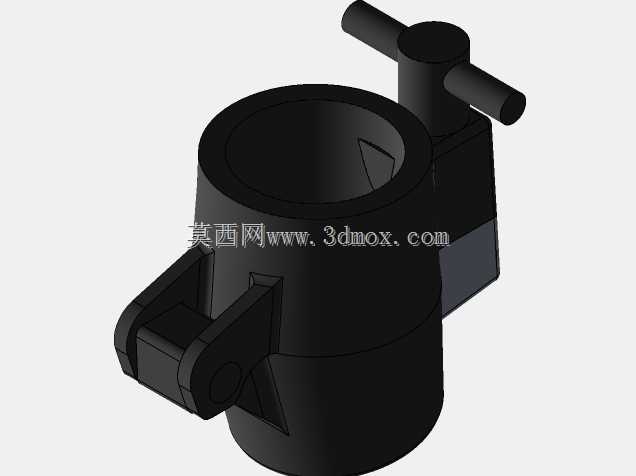

　　折叠机构通常布置在主梁或立管附近，其设计思路是在不破坏主要传力路径的前提下，让车架能够绕指定轴对折或让车把、立管快速收折。工程处理上，铰链轴线要避开高应力集中区，锁紧件需具备防松和到位提示，折叠后两轮最好保持近似平行，以便拖行或竖立放置。安装边界方面，需要重点检查折叠关节与线缆、链轮、后轮和脚踏之间的间隙，防止收折过程中出现磕碰；展开后，锁扣位置应位于骑手可视或手可直接触达的区域，并保证闭合后不存在异常旷量。

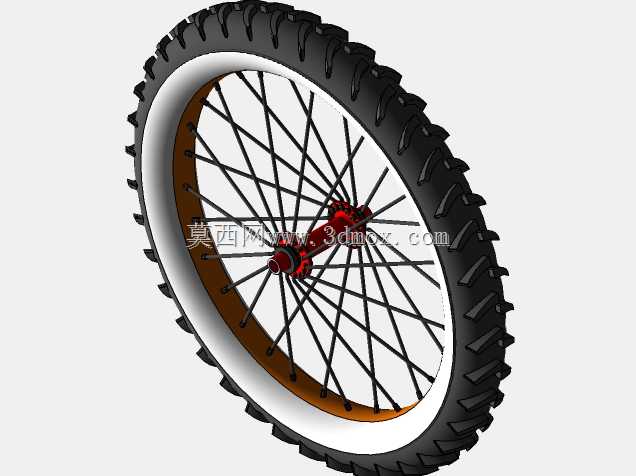

　　行走系统采用宽厚胎纹的小直径车轮，轮胎外轮廓带有明显块状花纹，适合铺装路面与轻度非铺装路面。轮组由轮毂、辐条、轮辋和外胎组成，三维结构中辐条按交叉方式布置，能够反映轮圈受径向载荷时的张力分布。小轮车对轮轴同轴度和辐条张紧均匀度较敏感，若轮组偏摆过大，刹车、泥瓦或折叠后的贴合间隙都会受到影响。轮胎外径决定了整车长度、离地高度和折叠后的包络尺寸，设计时应在通过性与收纳体积之间取平衡：过小轮径虽便于携带，但越障能力和滚动稳定性下降；轮径增大后骑行更平顺，却会增加收纳空间。

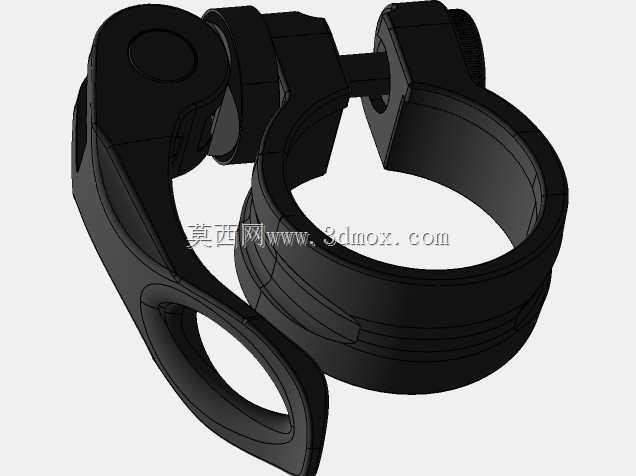

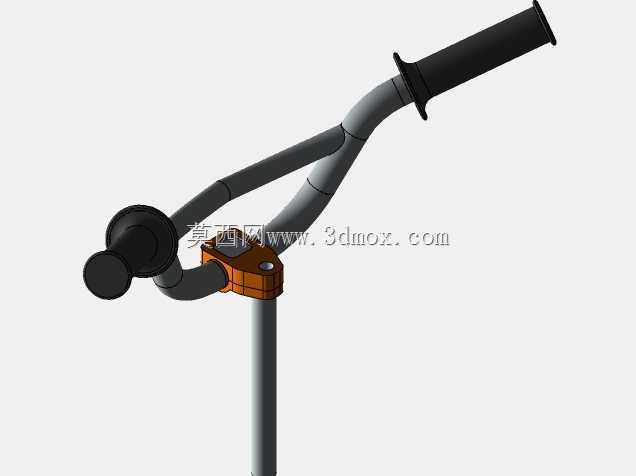

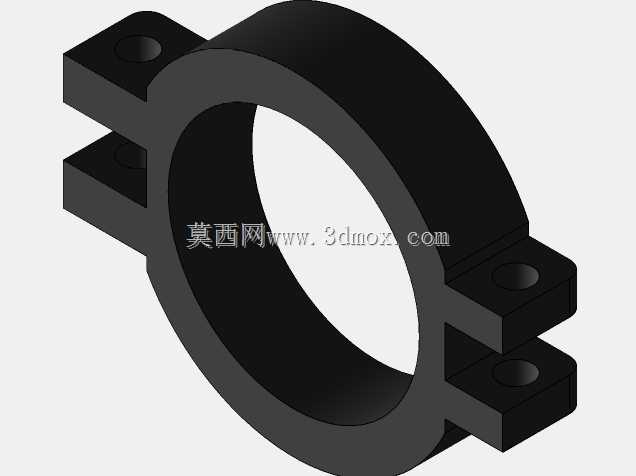

　　操控部分由高弯把、把立、立管、前叉和手控部件构成。高把位使转向力矩更直接，适合短途慢行和频繁转向；把横末端的握把、刹车手柄区域需要保留足够安装长度，避免骑行时手指与把套干涉。前叉与轮轴之间应保证对称，前轮平面相对车架中心面的偏角会造成骑行跑偏。坐垫通过座管插入车架立管，座管插入深度、夹紧方式和坐垫前后位置决定骑姿适配范围；对于折叠车型，座管往往还承担折叠后支撑或降低高度的作用，其限位标记和夹紧块摩擦力不可忽略。

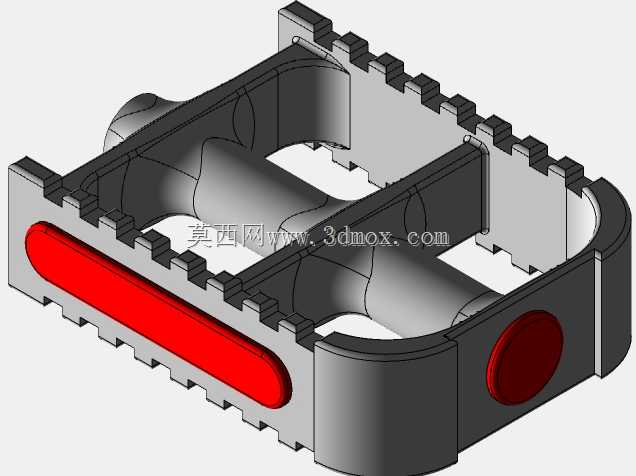

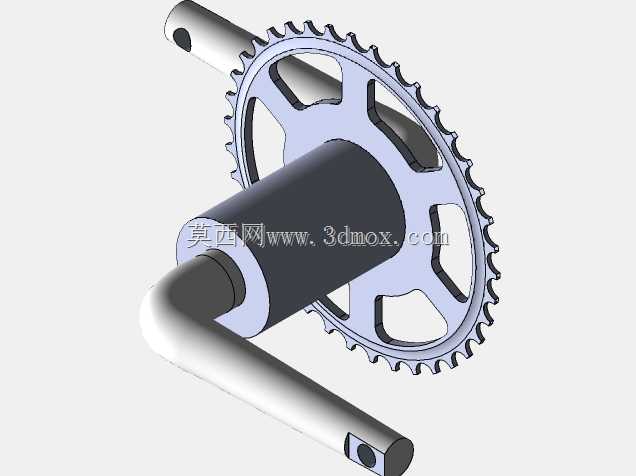

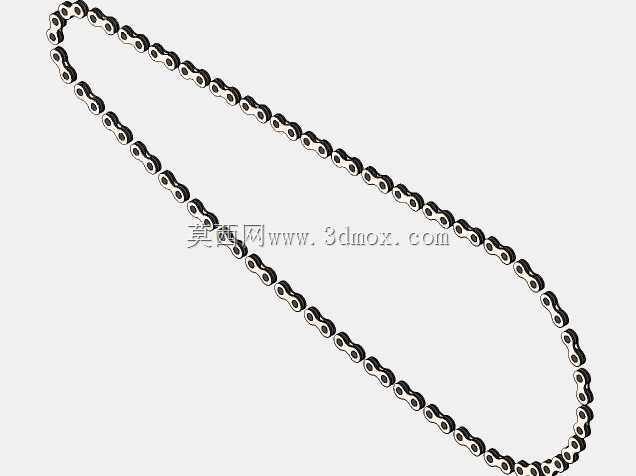

　　传动区域包含脚踏、曲柄、链轮、链条和后飞轮，虽然模型侧重外观与装配关系，但结构评审时仍需关注齿盘与后轮飞轮的共面性。链条线偏斜会增加噪声和磨损，脚踏在曲柄旋转至最低位置时不能与地面、折叠关节或驻车状态发生干涉。左右脚踏的螺纹旋向、曲柄长度和链轮齿数共同决定起步发力特性，短途代步车型通常不需要过大齿比，而更重视低速起动和轻便维护。

　　外形尺寸上，整车长度由前后轮轴间距、轮胎外径和车把突出量共同决定，高度主要受车把和坐垫位置影响，宽度则取决于把横长度、脚踏外展和轮胎厚度。安装边界校核应围绕三种状态展开：骑行状态下检查转向极限、脚踏回转空间、轮胎与车架间隙；折叠状态下检查最大外轮廓、突出件保护和两轮相对位置；搬运状态下检查握持点、重心位置以及可能刮擦衣物或车身的棱角。对于后续工程深化，可在该三维模型基础上补充铰链锁紧结构、折叠限位块、线缆走线、紧固件规格和材料参数，进一步开展干涉检查、运动仿真、承重分析和样车试制。
