三种不同入口角径向叶片搅拌叶轮结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:640351
  • 三种不同入口角径向叶片搅拌叶轮结构
  • 三种不同入口角径向叶片搅拌叶轮结构
  • 三种不同入口角径向叶片搅拌叶轮结构

  径向叶片叶轮在搅拌槽、反应釜配液、气液分散以及低黏度流体输送环节中承担能量输入作用,其核心任务是把转轴扭矩转化为流体的径向射流,使槽内物料形成稳定循环。与后弯或前弯离心叶轮相比,平直径向叶片对流体的剪切作用更直接,叶片出口方向接近圆盘切线,流体离开叶端后沿径向冲向槽壁,再沿壁面上下折返,构成典型的径向流场。这类流型适合固体悬浮、快速混合、气体分散和传热强化,在化工配液、水处理加药、食品配料以及小型实验搅拌装置中较为常见。

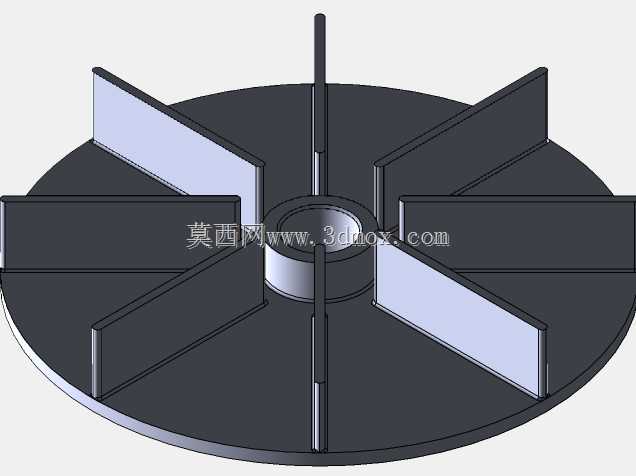

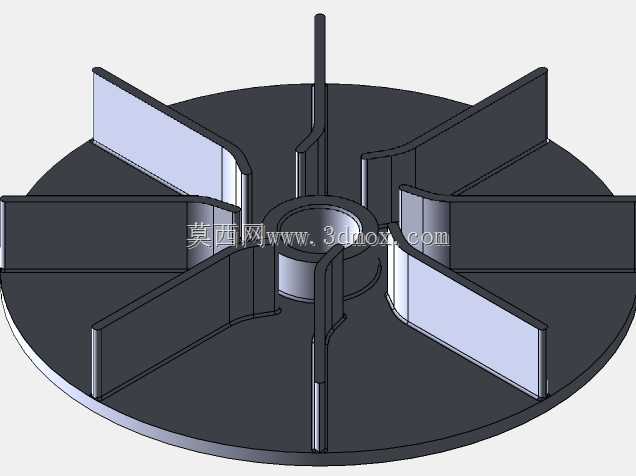

  本组结构围绕同一圆盘和轮毂基础,给出三种不同入口角度的径向叶片方案。入口角变化主要影响叶片前缘对来流的承接方式:角度偏径向时,叶片迎流面更接近垂直于来流,冲击和剪切较强,适合需要高剪切的分散工况;入口角适当偏转后,流体进入叶道更平顺,入口撞击损失降低,相同转速下功率波动和叶片前缘磨损会有所缓和。设计时并未单纯追求某一角度最优,而是保留三种方案用于对比流道导向、叶片受力和槽内循环效果,便于在选型阶段根据介质黏度、含气量、固体颗粒浓度进行匹配。

  叶轮主体由圆形底盘、中心轮毂和多片径向直板叶片组成。底盘为叶片提供安装基准,同时限制流体从叶片下方轴向窜流,使叶片排出的射流更集中。轮毂位于圆盘中心,内孔用于与搅拌轴配合,外周圆柱面与底盘连接,形成扭矩传递区域。叶片沿圆周均布,板面从轮毂附近向外延伸至圆盘外缘附近,叶高方向突出于底盘平面,旋转时推动周围介质向外运动。叶片与底盘、轮毂之间的连接区域需要关注应力集中,实际建模中应保留合理过渡,避免在交变载荷下出现焊缝或根部开裂。

  从安装边界看,叶轮中心孔决定可适配的轴径,轮毂长度影响轴向定位和键连接或紧定螺钉连接的可靠性;圆盘外径是最主要的径向尺寸,直接关系到叶端线速度和搅拌槽径比。工程应用中,叶轮直径通常与槽体内径保持一定比例,过大将导致功率急剧上升并可能造成近壁冲刷,过小则循环能力不足。叶片高度、叶片数量和入口角共同决定排液面积与剪切强度:叶片越高,径向排出流量越大;叶片数量增加,流道分割更细,排液脉动减小,但阻力和制造工作量也会增加。

  建模时可先建立底盘回转体,再以中心轴为基准绘制轮毂和内孔。叶片采用直板拉伸思路,按不同入口角建立基准面,使叶片前缘相对于径向方向形成设定偏角,再通过圆周阵列得到均布结构。三种方案的底盘外径、轮毂高度和内孔尺寸可保持一致,仅调整叶片入口角度与安装方位,这样在后续仿真或样机试验中能够减少变量干扰。若用于焊接结构,需注意叶片底边与圆盘贴合、叶片内侧与轮毂贴合;若采用铸造或机加工,则应在根部设置圆角或拔模斜度,兼顾脱模和应力释放。

  实际使用中,径向叶轮通常安装在槽体中部或偏下位置,配合挡板可抑制液面旋窝,使旋转流转化为上下循环流。若槽内无挡板,流体容易随叶轮整体打转,液面形成漏斗,混合效率下降;增设挡板后,径向射流在槽壁处转向,轴向循环增强,固体颗粒不易沉积。对于气液分散工况,气体多从叶轮下方引入,径向叶片产生的剪切能够把大气泡破碎成小气泡,增加相界面面积;对于固液悬浮工况,叶端射流可扫过槽底区域,但仍需校核离底间隙,避免底部死角。

  结构校核方面,重点在叶片根部弯矩、轮毂键槽挤压和底盘与轮毂连接强度。叶轮启动时介质阻力瞬间增大,叶片前缘承受分布载荷,叶根处弯矩随半径累积;若介质含固体颗粒,叶端和迎流面还会出现磨粒磨损,可通过提高材料硬度、增加叶片厚度或在易损区域堆焊耐磨层处理。转速提升时,功率近似与转速三次方相关,因此不能只按几何尺寸替换叶轮,还应同步校核电机功率、轴径、轴承和密封装置。

  三种入口角方案的价值在于把流道入口导向这一变量独立出来。偏径向方案结构简单、剪切强,适合初步分散和低黏度物料;带入口偏角的方案进流更顺,适合长期连续运行和对振动、噪声较敏感的装置。三维结构中保留圆盘、叶片、轮毂和中心孔的明确关系,可直接用于干涉检查、装配确认、流道几何抽取以及工程图细化,也可为后续CFD对比、搅拌功率估算和样机加工提供完整几何基础。
