BTA40600B大功率双向晶闸管三维结构

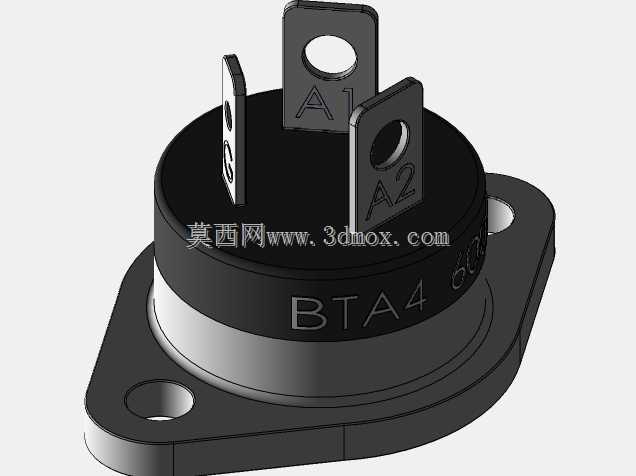

　　这款BTA40600B双向晶闸管采用工业级螺栓安装式封装，是面向交流功率调节场景设计的大功率半导体器件，三维建模过程中完整还原了器件的法兰安装底座、黑色环氧封装主体以及三个主电极端子的全部结构特征，可直接用于电力电子设备的整机布局、机柜装配干涉校验以及散热系统匹配设计。从实际工程应用来看，这类40A电流等级的双向可控硅广泛出现在工业调温设备、交流调压模块、电机软启动回路、固态继电器功率级、照明调光柜以及电阻焊控制单元当中，器件本身承担着交流回路的无触点通断与相位控制功能，相比传统机械触点开关，它不存在电弧烧蚀、触点弹跳与机械寿命限制的问题，在频繁启停的加热控温工况下可靠性优势十分突出。建模时首先处理的是底部菱形法兰安装结构，

　　法兰盘两侧预留了贯穿安装孔，这个结构并非随意设计：实际装配中两个安装孔配合绝缘衬套与压紧螺钉，将器件牢牢固定在铝制散热基座表面，法兰底面与散热器之间需要均匀涂抹导热硅脂，接触平面的平面度直接决定结壳热阻的传导效率，因此三维造型中严格还原了法兰的厚度、开孔中心距以及底座与封装本体之间的阶梯过渡，工程师在整机布局时可以直接调用该模型校核安装孔位与散热器开孔的匹配度，避免后期装配出现孔位错位、螺钉干涉的问题。器件中部的黑色圆柱形封装本体是半导体芯片的密封载体，封装侧壁印有BTA4型号标识，封装内部集成了双向触发的五层半导体芯片结构，外部壳体同时承担绝缘防护与热量传导的作用，建模时保留了壳体上下段的分层质感，

　　下段金属散热基座直接与芯片热面接触，将导通时产生的通态损耗热量快速传导至外部散热器，上段黑色绝缘外壳则提供电极之间的爬电距离防护，满足高压交流工况下的绝缘间隙要求。顶部三个引出电极端子的造型是建模的细节重点，三个端子均采用扁式铜片冲压结构，每个端子顶端预制了圆形接线孔，端子表面分别压印A1、A2以及G极标识，对应双向晶闸管的两个主电极与门极控制端；实际接线作业中，A1与A2串联接入交流主回路，门极G连接触发控制电路板，通过不同相位的脉冲信号控制器件在交流正负半周的导通角，最终实现负载端的电压调节。建模时端子的折弯角度、伸出高度、接线孔内径都按照实物尺寸还原，结构工程师在做柜内布线规划时，可以直接依据模型判断接线端子与周边导线、铜排、

　　绝缘隔板的安全间隙，端子之间的排布间距也充分考虑了大电流接线时冷压端子的安装空间，避免出现接线鼻互相挤压、工具无法伸入拧紧螺钉的情况。在散热设计维度，这类大功率晶闸管的正常工作高度依赖外部散热器的选型匹配，40A通态电流下器件自身的功耗会产生持续温升，一旦法兰接触面贴合不良或者散热器面积不足，会导致芯片结温超过允许阈值，出现触发特性漂移甚至器件击穿失效，因此三维模型中法兰底面的平整区域、封装本体的外径尺寸都可以直接作为散热器开槽、压片设计的参考依据，部分绝缘安装场景下还需要在法兰与散热器之间垫入云母绝缘片，模型的安装间隙预留也覆盖了绝缘衬垫的厚度空间。从设备选型的角度，该器件的安装边界完全兼容传统同系列螺栓型可控硅的安装尺寸，老旧设备的备件替换、新型电力电子装置的平台化设计都可以直接复用该安装结构，三个电极端子的朝向设计也方便柜内三相回路的统一布线，门极端子单独布置在侧方，和两个主功率端子保持足够的绝缘距离，减少强电回路对弱电极触发信号的干扰。整机三维布局阶段调用该器件模型，可以同步完成安装板开孔定位、散热风道走向规划、主回路铜排弯曲路径设计以及控制信号线的走线避让，提前排查装配阶段可能出现的空间干涉问题，不用等到实物样机试制阶段才发现端子与外壳距离不足、散热器安装孔位不匹配这类低级错误，大幅缩短电力电子设备的开发迭代周期。
