T8荧光灯管卡扣式固定支架结构

　　这款T8荧光灯管固定支架的结构设计，围绕常规直管荧光灯在柜体、设备舱、工装机架内的安装需求展开，日常在工业控制柜内部照明、小型设备检修灯排布、老旧生产线工位照明改造场景里，这类小支架的结构合理性直接决定灯管装拆效率与长期使用可靠性。

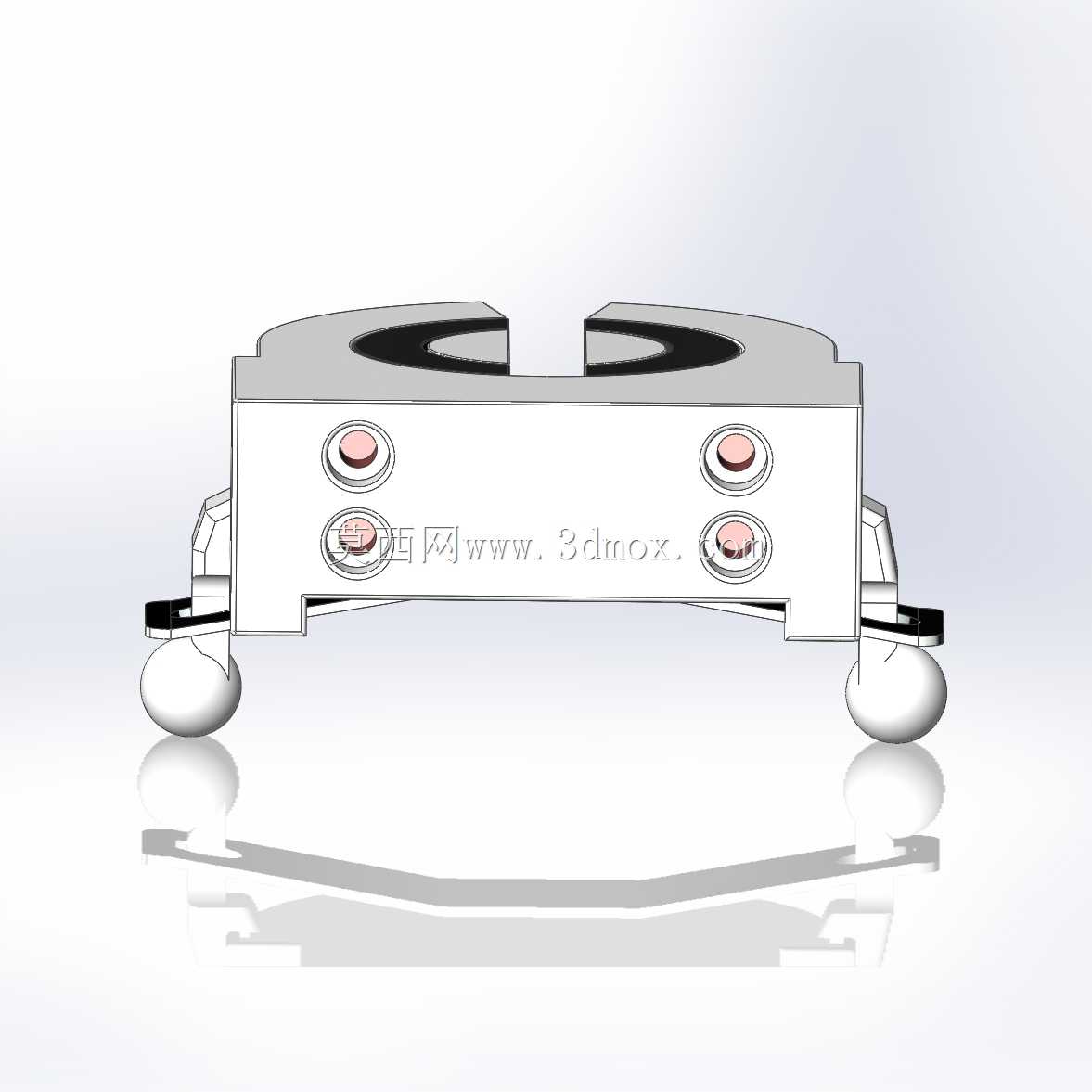

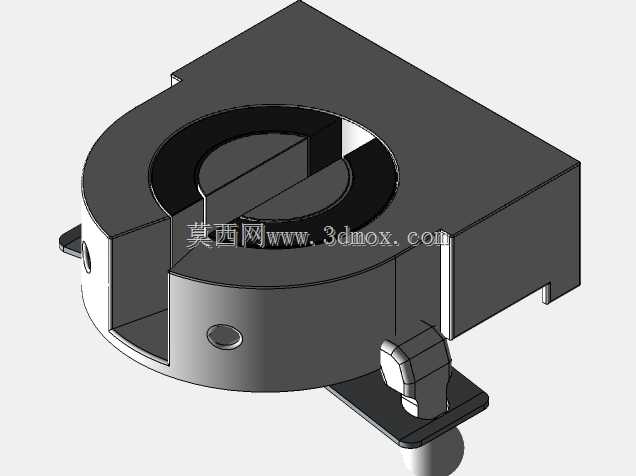

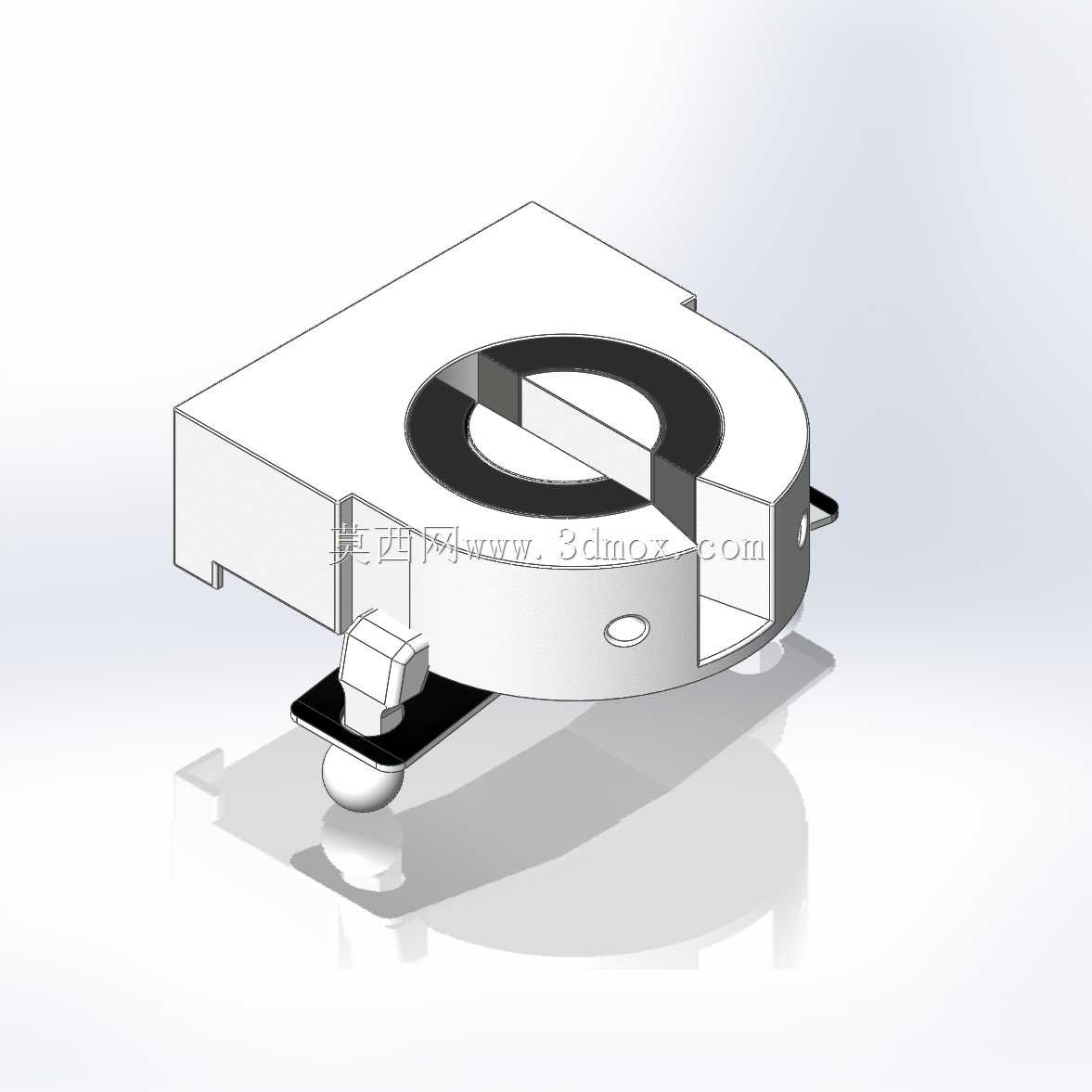

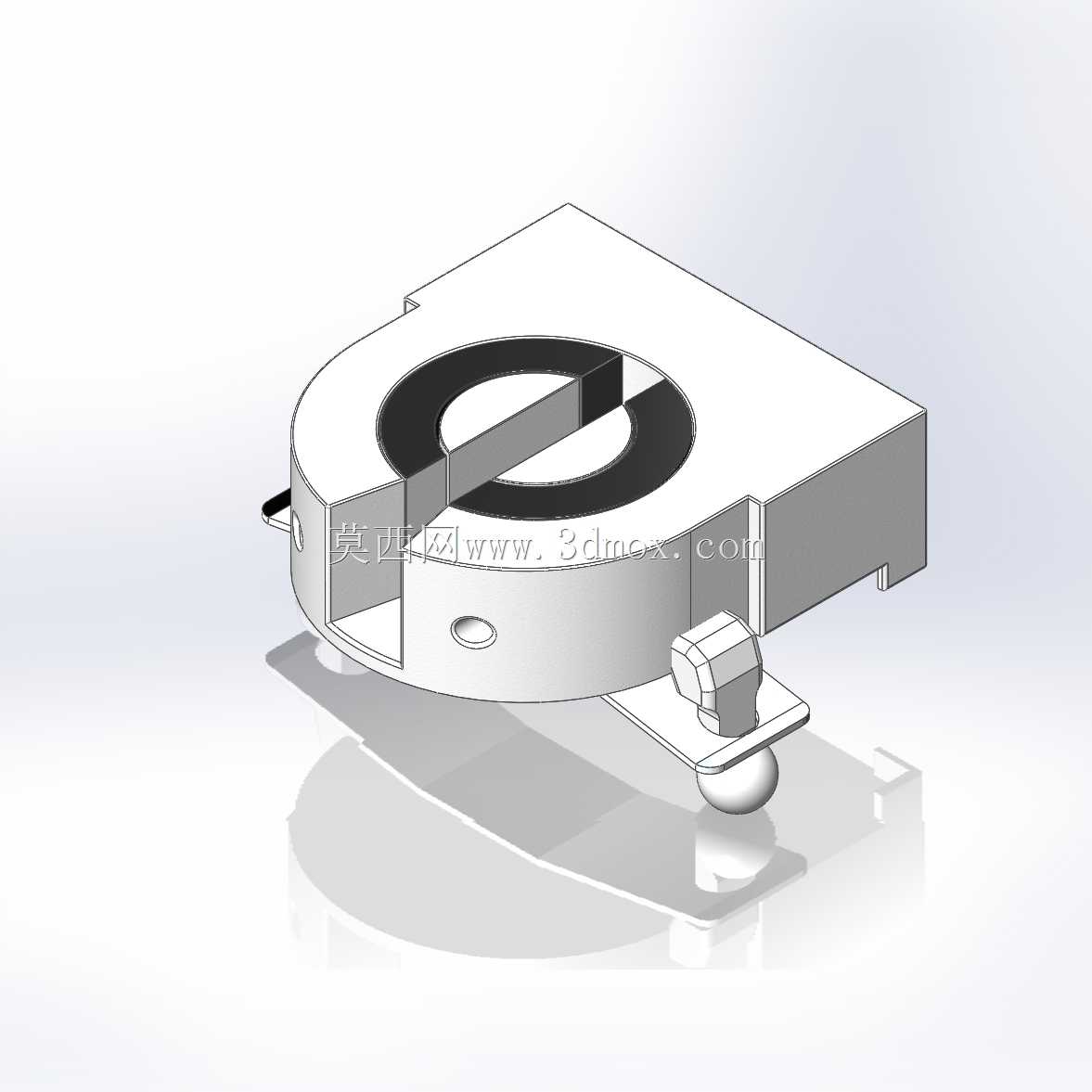

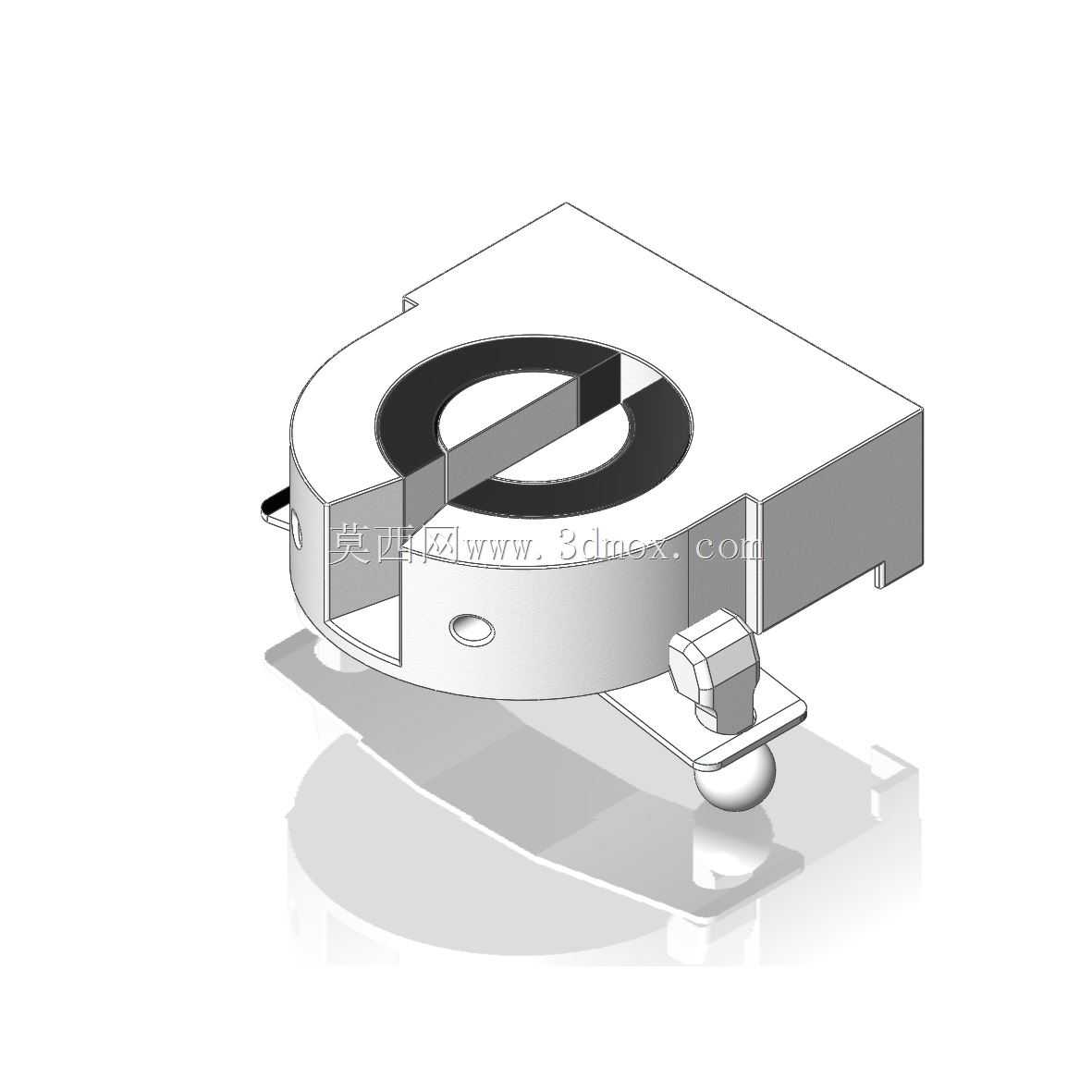

　　从实际安装边界来看，支架主体采用半包式环形抱箍结构，环形内圈适配标准T8灯管的外径公差，抱箍开口处预留弹性形变余量，灯管侧向卡入时不需要沿轴向穿装，在灯管两端接线完成后也可直接卡入固定，大幅降低狭小设备舱内的装拆难度。支架底座延伸出带安装孔的固定耳，安装孔位适配常规自攻螺丝与机柜常用的M4螺栓，底座贴合安装面的区域做了平面度避让，即使安装基面存在轻微焊接凸起、喷塑流挂，也能保证支架固定后不会出现翘动。

　　结构设计上特意在抱箍内侧增加了一圈限位凸台，灯管卡入后轴向窜动量被控制在极小范围，设备运行产生的常规振动不会让灯管从抱箍中滑脱。支架侧方预留的小圆孔为走线让位结构，灯管端部的供电导线可从孔位旁规整引出，避免导线被支架边缘挤压磨损。底部的球形顶紧结构是这款支架的特殊设计点：当支架固定在厚度不均的钣金面板上时，底部球头可自适应贴合基面，配合卡扣式压片自动补偿安装间隙，不需要人工额外调整垫片，就能让抱箍始终保持对灯管的合适夹持力，既不会因为夹持过紧压裂玻璃灯管，也不会因为夹持过松导致灯管晃动。

　　在三维建模过程中，环形抱箍的开口尺寸需要反复校核：开口宽度要小于灯管外径1.5至2毫米，保证卡入后的抱紧力，同时开口处做了大圆角导入，卡装时引导灯管顺滑进入，不会出现硬刮灯管管壁的问题。底座的固定孔中心距、抱箍中心到底座安装面的高度都严格匹配常规T8照明套件的安装尺寸，替换老旧设备上损坏的塑料灯座时，不需要重新在钣金面上打孔，直接沿用原有安装孔位即可完成更换。

　　实际工况里，这类支架长期处于设备内部，周边可能伴随润滑油雾、轻微粉尘，半包式的结构没有多余的积灰死角，日常擦拭清理非常方便。抱箍的环形结构没有完全包裹灯管，灯管工作时产生的热量可以直接向周边空气散发，不会因为支架全包裹导致灯管局部热量堆积，延缓灯管端部塑胶灯头的老化速度。

　　针对不同安装场景，这款支架既可以单只使用承托灯管中段，也可以在长度超过一米的灯管两端各布置一只，两点固定即可完全约束灯管的六个自由度，不需要额外增加多余支撑件。支架侧边伸出的小定位挡片，在灯管卡入后会抵住灯管端部的灯头塑胶部分，限制灯管沿轴向滑动，即使设备出现移动、搬运倾斜，灯管也不会从支架中脱出。建模时所有棱角位置都做了R0.5以上的圆角处理，一方面避免注塑生产时出现应力集中开裂，另一方面安装人员徒手操作时不会被锐边划伤，完全符合工业配件的安全设计要求。
