微型轻量化十字输出轴伺服舵机结构设计

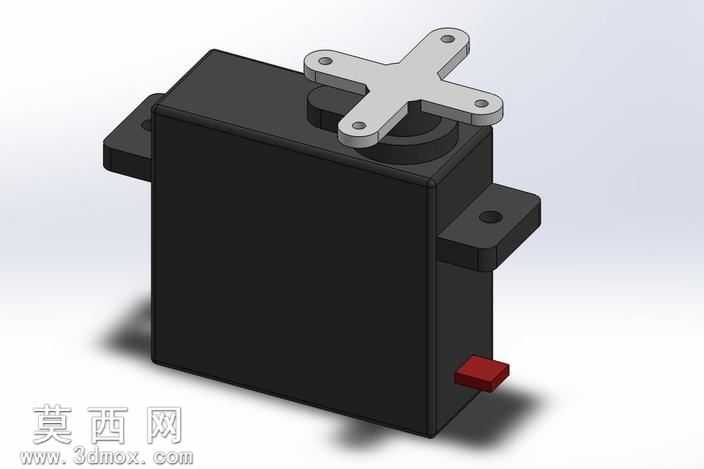

本作品为微型轻量化伺服舵机的三维结构设计，建模过程基于通用三维设计环境完成，整体采用模块化的结构拆分思路，将舵机拆解为外壳主体、侧装固定耳、顶部十字输出摇臂、底部接线端子四个核心独立部件，各部件之间的装配关系完全匹配实物舵机的实际配合公差，可直接用于后续的结构验证与装配模拟。外观渲染阶段采用哑光硬质工程塑料材质作为主体外壳的材质表现，还原了微型舵机常用的玻纤增强尼龙外壳的细腻磨砂质感，外壳边缘做了微小的圆角过渡处理，避免注塑生产过程中出现应力集中问题，同时也让整体外观更符合工业产品的圆润设计逻辑。两侧伸出的固定耳上预留了标准的圆形安装孔位，孔位内壁做了光滑的曲面处理，可适配标准规格的锁紧螺丝，方便用户将舵机快速固定在航模、小型机器人、精密传动机构等安装基座上。顶部的十字形输出摇臂采用金属质感的浅灰色哑光材质表现，四个臂端分别预留了安装孔位，可适配不同规格的连杆、摆臂等传动配件，摇臂与内部输出轴的配合位置做了定位凸台设计，可保证安装时的同轴度精度，避免传动过程中出现虚位偏差。底部的红色接线端子采用亮面工程塑料材质，与黑色主体外壳形成清晰的视觉区分，方便用户快速识别接线位置，端子的外形尺寸完全匹配标准舵机的接线插头规格，可直接适配通用的舵机驱动连接线。整体建模过程严格控制各部件的尺寸比例，在保证结构强度的前提下尽可能缩减整体体积与重量，实现了超轻量的微型舵机设计目标，内部预留的腔体空间可容纳直流驱动电机、减速齿轮组、控制电路板等核心元器件，各部件的壁厚设计完全符合注塑生产的工艺要求，既不会因壁厚过薄导致生产时出现缺料问题，也不会因壁厚过厚增加不必要的整体重量。输出轴位置做了凸起的轴套防护结构，可避免外部灰尘、杂物进入舵机内部影响齿轮传动精度，外壳的合模线位置做了隐藏式处理，让整体外观更加整洁统一。
