Dynamixel系列数字伺服舵机结构设计

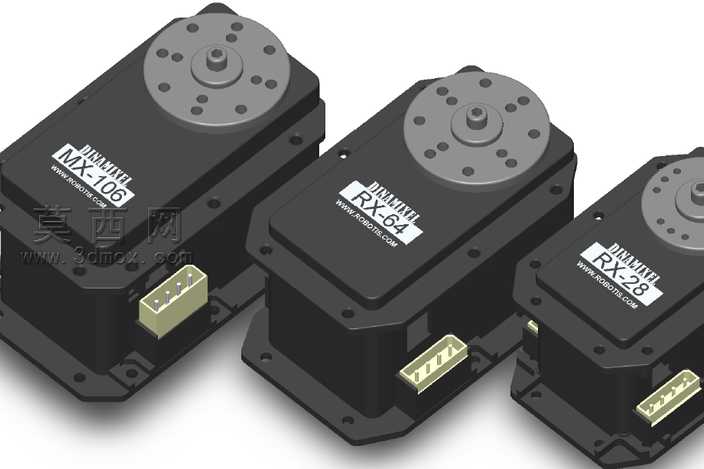

本模型针对机器人领域常用的Dynamixel系列数字伺服舵机开展三维结构设计，完整还原了RX-28、RX-64、MX-106三款同系列不同扭矩规格舵机的实体形态与装配关系。建模过程中以实物测绘尺寸为基准，在三维软件中先搭建舵机的核心传动基准轴系，依次完成输出舵盘、减速齿轮组、直流驱动电机、控制电路板、位置反馈元件的结构建模，再通过布尔运算与装配约束整合上下分体式工程塑料外壳，精准还原外壳上的安装定位孔、散热凹槽、接线端口的位置与尺寸特征。材质渲染阶段针对不同部件匹配对应材质属性：舵机主体外壳采用哑光黑色硬质工程塑料材质，调整表面粗糙度参数还原注塑件的细腻磨砂质感；顶部输出舵盘采用银灰色金属材质，添加轻微的金属反光与边缘倒角高光，还原铝合金加工件的金属质感；侧面接线端口采用米黄色工程塑料材质，还原接插件的绝缘塑料外观；外壳表面的产品标识标签采用贴图方式实现，还原丝印标识的清晰度与位置精度。结构设计上完整呈现了该系列舵机的模块化设计思路：三款舵机采用统一的安装孔位标准，仅通过调整外壳长度、内部齿轮组减速比、电机功率来实现不同扭矩等级的输出，兼容相同的安装支架与接线规范，可满足机器人不同关节位置的负载需求；模型中清晰展示了舵机的双轴承输出轴结构，该结构可有效降低输出端径向晃动，提升舵机带载运行的稳定性；侧面的三针接线端口采用防反插设计，建模时还原了端口的卡扣定位结构，可直观呈现接线时的装配对位关系。整体建模严格遵循实物的装配逻辑，所有部件的配合间隙、安装定位特征均与实物保持一致，可用于机器人关节结构的虚拟装配验证、舵机安装支架的配套设计，也可作为机器人教学演示的三维可视化素材，帮助学习者直观理解数字伺服舵机的内部构造与外部安装特征。
