发夹式别针快速剪断夹结构设计

　　在装配工位、线束整理、服装辅料处理以及小型五金件返修场景中，操作人员经常需要快速处理外露的别针、细销针或细金属丝。普通剪刀在狭窄空间内开合幅度大，尖嘴钳夹持后还需额外剪切动作，单手连续作业时效率不高；发夹式夹子正是围绕这类高频、轻载、快速操作需求形成的一种弹性线材夹具。它利用单根金属线材弯折成型，兼具夹持导向与剪断受力点，外形接近常见发夹，操作者用拇指和食指即可完成按压、卡位、拉断等动作。

　　从实际用途看，该结构并不追求大剪切力，而是针对直径较小、硬度适中的别针类零件。使用时，夹子前端的平直段可贴近工件表面，弯折形成的卡口把细针限制在局部受力位置；继续按压或侧向拉动时，线材交汇处形成杠杆支点，使细针在预设位置产生弯曲并断裂。这样可以避免手指直接接触针尖，也能减少细针弹飞带来的安全隐患。在电子组件返修、标签固定、包装辅料拆除等工位上，这类工具可以挂在工装板边缘或放入工具袋，随取随用。

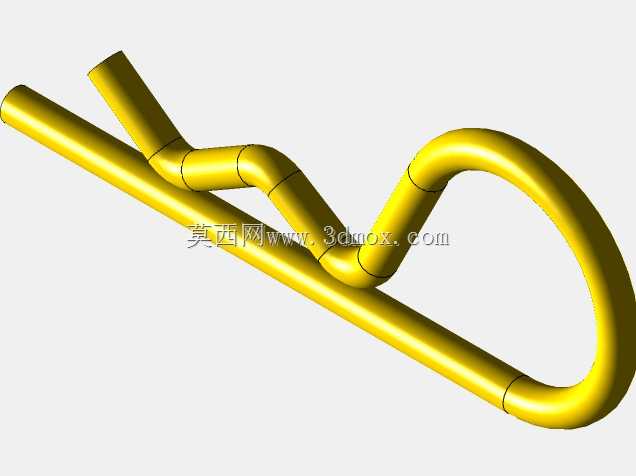

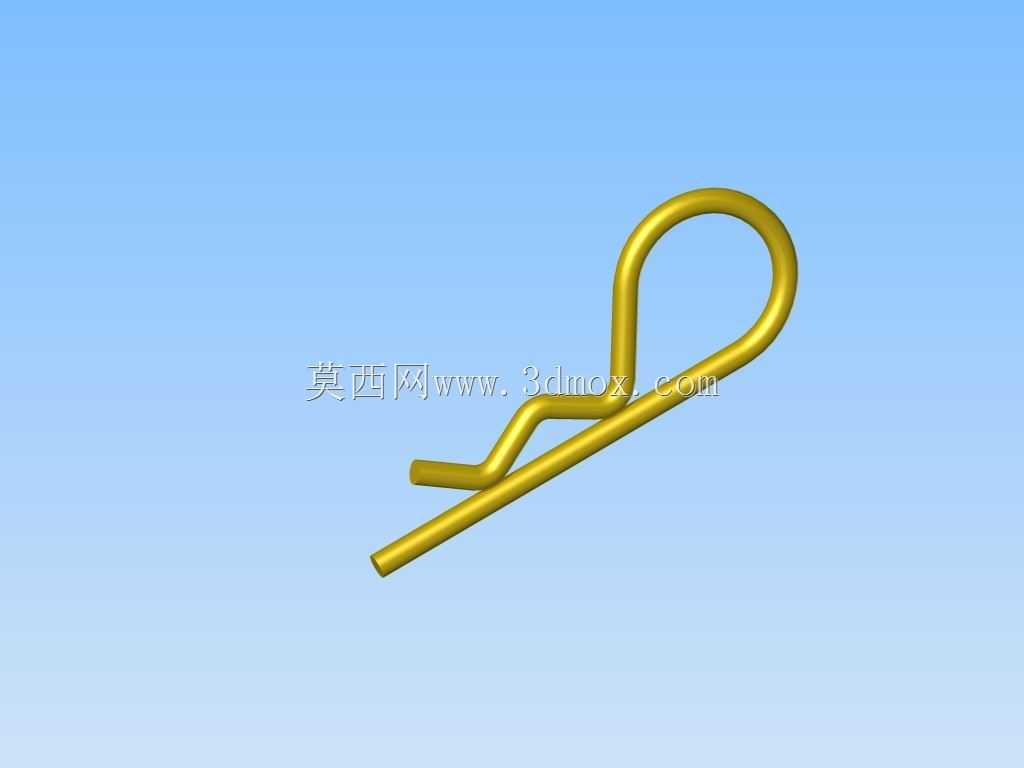

　　结构设计上，模型的核心是连续线材路径。上部圆环并非装饰件，而是手指施力和工具悬挂的区域；圆环向下过渡为长斜臂，提供弹性变形空间；中部的折线凸起构成卡口和受力支点；前端两根长短不同的直臂则形成插入、导向和限位界面。整体没有独立销轴、铆钉或刀片，零件数量少，成型后依靠材料自身弹性回复。对于三维建模而言，扫掠路径需要重点控制弯角半径、相邻线段间隙以及双臂平行度。若弯折半径过小，实际冲压或弯线加工时容易出现外侧拉伸裂纹；若间隙过大，细针在卡口中缺少稳定约束，剪切位置会漂移；若双臂干涉，则夹子无法自然张开。

　　外形尺寸方面，这类工具通常按照手掌捏持范围确定总长，圆环内径需满足单指接触或挂钩存放要求，杆部直径则与目标别针直径相匹配。模型中较长的直臂用于伸入狭窄区域，较短的折线段用于承受按压载荷，二者在空间上形成错位，避免操作时遮挡视线。安装边界并不复杂，因为它属于手持工具，不需要固定到设备台面；但若在工位中配置挂架，应保证圆环悬挂后工具自然下垂，前端开口不与相邻工具碰撞。若将其纳入标准工具包，还需在工具盒泡沫内衬中按圆环、长臂、前端三段轮廓预留槽位，防止线材长期受压产生塑性变形。

　　从受力思路看，设计时应把弹性变形集中在长斜臂和圆环过渡区，而不是让卡口处反复承受大角度弯折。前端工作区需要更高的局部刚度，以保证剪切点明确；握持区则允许适度弹性，提升按压手感。线材表面可做圆滑过渡，减少应力集中；弯折内侧不宜出现明显折痕，外侧应保持连续弧面。对于需要批量生产的场景，常采用弹簧钢丝或不锈钢丝弯制，后段通过热处理保证回弹，前端可根据磨损情况增加局部硬度。三维装配验证时，应模拟细针进入卡口后的位置关系，检查针件是否会从双臂间隙滑出，以及操作者手指按压圆环时是否存在滑脱风险。

　　该模型的价值在于用极简线材形态完成夹持、限位、杠杆受力和悬挂收纳多种功能。结构工程师在参考此类零件时，不能只关注外观曲线，更应把弯线半径、开口间隙、臂长比例和指尖施力方向结合起来判断。对于轻载手动工具，过分增加线径会使捏合力上升，过细则会导致永久变形；合理的平衡方式是让长臂提供弹性、短臂提供刚性、圆环提供稳定握持，最终形成一个可快速操作、便于携带、适合窄小工位使用的别针处理夹具。
