社区供水用四级液压柱塞泵送装置

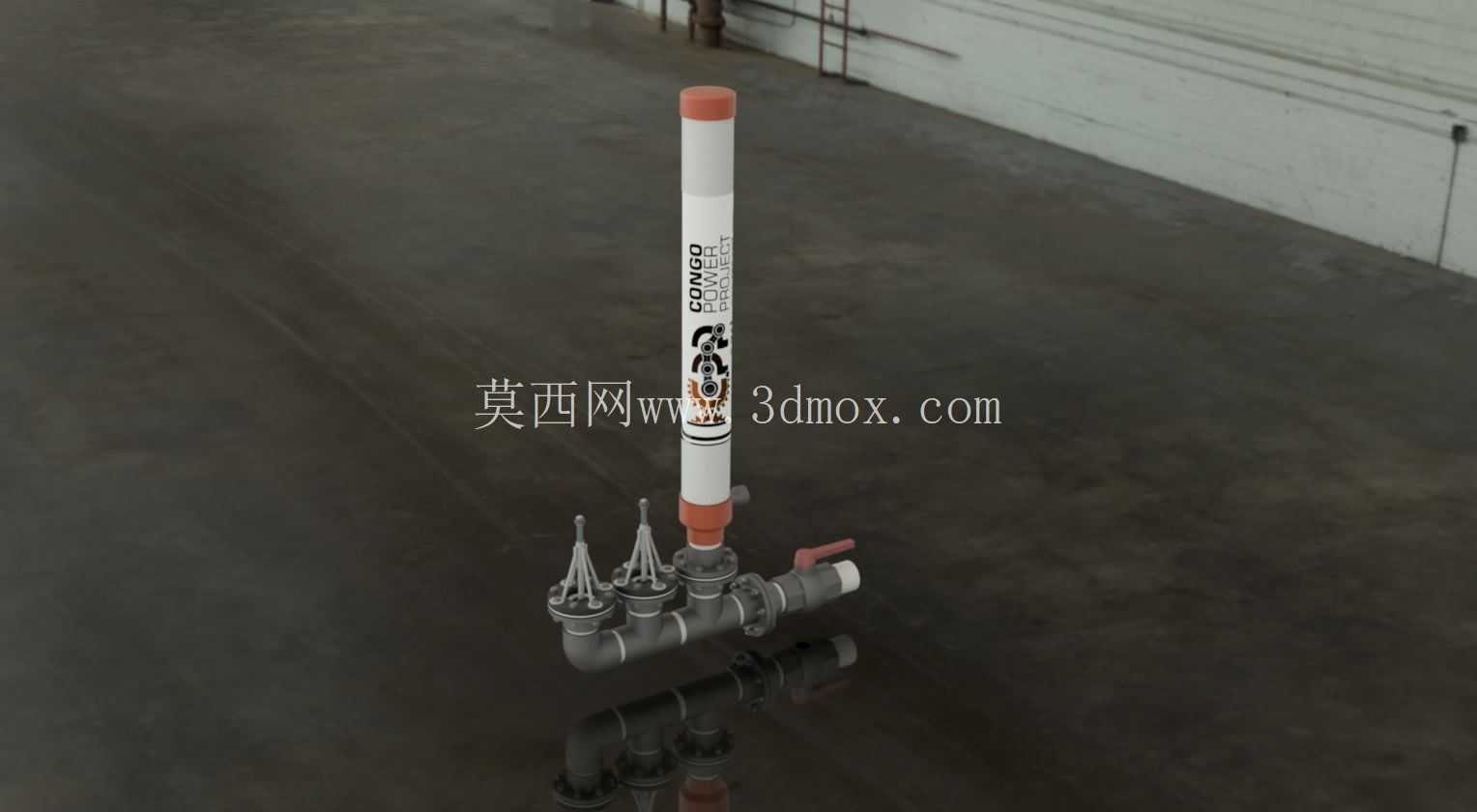

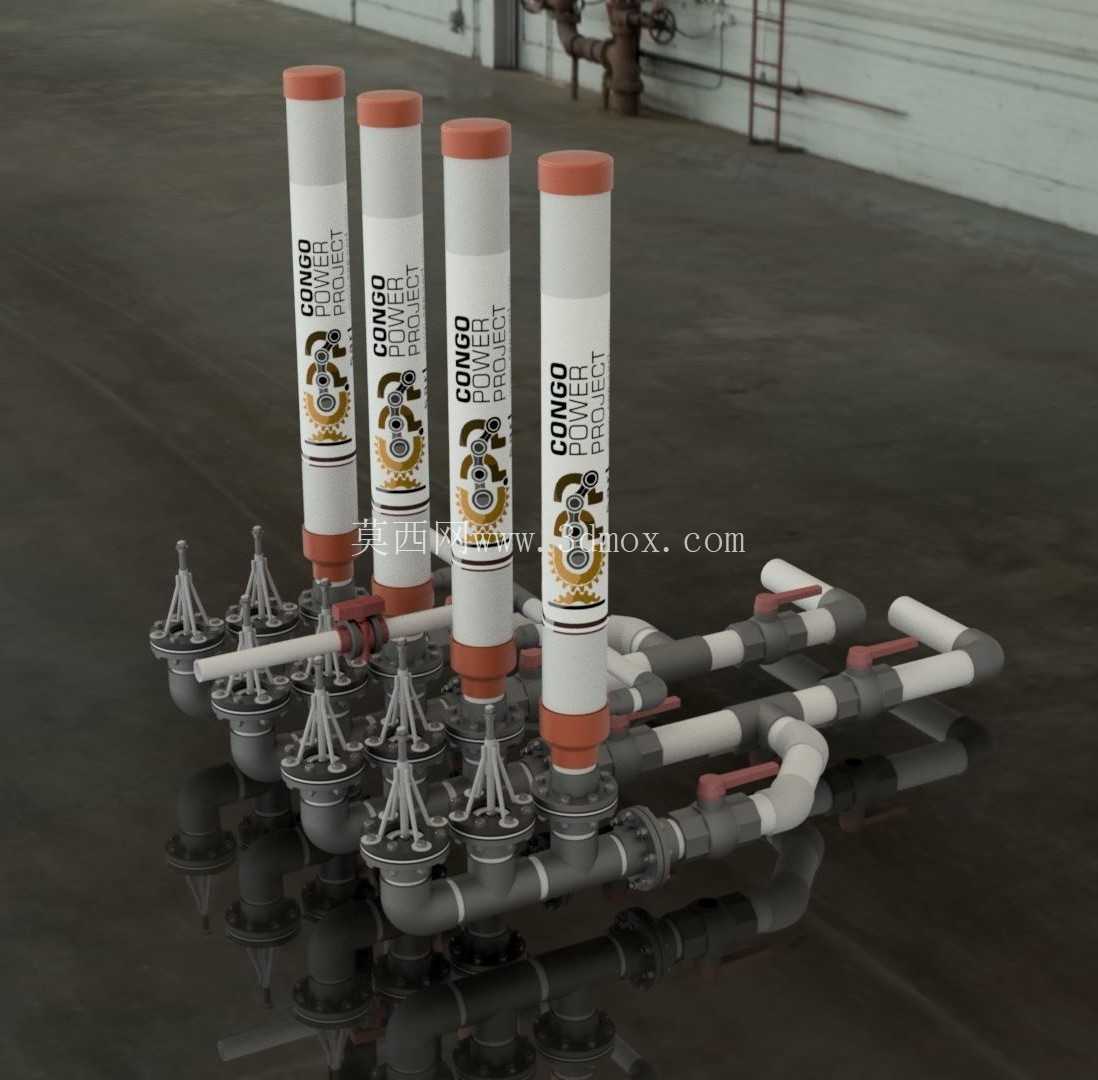

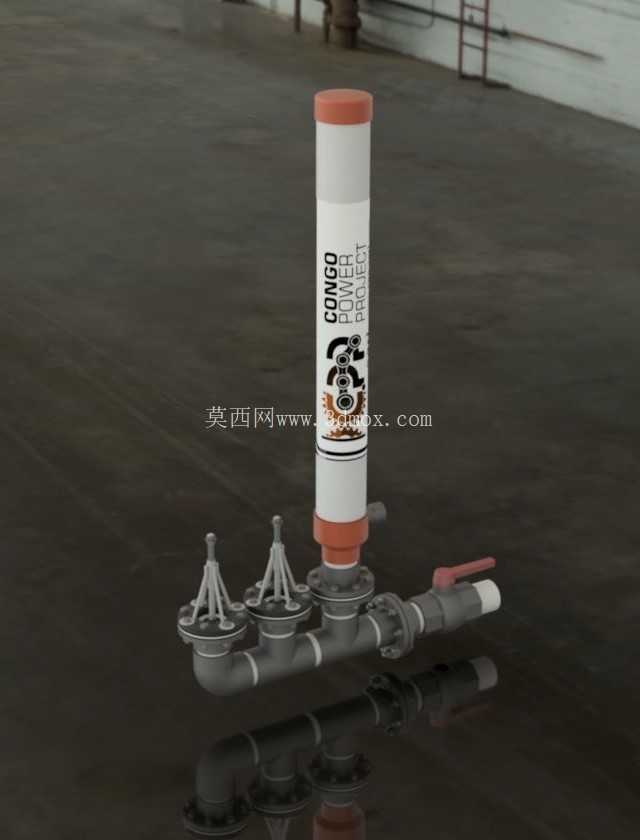

　　这套四级液压柱塞泵送装置的设计初衷，是面向缺乏高端能源与基建配套的偏远社区供水场景，解决低资源条件下的水体抽取、输送与净化配套需求，整套结构在建模阶段就充分考虑了现场安装的容错性与运维的便捷性，没有采用复杂的精密电控结构，全部依托液压驱动与机械结构实现稳定的流体输送功能。从结构布局来看，四组柱塞泵体采用并列式排布，单组泵体的立式柱状结构垂直安装在底部汇流管路上方，泵体主体采用分段式筒状结构，顶部设置密封端盖与液压接口，中段为柱塞往复运动的腔室，下部通过法兰结构与底部的管路系统对接，相邻泵体之间通过等径的连接管路实现流体的汇流与分配，管路转角处全部采用标准90度弯头对接，管路之间通过法兰与卡箍结构实现密封连接，不需要定制异型管件，

　　现场替换配件的获取门槛极低。底部的汇流管路采用分层排布逻辑，进水端与出水端分别设置独立的汇流总管，每台泵的进出口都对应接入总管的预留接口，管路上配套设置了多组手动截止阀，阀柄采用水平外伸的结构设计，操作人员不需要额外工具就可以手动切换管路通断状态，单台泵体检修时可以单独切断对应支路，不影响其余泵组的连续运行，这一设计完全适配缺乏专业运维团队的基层使用场景。从功能实现逻辑上，这套装置依托液压驱动柱塞的往复运动实现腔室容积变化，配合进出口的单向阀结构完成流体的抽吸与加压输出，四级泵组既可以并联运行实现大流量供水，也可以通过管路阀门的切换实现串联运行，提升输出扬程，适配不同距离、不同高度的输水需求。在设计建模过程中，

　　所有管路的排布都预留了足够的安装操作空间，相邻阀件之间的操作间距不小于150毫米，方便现场人员手动操作，整套装置的底部支撑结构与管路集成一体，不需要额外制作复杂的安装基础，现场只需要平整硬化地面就可以完成就位安装，安装边界的长宽尺寸控制在2.4米×1.2米范围内，垂直高度不超过1.8米，普通的货运车辆就可以完成整体转运，不需要大型吊装设备配合。这套装置除了基础的水体输送功能外，在结构设计上预留了过滤组件的安装接口，输水过程中可以直接在管路中加装过滤介质，实现抽取地下水的初步杂质过滤，适配非集中供水区域的取水净化需求，甚至可以配合后续的水渠、鱼塘等农业配套设施，实现水资源的梯级利用，输水过程中富余的压头还可以配套小型涡流发电装置，

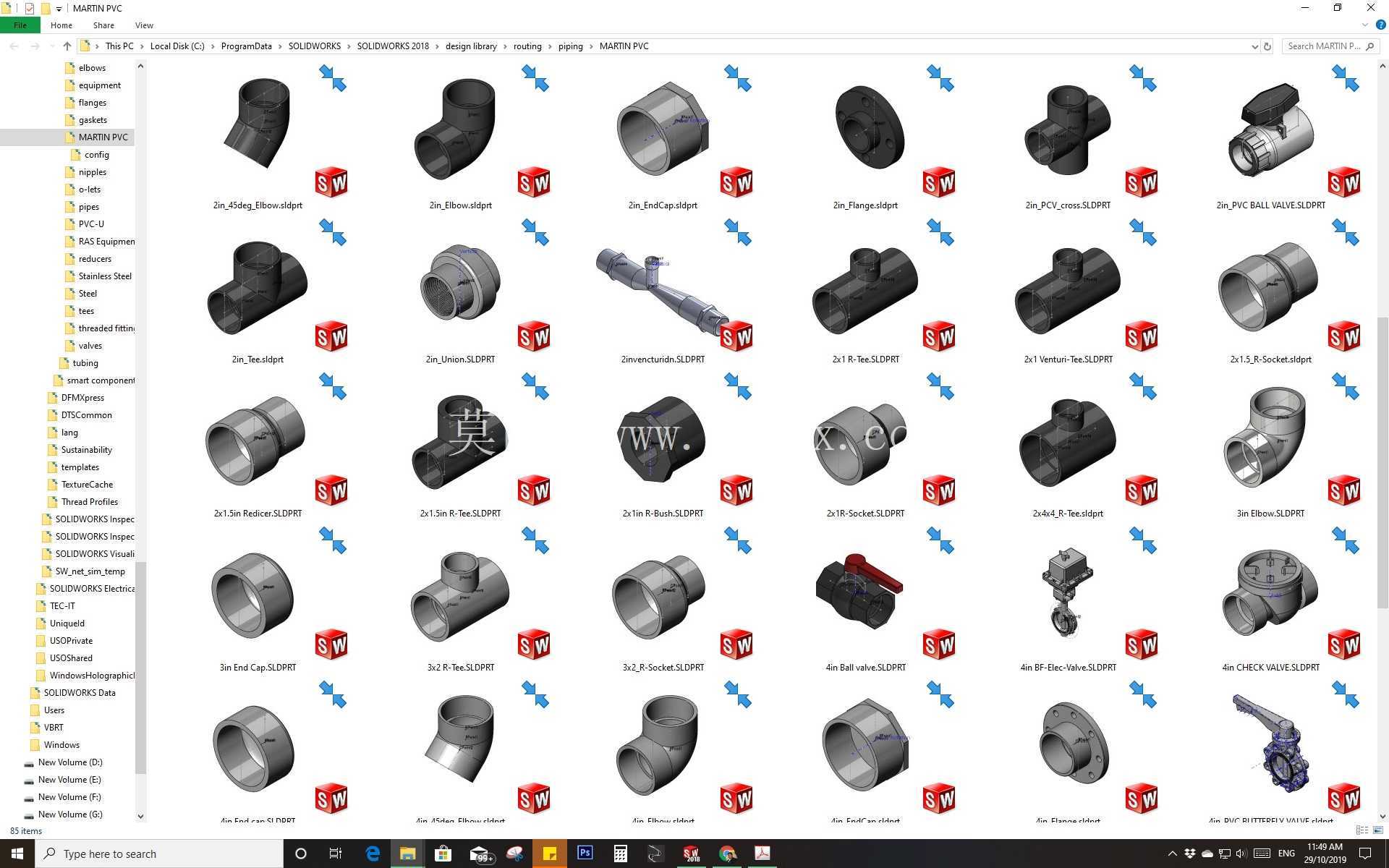

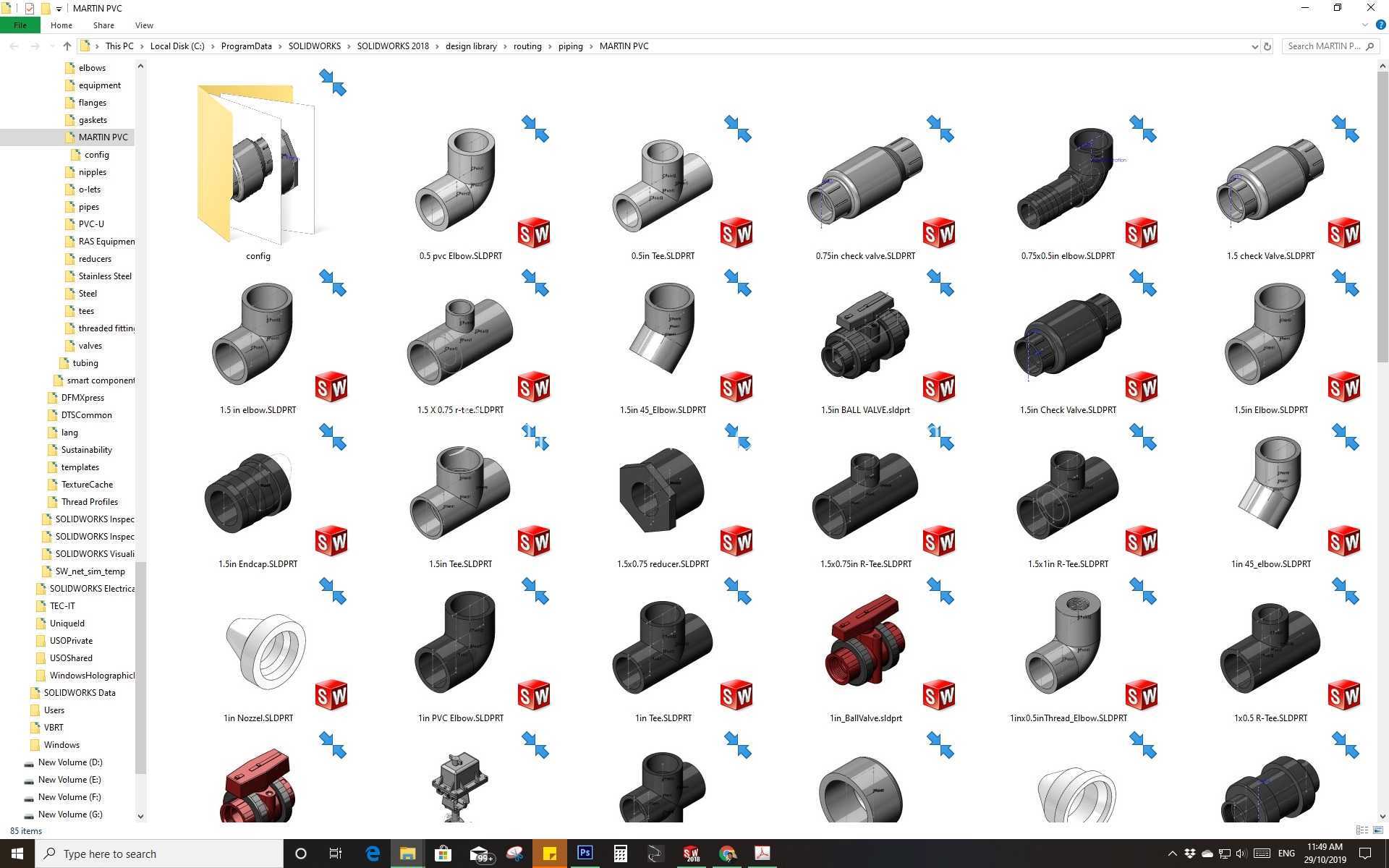

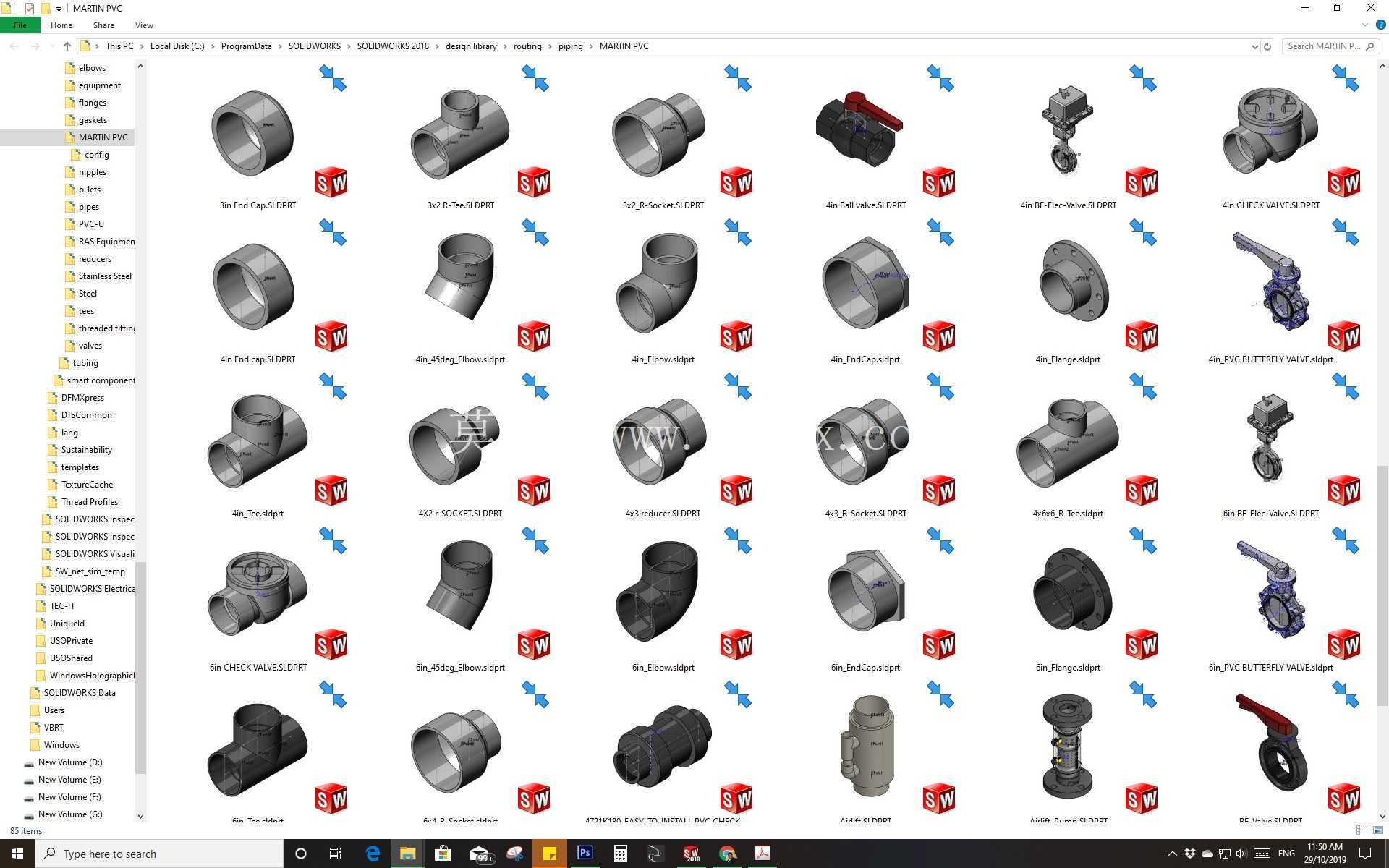

　　为周边小型用电设施提供补充电力。建模过程中所有的密封面、法兰对接面都严格按照通用管路标准设计，没有采用非标的专属连接结构，所有零部件都可以采用通用的管材、标准件加工制作，不需要开模定制特殊配件，从根源上降低了装置的制造成本与后期运维成本，完全匹配欠发达地区的使用需求。柱塞泵的运动部件全部做了防尘密封结构设计，适配户外露天的安装环境，不需要搭建专门的设备厂房，外露的管路全部做了防腐涂层处理，可以适应潮湿、多尘的户外工况，长期运行也不会出现过快的锈蚀磨损问题。
