土建工程混凝土波纹中央分隔带标准图纸

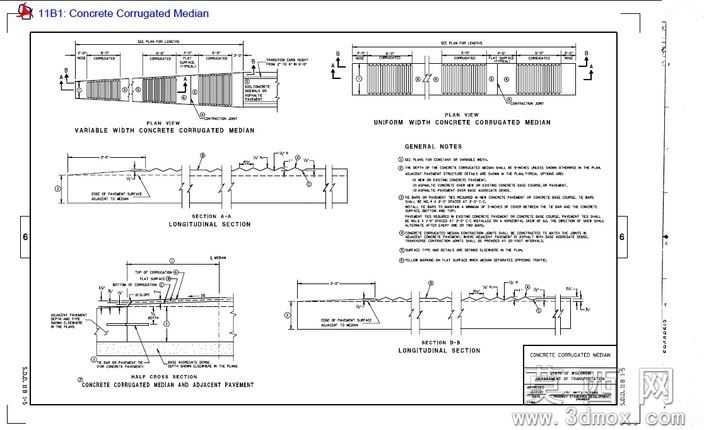

本套图纸围绕道路混凝土波纹中央分隔带展开标准化设计，首先针对不同宽度需求分别设计了可变宽度、统一宽度两种混凝土波纹中央分隔带形式，适配不同等级道路、不同路段的分隔带布设需求。建模阶段严格遵循道路工程土建规范，先以平面视图明确分隔带整体布设走向、波纹段排布规律、相邻板块衔接位置，再通过纵向剖面视图呈现分隔带沿道路延伸方向的高程变化、坡度衔接、基础埋深逻辑，半剖面视图则清晰展示分隔带与相邻路面的连接构造、内部配筋排布逻辑、基础与路基层的贴合关系。设计过程中充分考虑道路行车安全需求，波纹造型既可以在车辆意外碰撞时起到缓冲吸能作用，也能通过规整的造型提升道路视觉引导效果，同时混凝土材质的选用兼顾了结构耐久性与后期维护便捷性。图纸内附带的通用说明部分，明确了混凝土标号要求、钢筋布设参数、施工缝处理规范、相邻路面衔接的平整度要求，所有尺寸标注均按照工程制图标准设置，兼顾现场施工的可操作性与设计精度。建模时对分隔带的波纹弧度、板块长度、基础厚度等参数都做了标准化统一，既保证批量预制的生产效率，也能满足现场快速装配的施工需求，同时针对不同路段的宽度调整需求预留了可变调节段的设计接口，无需重新调整整体结构即可适配局部路段的宽度变化，大幅提升了该套标准图纸的场景适配能力。整套设计从结构安全性、施工便捷性、场景适配性多个维度出发，形成了可直接复用的标准化土建工程设计成果，能够为各类道路的中央分隔带布设提供完整的设计参考与施工依据。
