多铰接式机械连接支座结构设计

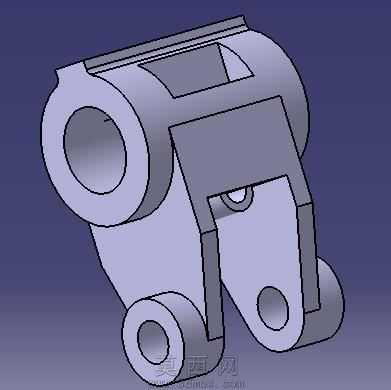

本作品为一款多铰接式机械连接支座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合规范，对各个铰接孔位、连接臂的尺寸参数进行了精准约束，确保各部件之间的装配间隙符合实际工况要求。模型整体采用一体化的块体结构设计，主体支撑臂采用渐变式截面造型，在保证结构刚性的同时有效降低了整体自重，三个不同朝向的铰接孔分别对应不同的外部连接件安装需求，孔位内部做了同轴度约束设计，能够适配标准销轴类零件的装配要求。建模阶段对支座的受力过渡区域做了圆角优化处理，避免应力集中问题的出现，中部的镂空槽结构既为配套的铰接活动件预留了运动行程空间，也进一步减轻了构件的整体重量。材质渲染阶段采用了金属哑光质感的材质表现，还原了钢制机械构件的真实表面质感，对孔位内壁、结构棱边做了光影细节处理，清晰展现出各个结构的衔接关系。设计过程中充分考虑了该支座的实际使用场景，三个铰接点位的空间布局经过反复调整，能够同时实现多方向的力传递与运动自由度约束，可广泛应用于各类需要多连杆铰接的机械传动场景中，整体结构无冗余设计，所有造型特征均服务于装配与受力需求，模型的各个特征参数均可编辑调整，方便后续根据不同的安装尺寸要求进行参数化修改，适配不同规格的机械系统装配需求。
