格雷迪排污卸载阀精细结构造型

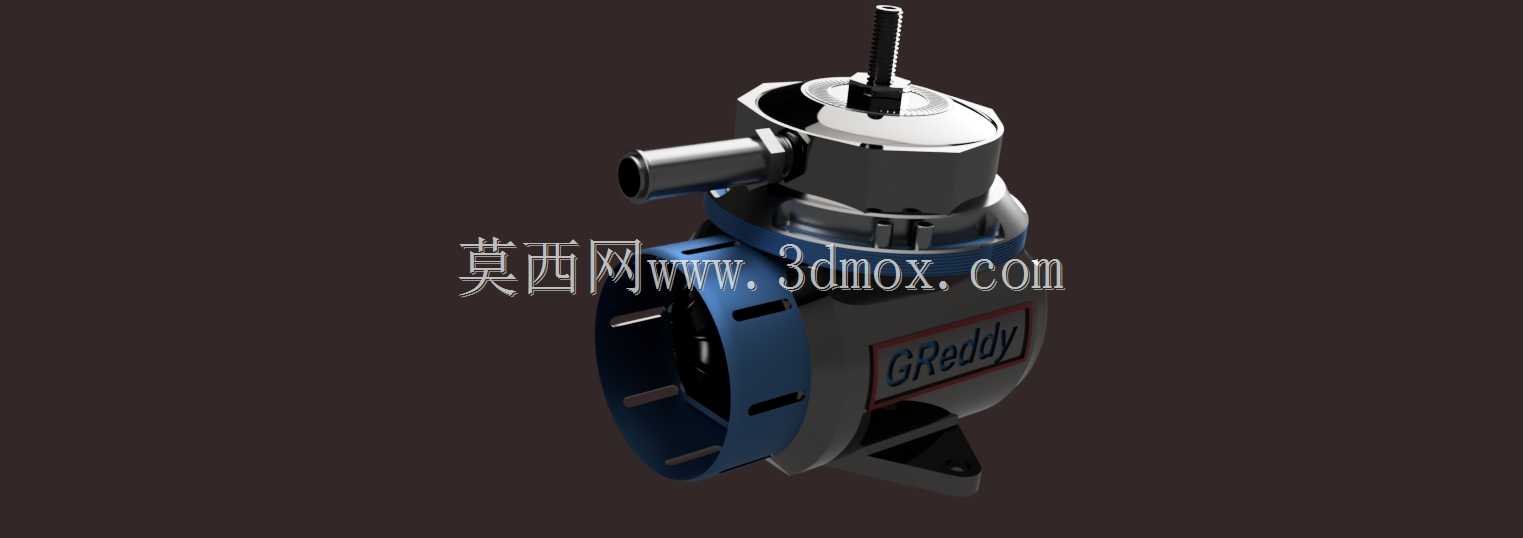

　　这套阀件三维造型围绕排污卸载工况的实际装配需求搭建，整体结构覆盖驱动端、阀体密封段、安装支座与外接管路接口，可直接用于流体管路系统的方案校核、装配干涉检查与现场安装边界推演。从现场使用场景来看，这类阀件常布置在承压管路、小型动力机组配套回路以及需要定期泄放积存杂质、卸载回路残余压力的工位，管路运行过程中，阀件既要承担通断控制的基础功能，也要在排污阶段将管路底部沉积的颗粒物、残液快速导出，同时在系统停机检修时完成压力卸荷，避免带压拆解带来的安全隐患。

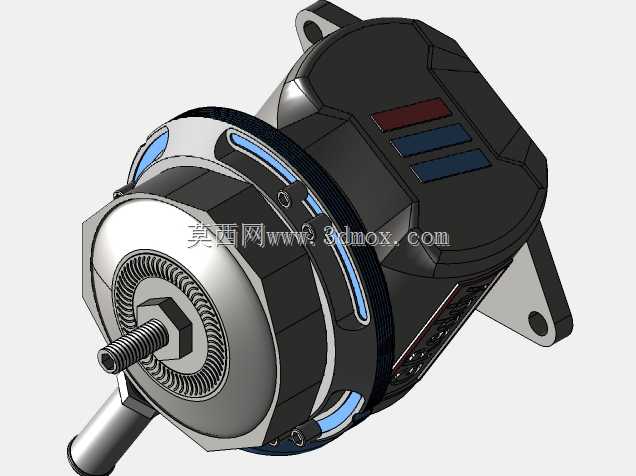

　　建模过程中优先还原了前端外露的螺纹杆接口结构，该段外螺纹采用标准管螺纹轮廓建模，牙型深度、螺距与端部倒角均按照实际管件对接要求绘制，装配时可直接与配套内螺纹接头旋合，端部预留的六角受力台对应扳手操作空间，现场安装时无需额外加工避让位即可完成拧紧作业。前端环形端面做了多层阶梯造型，最外圈的放射状齿纹结构并非装饰特征，对应实际产品的防滑锁紧环，用于阀盖与阀体配合段的周向防松，齿形的倾斜角度与齿高均按照手动旋紧的受力需求设计，既保证徒手辅助锁紧时的摩擦力，也不会在装配后出现锐边磕碰问题。

　　阀体中段的环形密封带是整个结构的设计重点，多层嵌套的环形槽分别对应O型密封圈、挡圈与定位衬套的安装位置，建模时每一道槽的宽度、深度都预留了密封件的压缩余量，槽底圆角处理避免密封圈装配时被锐边割伤，相邻槽之间的凸台高度差控制在合理范围，保证阀盖压合后密封件受力均匀，不会出现局部压缩量过大导致的永久变形，或是压缩量不足引发的介质渗漏。阀体侧面延伸出的斜向金属管路接口为排污导出通道，通道走向从阀腔最低位斜向引出，保证排污时阀腔内的残液与杂质可以依靠重力完全流出，不会在腔体内形成积液死角，接口的管径与主通路按照排污流量需求匹配，避免通径过小导致杂质堵塞通道。

　　上部的驱动端壳体采用多边形切面造型，区别于常规圆形阀盖的设计，切面结构既可以增加壳体的结构刚性，承受内部压力波动时的形变应力，也为顶部的状态标识条提供了平整安装面，三条平行的色标卡槽对应阀件的工作状态指示，装配时可嵌入红、蓝不同颜色的标识条，直观区分阀门的开启、关闭与卸载工位，操作人员在巡检时无需凑近读取铭牌，远距离即可判断阀位状态。驱动壳体两侧伸出的带孔安装耳板是整机固定的核心边界，耳板上的安装孔中心距、孔位直径与耳板厚度均按照常规支架安装标准设定，耳板与主壳体之间做了加厚过渡圆角，消除螺栓锁紧时的应力集中问题，安装时可直接穿入固定螺栓将阀件锁定在机架预设工位，耳板的开孔方向与主管路接口轴线保持垂直，保证管路对接时阀件不会受侧向扭矩发生偏转。

　　整体外形的最大轮廓尺寸以驱动端壳体外径为边界，两侧耳板的外伸长度、前端螺纹杆的伸出长度与侧排污口的斜向长度都在建模时做了明确标注，设备布局阶段可以直接调取模型核对周边管路、机架的预留空间：前端螺纹杆前方预留出接头与管路连接的操作空间，侧排污口下方预留废液收集管路的排布位置，顶部驱动端上方留出状态标识的观察空间，不会出现装配后工具无法伸入、管路互相干涉的问题。壳体表面的蓝色嵌条对应实际产品的密封装饰槽，既可以作为上下壳体配合的定位标记，也能在外观上快速识别阀件的系列规格。整个模型的所有配合面都按照实际装配公差逻辑搭建，相邻零件的止口配合长度、定位销孔位置、螺栓过孔间隙都符合机械设计规范，结构工程师可以直接在此基础上拆分零件、导出工程图，也可以将模型导入流体仿真环境，校核阀腔内部的流道走向、排污时的介质流速分布，针对杂质易滞留的区域调整流道圆角，进一步优化排污卸载的工作效率。
