带红色扳把的空气安全泄压阀结构

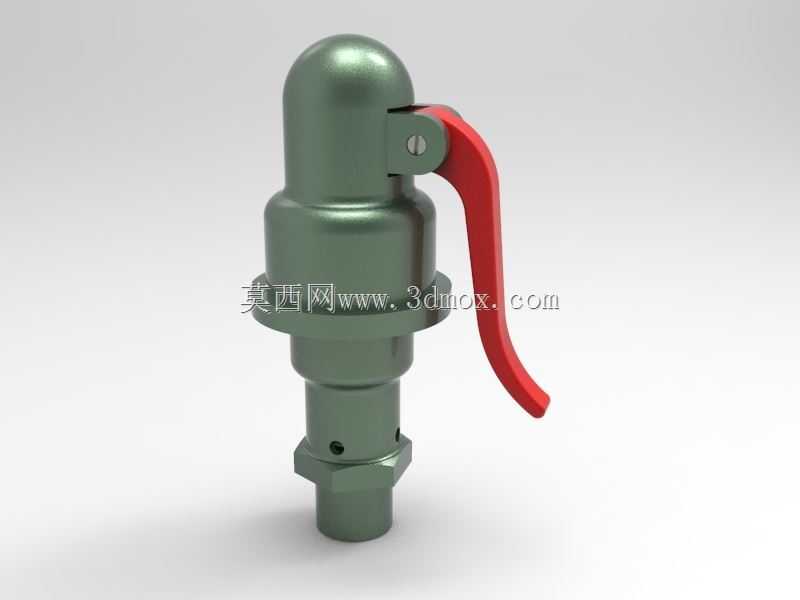

　　该模型呈现的是一种用于压缩空气系统的小型安全泄压阀，整体采用立式布置，阀体下部为外螺纹连接段，中部为六角安装与受力结构，上部为阀盖及弹簧调节区域，侧面配置红色手动扳把。此类阀件常见于空压机储气罐、气动管路、小型压力容器、压缩空气分配器以及实验或工艺气路中，主要作用是在系统压力超过设定值时自动开启，将多余气体排出，使压力回落到安全范围内，从而避免管路、罐体或密封元件因超压而损坏。

　　从结构逻辑看，下部外螺纹端承担与设备接口连接的功能，螺纹上方的六角面便于使用扳手施加拧紧力矩，也为安装时提供明确的夹持边界。阀体中段呈阶梯圆柱过渡，既容纳阀芯导向与密封部位，也形成气体进入阀腔的通道。上部较粗的圆柱壳体用于布置弹簧、阀瓣及压力调节相关零件，顶部采用圆弧封盖造型，使外露轮廓更加圆滑，同时减少突出棱角对人员操作和周边部件的干涉。红色扳把通过销轴铰接在阀体侧部，扳把下端呈弯曲延伸形态，便于人工提拉进行手动排放或动作检查；铰接位置的小轴销在模型中得到体现，说明该部位并非固定装饰，而是具有转动关系的功能结构。

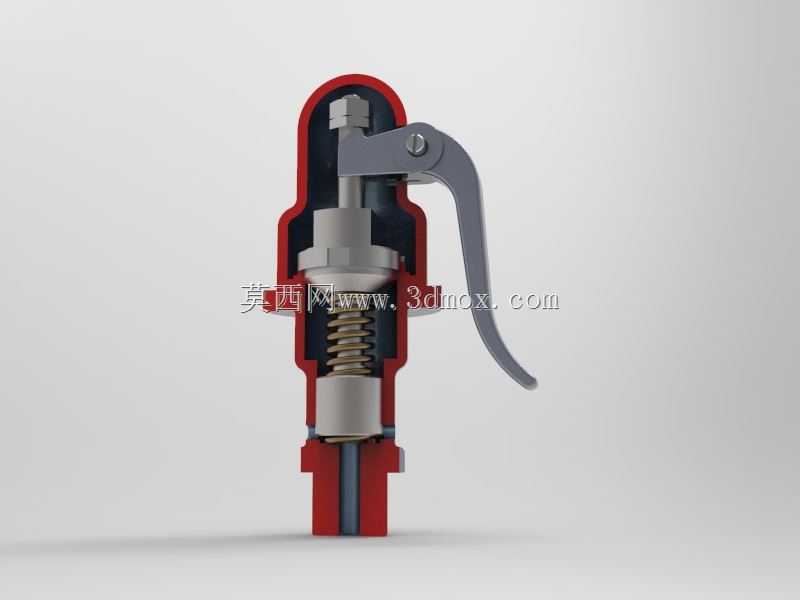

　　在实际使用中，安全阀的核心不是单纯截断气流，而是提供可靠的超压保护。正常压力下，内部弹簧通过预紧力将阀瓣压向密封面，阀门保持关闭；当介质压力升高并克服弹簧预紧力时，阀瓣被顶起，气体从阀口侧向或上部排出。压力下降后，阀瓣在弹簧作用下重新落座，系统恢复封闭状态。手动扳把的意义在于运维人员可在规定条件下提拉阀芯，验证阀瓣是否卡滞、排放通道是否通畅，尤其在压缩空气站房和储气罐附件中，这种可手动试验的结构具有较强的实用价值。

　　建模时需要重点表达几个装配关系：其一，下部螺纹接口与设备母螺纹之间的同轴度，螺纹直径和长度决定了可适配的接口规格；其二，六角段对边尺寸应与常用扳手空间匹配，若周围管路密集，需预留扳手旋转和人工操作余量；其三，侧面扳把处于竖直下垂位置时所占宽度较小，但其被抬起后会向侧上方摆动，因此在整机布局中不能只按静态轮廓计算空间，应校核扳把全行程范围内与管道、支架、罩壳的间隙；其四，阀体上部直径大于下部接口，安装孔位或护罩开口需按最大外圆留出装配通过尺寸。

　　外形上，阀体主体为金属质感的深灰绿色，表面按机加工与涂装件效果处理，圆柱段之间通过台阶和圆角过渡；红色扳把与主体形成明显色彩区分，既符合安全件醒目的识别习惯，也便于在三维总装中快速判断操作件位置。模型对销轴、扳把曲面、六角面、底部外螺纹以及阀体侧面小孔均有表现，适合用于气动系统原理展示、设备附件布置、维修培训动画或阀类结构设计参考。

　　进行设备选型或结构复核时，应把该阀作为压力安全元件看待，而不是普通管接头。安装位置通常选在储气罐顶部或靠近压力源的高位处，避免排污、积水和异物沉积影响阀瓣动作；连接时需保证螺纹旋合长度足够，同时不能让阀体承受管道强行拉扭。阀口周围应保留排气方向空间，手动扳把侧不得被护栏、线缆或其他管件遮挡。若将其放入完整空压机系统模型，可进一步连接储气罐、压力表、截止阀、排水器和供气管道，通过装配检查确认安全阀的检修可达性、扳把操作角度以及排放气流不会直对人员或敏感设备。

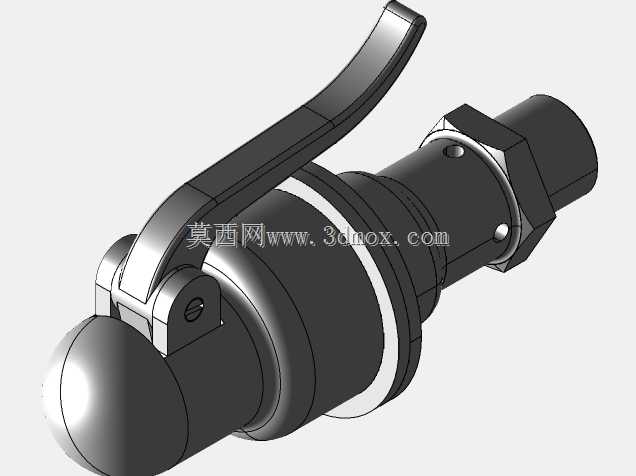

　　从三维设计角度看，这类零件适合采用回转体加侧置杠杆的建模思路：主体通过旋转特征形成多级圆柱、内腔和端部接口，六角结构通过拉伸或切除得到，扳把则采用曲面轮廓拉伸并配合圆角处理，销轴按独立零件装配。若后续用于工程细化，还需补充弹簧、阀瓣、密封垫、调节螺套等内部件，并依据实际口径、开启压力和排量参数校核通道面积与弹簧力。就外观模型而言，当前结构已经清楚表达了空气安全阀的典型外部形态、安装接口和手动操作方式，能够满足总装干涉检查、设备展示和结构认知的需要。
