镂空雕花激光切割钢闸门结构设计

　　这款带有机理镂空纹样的钢制闸门，主要面向商业空间隔断、厂区通道装饰门、景观围护以及设备防护围挡等场景使用。在实际工程里，这类构件并不承担重型防爆门的抗冲击职能，而是兼顾通风透光、视觉遮挡与装饰造型，常见于室内外需要划分动线却又不希望完全封闭视线的位置。门体采用平板钣金加四周框体的组合思路，面板通过激光切割形成连续不规则孔洞，既减轻整体重量，也让气流和光线能够穿过板面，避免实心钢板在封闭区域内产生压抑感。

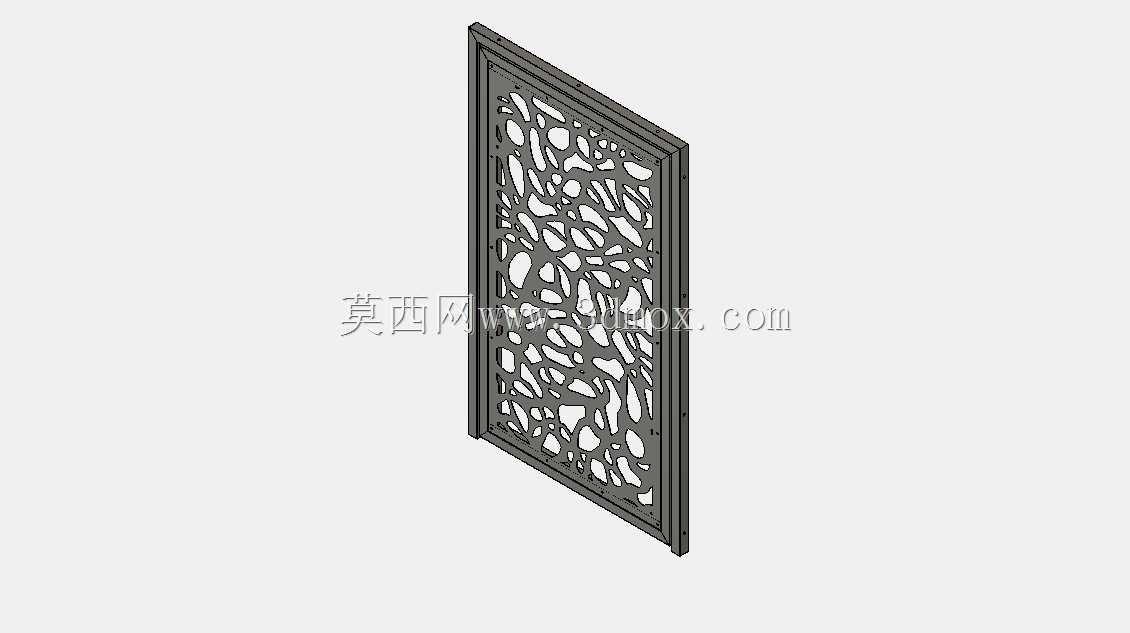

　　从结构上看，外围由折边或型材式边框承担刚性，中间雕花板作为主要饰面与受力薄板。边框截面形成封闭或半封闭的加强轮廓，能够约束薄板在运输、吊装和启闭过程中的翘曲变形。雕花区域虽然开孔率较高，但孔与孔之间保留了连续交错的金属筋络，这些筋络在视觉上呈自由流线形态，在力学上则相当于分布在整块板面上的异形加强肋，能够把局部载荷分散到四周框体，减少薄板受按压后出现的凹陷。设计时需要重点控制最小连接桥宽度，过窄会导致激光切割后热变形明显、运输中容易断裂，过宽又会削弱镂空通透效果。

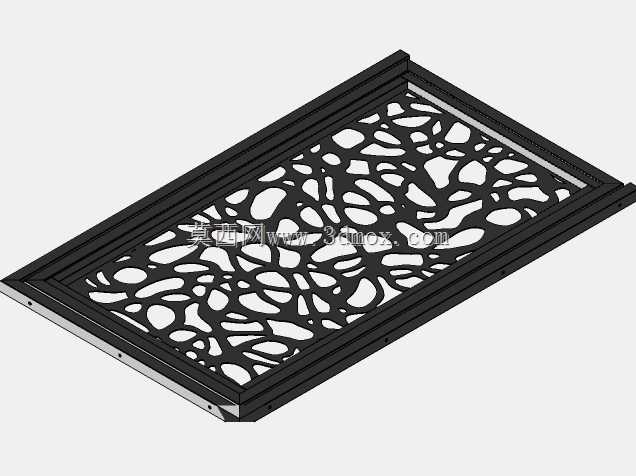

　　建模过程中，边框与面板的装配关系要表达清楚。面板通常嵌入框体槽口或搭接到框体内侧，再通过焊接、螺钉或压条固定。若采用焊接，需在图纸阶段考虑焊点位置避开细密花纹的薄弱桥位，并在背面设置断续焊段，减少连续热输入造成的板面波浪变形。若采用可拆卸连接，则边框上应预留安装孔，孔边与花纹边缘保持足够距离，防止紧固时局部应力集中。门体四角的拼接方式也很关键，斜接角外观整洁，但对切割和焊接精度要求较高；直拼角加工更直接，适合后期通过打磨和表面处理掩盖接缝。

　　安装边界方面，这类闸门需要与现场立柱、预埋件或铰链支座配合。三维结构中应明确门体厚度、外框宽度以及铰链侧的安装面。若作为平开门使用，铰链承受的不仅是门体自重，还包括反复启闭产生的扭矩，因此框体在铰链位置宜局部加厚或增设补强板。若作为滑动隔断使用，顶部导向件和底部承重轨道的位置要避开雕花薄弱区，尽量把荷载传递到外框。门体与周边固定结构之间应保留合理间隙，既满足开启摆动，又避免热胀冷缩或安装误差造成摩擦。

　　激光切割工艺对纹样设计有直接影响。尖角、微小圆环和突然收窄的桥位在切割时容易产生烧蚀、挂渣或起步穿孔缺陷，因此图案过渡应尽量保持圆滑，孔洞尺寸不宜小于板厚对应的工艺极限。薄板切割后还需进行校平，尤其是大面积镂空件，残余应力释放后会出现扭曲。表面处理可根据使用环境选择喷涂、喷塑或氧化防护；户外场景下，切口裸露边缘必须做好防腐，因为镂空后边缘总长度远大于普通实心门板，腐蚀风险也相应增加。

　　在设备防护用途中，该门体可安装在机械工位外侧，既阻止人员直接接触运动部件，又允许操作人员观察内部状态，同时满足散热需求。用于商业装饰时，它可以作为背景墙、走廊隔断或入口门，背光条件下镂空纹理会形成明显投影效果。结构建模除了呈现外观纹样，还应把框体折边、拼接缝、安装孔和加强位置表达完整，使后续加工人员能够直接据此判断板材下料、折弯、焊接和表面处理的工艺顺序。整体设计的核心，是在装饰性图案与钣金可制造性之间取得平衡，让复杂外观不脱离实际门体的强度、安装和维护要求。
