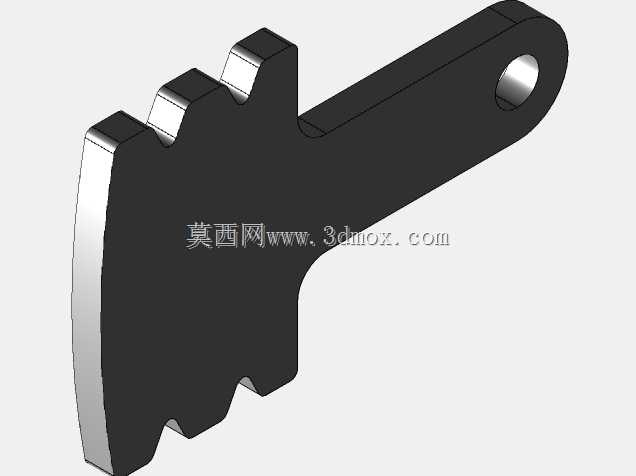

锤磨机耐磨锤头安装适配结构

这类耐磨锤头主要适配bennox系列锤磨机的激光切割机轴组安装位，是矿石粉碎、固废破碎、生物质原料预处理环节中直接接触物料完成冲击破碎作业的核心易损部件，安装在转子轴组的销轴位置，随转子高速回转时依靠冲击动能将进入破碎腔的大块物料击碎，同时配合腔体内的衬板完成物料的搓磨、剪切破碎，最终将物料处理至符合筛网孔径要求的出料粒度。从结构设计来看，该锤头采用单销轴悬臂安装形式，端部的通孔为安装定位孔，孔径与配套轴组的销轴直径采用间隙配合公差，装配时可快速穿入销轴完成固定，预留的间隙能够抵消工作过程中锤头受热产生的膨胀量，避免销轴抱死无法拆卸更换。锤头的工作端采用多齿形轮廓设计，不同位置的凸齿分别对应不同的破碎作业阶段：靠近回转外侧的齿尖线速度最高，承担主要的大块物料初碎冲击功能，齿尖做了加厚处理以提升抗冲击磨损性能；内侧的齿槽结构则在锤头回转过程中带起物料，形成料层间的互相撞击，同时对初步破碎后的小块物料进行二次剪切破碎，有效提升破碎效率，减少过粉碎现象。设计时充分考虑了锤头的磨损均匀性，整体轮廓沿回转方向做了弧度过渡，避免直角位置在高速冲击下出现应力集中导致的崩块断裂，工作端面的厚度从安装端向打击端逐步递增，在保证打击端足够耐磨厚度的同时，控制整体重量，降低转子回转时的不平衡量，减少设备运行时的振动载荷。安装边界方面，该锤头的安装臂长度适配对应型号锤磨机的转子半径，安装后锤头外圆回转轨迹与腔体内衬板的间隙控制在合理范围，既不会因为间隙过小导致锤头与衬板碰撞干涉，也不会因为间隙过大造成物料在腔体内滞留，降低破碎效率。材质适配高铬铸铁或合金钢堆焊工艺，打击面可根据破碎物料的硬度选择不同的耐磨层厚度，处理高硬度矿石时可在齿尖位置额外堆焊硬质合金层，大幅延长锤头的更换周期，减少设备停机维护时间。实际使用中，这类锤头属于周期性更换的易损件，结构设计上的快装特性能够大幅缩短更换作业的时长，对称式的轮廓在一侧齿面磨损到极限后，可翻转锤头使用另一侧的打击面，进一步提升配件的利用率，降低生产运营中的配件成本。
