带涵道保护圈的小型四旋翼飞行机架

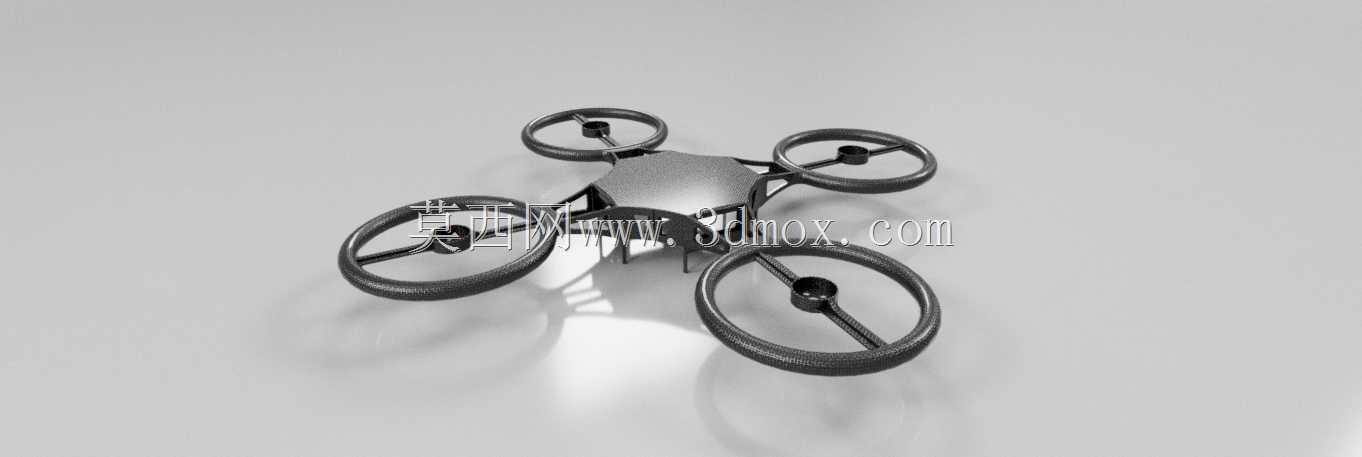

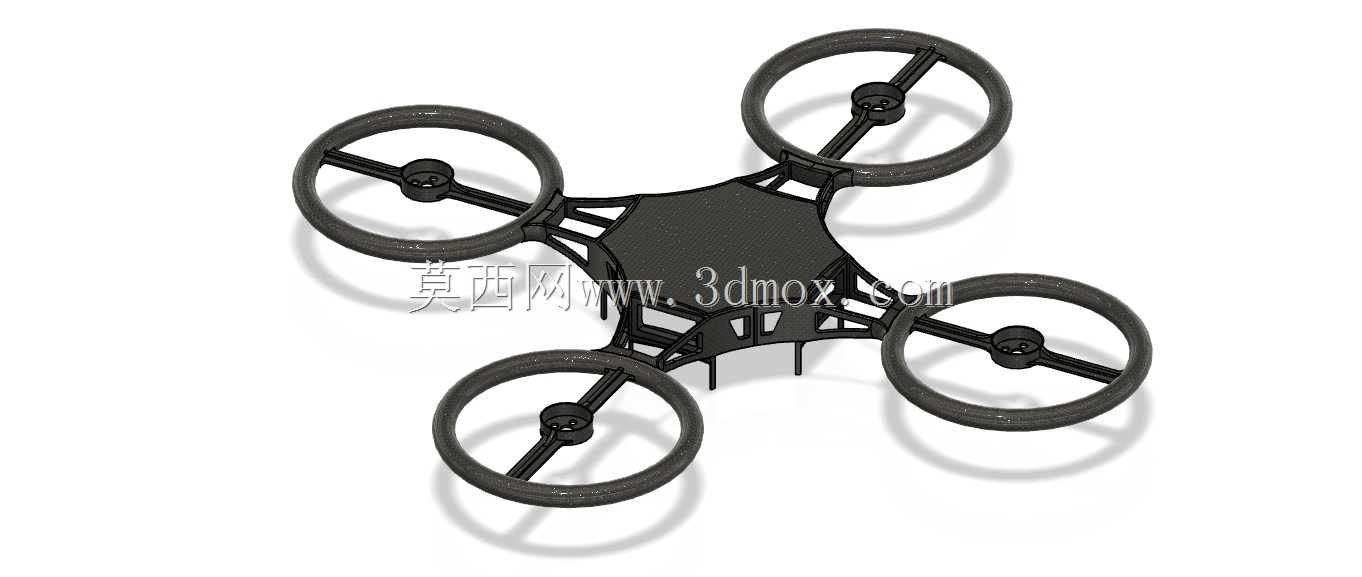

　　这套小型四旋翼飞行机架采用中心承载板向四角延伸的十字布局，四个机臂末端布置动力安装位，外围由环形保护圈将旋翼完全包围，整体结构紧凑，适合在室内、人员附近或狭窄通道中执行低空飞行任务。涵道式保护圈并不仅仅是防撞附件，它同时承担机臂端部定位、旋翼气流约束和落地支撑的作用。当飞行器贴近墙面、管线或货架移动时，外圈可以先接触障碍物，避免桨叶直接撞击；在巡检教学、实验室演示、仓储通道拍摄等场景中，这种结构能明显降低误碰造成的桨叶断裂和设备损伤风险。机架中心区域为主要载荷安装面，板面预留了多处连接孔与减重槽，可布置飞控板、电池、接收机、摄像头或小型传感器。设计时将中心板做成近似多边形的封闭承载面，能够在较轻质量下保持抗弯刚度；

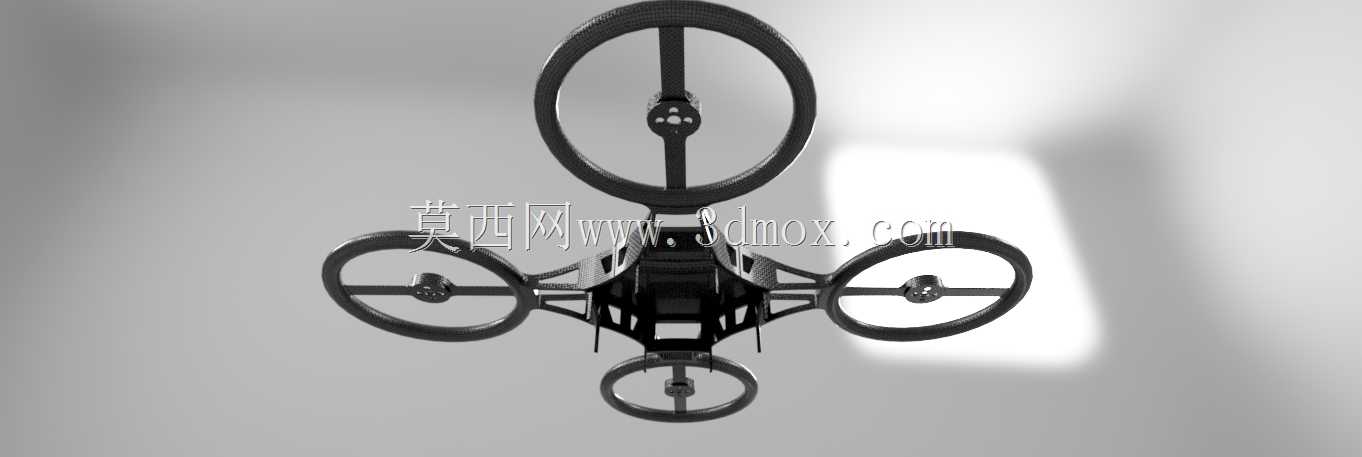

　　机臂与中心板之间通过加强筋过渡，减少悬臂根部的应力集中。四角动力座的位置与环形保护圈同轴，电机安装孔围绕轴线分布，便于保证旋翼旋转中心与涵道中心重合，从而降低偏心带来的振动和气动损失。从安装边界看，四组涵道圈构成整机最大外轮廓，机架下方伸出若干支撑柱，用于安装电池托架、任务载荷或起落连接件。支撑柱高度需要结合电池厚度、摄像头视场和地面间隙确定：过低会影响腹部设备布置，过高则会抬高重心并增加降落冲击。环形保护圈与机臂之间采用辐条式连接，辐条沿径向布置，既把桨叶限制在保护圈内，又为电机线缆提供贴近机臂的走线空间。线缆可沿臂杆内侧汇入中心板，避免外露缠绕旋翼。结构选材上，这类小尺寸机架常面向轻量化成型工艺，中心板、机臂、

　　保护圈和支撑柱可通过一体化建模检查装配干涉，再按样机需求选择轻质板材加工或注塑成型。保护圈截面需要兼顾刚度与壁厚均匀性，过薄会在侧向碰撞后变形，过厚则增加无效质量；辐条数量和宽度也会影响气流，建模时应在结构强度与通风面积之间平衡。动力座的孔位、电机外径、桨叶直径和涵道内径构成关键尺寸链：涵道内壁与桨尖之间应保留合理间隙，间隙过大削弱涵道约束效果，过小则容易因装配公差或振动导致擦圈。中心板上的孔位应按照飞控安装标准、电池固定方式和传感器接口排布，边缘留出线束弯折半径。机臂长度决定电机轴间距，也直接影响飞行姿态力矩；在相同旋翼尺寸下，轴距增大可提升姿态稳定性，但会削弱穿越狭窄空间的能力。该机架将保护圈外径作为外形控制尺寸，

　　使四轴在有限空间内具有明确的安全包线。落地或碰撞时，环形圈先于桨叶受力，冲击力经辐条、机臂传递到中心板，加强筋和过渡圆角用于避免根部脆断。三维结构设计中还需检查电池拆装路径、摄像头俯仰空间、飞控减震安装位置以及螺旋桨拆换便利性。整机下部支撑结构应使机架在水平放置时保持稳定，保护圈同时接触承载面，减少侧翻倾向。对于教学和研发用途，该结构可作为飞控调试、气动对比、涵道防护验证和轻量载荷搭载的基础平台；对于工程应用，它适合短距离室内巡查、设备外观查看、狭小空间影像采集等低风险飞行任务。建模过程中，中心板、臂杆、涵道圈、电机座和支撑柱之间的配合关系需要完整表达，尤其要关注同轴度、孔位间距、壁厚变化和装配间隙，使数字模型既能用于外观评审，也能直接支撑后续加工、打样与装机验证。
