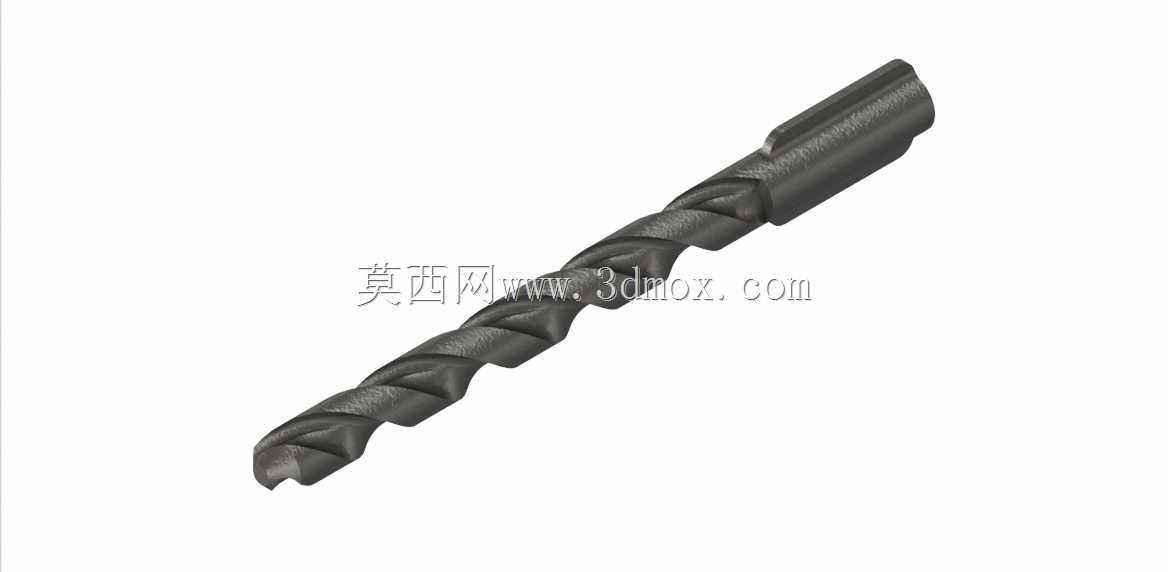

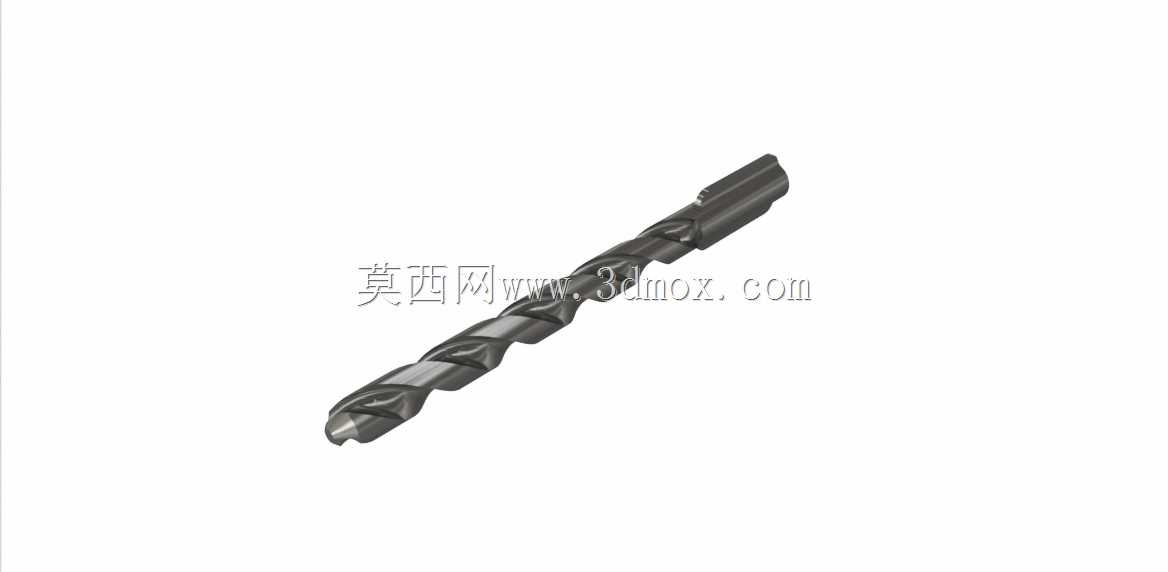

这款直柄麻花钻主要面向金属、塑料及复合材料上的常规孔加工场景,常见于钳工台钻、立式钻床、加工中心以及手持电钻的配套使用。刀具整体采用细长回转体布局,工作部分由两条连续螺旋排屑槽构成,端部形成对称切削刃,后端为圆柱直柄,用于装入钻夹头并传递旋转扭矩。模型重点还原了钻头从刀尖、刃带、螺旋槽到夹持柄部的连续几何关系,便于在工装设计、刀库布置、夹具干涉检查和加工演示中直接调用。
从实际用途看,6mm规格钻头适用于连接板、支架、壳体、导轨安装座等零件的预制孔、过孔及螺纹底孔加工。螺旋槽不仅承担排屑通道作用,也决定了切削液或压缩空气进入切削区的路径;槽底圆弧过渡能够降低应力集中,避免深孔进给时因切屑堵塞造成扭转折断。刀尖区域保留横刃和主切削刃的基本形态,两个主后刀面形成定心结构,使钻入阶段不易跑偏。外圆刃带在孔壁内起到导向和修光作用,能够在进给过程中维持孔径稳定。
结构设计上,模型以直径6mm作为切削部分公称尺寸,螺旋槽节距按25mm构建,整体高度约60mm。该尺寸比例适合中小型零件的浅孔至中等深度孔加工,柄部直径与工作部分保持一致,属于典型直柄钻形式,夹持边界简单,不需要莫氏锥套或专用变径套。装配时,钻夹头夹持范围应覆盖柄部圆柱段,避免夹到螺旋槽区域;刀具轴线需与主轴轴线重合,径向跳动过大时会造成孔径扩大、孔壁粗糙度变差以及刃口过早磨损。

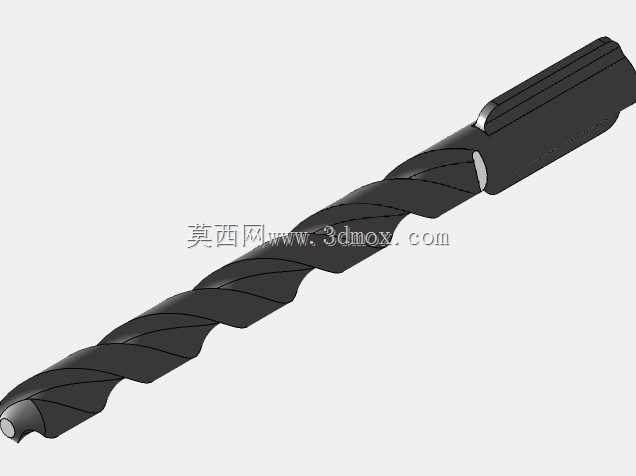

在三维建模处理中,螺旋槽采用沿刀具轴线连续扭转的扫掠思路,槽截面从刀尖向柄部平滑延伸,保证刃口厚度、槽宽和芯厚变化符合钻头受力特点。芯部厚度沿轴向逐渐增加,可提高扭转载荷下的刚性;外缘刃带宽度较窄,既能减少与孔壁摩擦,又能保持导向能力。柄部末端设置简化平面结构,可用于表达夹持定位或防转特征,在装配动画中能够清楚展示钻头装入夹头后的位置关系。
工程应用时,该模型可用于钻孔工位的空间校核。例如在多轴钻削工装中,需要确认相邻钻头中心距、夹头外径与工件压板之间是否干涉;在自动化设备中,可将其放入主轴或刀库模型内,检查换刀路径、安全高度以及工件夹具的避让距离。对于教学或工艺展示,该模型也能直观呈现麻花钻的切削部分与夹持部分区别:前端负责定心、切削和排屑,后端负责装夹和扭矩输入。
使用边界方面,60mm的总长决定了有效钻孔深度受螺旋槽长度和夹头夹持长度共同限制,实际进给不能让夹头靠近工件表面。若用于深孔加工,应增加分段退钻排屑;若用于薄板钻孔,则需控制进给压力,防止钻头穿出时产生毛刺或卡滞。模型外形尺寸紧凑,适合放入标准刀具库进行干涉仿真,也可作为五金刀具、钻削工装和机加工艺方案中的基础零件使用。
