仓库物料运输手推车三维结构设计

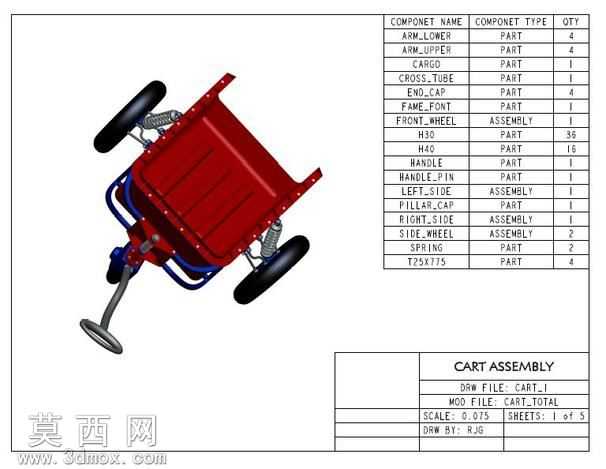

本模型为面向仓库物料转运场景设计的手推车，整体采用三维参数化建模方式完成全装配结构搭建，建模过程严格遵循机械设计规范，对每一个零部件的尺寸、装配关系都做了精准定义，可直接用于结构验证、工程出图或二次设计优化。模型整体以经典红色货斗为核心承载部件，货斗采用带加强筋的钣金弯折结构设计，既保证了足够的承载刚度，又通过薄壁结构控制了整车自重，货斗边缘做了卷边处理，避免使用过程中剐蹭物料或操作人员。行走系统采用三轮布局，后部两个大尺寸橡胶轮搭配前部单万向支撑轮，大尺寸轮体适配仓库常见的不平整地面，可有效降低推行阻力，万向轮结构可实现小半径转向，适配仓库狭窄通道内的灵活移动需求，轮组与车架之间设置了简易减震结构，可缓冲运输过程中的颠簸，避免易碎物料在转运中受损。车架部分采用圆管交叉焊接结构，通过多根横纵布置的管件分散承载应力，推把部分做了符合人体工学的弯折角度设计，握持位置设置了防滑结构，长时间推行不易产生疲劳感。模型完整还原了手推车的全部装配层级，包含上下摆臂、货斗、交叉管、端盖、前后轮组、把手、侧轮、弹簧、紧固件等数十种独立零部件，每一个零件都配置了对应材质属性，金属车架部分赋予了哑光金属漆材质，橡胶轮赋予了带纹理的黑色橡胶材质，货斗部分赋予了高饱和度红色烤漆材质，渲染效果真实还原了实体手推车的视觉质感。设计过程中充分考虑了仓储场景的实际使用需求，整车承载区域做了低重心设计，运输过程中不易发生侧翻，所有外露的连接部位都做了圆角钝化处理，不存在尖锐凸起，可有效降低作业过程中的磕碰风险。整体结构简洁可靠，没有冗余设计，零部件通用化程度高，后期维护更换配件成本低廉，既可以作为仓储物流设备的设计参考，也可用于相关课程的机械结构教学演示，帮助学习者理解小型运输类机械设备的装配逻辑与设计思路。
