卧式钻机空气接收器储气罐结构模型

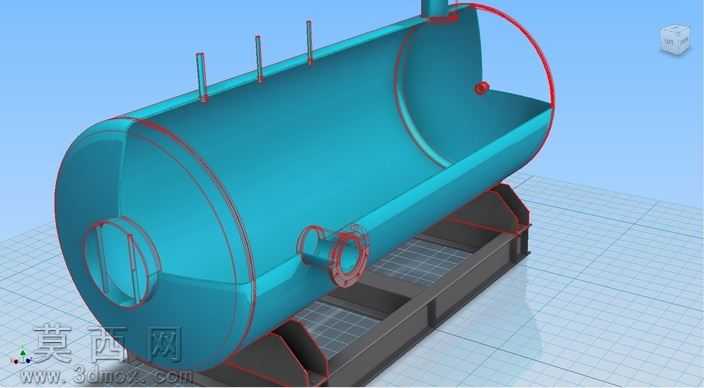

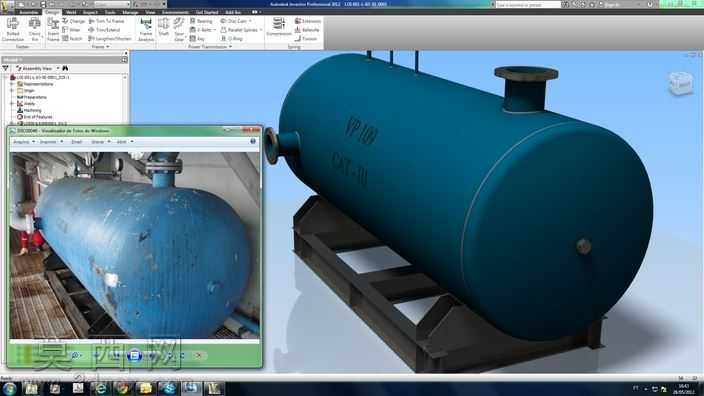

本模型为石油钻井作业配套的卧式空气接收器，也就是钻机配套储气罐的三维结构模型，建模过程严格参考巴西SSV-51钻井平台的实装设备尺寸，还原了现场在用设备的真实结构与外观特征。建模阶段首先根据实物测绘的尺寸参数，搭建卧式圆柱形罐体的基础曲面，通过旋转特征生成罐体的主筒体与两端椭圆封头，确保筒体壁厚、封头曲率完全符合压力容器的常规设计规范，同时还原了罐体表面因长期户外作业产生的漆面磨损、磕碰痕迹等细节，让模型的写实度大幅提升。模型完整还原了设备的全部功能结构：罐体顶部设置的竖向法兰接口用于接入压缩空气管路，侧面的侧向法兰接口用于对接下游用气设备，封头位置的小型接口用于安装压力检测、排污放空的配套阀件；罐体底部配套的型钢焊接鞍式支座，通过合理的筋板布局与支撑结构设计，还原了实装设备中承托罐体、分散载荷的结构特点，支座上的安装孔位、防滑垫板细节都做了精准复刻。材质与渲染阶段，罐体主体采用哑光工业蓝漆材质，调整材质的粗糙度与细微凹凸纹理，模拟户外使用后漆面老化、带少量污渍的真实质感；法兰接口采用铸钢金属材质，还原金属加工面的哑光金属光泽；支座部分采用深色防锈漆材质，区分焊接部位的纹理差异，渲染时搭配工业场景常用的环境光，让模型的光影效果贴近现场实拍的视觉感受。设计过程中充分考虑了设备的实际功能逻辑，罐体的容积参数、接口通径、支座间距都参考同类型钻机配套储气罐的行业标准，既保证了模型外观的写实性，也让内部腔体、接口连通的结构逻辑完全符合真实设备的工作原理，可用于石油钻采设备的结构展示、作业场景搭建、相关配件的配套设计参考，也可作为压力容器类设备建模的参考案例，帮助从业者理解卧式承压储罐的结构设计要点与现场安装布局逻辑。
