野外自给式无地基装配式生态住宅

　　这套三维结构方案面向无市政配套的野外驻点、临时安置、偏远观测站点等场景，核心解决传统砖混建筑依赖地基、施工周期长、场地破坏大、资源无法自持的痛点。整体建筑采用模块化箱体拼接逻辑，主体承重结构为预制钢构框架搭配复合围护墙板，所有构件均在工厂预制完成，现场仅需完成模块对位拼接与管线快接，无需开挖浇筑传统混凝土地基，箱体底部设置可调式支撑脚，可适配坡度不大于8%的草地、砂石地、硬化荒地等多种场地，支撑脚单点承载能力按12kN设计，可通过调节螺杆高度补偿场地高差，安装完成后场地无需大规模平整，撤离场地后可快速复原地表植被，完全满足临时驻点、救灾安置点快速部署的使用需求。

　　从功能配置层面，整套住宅将能源自持与资源循环作为核心设计目标，屋面区域整合了小型风力发电单元与光伏铺设预留位，配套储能柜体安置在箱体内部设备间，可满足日常照明、小型家电、给排水泵的用电需求，无需外接市政电网。给排水系统分为净水供给与集水回用两个独立回路，屋面设置导流槽收集自然降水，经过滤净化单元处理后接入生活用水管路，生活灰水经简易处理后可用于周边植被灌溉，整套系统无需外接市政供水管网，在远离基础设施的区域可实现长期独立运行。

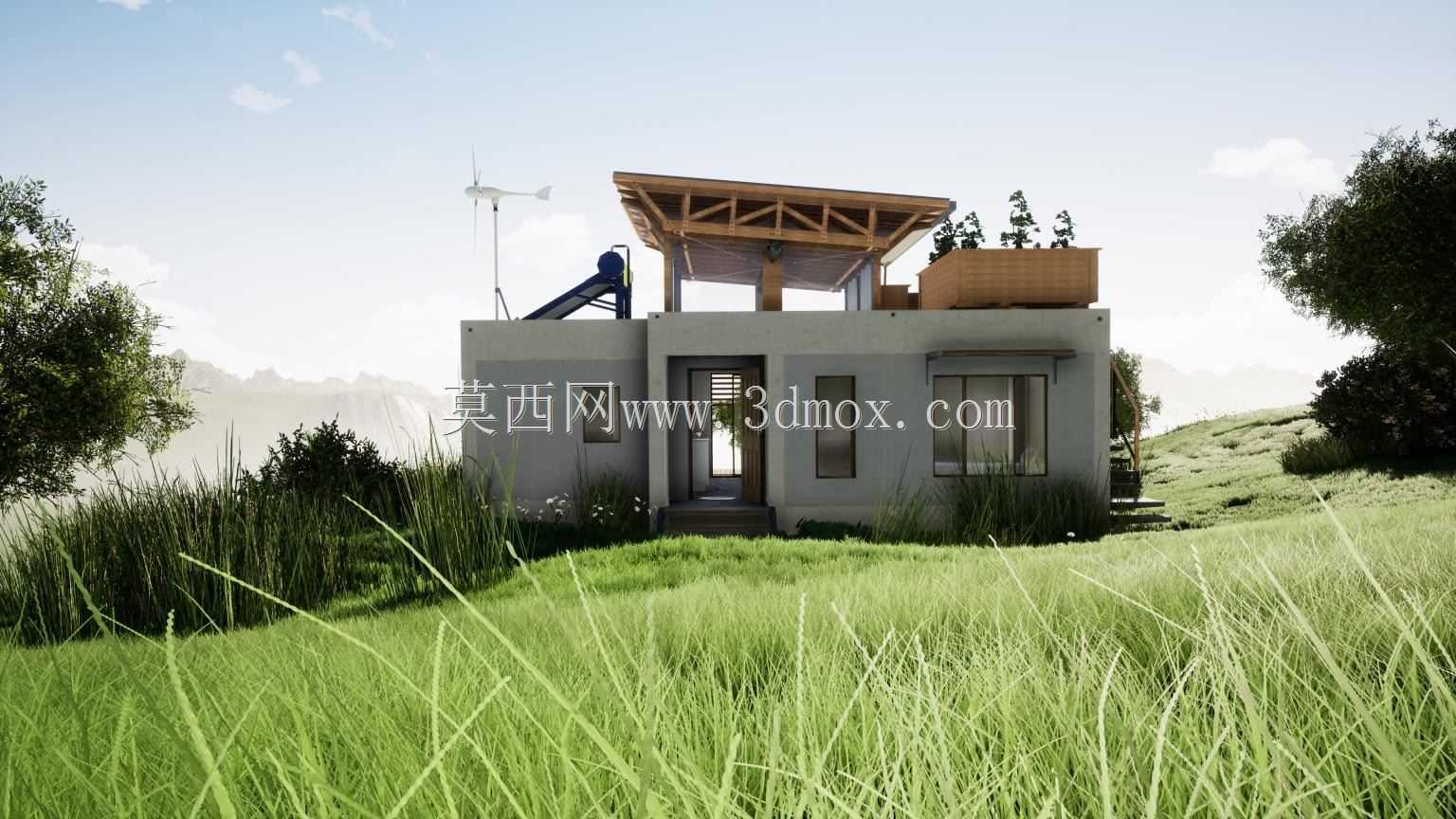

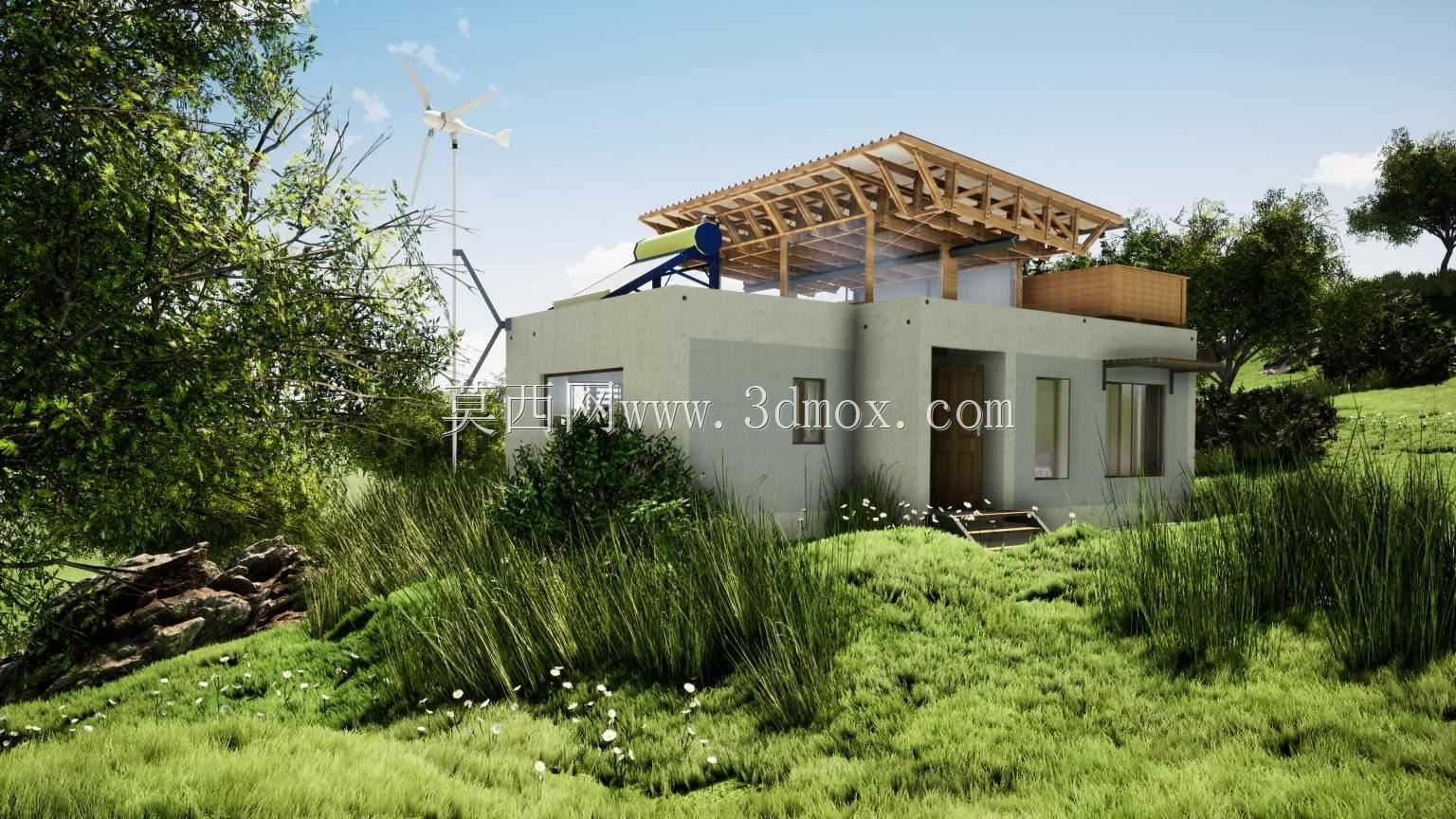

　　主体居住单元采用55平方米标准箱体模数，平面布局划分出居住休憩区、简易操作区与设备安置区，箱体外壳采用标准化块体拼接设计，围护层为保温隔热复合板材，兼顾野外环境下的隔热与防寒需求。箱体顶部预留了开放式露台框架，采用外露桁架式木结构造型，既可以作为户外休憩空间，也可预留种植槽位置用于小型绿植栽培，露台侧边预留了风电设备的安装支座，安装边界与屋面结构主梁直接连接，避免后期附加荷载对围护板造成破坏。

　　结构建模过程中，所有模块的连接节点均按快装逻辑设计，钢框架之间采用螺栓定位连接，无需现场焊接作业，墙板与框架之间采用卡扣式压条固定，拆装过程无建筑垃圾产生。除标准55平独立单元外，方案还预留了半独立单元与复式叠拼单元的拼接接口，可根据使用人数横向扩展箱体数量，也可竖向叠加两层模块拓展使用空间，多个单元拼接时的管线接口采用统一快接规格，水电回路可自动并联通联。

　　针对应急救灾场景，整套模块的运输边界适配标准货运车辆的装载尺寸，单个箱体模块宽度控制在2.4米以内，长度不超过6米，无需特殊超限运输手续，运抵现场后仅需小型起重设备配合即可完成就位，整套标准单元的现场安装作业可在数日内完成，远快于传统砌筑建筑的施工节奏。箱体底部的支撑结构同时考虑了场地排水需求，箱体底板离地高度预留300毫米间隙，避免场地积水侵入室内，同时在底板下方预留了管线穿行空间，水电管路可沿箱体底部架空布置，无需在场地内开挖管沟。

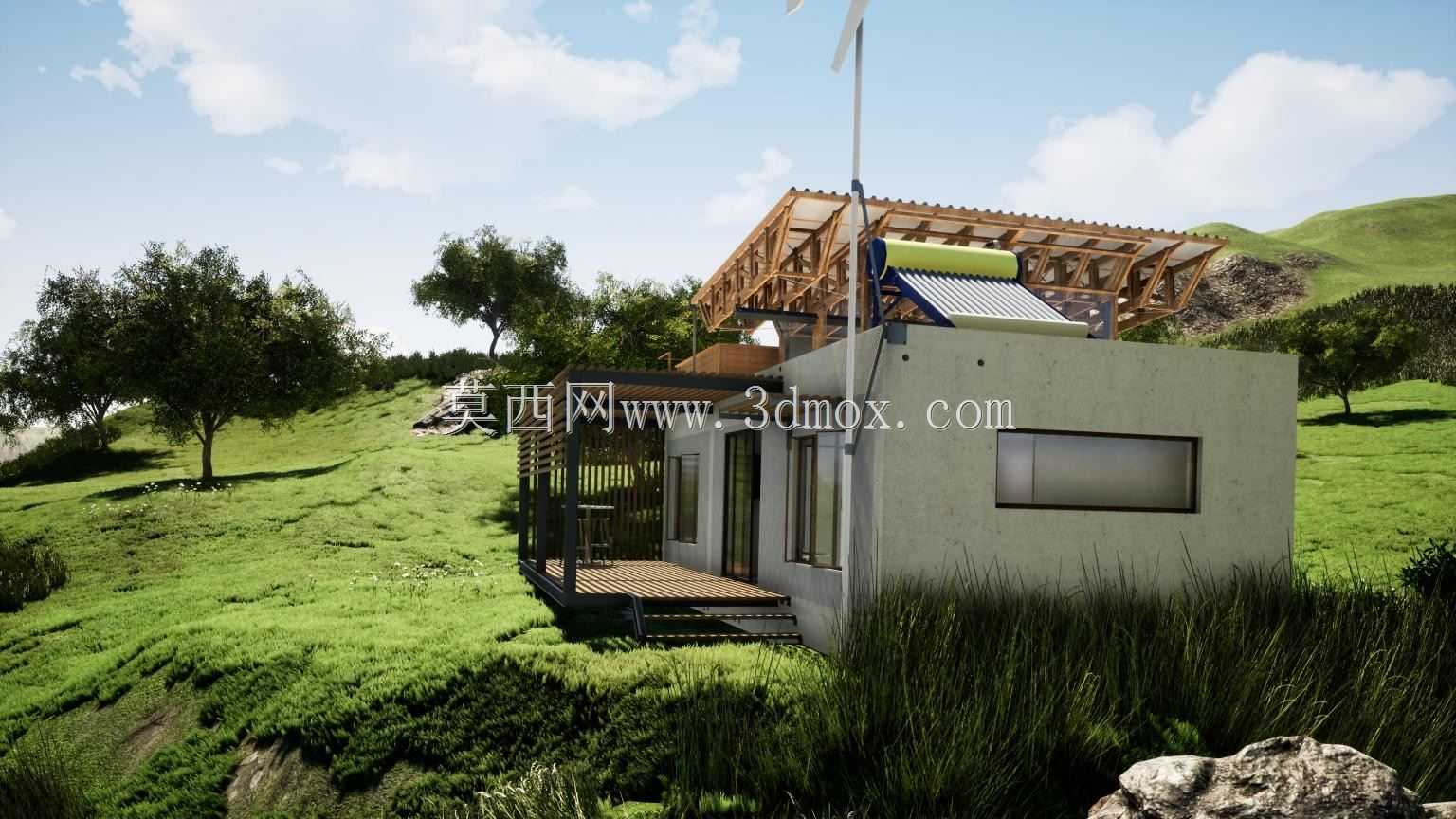

　　露台部分的桁架结构单独做了荷载验算，除承担自身屋面荷载外，还预留了小型设备与人员活动的附加荷载，种植槽区域做了独立防水与阻根层设计，避免长期栽培绿植对屋面结构造成侵蚀。风电立杆的安装位置设置在箱体边角的主立柱上方，直接将风载荷传递至底部支撑脚，避免悬臂荷载对箱体框架造成额外弯矩。整套模型完整还原了围护墙板、承重框架、支撑脚、露台桁架、能源设备支座、管线预留接口的全部结构细节，可直接用于模块化建筑的方案演示、结构校核与安装流程模拟，为无基础设施区域的快速建筑部署提供完整的结构参考。
