五层三列组合式仓储存储货架设计

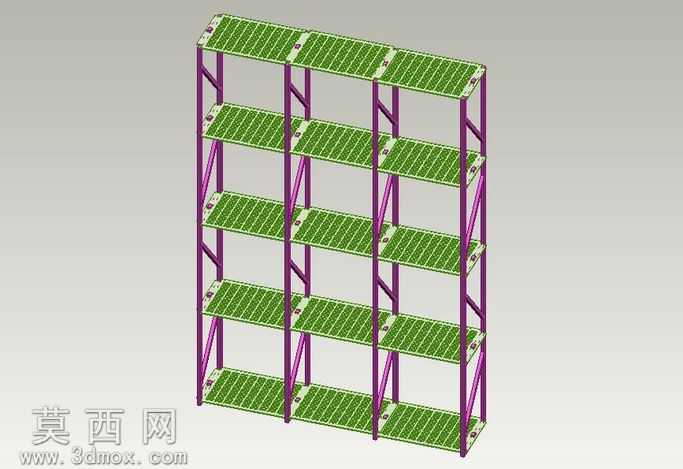

本作品为多层组合式存储货架的三维设计模型，整体采用模块化拼接的设计思路，在三维建模过程中优先遵循仓储设备的结构稳定性与空间利用率核心设计原则，整体结构为五层三列的排布形式，可实现多品类物料的分层分类存放。建模阶段首先完成货架主体支撑框架的参数化搭建，竖向支撑构件采用等截面型材结构，相邻竖向支撑之间设置斜向加强筋结构，通过三角稳定结构抵消货架满载时产生的侧向扭力，避免架体出现形变垮塌的风险；横向承载层板采用整幅平面结构，层板边缘设置翻边强化结构，提升层板自身的抗弯折能力，避免放置重物时出现层板中部下凹的问题。材质渲染阶段对不同构件做了区分处理，竖向支撑与斜向加强结构采用紫色金属烤漆材质，还原工业仓储货架的表面处理工艺，凸显金属构件的厚重质感与结构强度；层板表面采用绿色防滑纹理材质，模拟仓储货架常用的防滑层板表面效果，既可以增大层板与存放物料之间的摩擦力，避免物料滑落，也通过色彩区分让架体的功能区域划分更加清晰直观。结构设计上采用可拼接的模块化单元设计，单组货架单元可根据实际仓储空间需求进行横向或纵向的拓展组合，适配不同面积、不同高度的仓储场景；各构件之间的连接位置预留了标准装配接口，可通过标准紧固件完成快速组装，无需复杂的现场焊接作业，降低安装与后期维护调整的成本。层间高度经过合理测算，既保证了每层拥有充足的存放空间，可适配不同高度的常规仓储物料存放需求，也避免了层间距过大造成的竖向空间浪费，最大化提升单位空间的存储容量。整体架体的底部设置了平整的支撑脚结构，可均匀分散架体满载时对地面的压强，避免损伤仓储地面，同时也可根据使用需求选配脚轮组件，实现货架的灵活移动转运，适配生产车间临时物料周转、仓储区固定存储等多元使用场景。建模过程中对所有构件的装配公差做了合理预留，保证各部件组装时不会出现干涉问题，模型结构完整无破面，可直接用于生产加工的结构参考、仓储场景的布局规划演示等用途。
