Arduino用KY002冲击振动传感模块结构

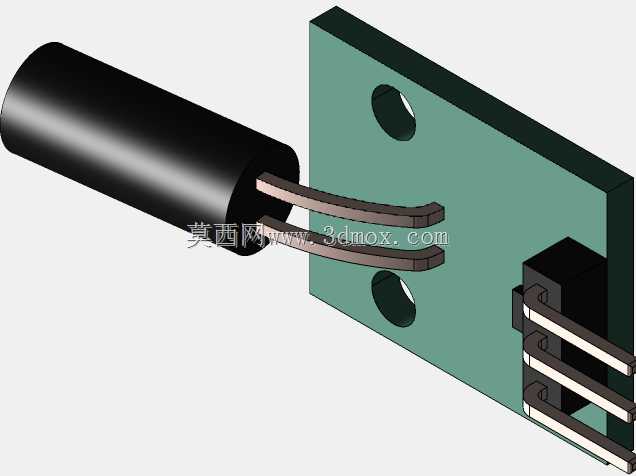

　　这套三维结构围绕小型冲击传感模块展开，主体由圆柱式弹簧开关、绿色安装基板、折弯金属引脚和三Pin排针接口组成，常用于开源硬件教学、实验台状态采集、简易跌落报警、设备碰撞提示以及低速运动机构的振动触发场景。它并不是高精度工业加速度计，而是利用内部弹簧触点在受到冲击、晃动或姿态变化时产生瞬时通断，向控制板输入一个跳变信号，因此在选型时更适合做事件触发、阈值提醒和教学演示，而不适合承担定量振动分析任务。

　　从实际装配角度看，圆柱外壳承担了保护内部弹性触点的作用，外壳端部引出两根弯折导线，与基板焊盘形成电气连接。建模时需要重点还原导线的弯曲半径、出线位置以及与板面之间的间隙，避免在装配检查中出现导线穿板、焊点重叠或引脚干涉。圆柱元件横向悬伸在基板一侧，这种布局虽然占用一定板面外空间，但便于感应外部振动；同时，悬伸部分在受冲击时会随惯性产生更明显的相对运动，使内部弹簧触点更容易动作。结构设计上要注意圆柱元件与基板之间的连接强度，若用于长期振动环境，应在焊点附近增加固定胶或支撑结构，单纯依赖引脚受力容易产生疲劳。

　　基板部分采用薄板形态，板上设置两个圆形安装孔，可通过螺钉、铜柱或尼龙隔离柱固定在实验架、外壳内壁或小型设备支架上。两个孔位沿板长方向分布，能够限制模块转动，安装边界比较清晰。三维布局时，不能只关注板本体轮廓，还要为圆柱开关外侧预留避让空间，尤其在模块靠近壳体侧壁、线束或其他PCB布置时，圆柱端部和导线折弯区都应保留安全距离。排针位于基板另一侧，三针并列引出，便于直接插到面包板或通过杜邦线连接控制板。排针塑胶座与金属针脚的台阶关系需要准确表达，针脚伸出长度决定了插接深度，过短会接触不稳，过长则可能在焊接或插拔时与相邻结构发生干涉。

　　功能层面，该模块的核心价值在于把机械冲击转化为开关量信号。常态下内部触点保持一种接触状态，受到足够加速度冲击后，弹簧或金属悬件发生瞬时位移，输出电平随之改变。控制端通常配合上拉或下拉电阻读取信号，并通过软件消抖处理，避免一次碰撞被误判为多次触发。由于这类器件对安装方向、姿态和振动频率较敏感，结构布置时应尽量让感应方向与预期冲击方向一致；如果模块安装面过于柔软，或者固定螺钉松动，外部冲击会被缓冲，触发灵敏度下降。反过来，若设备本身持续振动，也可能造成频繁误触发，因此在机构设计中需要结合安装刚性、冲击方向和信号滤波综合判断。

　　外形处理上，圆柱外壳、基板、孔位、焊盘和排针均按实物比例建立，能够用于干涉检查、线束走向确认和教学展示。基板边缘与排针之间保留了焊接操作空间，安装孔周围也留出螺钉头或螺母压接区域。导线从圆柱元件斜向接入板面，形成非直线过渡，这种细节在渲染图中看似简单，但在真实模型中直接影响装配工艺表达：若导线完全拉直，会掩盖焊接应力；若弯曲过大，又不符合常规线束成型。合理的做法是让导线保持平缓弧度，并在端部与焊盘交汇，体现柔性连接与焊点固定的关系。

　　在设备开发前期，这类模块常被放在原型机上验证碰撞报警逻辑，例如移动小车碰到障碍物、柜门受到敲击、实验装置异常晃动或者搬运过程发生跌落。结构工程师可以借助该三维模型评估PCB堆叠间距、外壳开孔位置、固定孔强度以及接插件插拔空间；电气工程师则可以根据排针位置规划信号线走向。整体结构紧凑、安装方式直接，适合空间有限、控制逻辑简单、对成本敏感的感应场合。若产品进入高可靠工业场景，则应进一步考虑密封、抗冲击寿命、连接器防松和温度影响，而不能仅按实验模块的安装方式直接使用。
