S型620UTICELL称重测力传感器结构

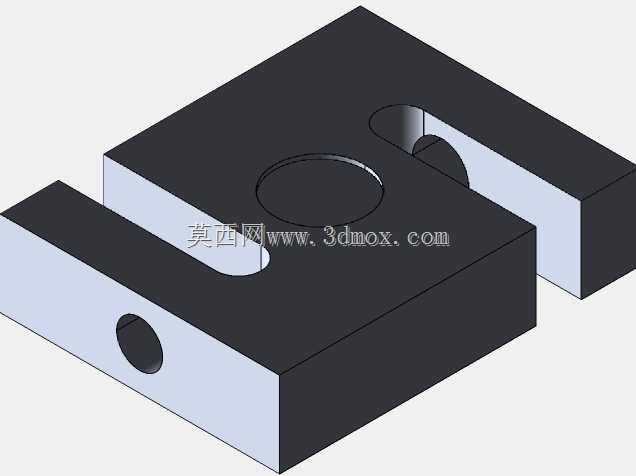

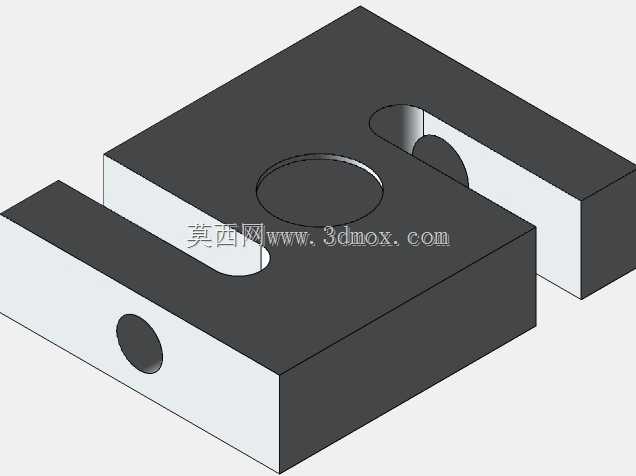

　　该测力称重元件采用典型S型剪切梁受力构型，主体为整体铣削成型的块状弹性体，中部开设贯通式U型让位槽，将受力路径分隔为上下两个承载端面与中间弹性变形区，这种结构在拉向加载与压向加载工况下均能获得稳定的应变输出，是料斗秤、皮带秤、小型台秤、拉力试验机、自动化装配压装工位里十分常见的测力单元。

　　从现场安装边界来看，弹性体上下承载面分别预留了同轴的螺纹连接孔位，上方孔位用于对接吊装吊环或者上拉杆组件，下方孔位用于连接下方承载托盘、压头或者拉力夹具，侧向开设的横向通孔为应变信号线缆的走线通道，也可作为过载限位销的穿装孔位。整体外轮廓为方正矩形块，没有突出的外置凸缘，在设备机架内部排布时占用空间紧凑，四周仅需预留接线插拔空间与上下加载拉杆的活动行程即可，不需要额外设计大尺寸避让腔体。

　　设计这类弹性体时，核心思路是让外载荷沿着上下承载孔的轴线精准传递到中部应变梁区域，U型槽的槽宽、槽底圆角半径直接决定弹性体的额定量程与抗偏载能力：槽宽过小会导致变形刚度过大、小载荷下应变输出不足，槽宽过大则会降低整体侧向抗扭能力，在物料偏载、设备启停冲击下容易出现零点漂移。模型中槽底位置做了圆滑过渡处理，避免铣削加工后应力集中在槽角处形成疲劳裂纹，这也是工业称重传感器长期循环加载下保证寿命的关键结构细节。

　　在实际产线应用里，这类S型传感器常成对或者单只布置在定量包装秤的称重料斗上方，料斗连同物料的重量通过拉杆直接作用在传感器上下端面，应变片贴装在中部弹性梁的对称表面，组成全桥测量回路后将重量信号转化为毫伏级电压信号，后续对接称重变送器即可完成重量显示、定量给料联锁控制。在压装检测工位中，它会被串联在压装气缸与压头之间，实时采集压入过程的力值曲线，判断轴承、销钉是否压装到位，区分漏装、反装、压入力超差的不合格工件。

　　建模过程中需要重点保证几个配合特征的公差逻辑：上下承载螺纹孔的同轴度需要控制在弹性体总长的千分之五以内，避免加载时引入附加弯矩；侧向走线孔与内部应变片贴装腔的贯通位置要避开弹性梁的主变形区，防止孔边切割应变传递路径；上下两个安装端面的平行度直接影响加载后力线是否垂直，建模时将两个端面设置为平行约束，安装面表面粗糙度要求达到Ra3.2以上，保证载荷传递均匀无虚接。

　　和悬臂梁式称重传感器相比，这种S型结构的优势是拉压双向受力特性对称，既可以吊挂使用测量拉力，也可以倒置承压测量压力，同一型号元件不需要区分拉用、压用两种配置，设备选型时通用性更强。方正的块体外形也方便在外侧加装防尘密封罩，在面粉、饲料、化工粉料这类多粉尘的包装现场，密封罩可以阻挡粉料堆积在U型槽缝隙内，避免杂物卡滞改变弹性体刚度，造成称重读数偏差。

　　针对动态称重场景，弹性体本身的固有刚度经过匹配设计，在皮带秤物料快速通过、机械手抓取工件瞬间加载的工况下，信号稳定时间短，不需要过长的滤波延迟就能读到稳定力值。结构上没有多余的薄壁悬臂，抗侧向冲击能力优于平行梁式小量程传感器，在设备搬运、工位意外磕碰时不容易出现永久性塑性变形。建模时将所有倒角、孔位、让位槽特征完整还原，结构工程师可以直接将该模型嵌入称重料斗框架、拉力测试工装的整体装配中，校验拉杆长度、安装孔距、周边机架是否存在运动干涉，提前在设计阶段排除安装后力线偏移、线缆走线被挤压的问题。
