经典菱形管材自行车车架三维结构设计

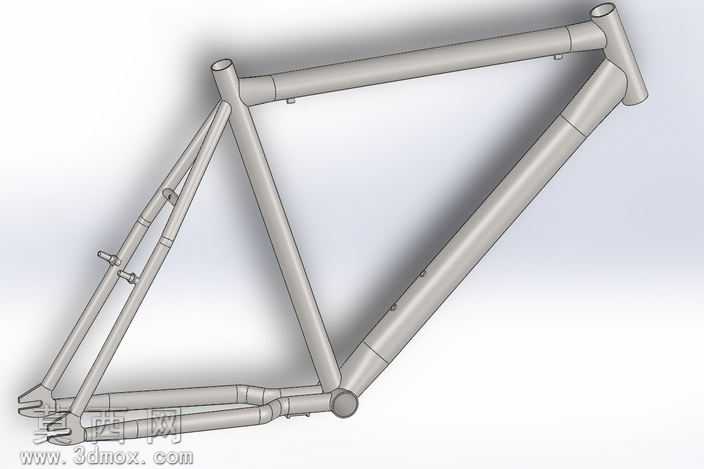

本自行车车架采用经典菱形几何结构设计，是自行车核心承载部件，建模过程严格遵循常规通勤与运动自行车的车架尺寸规范，在三维建模软件中通过多步特征操作完成整体构建。建模初期先确定车架的核心安装基准：头管、中轴、后叉尾钩三个关键定位点的相对位置，按照标准自行车的轮距、五通下沉量、头管角度、座管角度等参数搭建骨架线，确保各管材的连接角度符合骑行力学要求，避免后续装配轮组、传动、转向部件时出现干涉问题。主体管材采用圆管特征构建，分别生成上管、下管、座管、后上叉、后下叉五组核心管材，每段管材的管径、壁厚参考常规钢制或铝合金自行车架的通用参数设置，管材之间的连接位置采用平滑过渡的相贯线处理，还原真实车架焊接后的衔接形态，避免生硬的直角拼接，同时在管材连接处预留了焊接补强的结构特征，还原实际生产中的工艺细节。模型细节处理上，在头管位置预留了碗组安装的同轴台阶结构，保证前叉舵管可以顺畅装配；中轴位置设置了标准五通的安装腔体，适配常规方孔或压入式中轴的安装尺寸；后叉尾钩位置设计了开口式轮组安装槽，同时预留了变速器安装的螺纹孔位，座管位置设置了标准口径的座管插入腔体，上管位置预留了水壶架安装的凸台与孔位，后上叉位置预留了刹车安装座的结构，完全覆盖常规自行车架的所有安装接口。材质渲染阶段为模型赋予了哑光金属材质，模拟铝合金车架的磨砂金属质感，通过环境光影调整突出管材的圆柱曲面形态，清晰展现各段管材的连接关系与整体轮廓。整体结构设计兼顾刚性与轻量化需求，菱形结构可以有效分散骑行过程中来自路面的冲击与踩踏的传动力，各管材的受力路径清晰，下管承担主要的正面冲击载荷，后三角结构过滤后轮传递的颠簸，整体模型可用于自行车结构教学、改装设计参考、骑行装备研发等场景，能够直接导入相关软件进行后续的工程图导出、受力仿真分析或者改装方案调整。
