钢管桁架式越野沙丘车结构设计

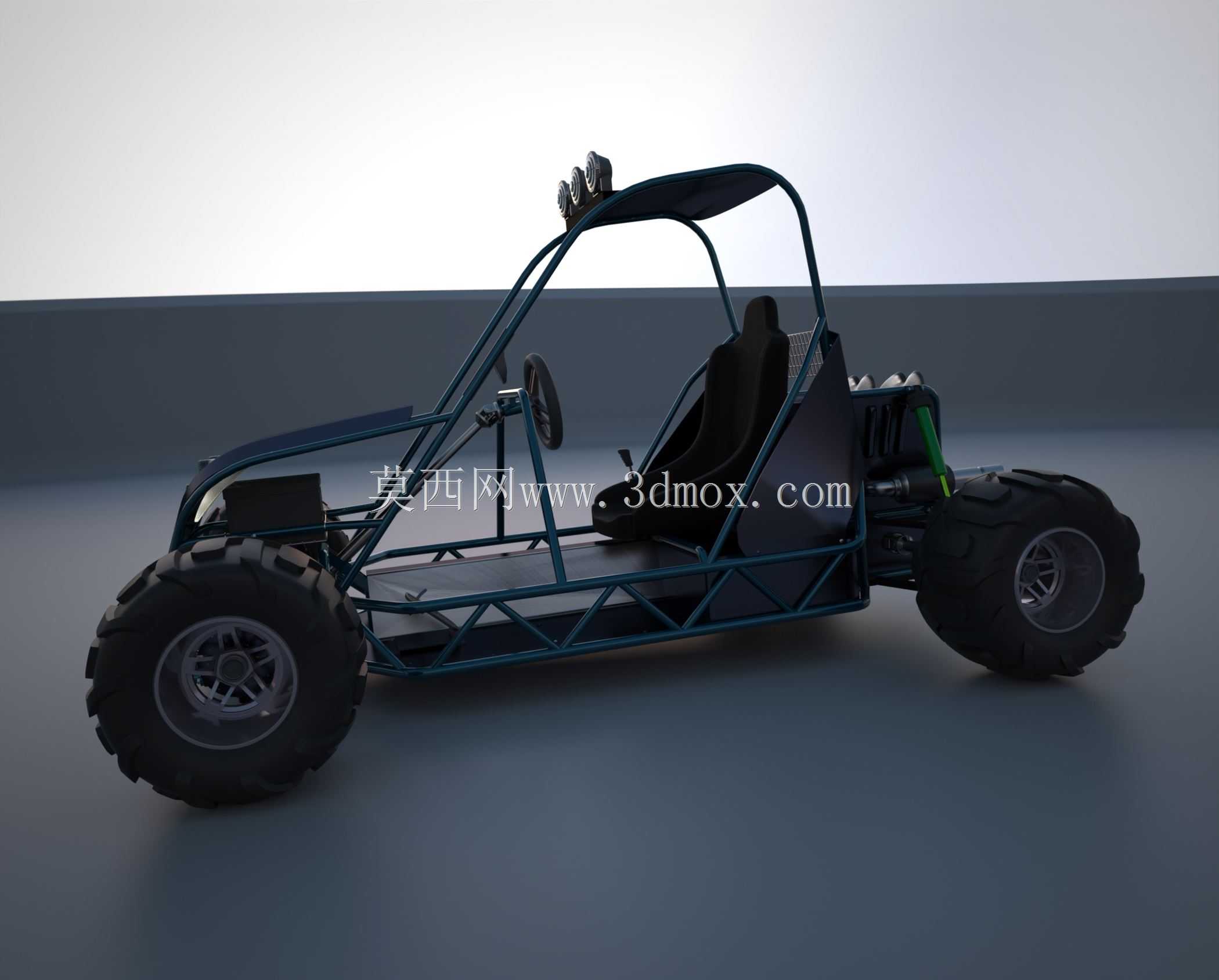

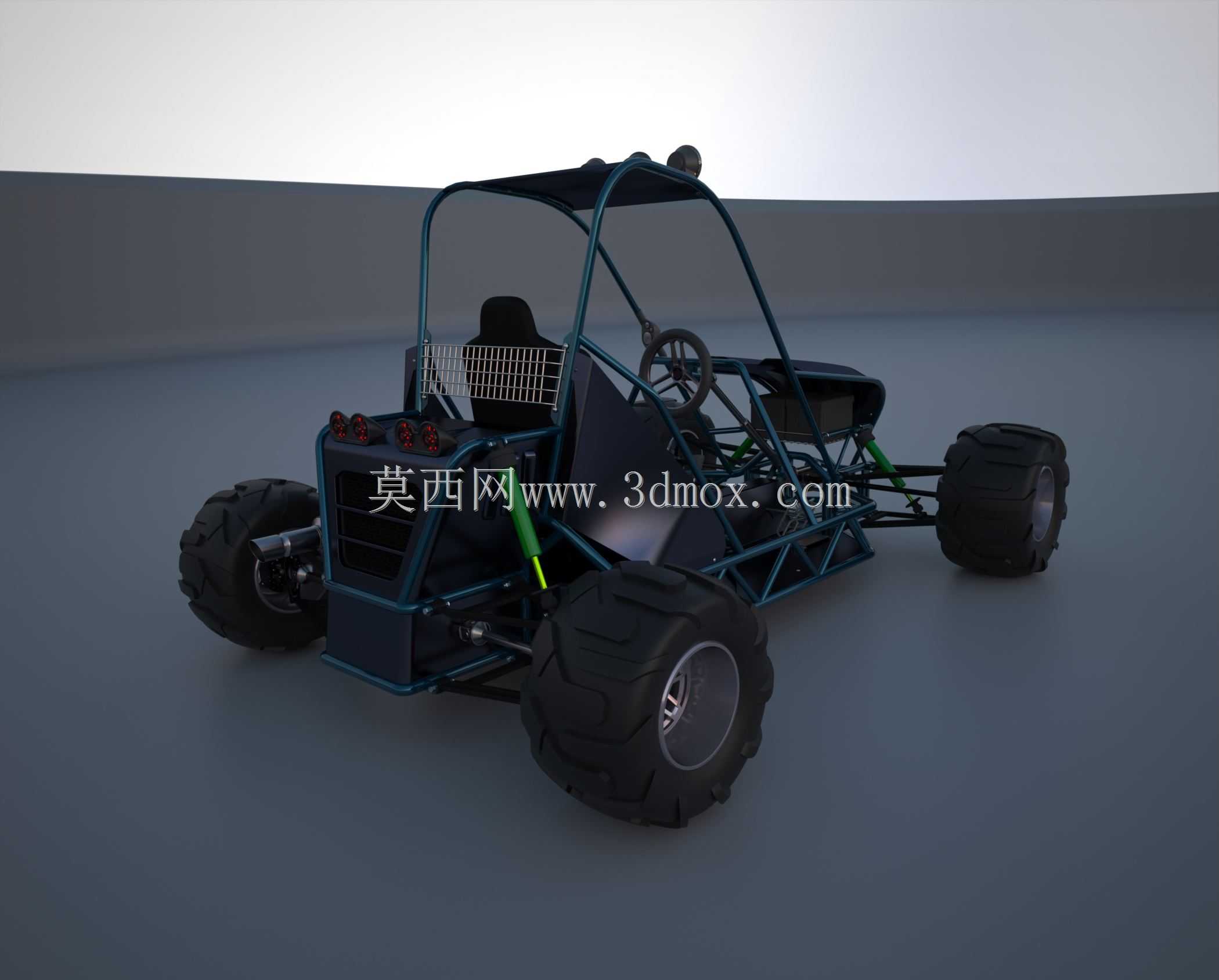

　　这套钢管桁架式越野沙丘车的结构方案，面向非铺装沙地、戈壁滩涂、林间越野场地与户外休闲作业场景搭建，整车采用外露空间管架作为核心承载基体，没有采用常规乘用车的封闭冲压承载车身，所有受力路径都可以直接通过管梁的走向直观判断，非常适合小批量定制改装、越野教具研发、户外特种通行设备开发环节做结构参考。

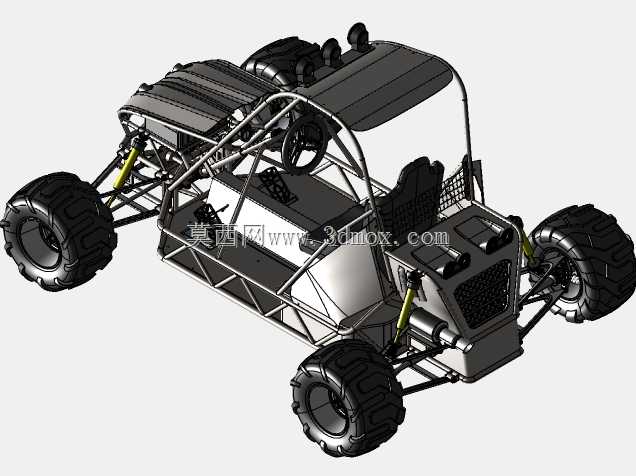

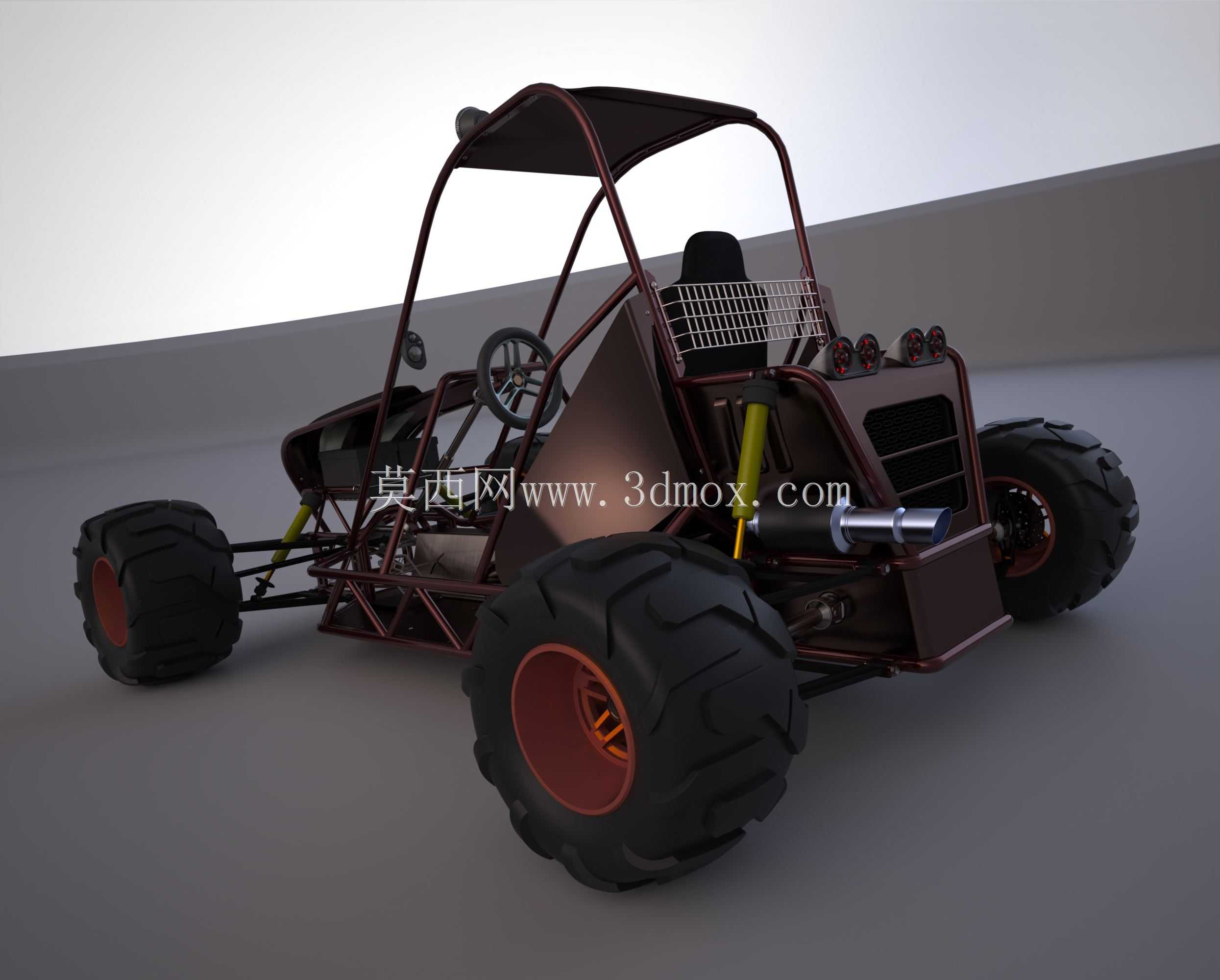

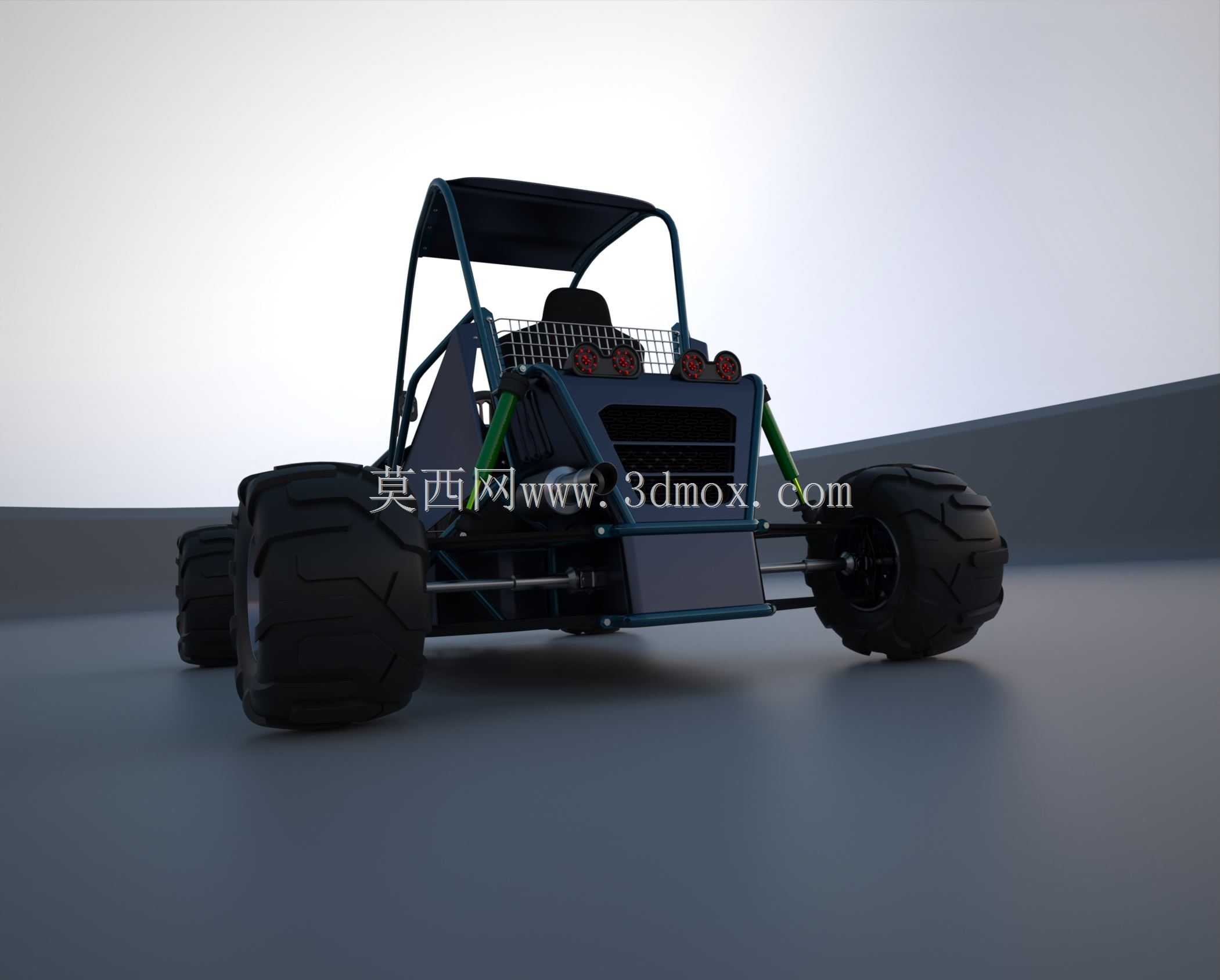

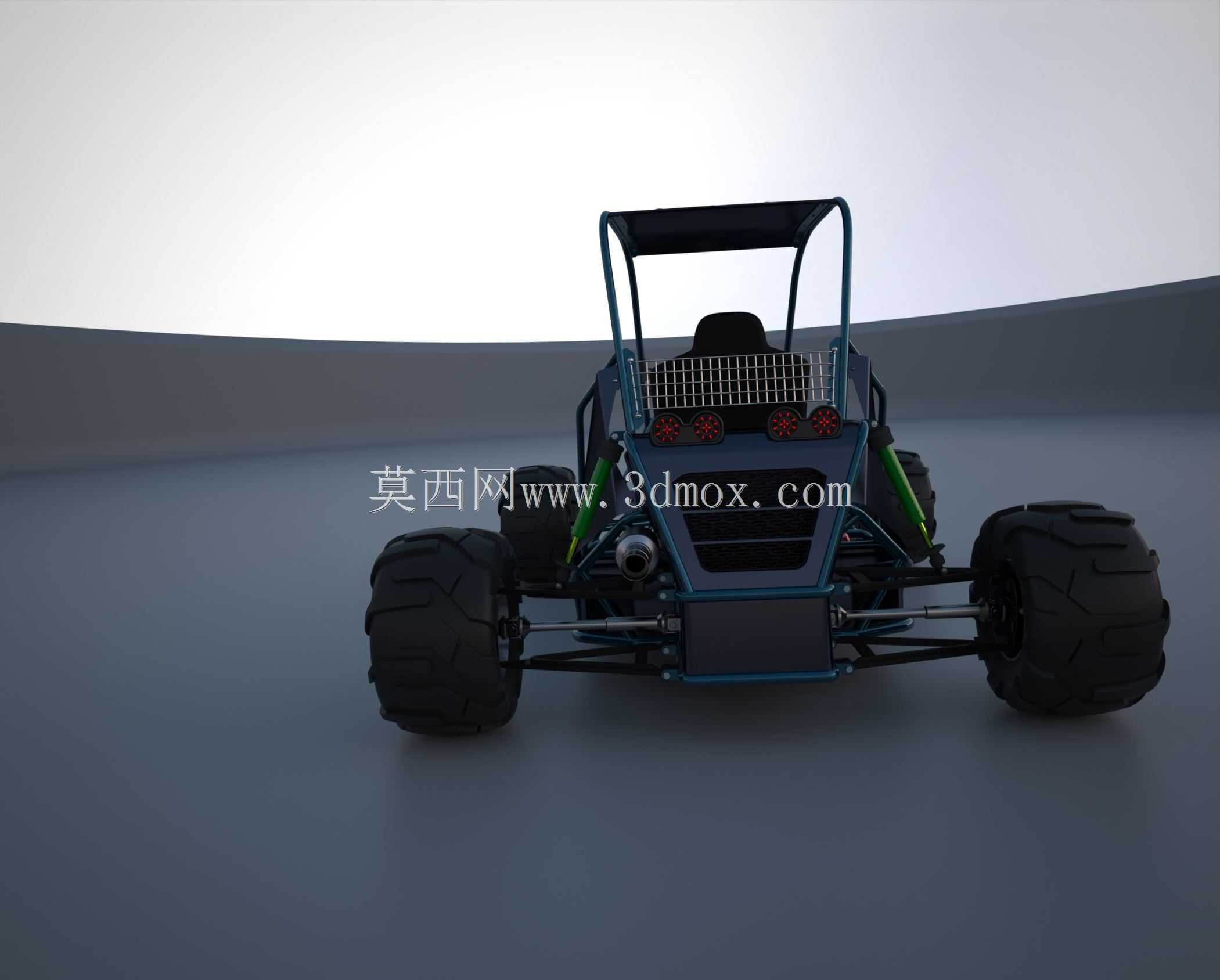

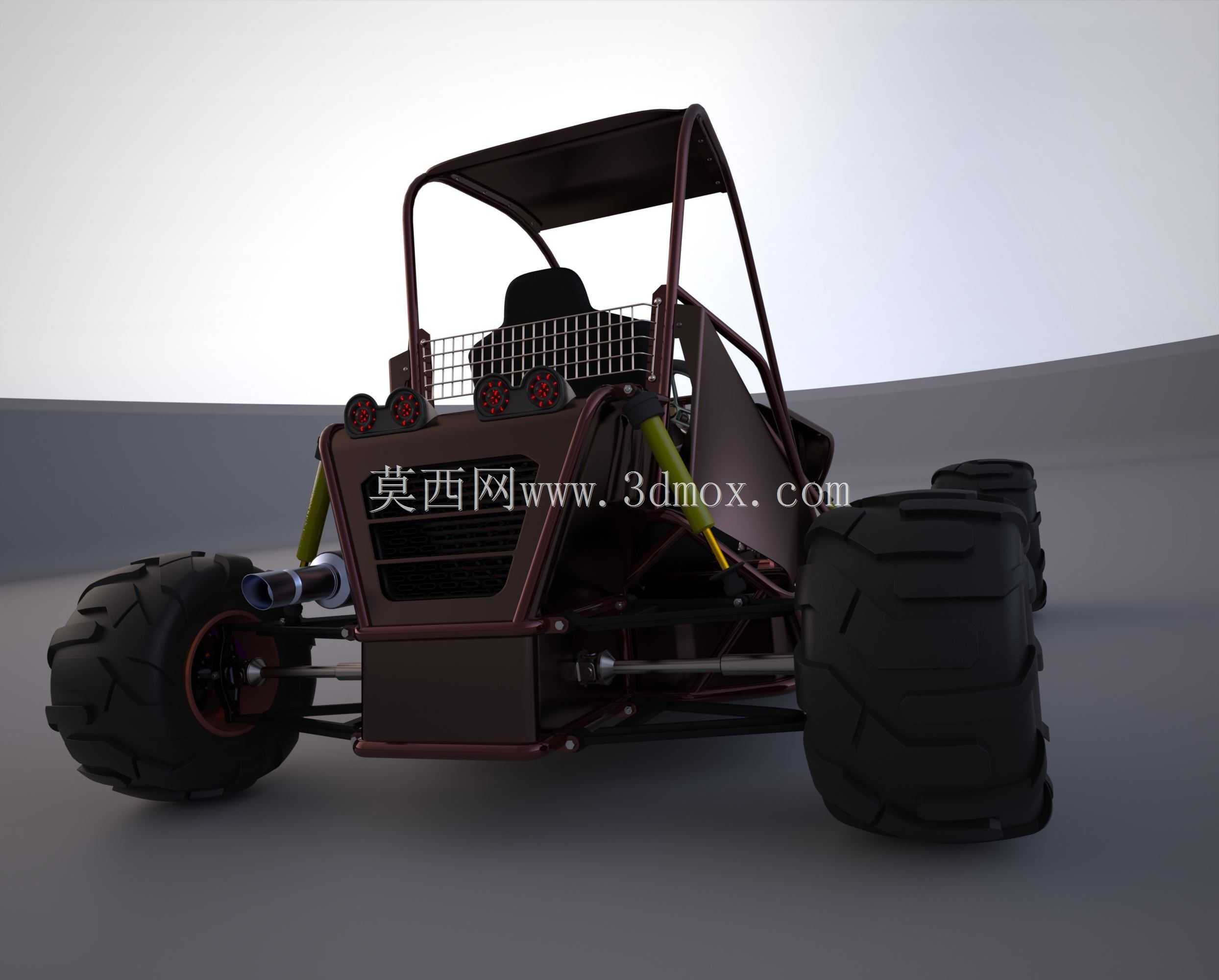

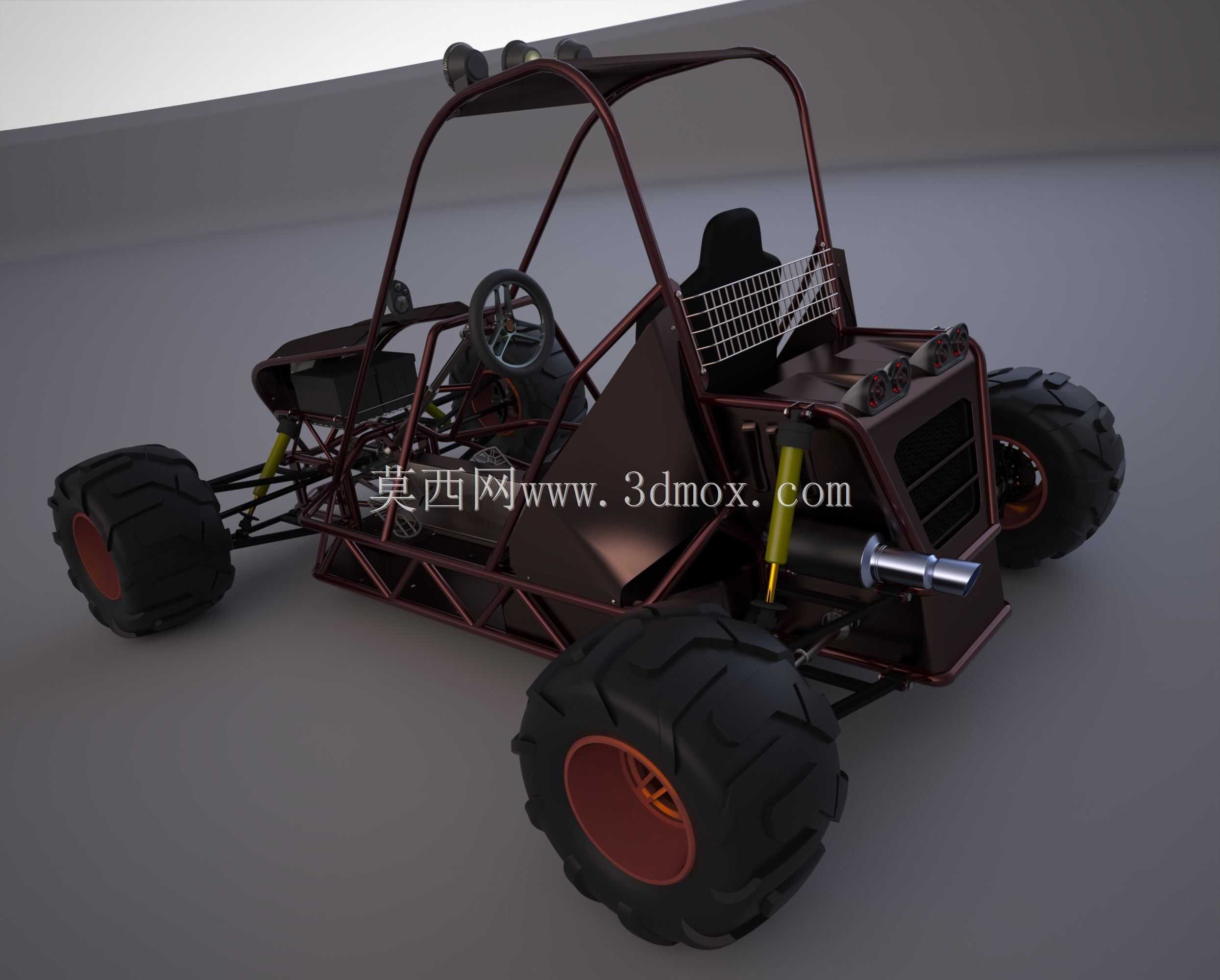

　　从实际使用维度看，这类车辆不需要依托硬化路面通行，大尺寸低压越野轮胎可以在松散沙面把接地压强分散到更大的接触面积上，避免车轮陷沙；开放式座舱没有多余的外覆盖件遮挡，驾乘人员可以直接观察周边地形与车轮姿态，在荒漠巡检、户外营地转运、越野赛事体验、非道路区域短途通勤场景下，维修可达性远高于封闭车身的量产车辆。整车后部预留了完整的动力总成安装空腔，建模阶段已经把动力单元、变速传动组件的占位边界提前留出，结构设计时特意将后部承载框的内部空间做了掏空处理，管架围绕安装区域形成闭合受力环，动力总成可以通过三点或者四点悬置支架直接固定在管梁预设的安装节点上，不需要后期在主承力结构上额外切割补焊，避免破坏桁架整体的受力连续性。

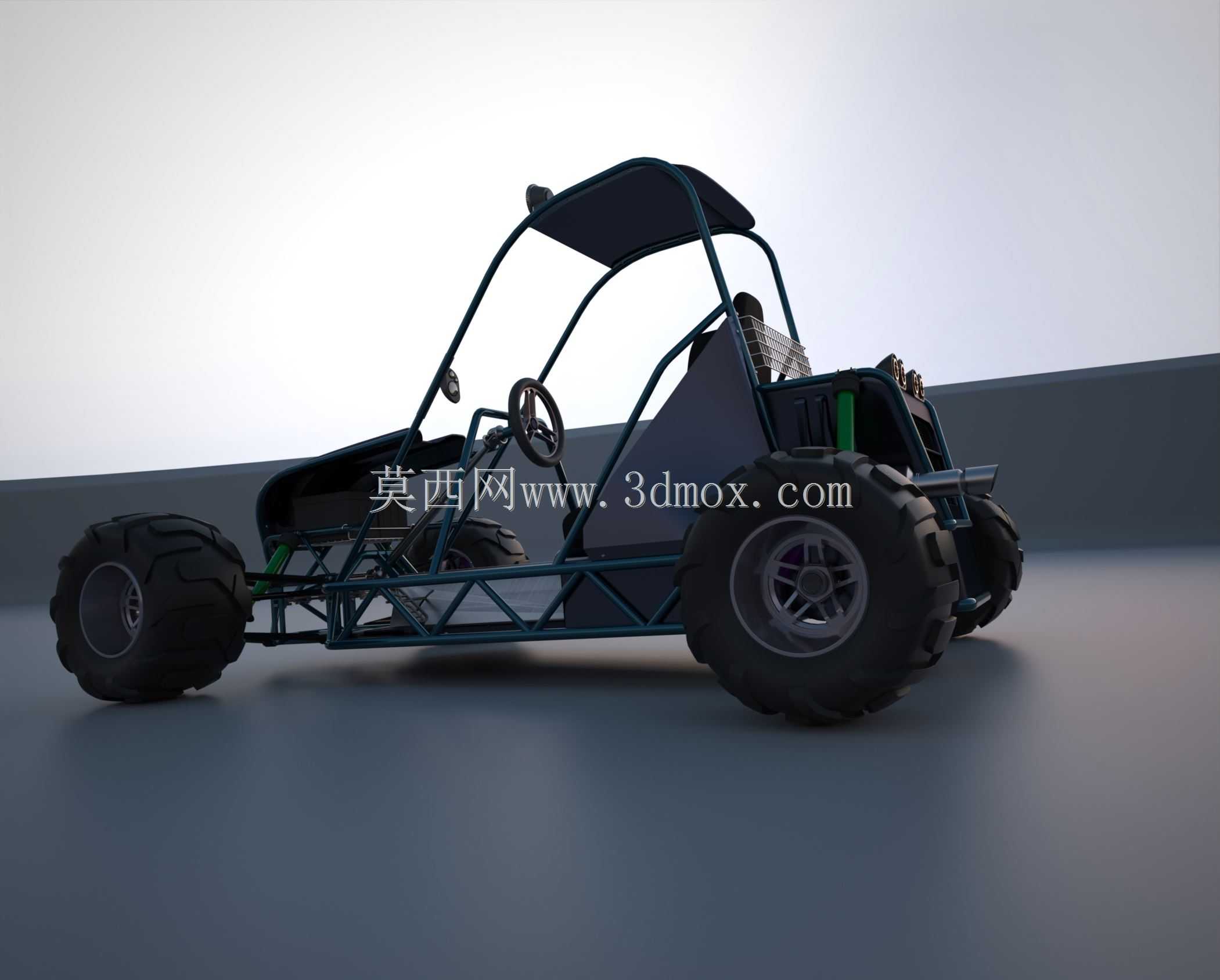

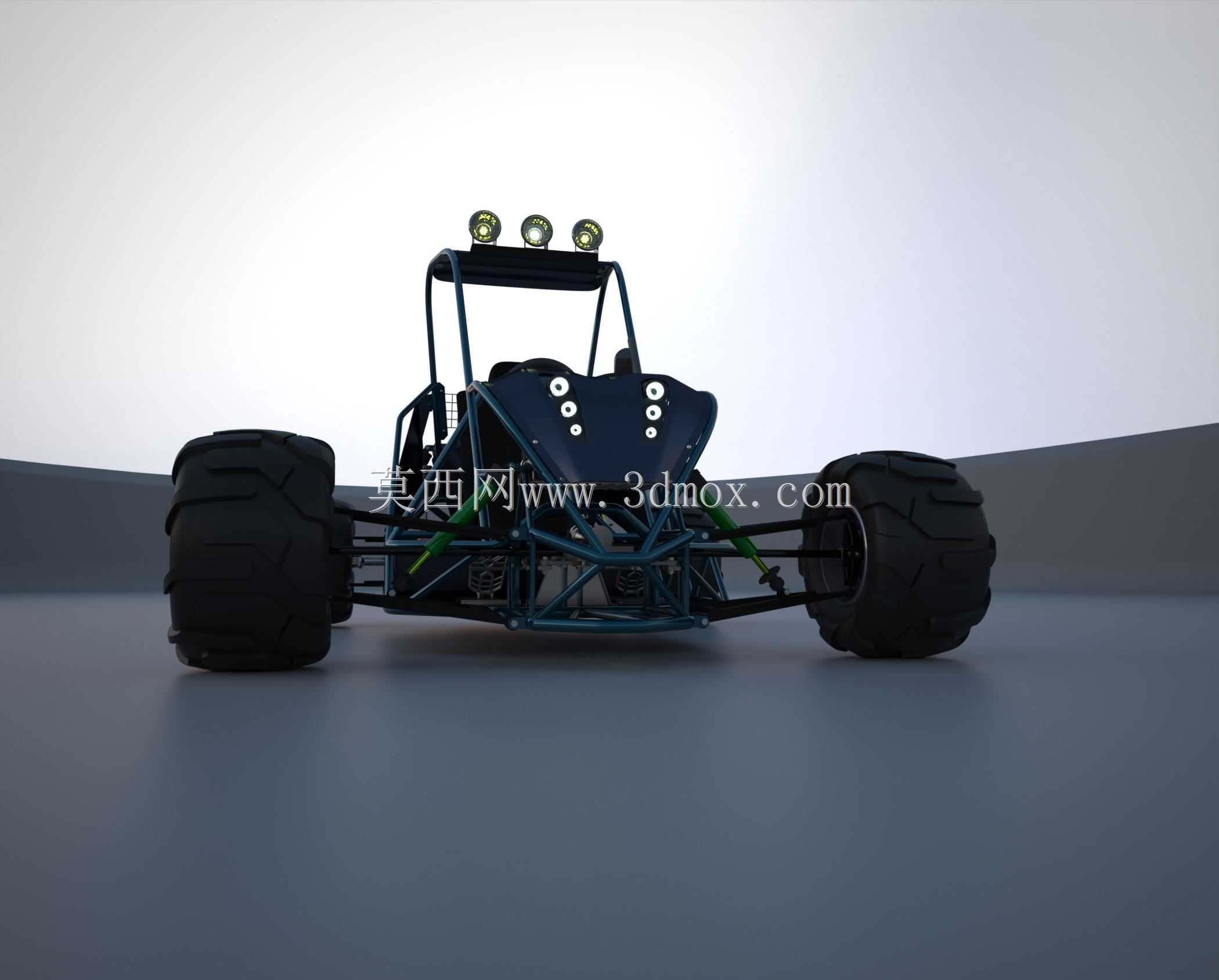

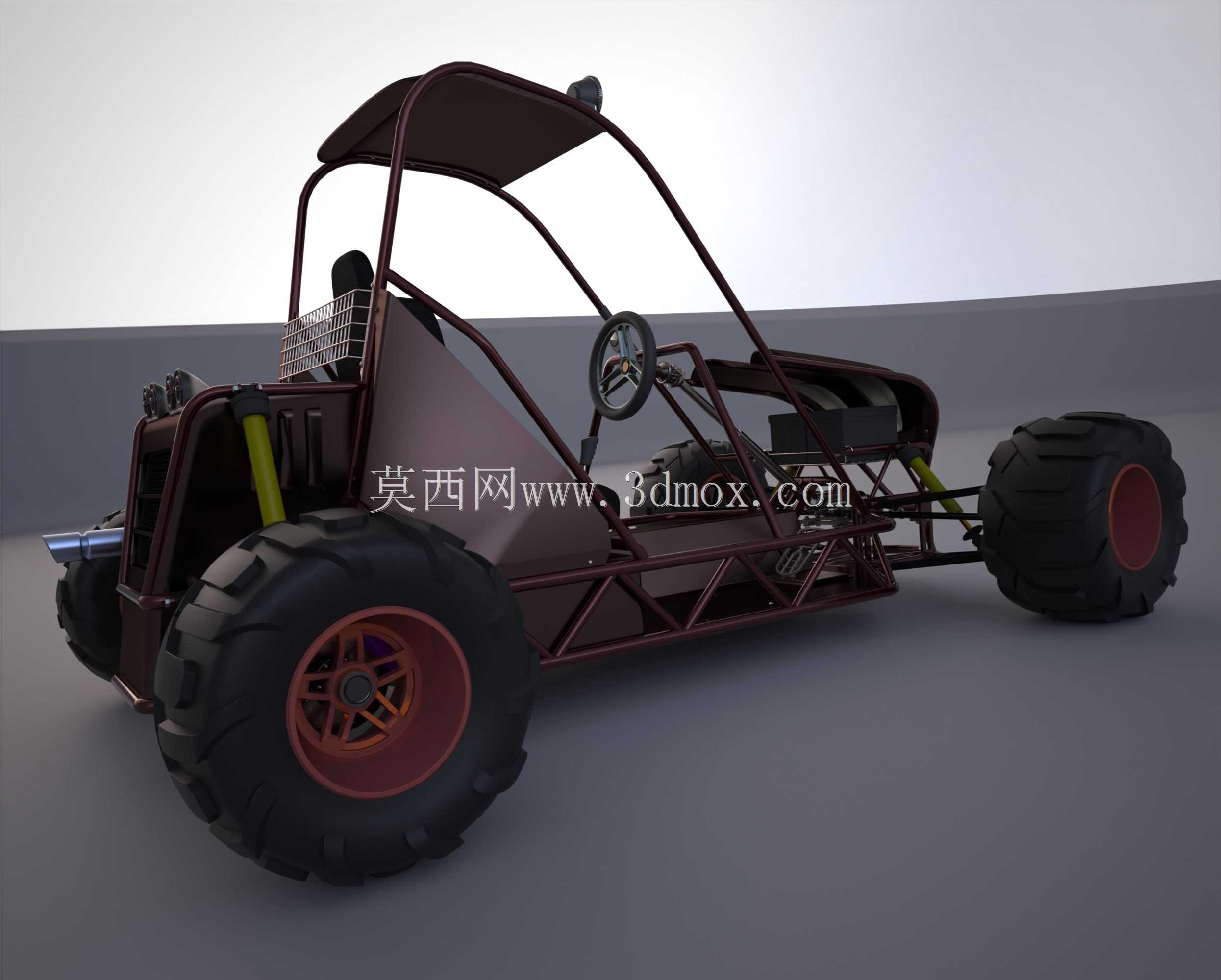

　　底盘行走部分的设计逻辑完全围绕大行程吸能展开，前轮采用独立摇臂结构，减震器上端固定在驾驶舱前方的管架立柱上，下端连接摇臂铰接点，车轮上下跳动时减震器可以随摇臂摆角顺畅伸缩，吸收沙地起伏带来的冲击；后轮通过长行程悬挂构件连接后主减速器安装位，两侧车轮的跳动行程互不干涉，即使单侧车轮压上沙坡或者坑洼，另一侧轮胎依然可以保持贴地，把驱动力持续传递到地面。轮胎采用深块状越野花纹，胎壁厚度远大于公路轮胎，在碎石、沙棘路段行驶时可以抵御尖锐硬物的穿刺，轮辋做了亮色加强结构，和胎腔内部的安装法兰直接配合，承受越野冲击时轮辐位置不会出现应力集中开裂。

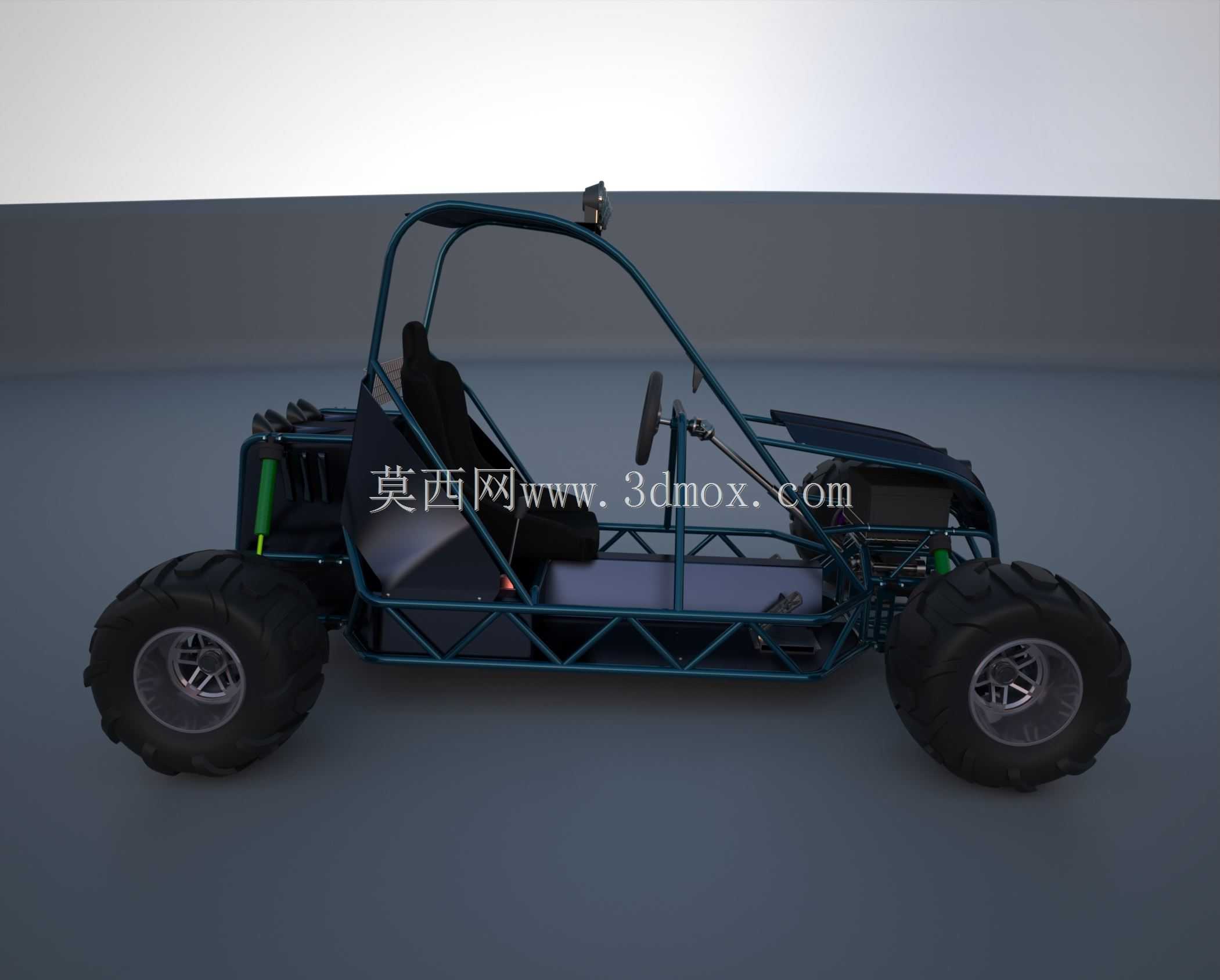

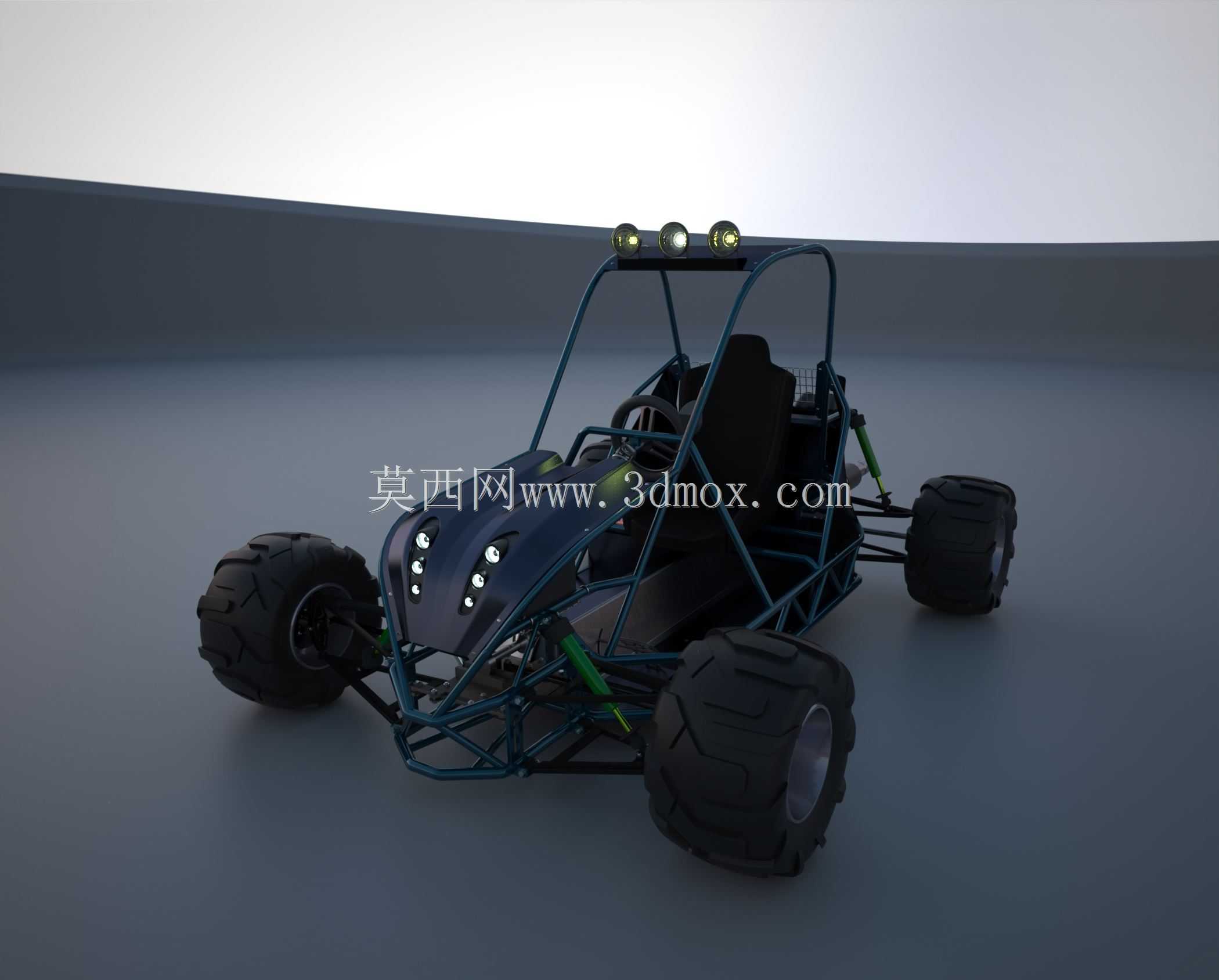

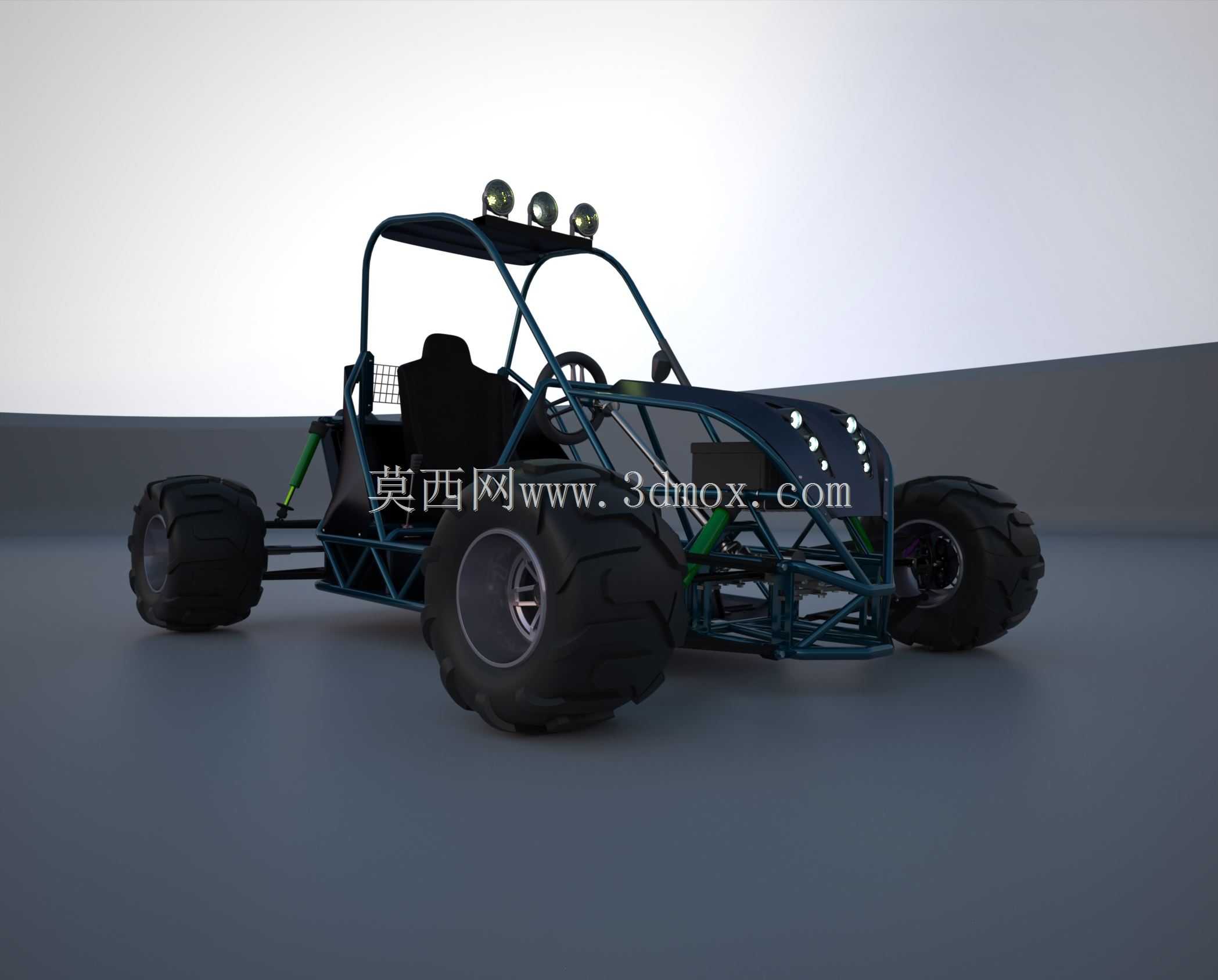

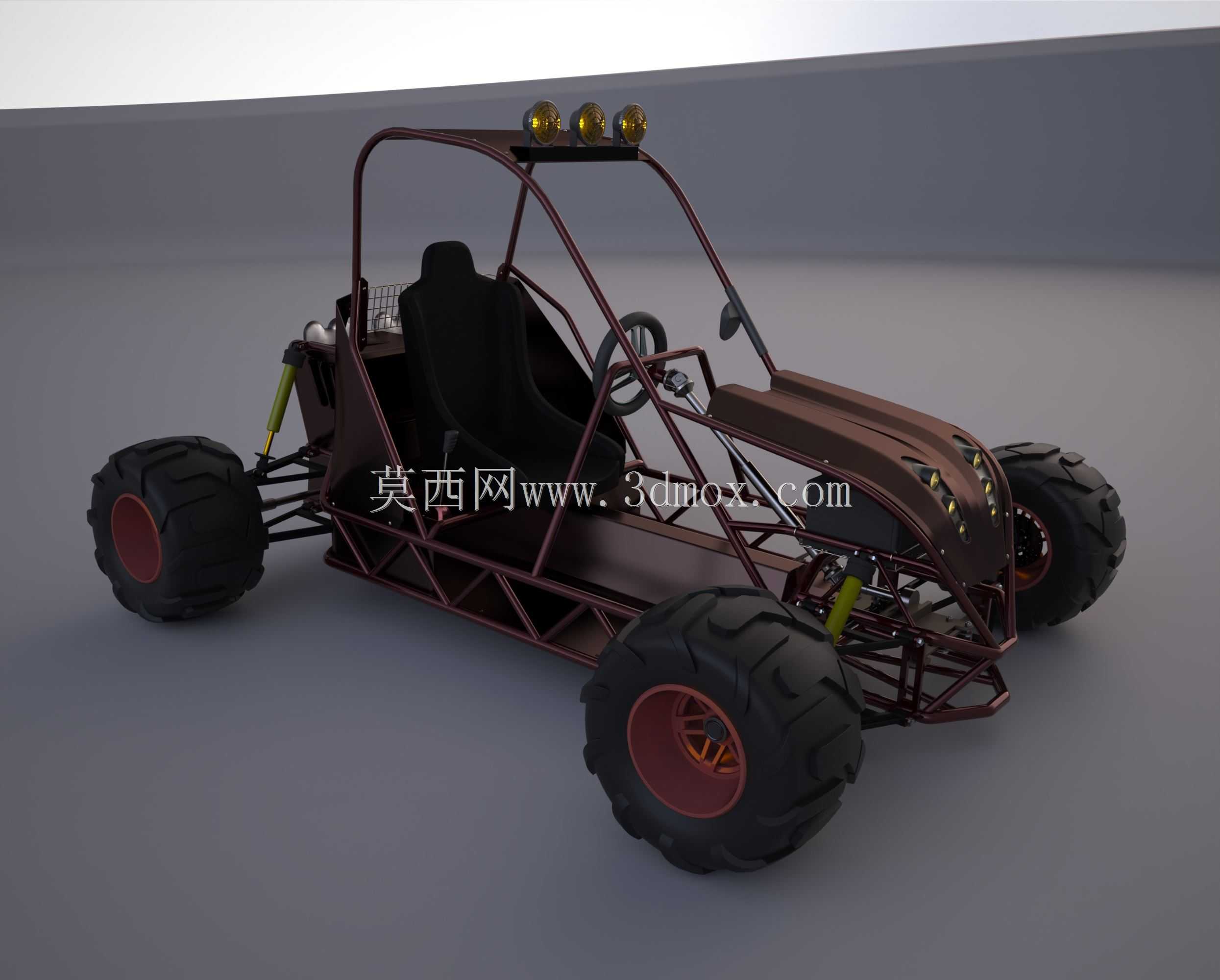

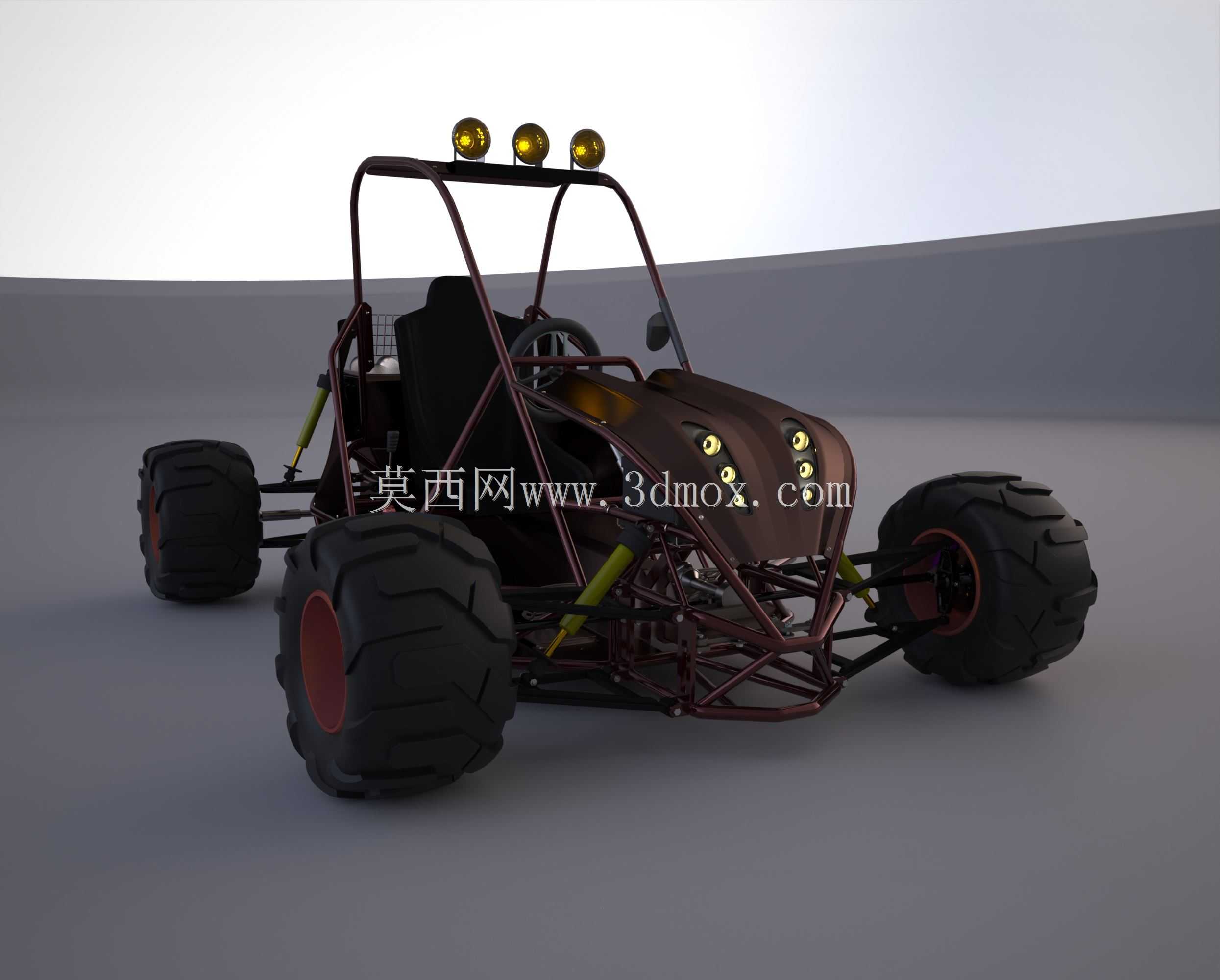

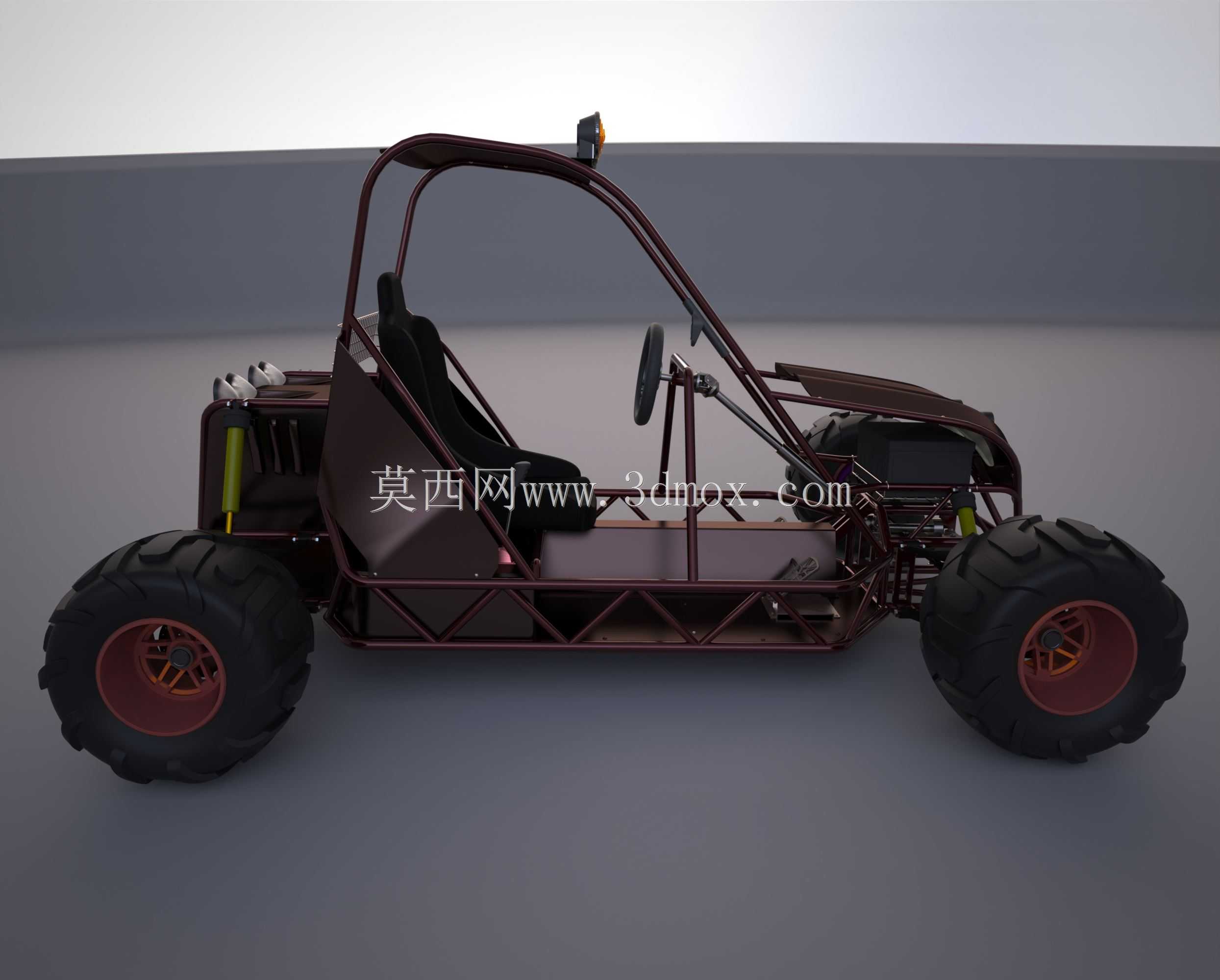

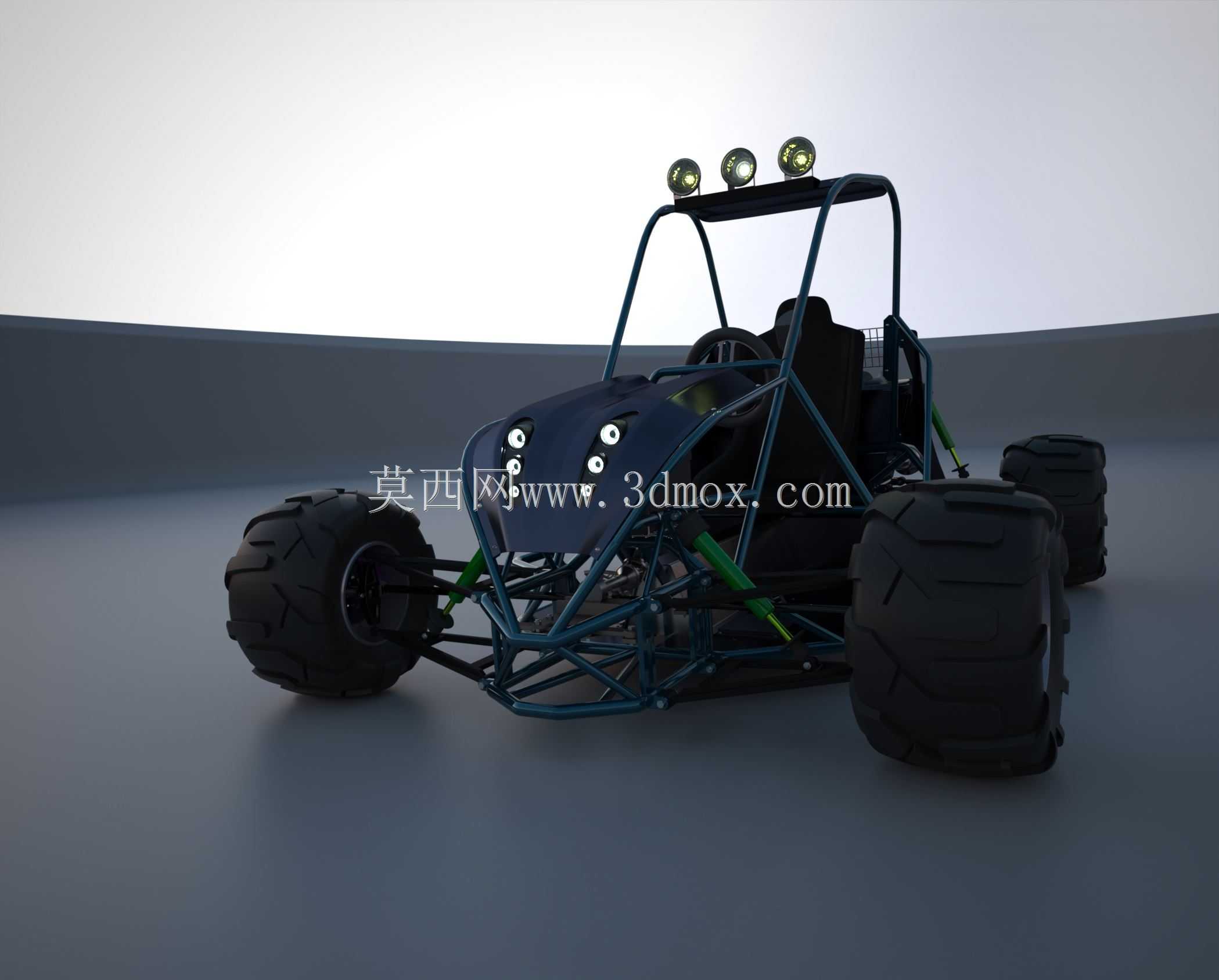

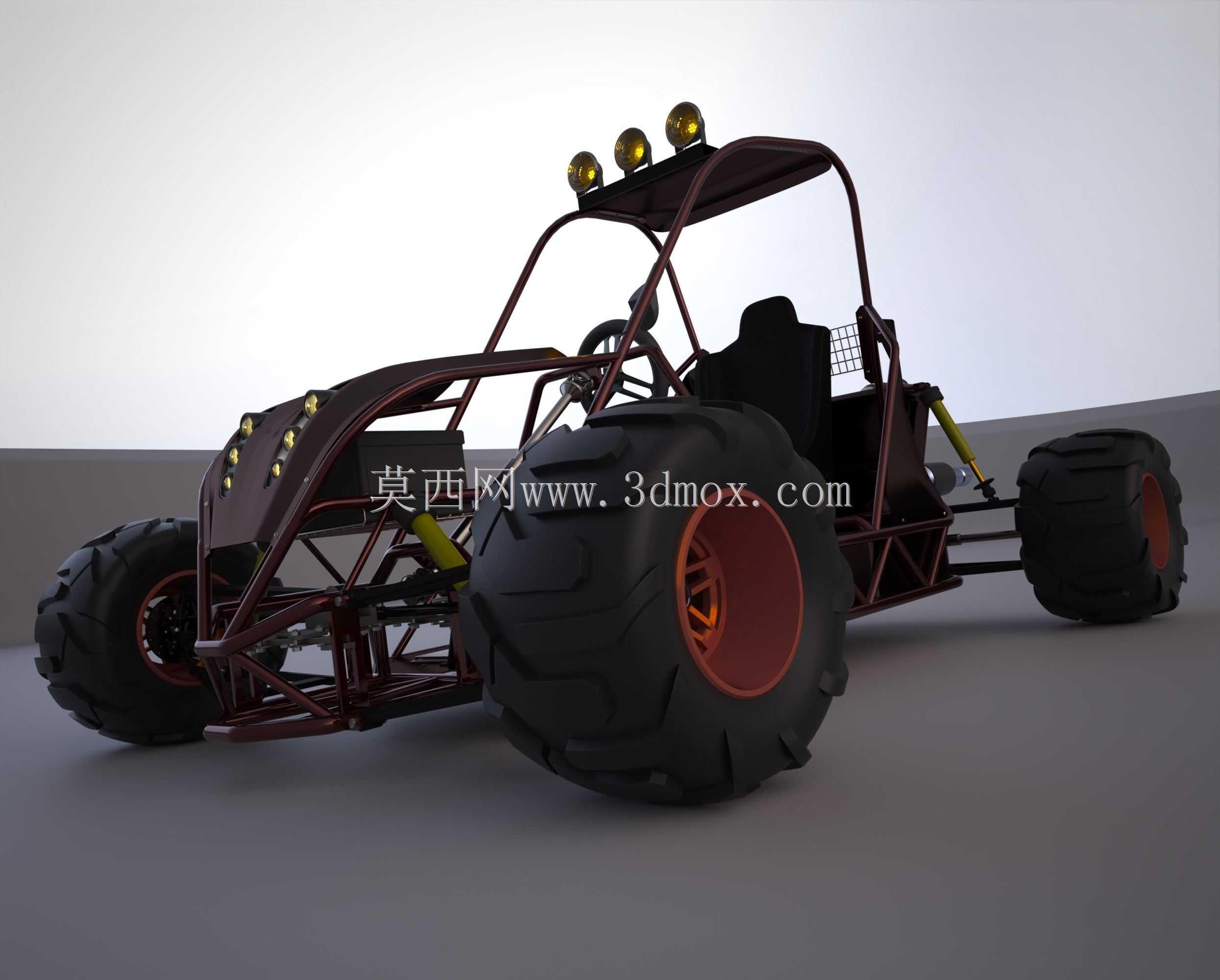

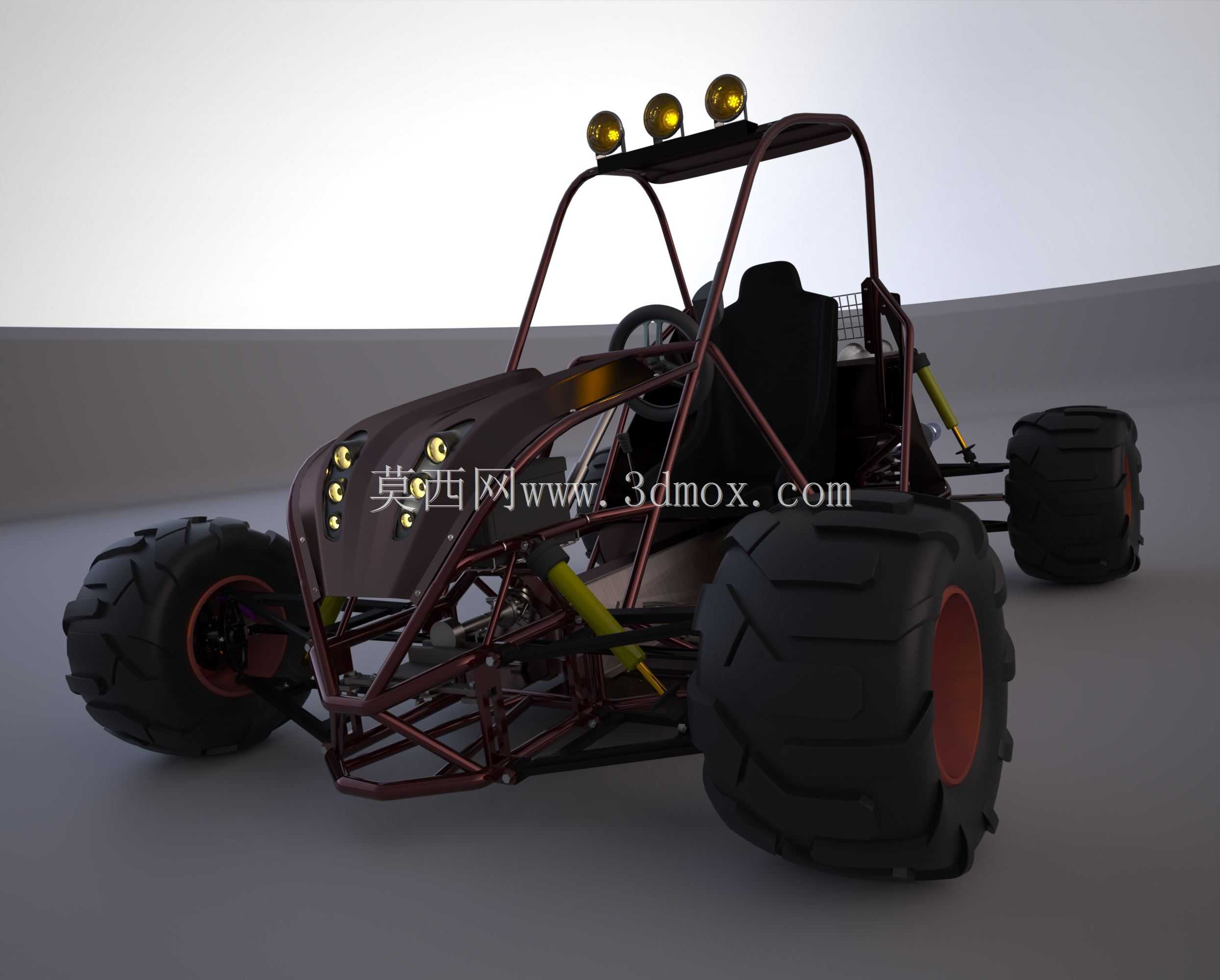

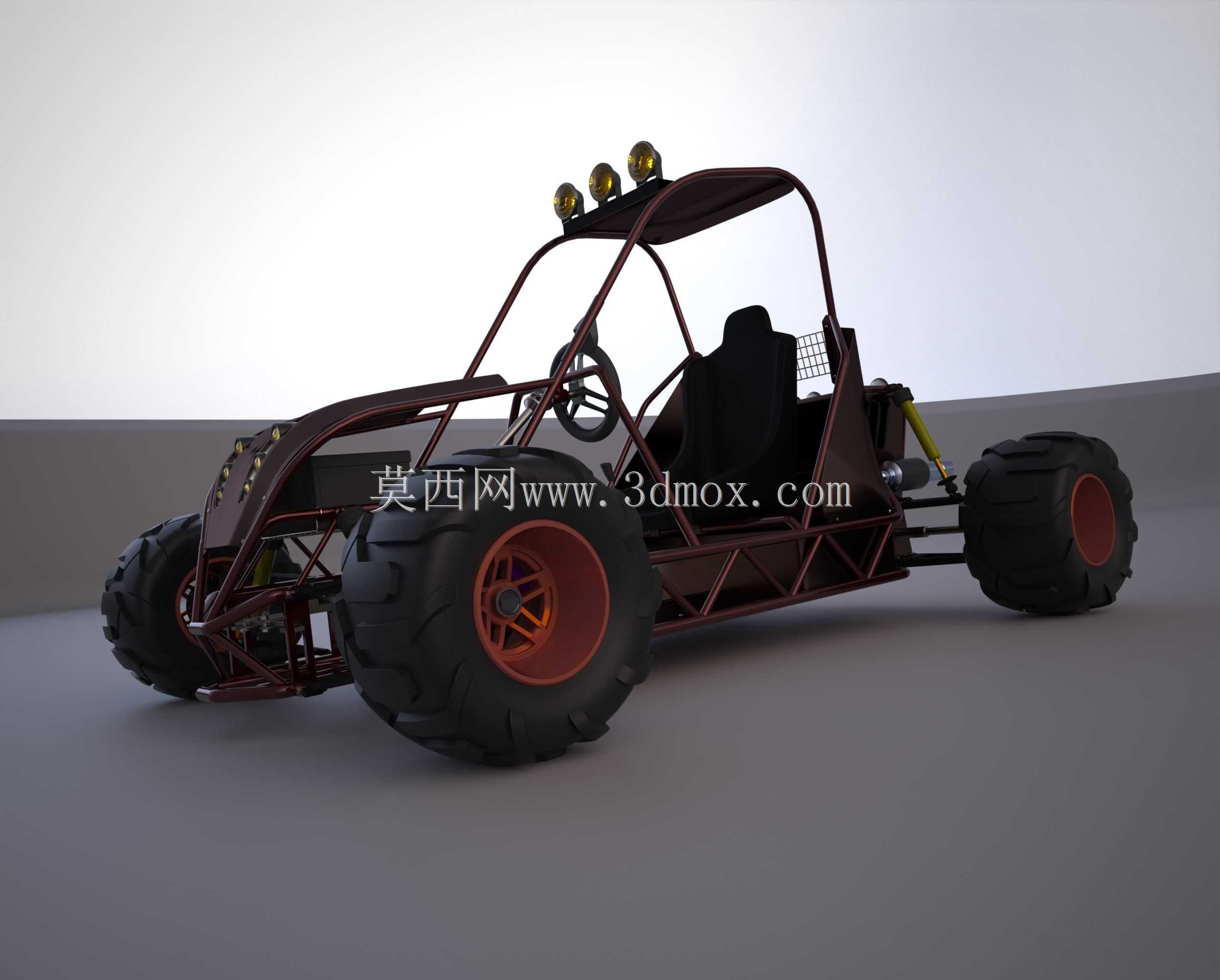

　　座舱区域的管架同时承担防滚保护功能，顶部的环形管梁从车头两侧纵梁一直延伸到车尾动力框，A柱、B柱位置都加了斜向支撑管，形成多个三角形稳定结构，车辆发生侧翻时顶部框架可以直接承接冲击载荷，不会出现座舱溃缩侵入驾乘空间的问题。座舱内部预留了双座椅安装位，方向盘、操纵杆件的安装支架都集成在前围管梁上，踏板组的固定点位在驾驶舱前下方的横管上，改装时可以根据不同驾乘人员的身高调整座椅滑轨位置，不需要改动主架结构。车顶前方额外设置了三盏辅助射灯的安装支架，支架直接固定在顶部前横管上，夜间越野时可以补充大范围照明，线路可以顺着管架内腔走线，避免外露线束被树枝刮破。

　　安装边界层面，整车的宽度由后轮轮胎的最外侧端面决定，管架两侧的突出构件都没有超出轮胎外缘，在狭窄林间穿行时可以直接以轮胎作为通行宽度参照；车头前部的管梁收窄形成锐角造型，既可以在冲坡时减少沙粒直接堆积在车头位置，也能为前悬挂摇臂留出足够的摆动空间，转向拉杆布置在摇臂内侧，避免轮胎跳动或者托底时磕碰石块。整车离地间隙以油底壳、主减速器壳体的最低位置作为基准，所有底盘下方的管路、传动构件都布置在桥壳安装面以上，穿越沙脊时即使出现短暂托底，最先接触地面的也是管架下部的防护横梁，不会损伤核心动力部件。建模过程中每一根管材的相贯线切口都做了贴合处理，现场焊接时管件可以直接对位拼接，不需要反复修磨切口，装配阶段车轮定位参数、悬挂铰接点的同轴度都可以通过管架上的预装定位孔快速校核，大幅减少定制改装过程中的现场配作工作量。
