车载轮边减速传动轮毂总成结构

　　这套轮边传动轮毂总成主要面向轻型越野车辆、小型特种作业车以及定制改装车的行走驱动端设计，核心作用是把传动轴输入的高转速低扭矩动力，经由内置多级啮合齿轮副完成降速增扭，再把放大后的驱动力矩传递给车轮安装法兰，直接带动轮胎转动。在整车布置里，该部件处于车桥末端的轮心位置，既要承担动力输出的传动职能，也要承载整车垂向载荷、转向时的侧向弯矩以及颠簸路面带来的冲击载荷，属于行走系统里把传动、承载、安装接口整合在一起的关键总成。

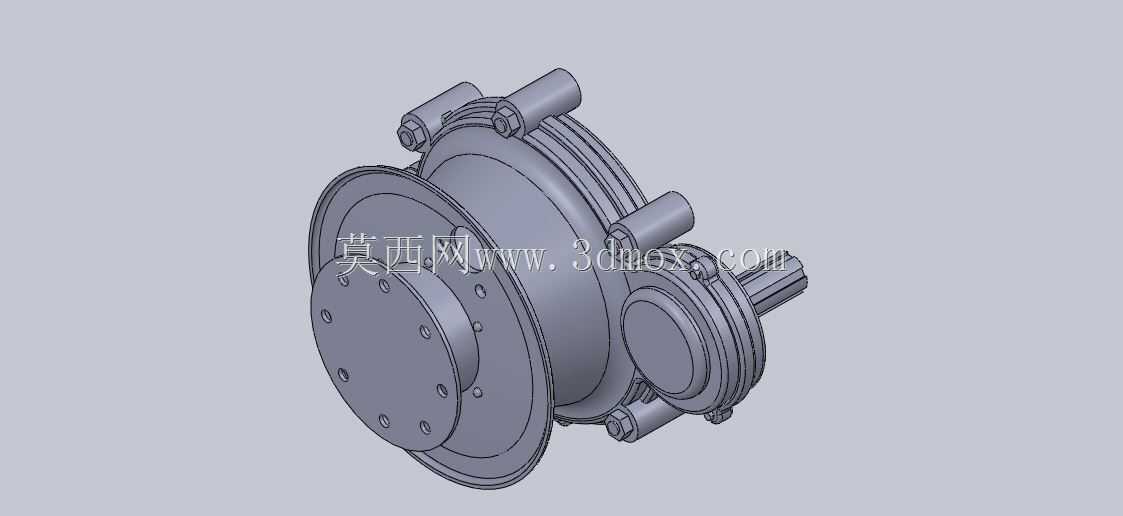

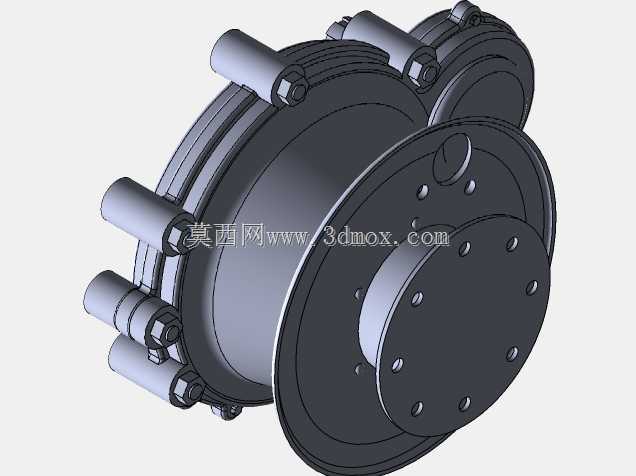

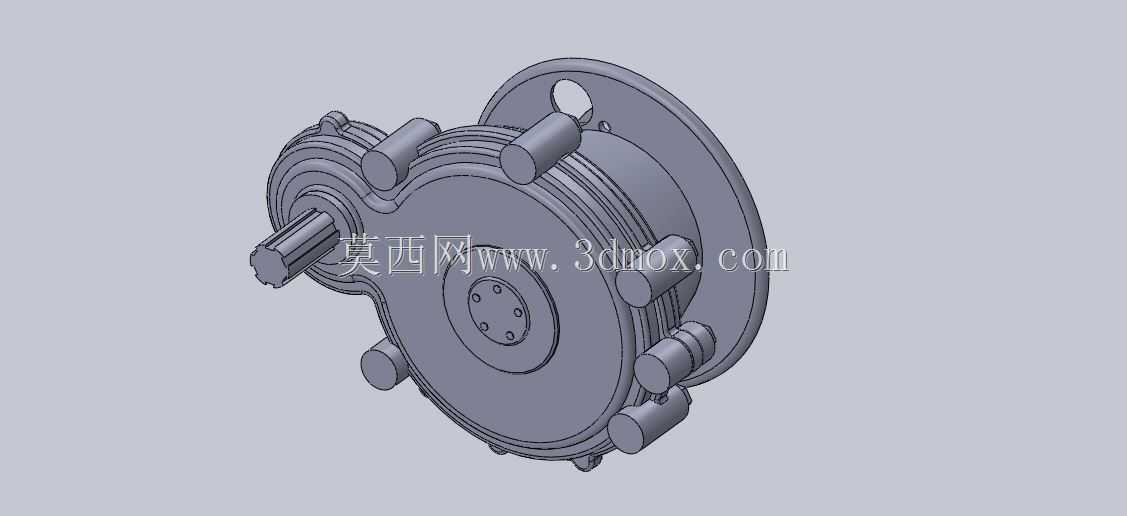

　　从结构布局来看，总成采用偏心侧置输入轴配合大直径从动齿盘的排布方式，输入轴从壳体侧部的轴颈伸出，轴端预留花键连接段，可直接对接传动轴万向节或者半轴输出端；壳体主体为不规则轮廓的铸造型腔，外侧沿周向布置多根圆柱状紧固凸台，用于穿装连接螺栓把合壳体、端盖与轮边安装支座，大直径圆形法兰盘位于总成后侧，既是轮毂旋转支撑的安装基准，也预留了对应螺栓孔位用于和转向节、桥管支座完成固定。壳体内部预留了齿轮啮合腔、轴承安装位与润滑储油空间，多级齿轮在腔体内完成动力传递，输入轴与输出轮毂之间通过滚动轴承实现回转支撑，保证传动过程中回转精度与承载能力。

　　实际选型适配时，首先要核对输入轴的伸出长度、花键规格与对接半轴的匹配性，避免出现传动轴干涉、花键配合长度不足的问题；其次要确认后侧安装法兰的孔位分布、止口直径与整车桥端支座的安装尺寸完全对应，法兰端面的平面度直接影响装配后轮毂的回转跳动量，若安装面存在偏差，行驶过程中会出现轮胎偏磨、轴承异常受力的故障。总成外侧的多个紧固凸台在装配时需按照对角顺序分次拧紧，保证壳体结合面压力均匀，避免出现润滑油渗漏、齿轮啮合错位的情况。

　　工况适配层面，这类轮边减速结构尤其适合底盘空间紧凑、需要大轮端扭矩的车型，比如小型全地形车、林区作业巡检车、场地内短途转运的电动特种车。相比把减速机构全部布置在桥包中央的方案，轮边减速可以把速比分担到车轮端，大幅降低半轴传递的扭矩，半轴直径可以做得更细，底盘离地间隙也能相应提升，车辆在非铺装路面、坑洼场地的通过性会明显改善。设计建模过程中需要重点校核齿轮副的中心距公差，壳体上各轴承孔的同轴度、位置度需要严格控制，若孔位偏差超出允许范围，会导致齿轮啮合侧隙不均，运转时出现异响、齿面偏磨甚至断齿的问题。

　　润滑与维护层面，壳体型腔内部需要加注对应标号的齿轮油，油位高度要保证浸没下部齿轮的啮合齿面，同时不能加注过满避免运转时油温升高、内部压力过大冲坏油封。输入轴伸出端、轮毂旋转配合面都设置有油封安装槽，用于密封腔体内润滑油，阻挡外部泥水、粉尘进入传动腔，在泥泞、多尘的作业环境下，油封的选型与装配质量直接决定总成的使用寿命。总成外围的轮廓凸起除了螺栓紧固位，也兼具加强筋的作用，能够提升壳体的刚性，在车辆承受冲击载荷时减少壳体形变，避免内部齿轮因为壳体变形出现啮合卡滞。

　　安装边界核对时，还要注意总成侧部输入轴与周边悬架摆臂、转向拉杆、制动管路的动态间隙，车辆在极限跳动、最大转向角度工况下，相邻部件不能和壳体、输入轴发生运动干涉；车轮安装面的螺栓孔数量、分布圆直径需要和所选轮辋完全匹配，保证车轮固定可靠。整个总成把减速传动、轮毂支撑、安装连接功能集成在紧凑的壳体内，结构集成度高，在小吨位特种车辆的驱动桥设计中，能够在有限的轮边空间里实现足够的减速比与输出扭矩，同时兼顾承载能力与场地通过性。
