涡轮增压器总成结构三维数模

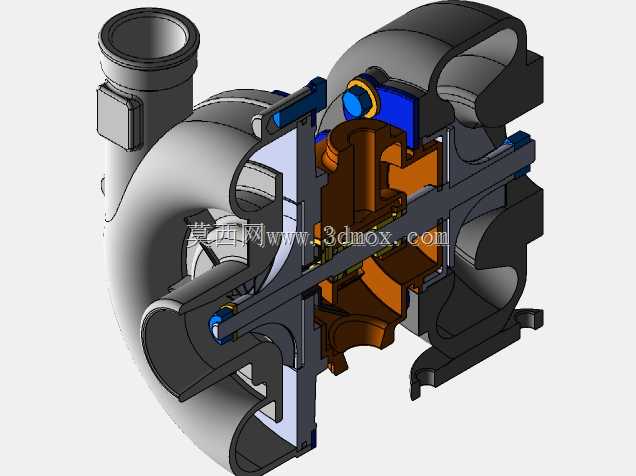

　　该套三维数模围绕车用及小型动力设备配套的涡轮增压器总成展开，完整还原了压气机壳、涡轮壳、中间轴承体、叶轮轴系、法兰接口、安装支脚以及周向紧固螺栓的装配关系，适合结构设计人员在动力舱布置、进排气系统匹配和零部件校核时作为参考。

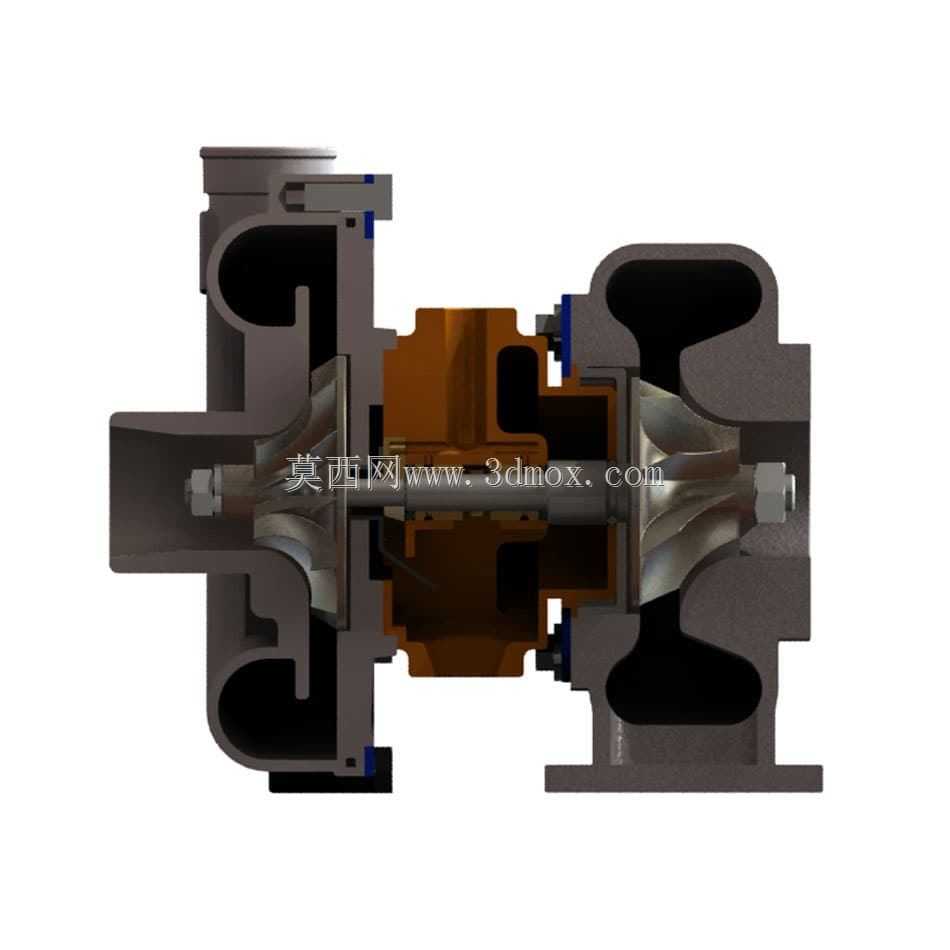

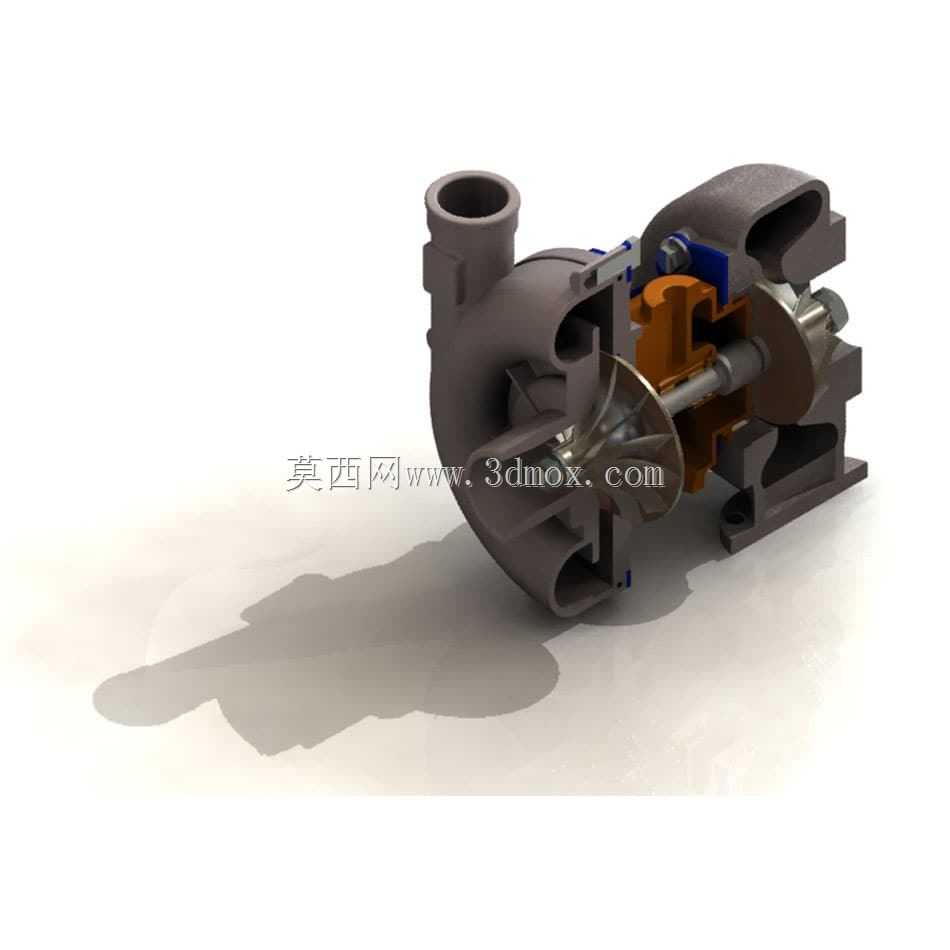

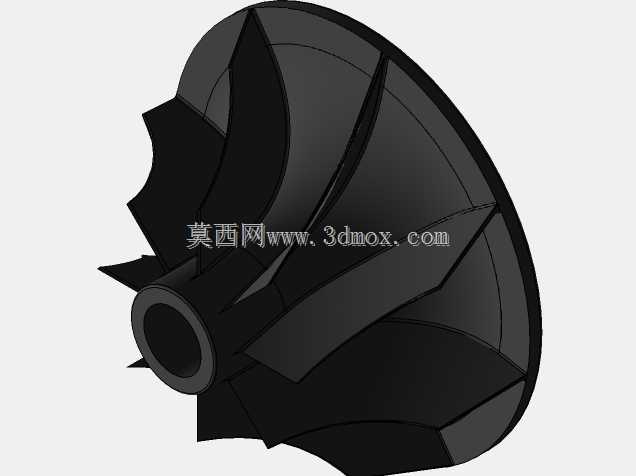

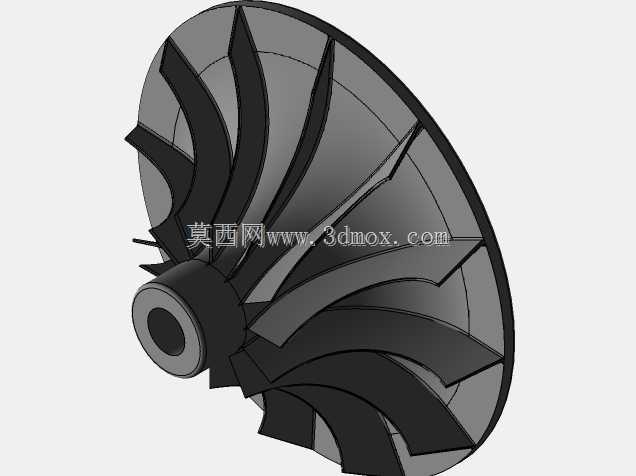

　　从实际使用场景看，这类增压部件主要布置在内燃机排气侧与进气侧之间。高温排气进入涡轮壳后推动涡轮端叶轮旋转，同轴的压气机叶轮随之压缩新鲜空气，再经压气机壳出口送入进气歧管，提高气缸充气量。它的核心价值不是单独作为一个展示件存在，而是通过回收排气能量来提升动力输出、改善低速扭矩，并在同等功率需求下帮助缩小发动机排量。数模中将涡壳流道、压气机蜗壳和中间体的相对位置完整表达，能够直观看到气流从轴向进入、沿蜗壳增压后从侧向出口输出的路径。

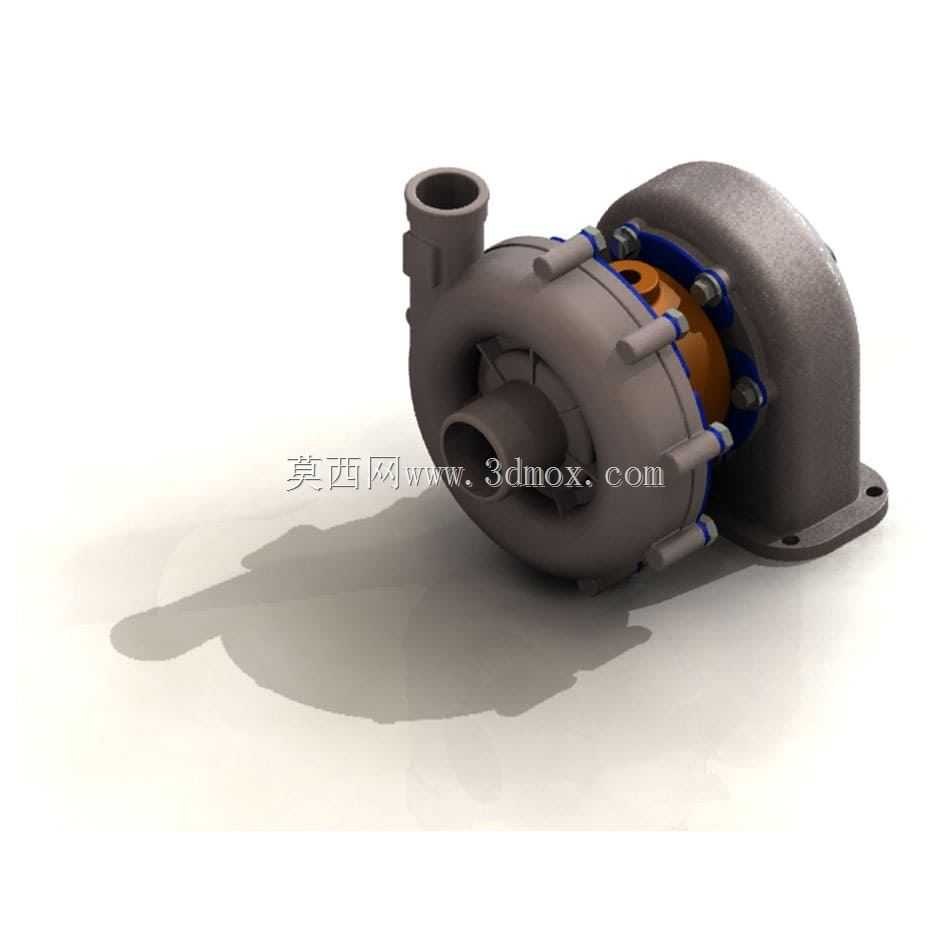

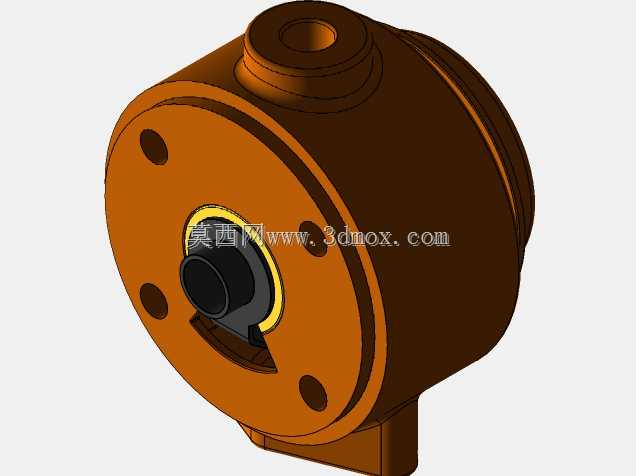

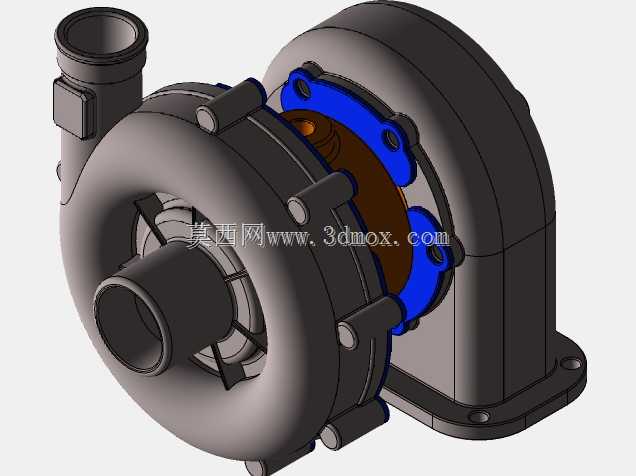

　　结构设计上，模型把增压器最关键的三段式壳体关系表现得比较清楚。涡轮壳承受高温排气，外形厚重，流道呈蜗牛状逐渐收拢；压气机壳同样采用蜗壳形态，但出口为圆柱形接管，便于与进气管路或中冷器管路对接；中间体位于两者之间，内部承担轴承支承、润滑油路和转子轴系定位的作用。周向多组螺栓与压板结构用于保证壳体连接刚度，避免高温、高压和振动工况下出现松动或密封失效。蓝色紧固件在数模中被单独区分，便于装配人员识别连接顺序和检修位置。

　　安装边界方面，底部支脚与安装孔位是整机布置时必须优先校核的区域。增压器工作转速高、热膨胀明显，支脚不能按刚性固定件简单处理，既要限制整机位移，又要给热态变形留出余量。模型中底部法兰面和孔位可直接用于核对支架间距、螺栓规格以及与发动机缸体或附属支架的干涉关系。侧向进气口、上部或侧向压气机出口、涡轮壳排气接口的方位，也决定了周边管路弯曲半径和拆装空间。

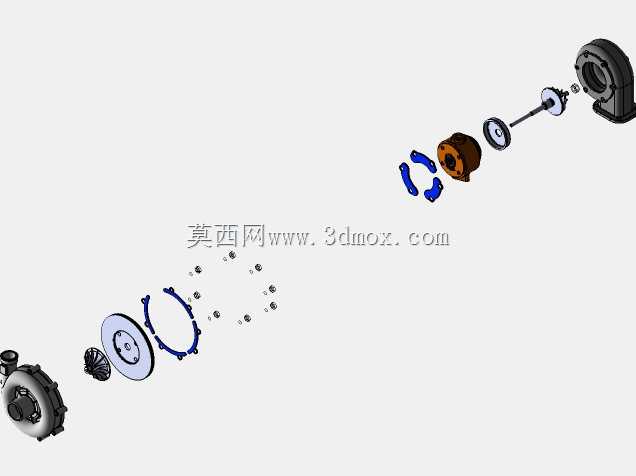

　　在三维建模处理上，壳体外形采用复杂曲面与铸造圆角结合的方式，符合真实铸件的工艺特征。蜗壳内部流道不宜只做外观包覆，若用于性能分析或教学演示，还需进一步检查壁厚均匀性、流道过渡面和进出口中心线位置。中间体与两侧壳体之间的配合面应保留同轴关系，转子轴系、轴承孔和密封件位置需要围绕同一轴线建立约束，这样在爆炸视图、装配动画或工程图中才能体现合理的装拆逻辑。

　　对于设备选型人员而言，该模型可用于确认增压器在紧凑动力舱中的占位轮廓，尤其是涡轮壳高温区域与油管、线束、冷却管路之间的安全间隙。压气机出口方向若与周边部件冲突，通常需要在选型阶段调整壳体角度或接管方位，而不是在后期通过强行弯折管路解决。底部支架则应结合振动频率和热变形进行设计，过弱会引起共振，过强又可能限制壳体自由膨胀。

　　整体来看，这份数模不仅呈现了涡轮增压器的外部形态，也保留了总成层级、连接紧固件和安装接口等工程信息。它可用于动力系统布置教学、增压原理展示、壳体结构分析、装配工艺说明以及后续二维工程图派生，在机械结构设计和汽车零部件学习中都具有较强的参考价值。
