轴用挠性弹性联轴器传动结构

　　在中小型自动化设备的传动链里，两根轴之间往往无法做到绝对同轴——电机输出轴与丝杠、主轴、编码器、泵轴或辊筒轴对接时，安装偏差、机架焊接后的微量变形、轴承座加工误差、运行温升带来的轴向伸长，都会让刚性连接承受额外弯矩。弹性联轴器正是为这类工况准备的中间连接件，它不靠硬性金属面锁死全部自由度，而是通过中间弹性体的可控变形，吸收两轴之间的径向偏移、角向偏摆与轴向窜动，同时把主动端扭矩平稳传递到从动端。

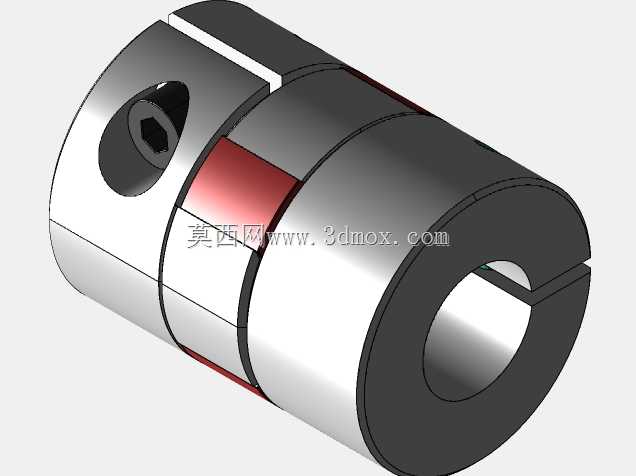

　　这套轴用机械弹性联轴器的建模思路，围绕“可靠传扭”和“柔性补偿”两个核心展开。两端夹持部分通常采用金属毂体，内孔与被连接轴配合，外轮廓兼顾夹紧力与轻量化；中间弹性体多为高分子材质，承担缓冲、减振和偏移补偿。建模时需要把夹紧螺钉、剖分式夹持槽、毂体与弹性体的嵌合关系逐一表达清楚，因为这些细节直接决定装配后会不会打滑、偏心后弹性体是否偏磨。

　　从实际选型看，弹性联轴器常见于伺服进给机构、步进电机传动、小型输送辊道、编码反馈机构以及轻工包装设备。它不像刚性联轴器那样要求极高对中精度，也不像十字滑块或膜片联轴器那样偏向特定补偿方向，而是在传动精度、减振能力和成本之间取得平衡。对频繁启停、正反转切换的轴系，弹性体还能削弱冲击峰值，降低键连接和轴承受到的瞬时载荷。

　　外形尺寸方面，这类零件的关键边界包括外径、总长、两端内孔直径、夹紧螺钉分布圆以及螺钉头部所需的扳手空间。外径不能与周边护罩、线管或机架立板干涉；总长要纳入两轴轴端间距，避免装配后弹性体被过度压缩或拉开。内孔与轴径的配合需结合公差选用，夹持段长度也要覆盖轴端有效配合面，过短会导致夹紧力不足，过长则可能顶碰轴承或轴肩。

　　安装边界上，工程师通常先固定主动端电机，再调整从动轴位置，使两轴尽量同轴；即使联轴器允许偏差，也不应把允许偏移量当作安装目标。径向偏差过大时，弹性体单侧反复挤压，温升和老化都会加快；角向偏差明显时，螺钉夹持面受力不均，高速运行还可能引入周期性振动。轴向预留量则要考虑热胀冷缩，尤其在电机与金属丝杠长时间运行后，轴系伸长会让联轴器承受额外推力。

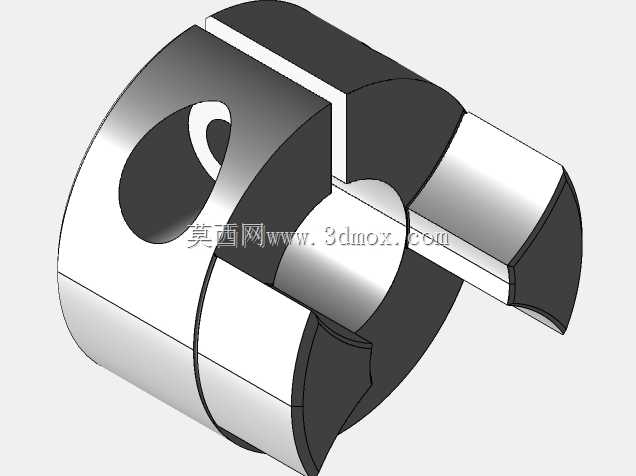

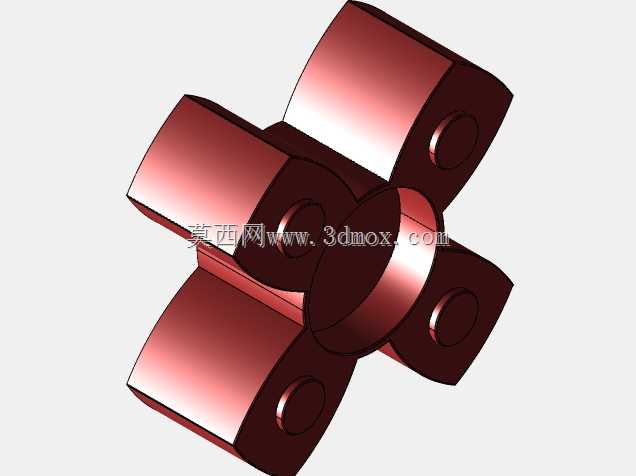

　　结构建模过程中，毂体的夹持槽是重点。开槽形式决定夹紧时内孔收缩是否均匀，槽宽既要给螺钉锁紧留下变形空间，又不能削弱毂体整体刚性。螺钉孔位置需避开弹性体咬合齿或爪部，防止锁紧时压伤柔性元件。若采用梅花式弹性垫，金属爪与弹性瓣之间应保留合理接触弧面，使扭矩通过多个接触面传递，而不是集中在少数尖角上。

　　从动端转动惯量较大时，联轴器的弹性还能缓和启动瞬间的扭矩尖峰；但在高精度定位场合，过软的弹性体会带来扭转滞后，需要在减振与响应之间取舍。因此模型表达不能只停留在外观，应把内孔、键槽或抱紧结构、弹性体形状、金属爪数量和装配间隙都体现出来，方便后续做干涉检查、公差标注与选型校核。

　　在设备布局阶段，把联轴器三维件放入总成后，可以直接检查电机轴与负载轴的相对位置，确认拆装螺钉时扳手是否有操作空间，护罩关闭后是否摩擦外圆，维护时是否需要先移动电机。若周边空间狭窄，外径和长度往往比理论扭矩更先成为约束条件。

　　从维护角度看，弹性体属于易损环节，长期受交变载荷、油污或高温影响后会硬化、开裂甚至掉块。建模时保留弹性体与金属毂体的可拆卸关系，有利于现场快速更换，而不必整体拆卸两端轴系。金属毂体则需关注内孔表面质量和螺钉锁紧力矩，夹紧面若有油污，会降低摩擦传扭能力；若轴端带键，则要同时保证键侧配合与抱紧力，避免单一连接方式过载。

　　整体来看，这个弹性联轴器结构虽小，却处在动力传递的接口位置。它的尺寸链、材料柔性、夹持方式和安装偏差共同影响轴系寿命。把这些工程关系在三维模型中清晰还原，既能用于设备总图装配，也能支撑零件加工、采购选型和现场装调，减少因对中不良、空间干涉或夹持不可靠带来的后期返工。
