气动式快速夹紧工装夹钳结构设计

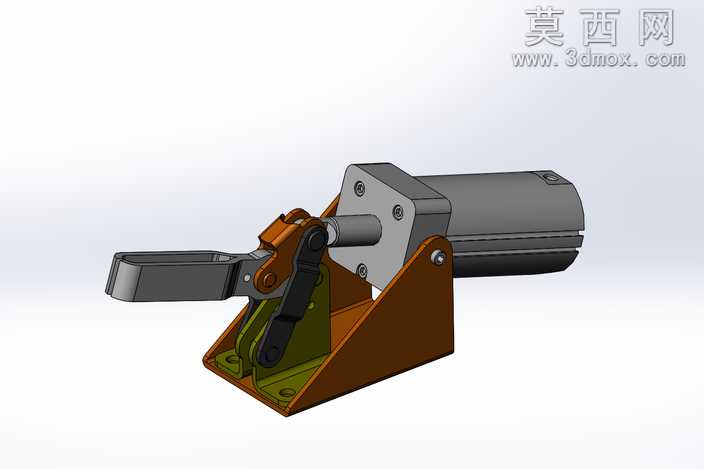

本作品为气动驱动式快速夹钳三维模型，采用SolidWorks完成全参数化建模与装配验证，整体结构经过运动干涉校验，可直接用于工装夹具设计参考与二次开发。建模过程中首先对夹钳的功能需求进行拆解，将整体结构划分为气动驱动单元、连杆传动单元、夹钳执行单元、安装固定基座四大模块，分别完成各零件的特征建模：驱动单元采用标准圆形气缸结构，建模时还原了缸筒、端盖、活塞杆的装配关系，对端盖安装孔、活塞杆连接轴等配合特征做了精确公差预留；传动单元采用多连杆肘节式增力结构，通过对连杆铰接点的位置参数优化，实现了小气缸推力下的大夹紧力输出，建模时对各铰接处的销轴、衬套配合结构做了细节还原，保证运动仿真时的转动自由度符合实际工况；夹钳执行单元采用平直压头结构，压头接触面做了防滑纹理设计，建模时通过拉伸、切除特征还原了压头的夹持轮廓，同时对压头与传动连杆的连接结构做了快拆设计，方便后续根据夹持工件更换不同规格压头；安装基座采用L型折弯钣金结构，建模时通过钣金特征模块完成折弯、冲孔、翻边工艺特征的还原，基座底部预留了标准安装孔位，可直接通过螺栓固定在工装台面或设备机架上。渲染阶段采用机械工业常用的材质配色方案，气缸缸筒赋予银灰色金属烤漆材质，活塞杆与铰接销轴赋予抛光不锈钢材质，连杆结构赋予发黑处理的合金钢材质，安装基座赋予橙色喷塑金属材质，压头赋予黑色硬质尼龙材质，通过环境光与定向光源的组合打光，清晰呈现各零件的结构层次与装配关系，同时对运动状态下的夹钳做了半透明剖视处理，可直观展示内部连杆的传动逻辑。整体设计遵循气动工装夹具的通用设计规范，在保证夹紧力与行程满足常规工装需求的前提下，尽可能压缩了整体结构体积，各标准件均采用市面通用规格，方便后续加工与配件替换，模型装配层级清晰，特征树命名规范，可直接导出工程图用于生产加工参考。
