手动代步轮椅功能样机结构设计

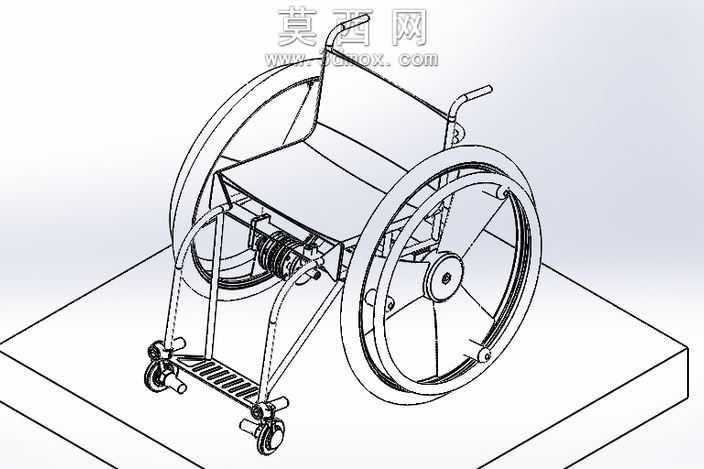

本作品为手动代步轮椅的功能样机三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零部件均按照实际加工工艺要求完成特征构建，无冗余几何元素，可直接对接后续工程图导出与样机加工环节。模型整体采用线框加实体混合的展示方式，清晰呈现了轮椅的核心结构组成：包含大尺寸驱动轮组、前部万向转向轮组、承载式座椅框架、手动驱动传动机构、脚踏支撑结构五大核心模块。其中驱动轮采用大直径辐条式结构设计，轮缘预留防滑包覆层安装位，轮毂处集成了棘轮传动结构，可实现手动驱动的单向锁止与动力传递，保证使用者推行时的力传递效率；前部万向轮组采用双轮独立转向结构，搭配小直径耐磨滚轮，转向支架设置有限位结构，避免转向过度造成侧翻风险，轮组与主框架之间采用快拆式连接结构，方便后续维护与部件更换。座椅框架采用轻量化管材拼接结构，建模时预留了绑带、靠背软垫的安装点位，框架边角全部做圆角过渡处理，避免使用过程中磕碰划伤；脚踏结构采用防滑格栅板面，角度可根据使用者腿长进行调节，支撑臂与主框架之间采用铰接结构，搭配锁紧旋钮实现档位固定。建模过程中对所有运动部件均做了干涉检查，验证了轮组转动、转向调节、脚踏翻折等动作的行程合理性，材质配置上区分了金属框架、橡胶轮面、塑料扣件等不同部件的材质属性，渲染时采用白底工程展示风格，突出结构本身的设计细节，整体设计围绕中小企业学生团队的项目需求，聚焦实用型代步辅具的功能落地，在保证结构强度的前提下尽可能控制整体重量与加工成本，可作为康复辅具设计、手动机械结构教学的参考案例。
