低成本开源四足仿生行走机器人结构

　　这套四足仿生行走平台面向教学实验、机器人运动控制验证、小型巡检样机开发和开源硬件二次设计场景。整机采用四条对称布置的多关节机械腿，外壳与腿部承力件以轻量化造型覆盖，内部预留控制板、电池、舵机、线束和传感器安装空间，适合在实验室桌面、平整室内地面以及低速演示环境中完成步态调试。

　　从结构思路上看，平台没有追求复杂液压驱动或高负载工业臂方案，而是把重点放在易制造、易装配、易维护上。机身主体由左右壳体、中部电子仓和腿部连接支架组成，外壳曲面既承担防护作用，也为内部器件提供安装边界。腿部采用分段式设计，髋部、大腿、小腿之间通过舵机和支架形成转动关节，足端使用深色缓冲件接触地面，能够降低落地冲击并提高摩擦稳定性。每条腿的关节轴线和连杆长度在模型中均有明确对应关系，便于后续根据舵机扭矩、步高、步幅和足端工作空间重新核算。

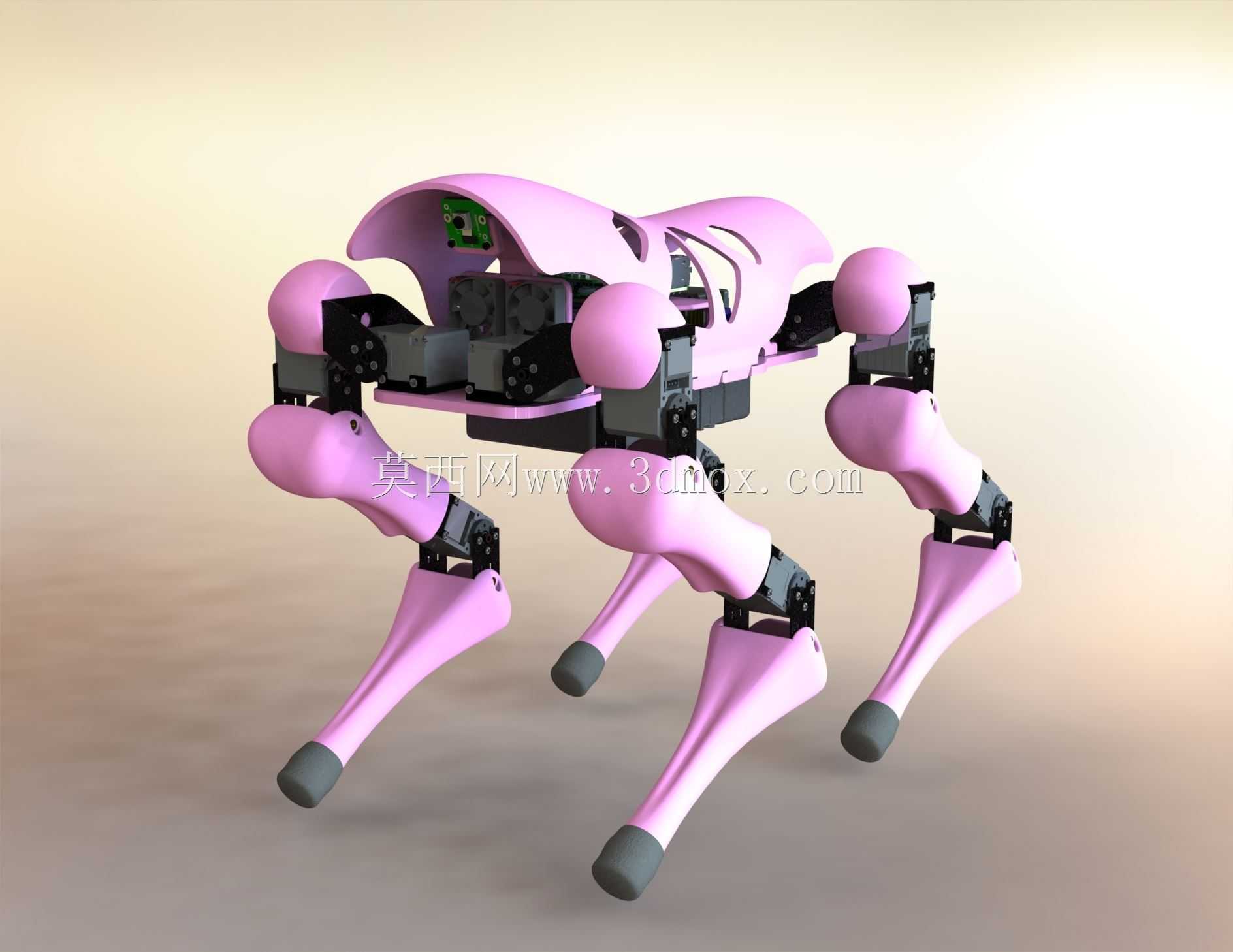

　　实际用途上，该类平台常被用于四足步态算法、URDF机器人描述文件生成、ROS仿真联调、舵机同步控制以及3D打印零件验证。装配体保留了机器人完整组成关系，结构件之间的连接位置、关节摆动范围和电子元件占位都可作为机械与控制协同设计的参考。对于需要快速搭建足式移动样机的团队，这种开放式结构能够减少从概念到可动样机的反复试错：机械设计者可直接检查腿足干涉，控制人员可依据关节布置建立运动学模型，硬件人员则可根据仓体空间选择控制板和供电方案。

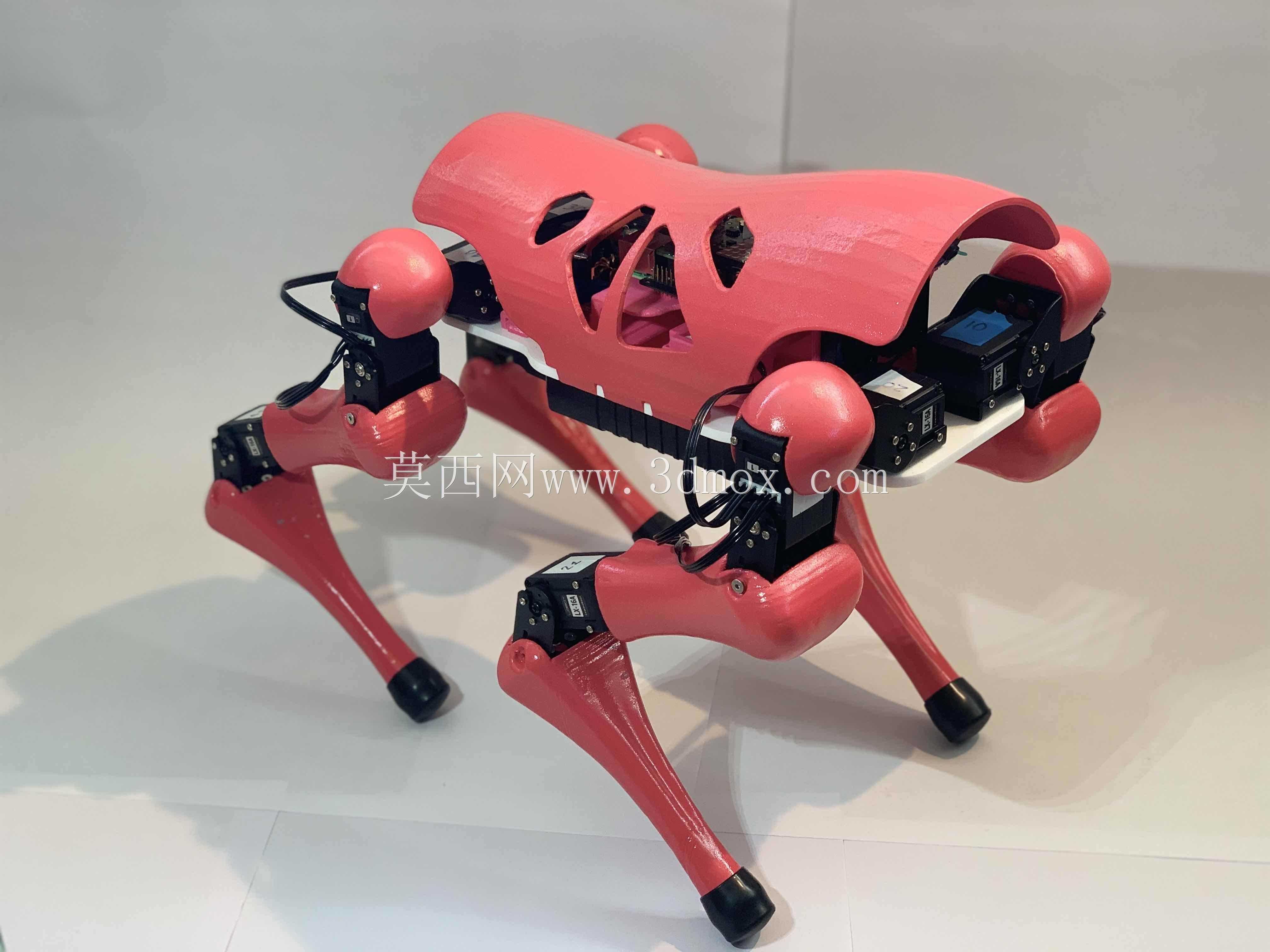

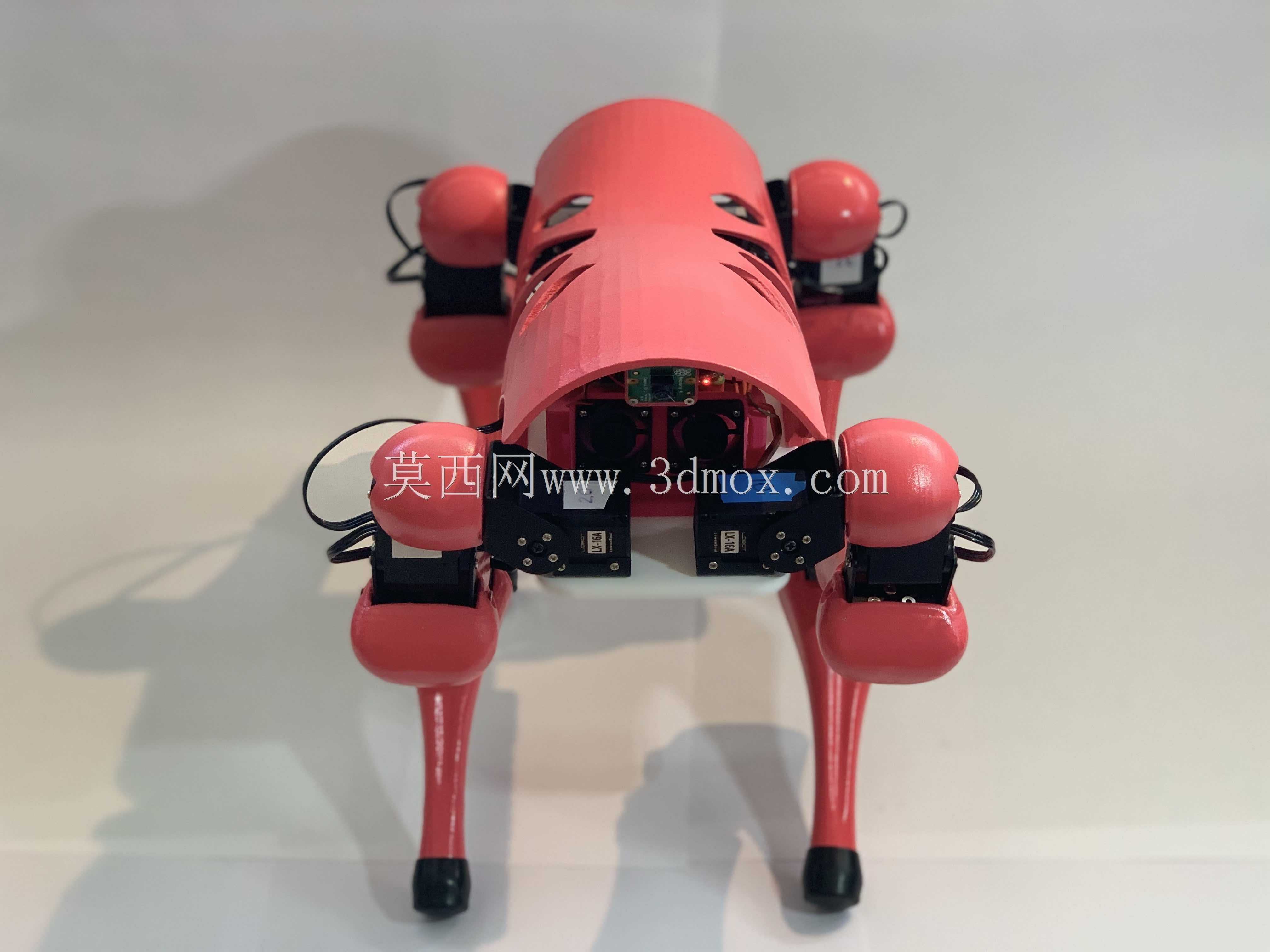

　　外形设计上，机身呈低矮流线形态，顶部和侧部留有开槽与装配孔，既减轻重量，也方便线束穿过和散热。四条腿分布在机身四角，髋部关节靠近机身外侧，使腿部在前后摆动和侧向支撑时拥有较清晰的运动包络。小腿末端向外下方伸展，足端形成稳定支撑多边形；在静止状态下，整机重心落在支撑区域内，有利于低速行走时保持姿态。外壳的粉色覆盖件主要承担外形包覆和零件固定功能，真正的关节载荷由内部支架、舵机输出盘和紧固件传递，因此在二次加工时不能只按外观厚度判断强度，需要结合打印材料层纹方向、螺栓预紧和舵机安装面刚度综合评估。

　　安装边界方面，机身内部电子仓需要同时容纳主控板、电池、舵机驱动接口和传感模块，建模时应保留插拔、走线和维修空间。腿部舵机不宜紧贴外壳极限位置，需给关节转动留出间隙，尤其在大腿抬起、小腿收拢和足端前后换向时，要检查相邻腿、壳体和线束是否发生干涉。足端缓冲件的高度会影响整机离地间隙，若更换更长足端或调整小腿姿态，机身重心、腿杆受力和舵机扭矩都会随之变化。

　　制造角度看，承力关节支架应优先保证孔位同轴度和舵机安装面平面度，打印件需避免在受拉方向形成薄弱层纹；外壳件可适当降低填充密度以控制重量，但螺柱、卡扣和连接桥位置需要局部加厚。装配时应先完成单侧腿部关节零点标定，再对称安装其余三条腿，确保四条腿在初始姿态下足端高度一致。线束从机身中部向髋部关节布置时，应预留反复弯折长度，并避开舵机直接摩擦区域。

　　该结构的价值不在于替代高负载工业机器人，而在于提供一个可制造、可观察、可迭代的四足移动机械平台。通过模型可以清楚看到外壳、关节、腿段、足端和电子仓之间的空间关系，也能围绕步态控制、轻量化制造和零部件维护进行持续修改。
