多足联动仿生步行机械足结构

项目分类:工业机器人 发布时间:2022-05-30 ID:641901
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构
  • 多足联动仿生步行机械足结构

  这套多足步行机构面向非结构化地形下的移动作业需求,整体采用仿生六足布置思路,将承载底盘、腿部连杆、驱动元件和足端执行部分整合为一套可运动验证的机械系统。与轮式或履带式平台相比,足式结构在台阶、沟壑、碎石地面、狭窄检修通道以及存在局部障碍的工业现场中更具适应优势:足端可以选择离散支撑点,底盘不必连续贴合地面,通过抬腿、落足、支撑相和摆动相的交替,实现越障、转向和姿态调整。

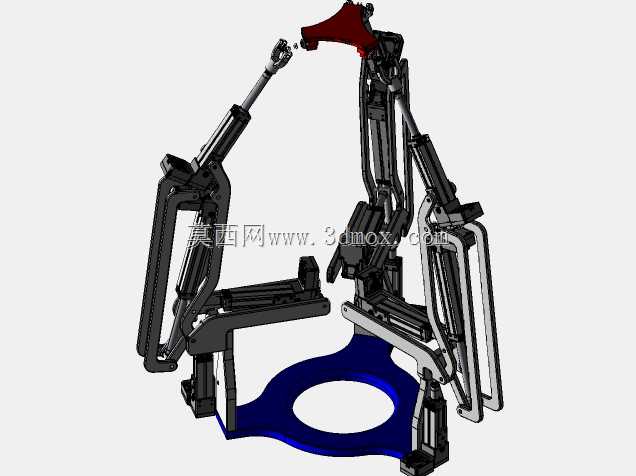

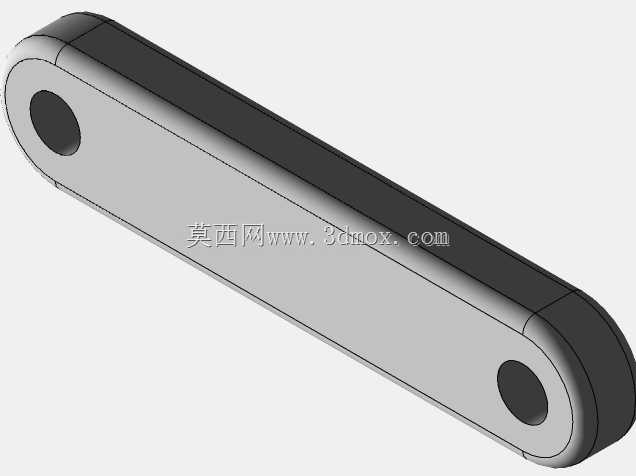

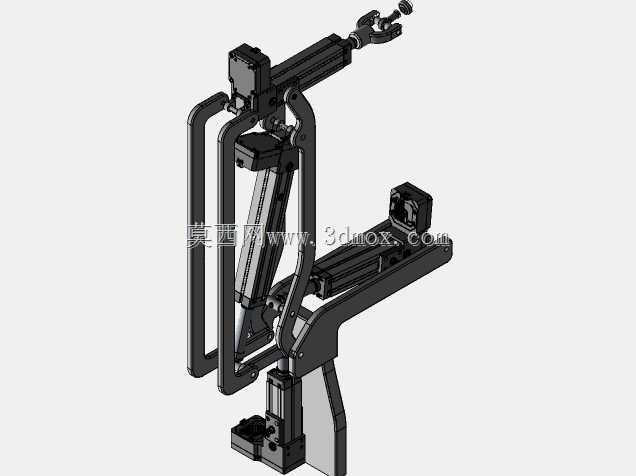

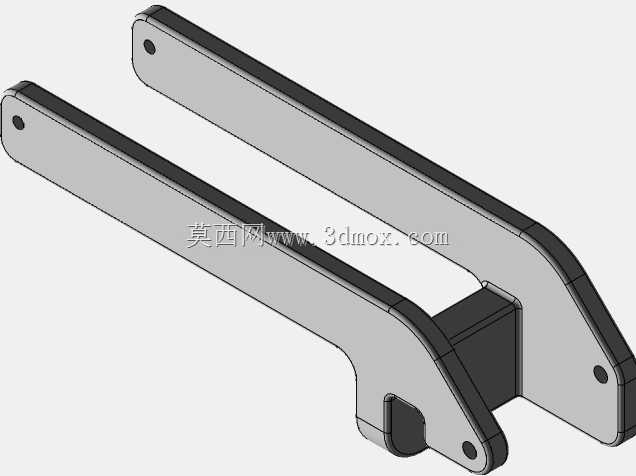

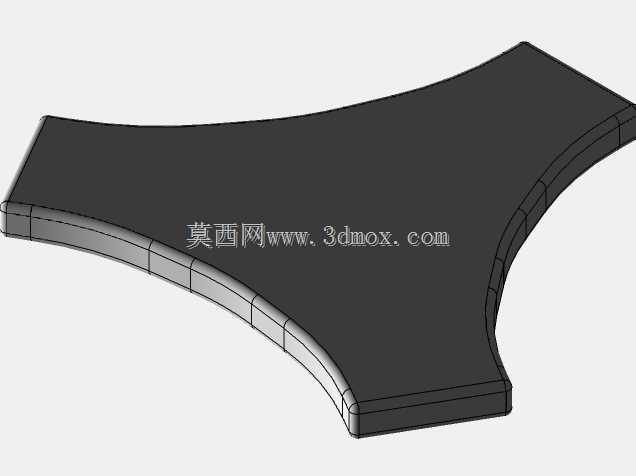

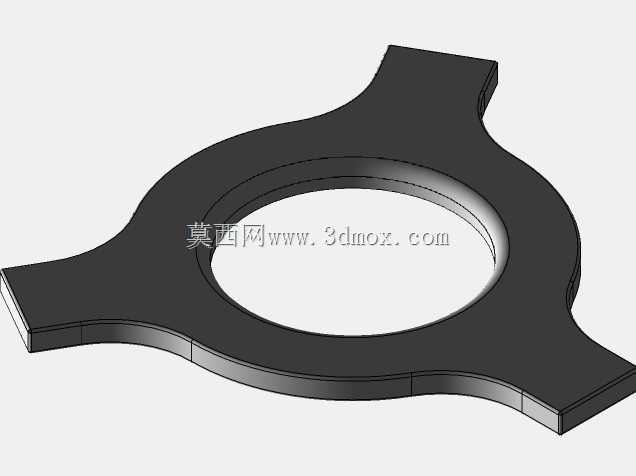

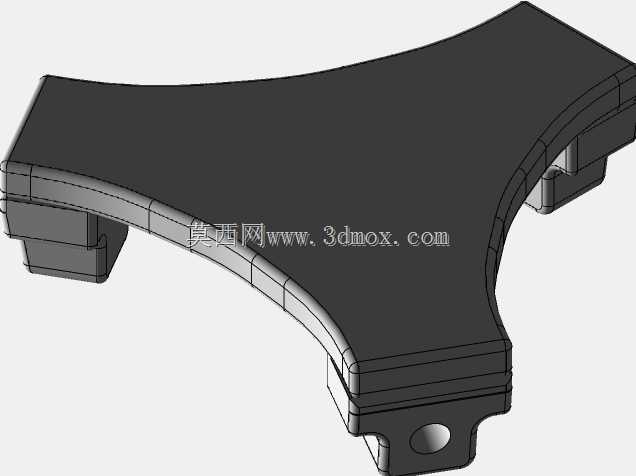

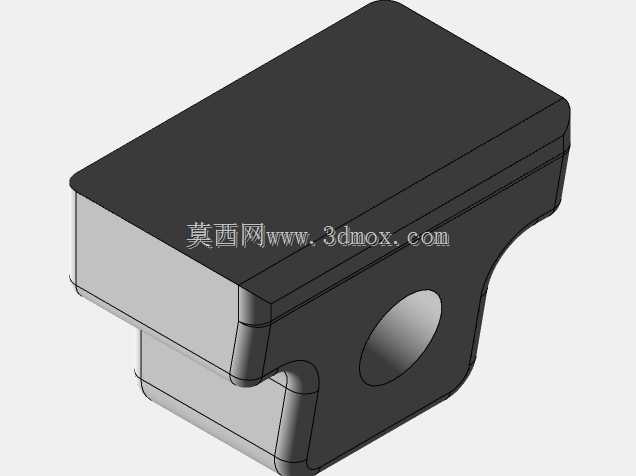

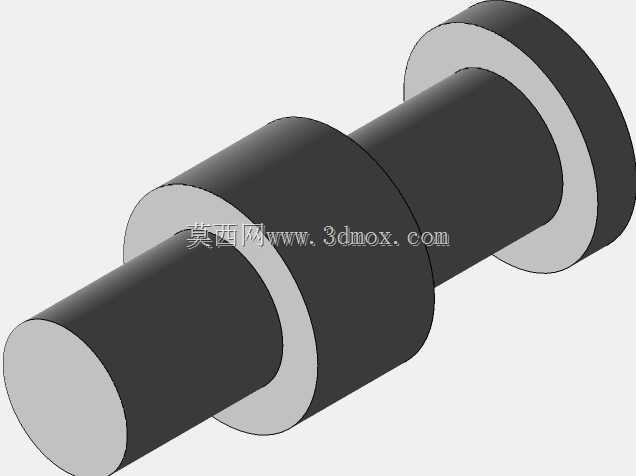

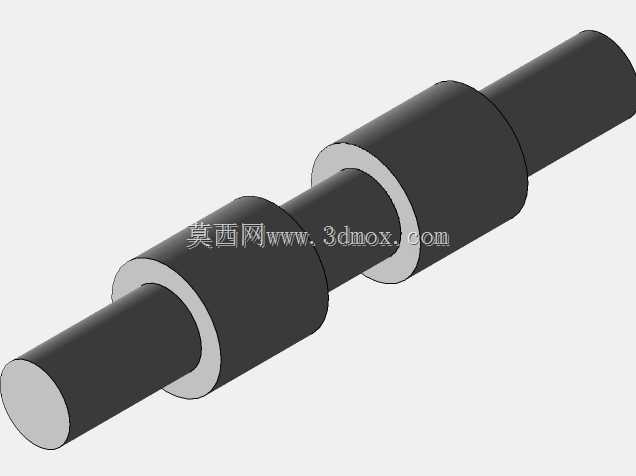

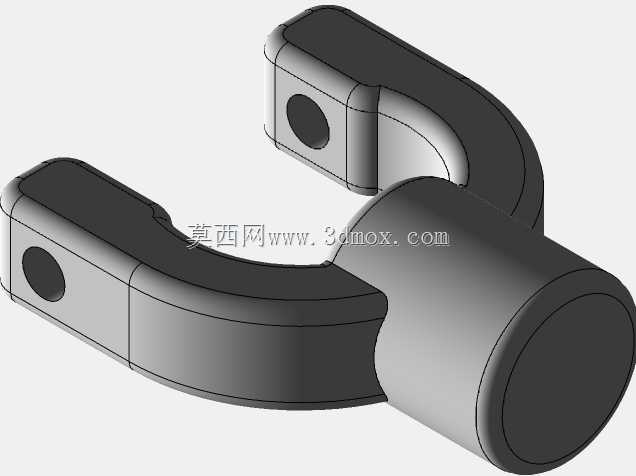

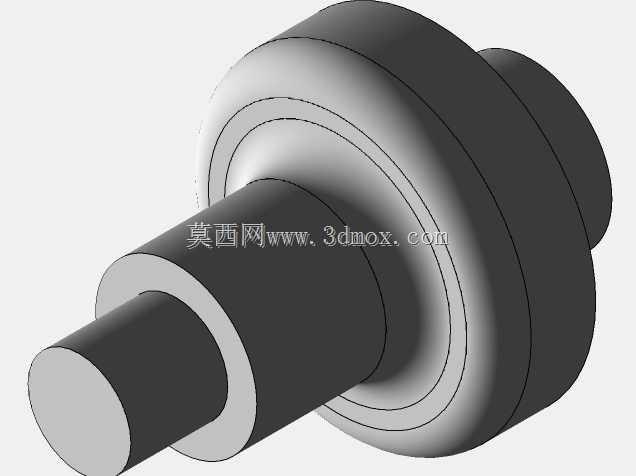

  从结构组成看,模型中部为环形承载基座,基座上方预留设备安装区域,可布置控制箱、传感模块、电池或小型作业末端。环形轮廓一方面降低底盘中部重量,另一方面为腿部铰接点提供周向布置空间,使六条腿围绕机身均匀展开。腿部并非简单直杆,而是采用多连杆并列框架形式,包含大腿段、小腿段、侧向支撑件、铰接轴套和端部连接座。多组杆件通过销轴形成平面与空间复合运动链,驱动件伸缩或摆动时,力经由连杆传递到足端,从而完成抬腿高度、跨步距离和支撑角度的变化。

  设计上重点考虑了足端工作空间与机身稳定性的平衡。每条腿的关节位置、连杆长度和铰接角度共同决定足端可达范围:连杆过短会限制越障高度,过长则会降低刚性并增大机身包络;并列框架结构能够提高腿部侧向抗弯能力,使驱动件主要承受沿杆方向的载荷,减少关节处的附加弯矩。腿部与基座连接处采用集中铰接布局,便于在实际制造时统一安装轴承、销轴和限位块,也方便后期维护时整腿拆卸。

  在实际应用中,这类机构可作为巡检机器人、排险探测平台、教学实验样机或特殊环境搬运底盘的机械基础。若用于厂区巡检,机身可搭载摄像、气体检测或热成像模块;若用于教学与科研,则可围绕步态规划、足端轨迹、关节载荷和姿态控制进行机构验证。模型中腿部呈展开状态,能够直观看到各杆件在支撑相中的相对位置,也便于检查驱动行程、杆件干涉和足端落地区域。

  安装边界方面,底盘需要保证六条腿在最大跨步时互不碰撞,尤其在机身转向、斜向迈步和腿部回收状态下,相邻腿的连杆外轮廓应保留间隙。足端支撑点形成的多边形范围决定整机抗倾覆能力,设计时应让机身重心尽量靠近基座中心,并控制上部负载高度。驱动元件若采用电动推杆或直线执行器,需校核伸出长度、缩回长度、铰接端螺纹尺寸以及最大推力;若改为伺服关节驱动,则应重新确认关节轴、减速器和连杆输入端的连接界面。

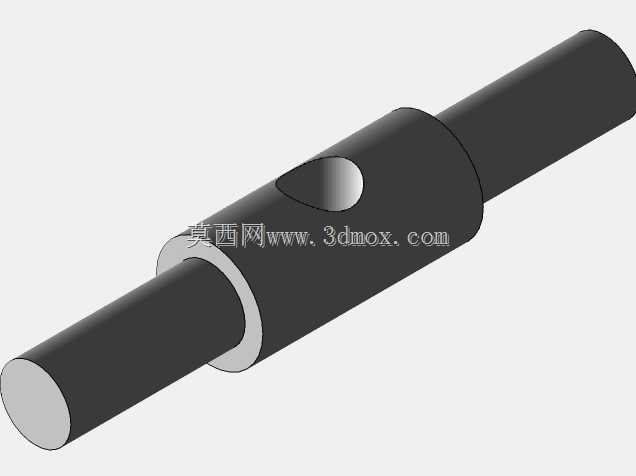

  建模过程中,腿部连杆以钣金或型材框架形式表现,适合转化为焊接件、机加工件或铝型材装配体。基座环形件可采用板材切割后焊接加强筋,也可在轻量化要求较高时改为铸铝或碳纤维复合结构。各铰接孔应保持同轴度,销轴与衬套配合处需预留润滑和防尘结构;足端建议增加橡胶垫或可更换触头,以提高摩擦并缓冲落地冲击。整体结构强调可装配性、运动可视性和工程改造空间,能够为足式移动设备的方案设计、干涉检查和步态分析提供直接参考。
