精密手动平口台虎钳三维结构设计

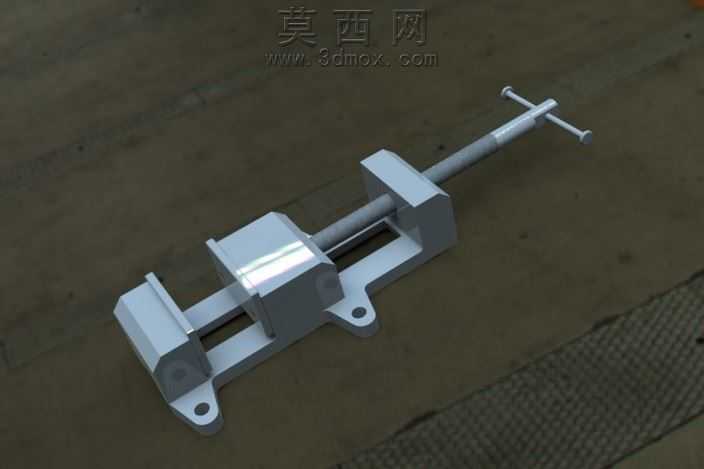

本作品为手动平口台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的通用设计规范，完整还原了台虎钳从固定钳身、活动钳身、传动丝杠、夹持块到安装底座的全部核心结构。建模阶段采用自底向上的装配设计思路，首先对各个独立零件进行单独建模：固定钳身作为核心承载部件，建模时重点还原其底部带安装孔的支撑耳结构、钳身导轨滑槽的限位结构，以及前端固定夹持块的安装定位面，所有倒角、圆角细节均按照实际五金产品的加工工艺要求设置，避免出现不符合生产逻辑的尖锐棱角。活动钳身的建模重点匹配导轨滑槽的配合公差，保证其在固定钳身上可实现顺畅的直线滑动，同时预留了丝杠螺母的安装腔体，以及活动夹持块的固定孔位。传动丝杠采用梯形螺纹结构建模，还原了端部的T型转动手柄结构，手柄两端的防滑握持头、丝杠与活动钳身内部螺母的配合关系均做了精准还原，可直观演示丝杠旋转带动活动钳身进退的夹紧动作原理。夹持块部分建模时还原了其表面的防滑齿纹结构，保证夹持工件时的摩擦力符合实际使用需求。材质渲染阶段，整体采用哑光银灰色金属材质模拟铸铁或铸钢的基体质感，丝杠部分做了轻微的金属光泽提亮处理，区分出传动部件与钳身主体的材质差异，手柄部分采用深色哑光材质模拟防滑握感，整体渲染效果贴近工业级五金工具的真实质感。结构设计上充分考虑了台虎钳的实际使用场景，底部的两个安装耳预留了螺栓通孔，可实现台虎钳在工作台面上的牢固固定，钳身的导轨结构做了加长设计，保证活动钳身的行程足够覆盖常规小型工件的夹持需求，整体结构紧凑，传动逻辑清晰，可作为钳工工装设计、机械原理教学的直观演示模型，也可用于五金工具产品的外观展示与结构验证。
