迷你台式精密虎钳三维结构设计

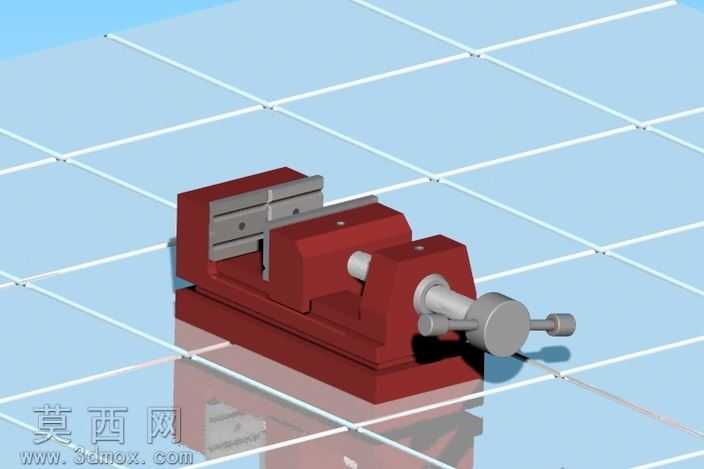

本作品为迷你台式精密虎钳的三维建模设计成果，整体采用Solid Edge完成全参数化建模流程，建模阶段严格遵循机械加工零件的公差配合逻辑，对每一处装配间隙、运动行程都做了精准的参数约束，确保后续导出工程图可直接用于生产参考。渲染阶段采用哑光金属漆材质模拟虎钳主体的铸铁基座质感，对活动钳身、固定钳口的夹持面做了细微的网格纹理处理，还原真实工装夹具的防滑接触面细节，丝杆与摇柄部分采用亮面金属材质，区分出传动部件与主体结构的材质差异，地面添加了带网格线的浅蓝反光平面，既突出模型的轮廓立体感，也符合工业设计展示的常规视觉规范。结构设计上，该迷你虎钳采用经典的丝杆进给传动结构，固定钳身与底座为一体化设计保证整体刚性，活动钳身通过底部导轨与基座滑动配合，钳口部位设计有可更换的硬质合金夹持块，通过内六角螺丝固定，方便磨损后快速替换，尾部的摇柄采用偏心省力结构，转动时可带动丝杆旋转推动活动钳身做直线往复运动，实现工件的夹紧与松脱动作，整体行程控制在适合小型零件加工的范围内，适配桌面级轻型加工、手工打磨、精密零件装配等场景的夹持需求。设计思路上，创作者在保证虎钳核心夹持功能完整的前提下，对整体尺寸做了迷你化压缩，去除了传统工业虎钳多余的厚重结构，保留核心传动与夹持部件的强度冗余，既满足小型工件的夹持力度要求，也让整体模型结构紧凑精巧，适合作为机械结构教学的演示案例，也可用于桌面级小型加工场景的工装参考，建模过程中对所有零件做了单独的零件体拆分，方便后续做爆炸视图、装配动画的二次制作，也便于使用者根据自身需求修改钳口尺寸、行程长度等参数，适配不同的使用场景。
