瓶装饮品灌装输送整线自动化机组

　　这套瓶装饮品灌装输送整线的三维结构，面向饮品工厂的连续化包装工位搭建，核心覆盖空瓶导入、工位转运、灌装作业、封盖衔接与成品输出的连贯流程，适配玻璃酒瓶、PET饮料瓶等多种圆柱类瓶装容器的量产场景，在酒厂、饮品加工厂的后包装车间可直接对接上游洗瓶工段与下游贴标、装箱工段，减少工序间的人工转运损耗。

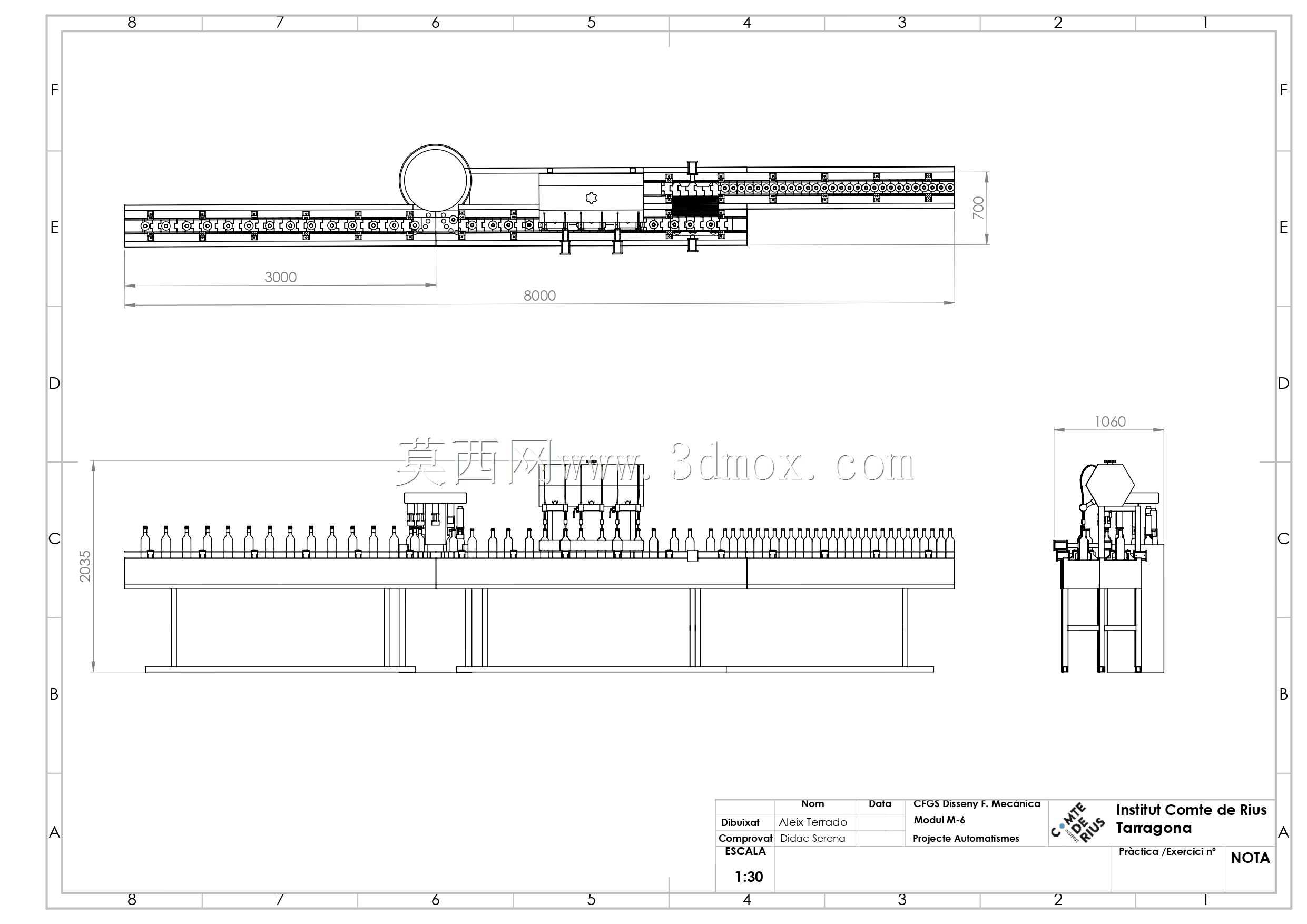

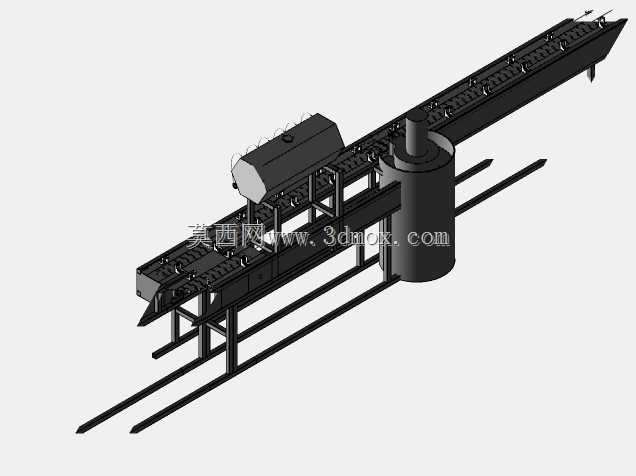

　　从现场布局逻辑来看，整线采用长条形直线排布，主体输送机架沿车间通道纵向延伸，两侧预留的检修通道宽度满足运维人员通行与故障排查需求，底部支撑腿采用方管焊接框架结构，支撑点位间距经过载荷校核，满载瓶装物料输送时机架挠度控制在允许范围内，不会出现输送带跑偏、瓶体倾倒的问题。线体中段集成的立式储料罐体为灌装执行单元，罐体下部对接定量灌装阀组，可随输送工位的节拍同步完成下料动作；罐体旁侧的罩壳式工位为封盖或瓶身预处理模块，罩壳采用钣金折弯成型，既可以防护内部传动结构，也能避免车间粉尘落入作业区域。

　　输送段采用双侧导向护栏结构，护栏间距可根据瓶身直径快速调整，换产时只需松开护栏固定卡扣即可适配不同规格瓶型，无需大规模拆解机架。输送带选用链板式结构，链板表面做防滑处理，单块链板的承载能力可满足满瓶液体的重量要求，驱动端布置在 line 体出料侧，张紧机构采用可调式螺栓结构，长期运行出现链板松弛时可快速张紧，无需拆卸整体机架。线体两端分别设置空瓶导入段与成品输出段，导入段的导向喇叭口可将无序排列的空瓶逐步规整为单列等距排布，保证每个瓶体精准停靠在灌装工位下方；输出段的延伸架可直接对接后续成品缓存台，实现整线节拍的无缝衔接。

　　设计过程中优先考虑了车间安装的边界条件：整线底部支撑高度统一，可适配车间普通水泥地面的安装要求，支撑腿底部配置可调脚杯，地面存在小幅不平整时可通过脚杯调节整机水平度，无需额外做地基预埋。整机的横向宽度控制在常规车间设备通道的允许尺寸内，吊装转运时可分段拆解为输送段、灌装罐体、工位罩壳三个模块，各模块之间采用法兰与螺栓快速连接，现场组装时无需大型焊接作业，大幅缩短产线部署周期。

　　传动系统的布置隐藏在输送机架下方，驱动电机、传动链轮、传动链条均做防护遮挡，既避免生产过程中瓶体碎屑、液体滴落污染传动件，也能防止运维人员误触运动部件。灌装罐体的顶部设置检修口与进料接口，进料接口可对接车间中央供料管路，检修口配备快开式盖板，日常清洗罐体内部时无需完全拆解管路。线体的工位定位采用挡瓶机构，当瓶体到达灌装位置时，挡块自动升起拦截后续瓶体，灌装完成后挡块下放，瓶体随输送带进入下一工位，整套动作逻辑与产线节拍完全匹配，不会出现漏灌、撞瓶的问题。

　　从结构建模的细节来看，所有钣金件、焊接机架、标准传动件均按实际加工尺寸搭建，护栏的调节行程、脚杯的调节范围、罐体的安装定位尺寸都预留了工程实际公差，建模时同步验证了运动部件的干涉情况：输送带运行全程与机架、护栏、灌装阀组无运动干涉，罐体检修门开启角度满足人员操作空间，罩壳拆卸时不会与周边管线发生碰撞。针对饮品生产的卫生要求，所有与瓶体、物料接触的部位均采用圆滑过渡结构，不存在清洁死角，冲洗产线时废液可沿输送带间隙排入机架下方的接水盘，不会在设备内部积留。

　　这套产线结构既可以作为整线设备的设计参考，也可以拆分出输送模块、灌装模块单独适配不同产能的生产需求，小产能场景可缩短输送段长度，大产能场景可扩展工位数量、增加并行灌装头，结构的模块化特性让改型设计的效率大幅提升，不需要重新搭建主体机架逻辑，仅调整工位布局与配套部件即可完成不同规格产线的衍生设计。
