瓶装饮用水灌装输送整线设备结构

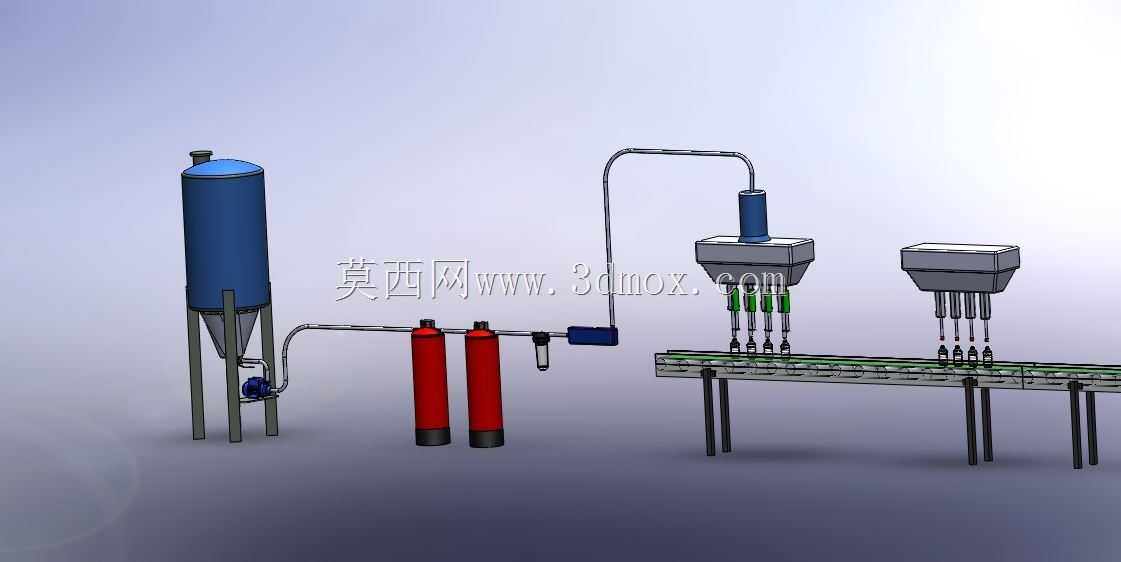

　　这套瓶装饮用水灌装输送整线结构围绕中小型水厂的连续灌装作业展开，模型中可以看到空瓶经过整理后进入绿色输送带，在多组灌装头下方按节拍定位，完成注水后继续向下一工位流转。整线并非单一灌装机本体，而是把水箱、紫外线过滤器、砂过滤器、活性炭过滤单元、机械带式输送、饮水灌装组件、活性抛光处理以及开孔器等相关结构放在同一装配关系中表达，适合用于方案评审、工位布局校核和设备原理演示。

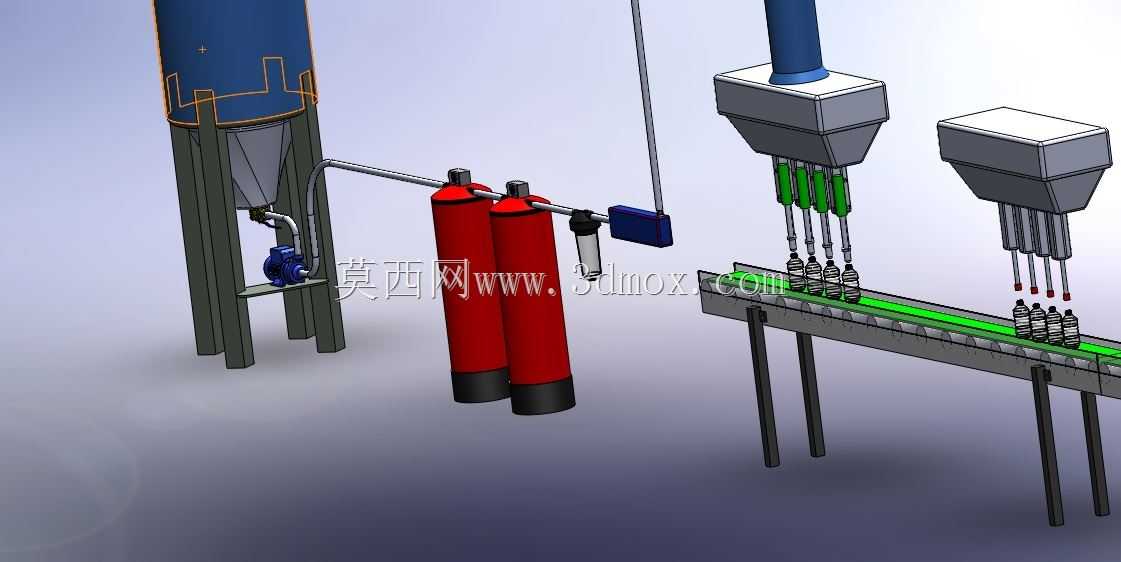

　　从现场布置角度看，左侧立式红色罐体承担储水与预处理衔接功能，罐体顶部布置管路、阀门和检测元件，管线沿支架引至灌装区域。过滤链路的设计思路是先通过砂滤和活性炭单元降低水中悬浮物、异味及余氯影响，再经紫外线过滤环节进行杀菌处理，使进入灌装头的水质满足瓶装饮用水生产的基本卫生要求。各罐体之间保留检修间距，管路走向尽量短直，既减少弯头造成的压损，也便于后期拆卸滤芯、更换紫外灯管和清洗罐体内壁。

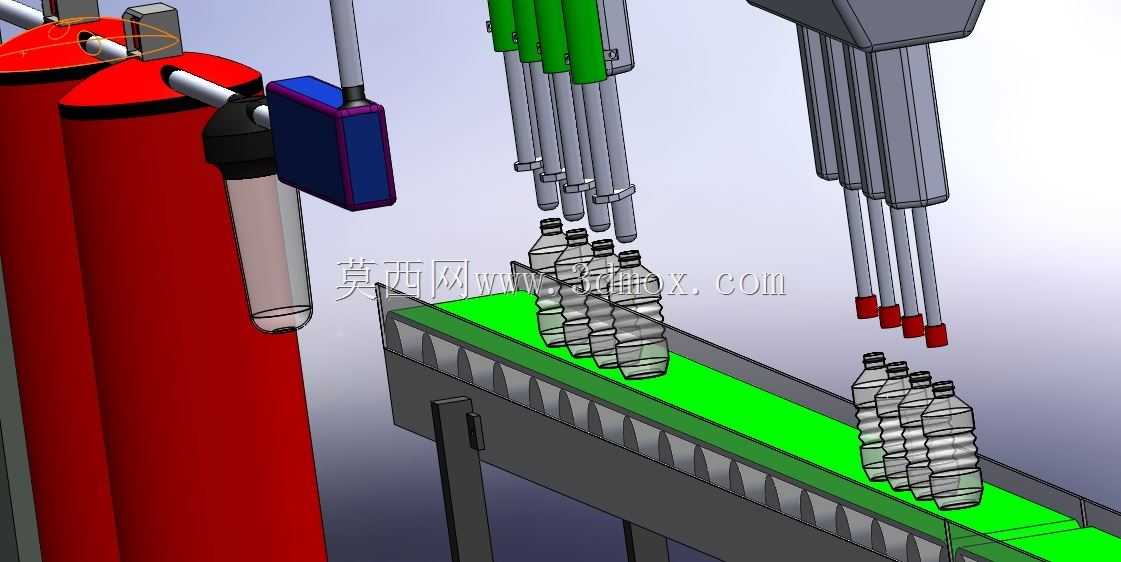

　　输送部分采用带式机械输送结构，绿色带面承托PET瓶底部，两侧机架承担张紧、导向和支撑作用。瓶体在输送带上成列排列，灌装头下方的间距与瓶位节距对应，便于后续增加挡瓶、分瓶或星轮定位机构。若用于实际产线，需要在灌装区增加瓶身夹持或拦瓶组件，避免注水冲击使轻质空瓶发生偏移；带速则应与灌装阀开启时间、液位稳定时间匹配，不能只按理论输送能力计算。模型中多组竖直灌装头并排布置，头部与瓶口之间预留升降空间，这种结构便于扩展为凸轮提升、气缸压瓶或伺服跟踪灌装形式。

　　外形尺寸与安装边界方面，整线长度主要由过滤罐区、灌装区和输出缓冲区决定。输送带高度应结合人工上瓶或理瓶机出口高度确定，常见布局中带面距地面宜控制在操作人员可观察瓶口和处理倒瓶的范围。灌装头上方需预留管路、阀组和执行元件的维护空间，顶部净空不能只满足装配状态，还要考虑灌装阀整体拆卸时的竖直起吊距离。左侧罐体直径较大，基础位置应避开输送带驱动电机和张紧装置，地面需设置排水坡度，以便冲洗废水和跑漏水能够快速排出。

　　功能特性上，该结构把水处理与灌装输送放在同一系统内考虑，能够直观展示水从储水、过滤、杀菌到定量灌装的路径。砂过滤器侧重拦截颗粒杂质，活性炭单元侧重吸附有机物和异味，紫外线过滤器不引入药剂，适合饮用水末端杀菌。灌装执行端采用多针头并行布置，适合规则瓶型的批量作业；若更换瓶高或瓶径，需要复核灌装头下降行程、瓶口对中位置以及输送带护栏宽度。开孔器相关结构可用于管路支架、台面板或附属安装座的加工定位表达，在方案阶段有助于说明现场改造时的接口开孔位置。

　　设计时还应关注卫生与维护细节。与水接触的管路、罐体内壁和灌装通道应采用圆滑过渡，减少死角；罐体底部宜设置排污口，过滤器前后应预留压力表或取样口，便于判断滤芯堵塞状态。输送带下方机架不宜形成积水凹槽，托板和支腿应尽量采用易擦洗结构。电气控制方面，输送带驱动、灌装阀启闭、紫外灯工作和液位信号需要建立联锁，储水箱低液位时应停止灌装泵，防止空转；倒瓶、堵瓶时输送线应能暂停，避免后续瓶体挤压。

　　在三维建模层面，该装配可拆分为水处理罐体、管路阀组、输送机架、输送带、灌装头支架、瓶体样本和安全护栏等子装配。结构工程师在深化时，应先确定产线节拍和目标瓶型，再反推灌装头数量、输送带宽度及过滤罐处理能力；设备选型人员则可据此核对泵流量、过滤精度、紫外杀菌剂量、输送带负载和灌装阀通径。整体结构偏重方案级布局表达，后续若进入施工图阶段，还需要补充材料规格、焊接要求、密封件选型、轴系零件、张紧机构及现场安装地脚尺寸。
