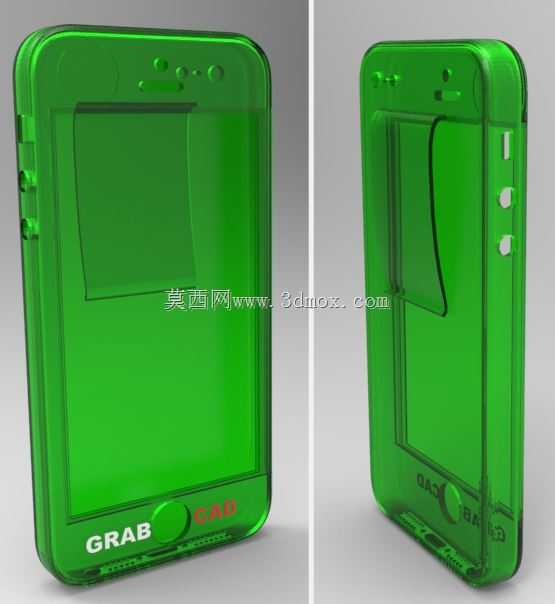

透明绿iPhone腰挂便携保护壳结构

　　该结构件面向日常移动携带场景，解决手机在巡检、仓储作业、户外走动、工装穿戴等情况下不便手持、容易滑落或口袋取放不顺的问题。整体不是单纯装饰外壳，而是将手机保护、背部支撑、腰带穿挂和快速取放整合在同一件注塑壳体中。壳体外形跟随直板手机轮廓，正面保留屏幕开放区域，四周边框形成连续围挡，边角做加厚过渡，以吸收跌落时的冲击；背部并非完全平板，而是设置一条纵向带扣通道和可贴合腰带的支撑区域，使手机可以竖向挂在腰带或包带外侧。

　　从使用方式看，手机从壳体开口侧装入后，边框侧壁对设备两侧进行限位，底部和顶部预留出声、按键、摄像及接口对应的避让空间。背部带扣采用悬臂式弹性结构，扣体与背板之间形成穿带间隙，腰带穿过该间隙后，扣舌在自然状态下压住带面，减少壳体上下窜动；需要取下时，手指扳动扣体外侧即可释放。该结构对材料韧性要求较高，透明绿色外观提示其适合采用具有一定弹性和抗冲击能力的透明工程塑料，壁厚在视觉上保持均匀，避免局部缩痕和应力集中。

　　建模时需要重点处理壳体的拔模方向、圆角过渡和卡扣回弹。外轮廓不能只按手机外形简单偏置，边框内侧应保留装配间隙，过紧会造成装机困难，过松则会在跑动或弯腰时产生晃动。侧边按键位置可采用局部减薄或开孔方案：开孔便于直接操作实体按键，但防护连续性较弱；局部减薄能保持壳体一体性，却要控制按压反馈。背部挂扣与主体连接处是受力核心，根部需设置较大圆角，并在扣体长度、厚度和翘起高度之间平衡，太薄容易永久变形，太厚则穿戴阻力大。

　　安装边界主要集中在手机厚度、腰带宽度和扣体开口高度。壳体内部宽度、高度应按目标手机尺寸建立，四角需给出容纳圆角的空间；背板与手机背面之间不宜完全贴死，可保留微量间隙，便于容纳贴膜、轻微公差和灰尘颗粒。腰带通道宽度应覆盖常见织物腰带尺寸，通道内侧高度要保证带体顺利穿过，同时不能让壳体在带面上明显旋转。挂扣外侧突出量需控制，过大容易在坐下时顶压髋部，过小则强度和插拔便利性不足。

　　结构细节上，壳体正面边框略高于屏幕平面，使手机正面朝下放置时屏幕不直接接触台面。背部支撑面在手机装入后承担主要摩擦，可通过筋位或局部粗糙面提高防滑能力，但筋位不能压到电池区域或摄像头凸起。透明材料还要求外观面避免突兀的加强筋投影，内部筋条应顺着熔体流动方向布置，厚度小于主壁，以降低缩水和发白风险。侧边开孔边缘需圆滑过渡，防止裂纹从孔角扩展。

　　在实际工程沟通中，这类件常被归入便携数码附件，但结构判断不能只看外观。它需要同时满足手机限位、跌落缓冲、腰带悬挂、按键操作和注塑成型等多重要求。三维建模应先确定手机包络面，再反推壳体内腔；随后建立边框、背板、挂扣和避让孔，最后检查装配间隙、扣体变形量和拔模角。对于需要开模的方案，还应关注倒扣区域是否需要滑块或强制脱模，尤其是侧边按键孔和背部扣体连接处，若结构过硬，装配和成型都会带来额外成本。整体设计以简洁一体为原则，在不增加独立金属夹片的情况下，利用塑料自身弹性完成腰挂功能。
