阿普利亚摩托车发动机气缸体结构

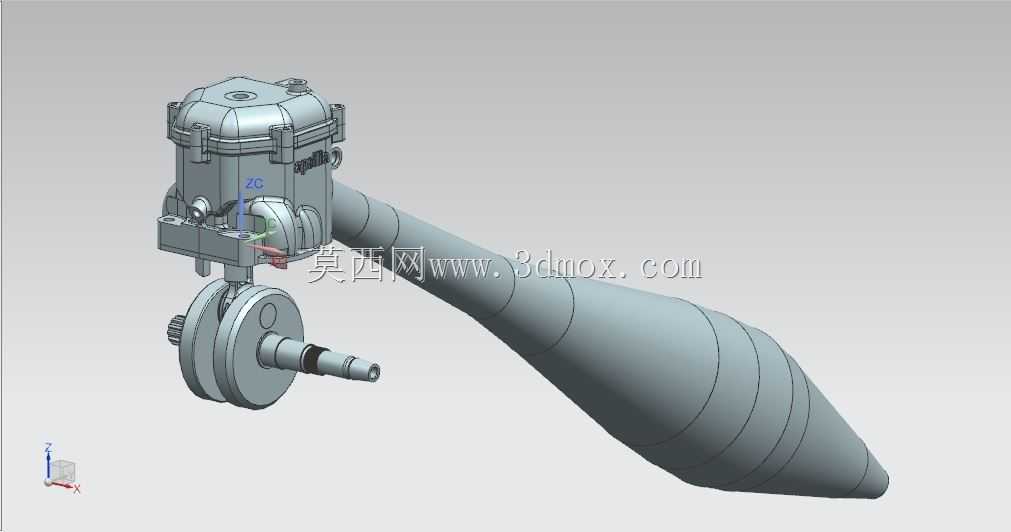

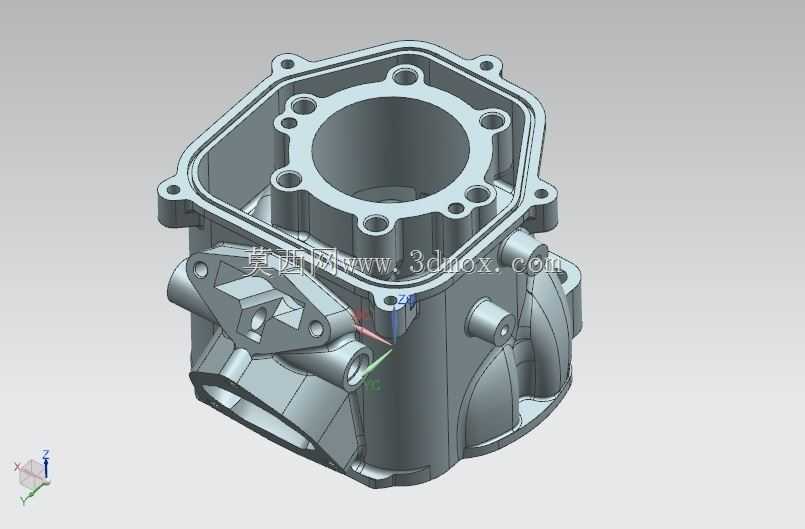

　　该三维结构对应小排量摩托车发动机中的气缸总成，主体为铝合金压铸后精加工的缸体部件，上部带多边形安装法兰与多组螺栓孔，中央为贯通式气缸工作腔，侧壁集成气道、安装凸台与管路接口，是活塞往复运动、混合气压缩燃烧与动力输出的核心承载件。

　　从实际装机场景看，这类气缸多用于Aprilia系列单缸摩托的动力单元，装配时上端面通过周圈均布螺栓与气缸盖压紧密封，下端对接曲轴箱，活塞组件在中央缸孔内做高速往复运动；侧壁预留的凸台孔位用于安装传感器、通气管路或润滑油路接口，侧面异形曲面既避让车架、散热罩与周边线束，也通过外壁轮廓扩展散热面积，适配风冷或小排量油冷机型的热管理需求。

　　结构设计上，顶部法兰采用非对称多边形轮廓而非规则圆形，螺栓孔沿法兰边缘错位排布，可在有限的发动机横向空间内获得更均匀的压紧力，避免缸垫受压不均出现窜气、漏油；法兰面预留的沉孔与定位销孔保证缸体与缸盖合装时的同轴度，中央大直径缸孔内壁为珩磨加工面，建模时需严格保证圆柱度与表面粗糙度要求，为活塞环提供可靠密封摩擦面。缸体侧壁的厚薄过渡经过受力优化，燃烧爆发压力作用在缸壁时，加强筋从法兰根部向缸体下部延伸，分散缸孔周向的胀形应力，同时控制整机重量。

　　外形与安装边界方面，缸体整体高度适配单缸发动机的冲程设计，上部法兰外接轮廓超出缸筒本体，安装时需预留法兰周圈螺栓的扳手操作空间；侧向伸出的接头与凸台有明确的朝向要求，建模装配阶段要核对与车架立管、化油器或节气门体、散热导流罩的间隙，避免运动干涉。下部与曲轴箱配合的止口需保证同轴定位，缸孔中心线与曲轴轴线的垂直度直接影响活塞偏磨程度，三维设计中会把该形位公差作为关键约束。

　　工程建模时，先以缸孔中心轴线为基准建立主装配基准，拉伸生成缸筒主体后，叠加顶部法兰实体，再通过切除命令完成螺栓孔、定位销孔与气道开孔；侧壁的异形曲面采用扫掠与放样结合的方式构建，圆角过渡处保留压铸工艺所需的拔模斜度与壁厚均匀性，避免出现局部厚壁导致压铸缩孔。整套模型完整还原了气缸从燃烧承压、安装定位到外围管路接驳的全部结构特征，可直接用于发动机总装干涉检查、散热流场分析、工装夹具设计以及零部件加工工艺编制，也能作为摩托动力模块改装、逆向设计时的结构参考，帮助设计人员核对缸体与活塞、缸盖、曲轴箱的配合关系，在样机开发前期排除安装尺寸冲突与热负荷布局缺陷。
