V型八缸活塞曲柄连杆动力总成

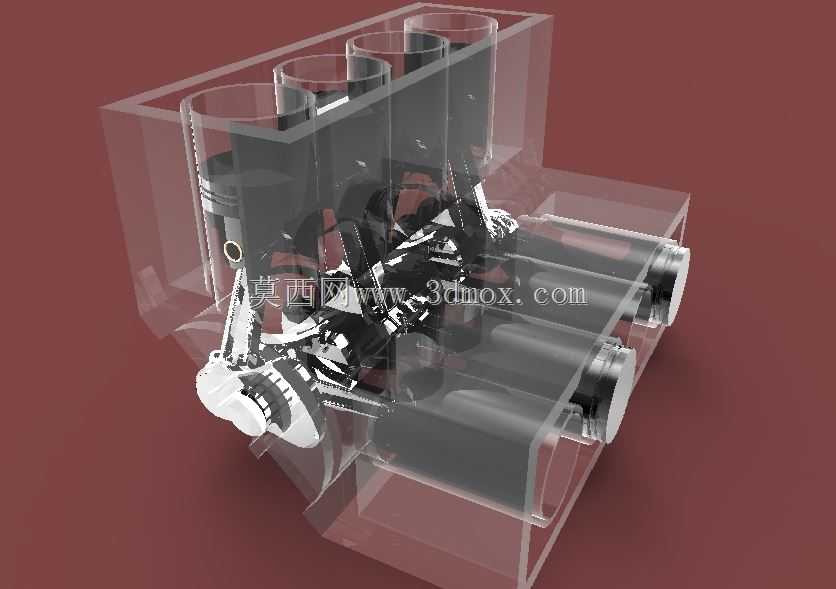

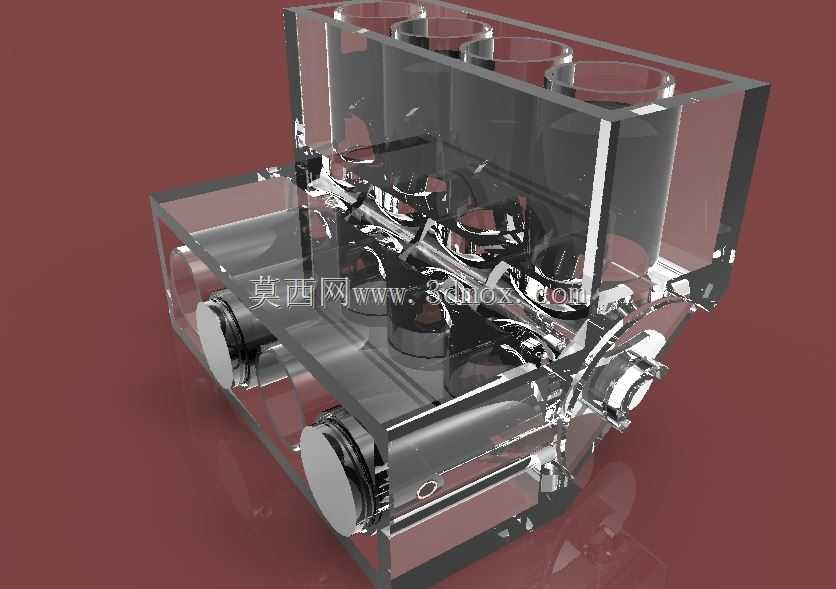

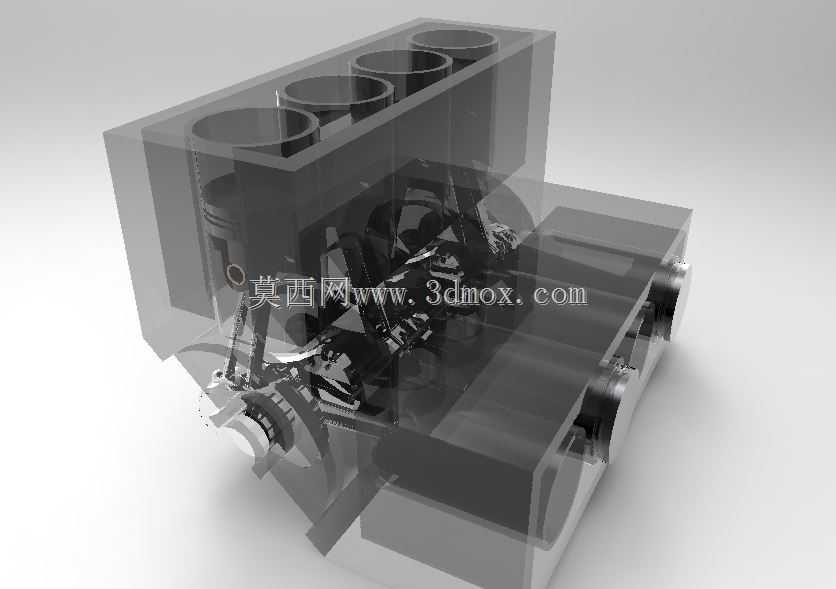

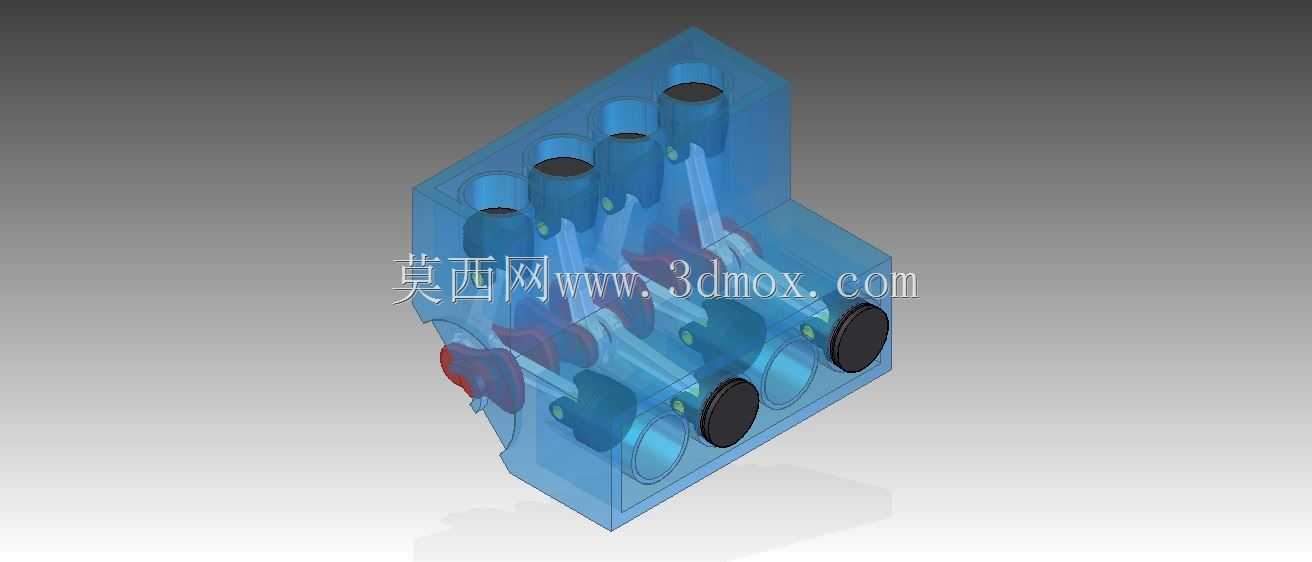

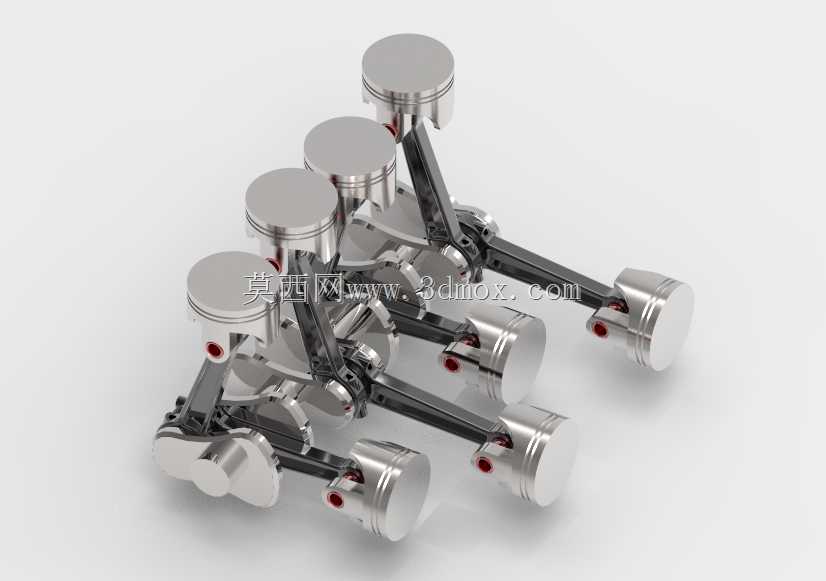

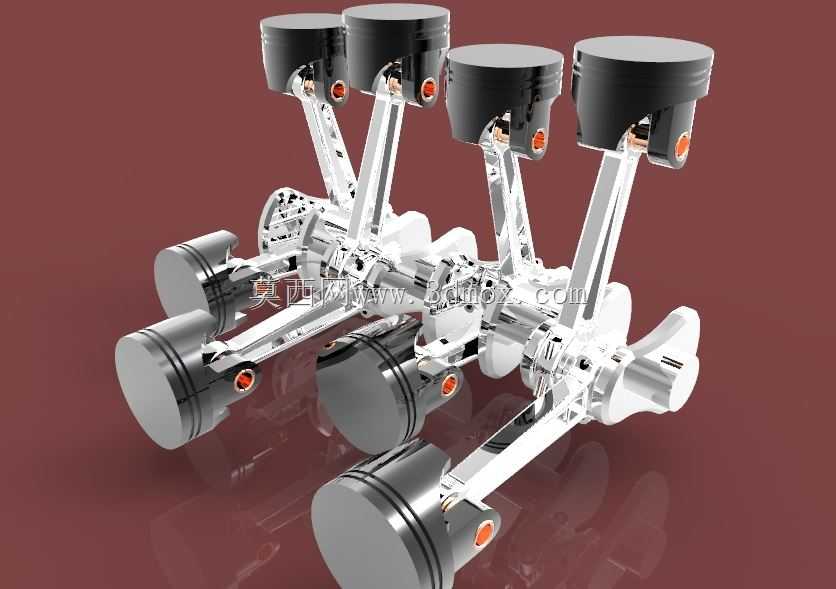

　　这套V型八缸动力机构的三维结构，围绕内燃机核心运动链展开，完整呈现了两列呈夹角布置的活塞、连杆、曲轴输出端之间的装配与运动关系。在实车开发场景里，这类结构首先服务于动力总成的早期布置校核：整车总布置阶段需要把缸体、活塞行程包络、曲轴回转空间和周边悬置、进排气、变速箱连接面一起放进数模环境，检查活塞在上止点、下止点以及任意转角位置是否和缸壁、连杆大头、曲轴平衡重发生干涉。不同于只展示外观的整机模型，这里把内部运动件单独暴露出来，结构工程师可以直接顺着曲柄销的相位排布，核对八个气缸的点火顺序对应的曲柄夹角是否合理。

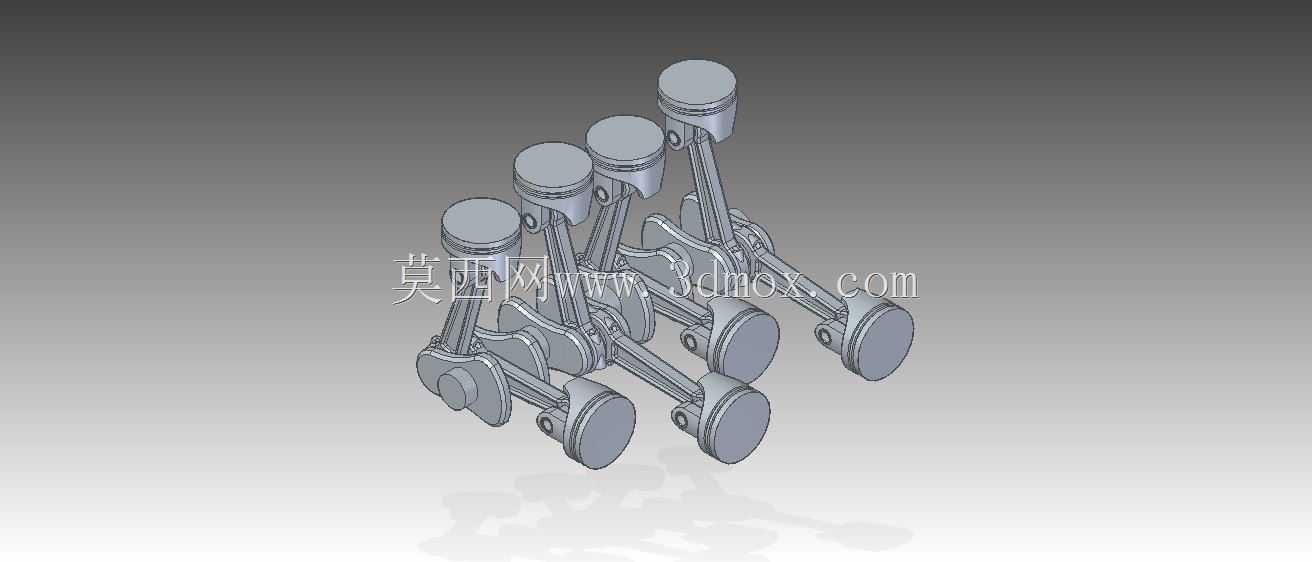

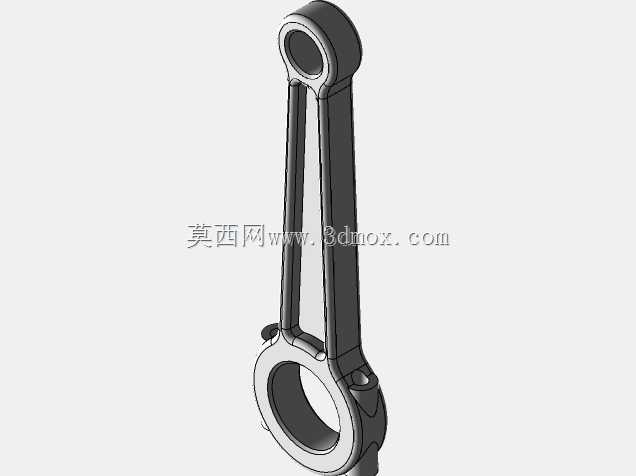

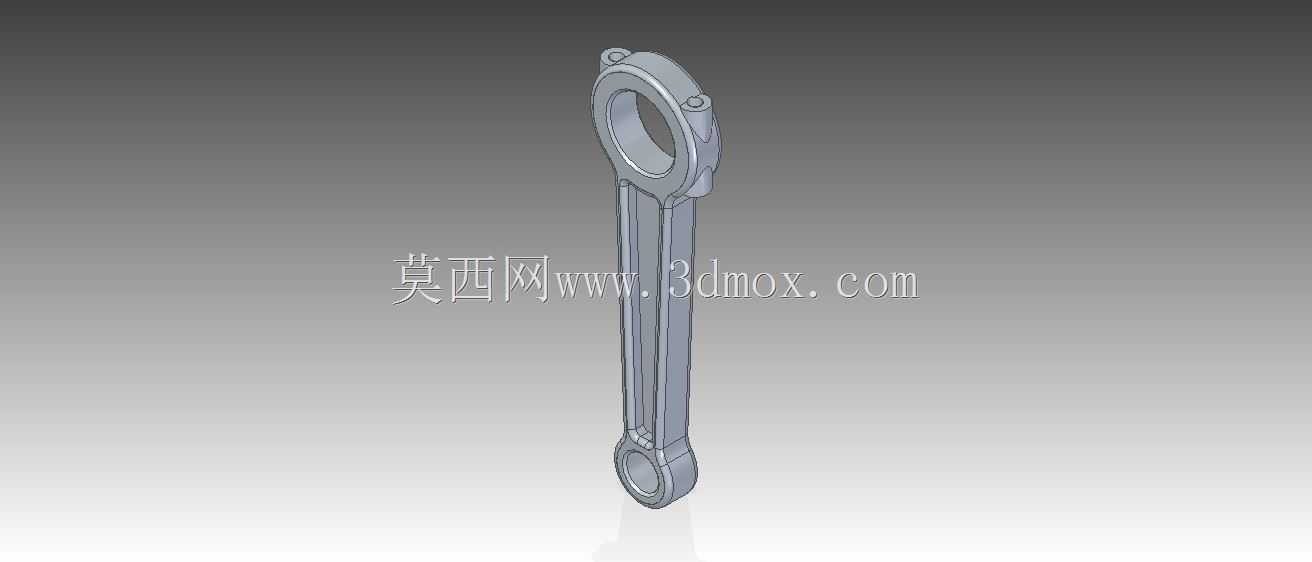

　　从实际用途看，V8构型多用于大排量乘用车、轻型商用车以及部分工程机械动力单元，其优势在于两列气缸对置后整机长度比直列八缸明显缩短，曲轴刚度和整车横向布置空间更容易平衡。模型中每一列的活塞都通过独立连杆与曲轴曲柄销相连，连杆大头采用剖分式轴承盖结构，这和实际装配工艺一致：车间装配时先把活塞连杆组从缸体上方穿入，再在曲轴箱内部把连杆盖与连杆体合装，按规定扭矩拧紧螺栓。数模阶段把这些配合关系建清楚，能提前暴露连杆大头通过缸孔时的通过性问题，也能验证曲轴从缸体后端装入时，平衡重与主轴承座之间是否留有足够间隙。

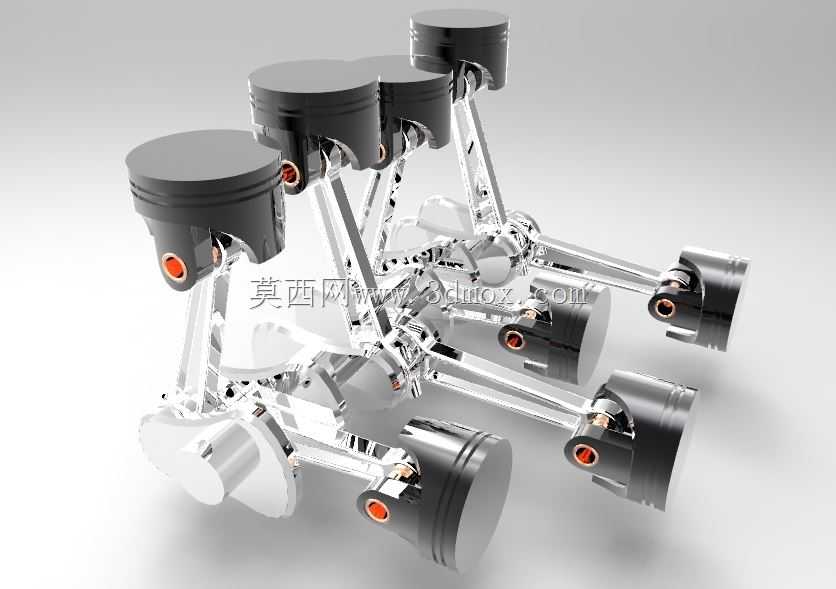

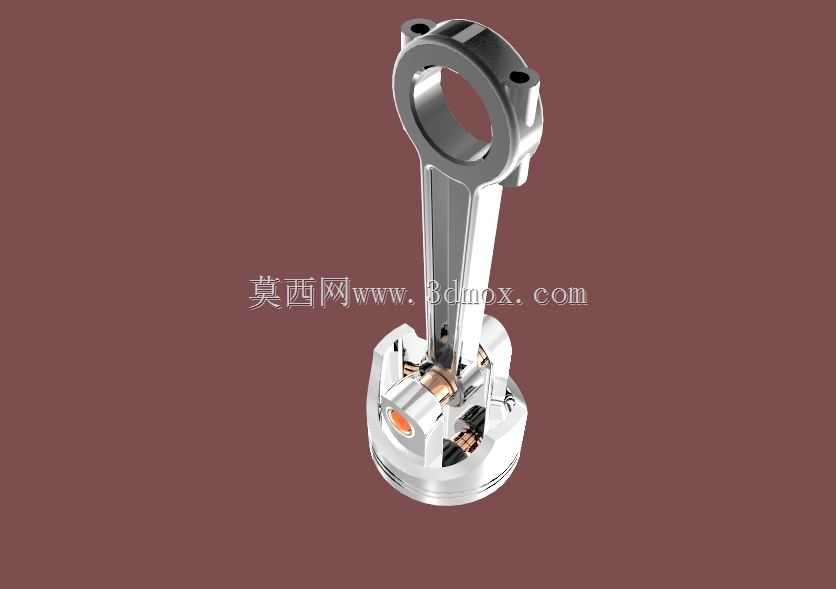

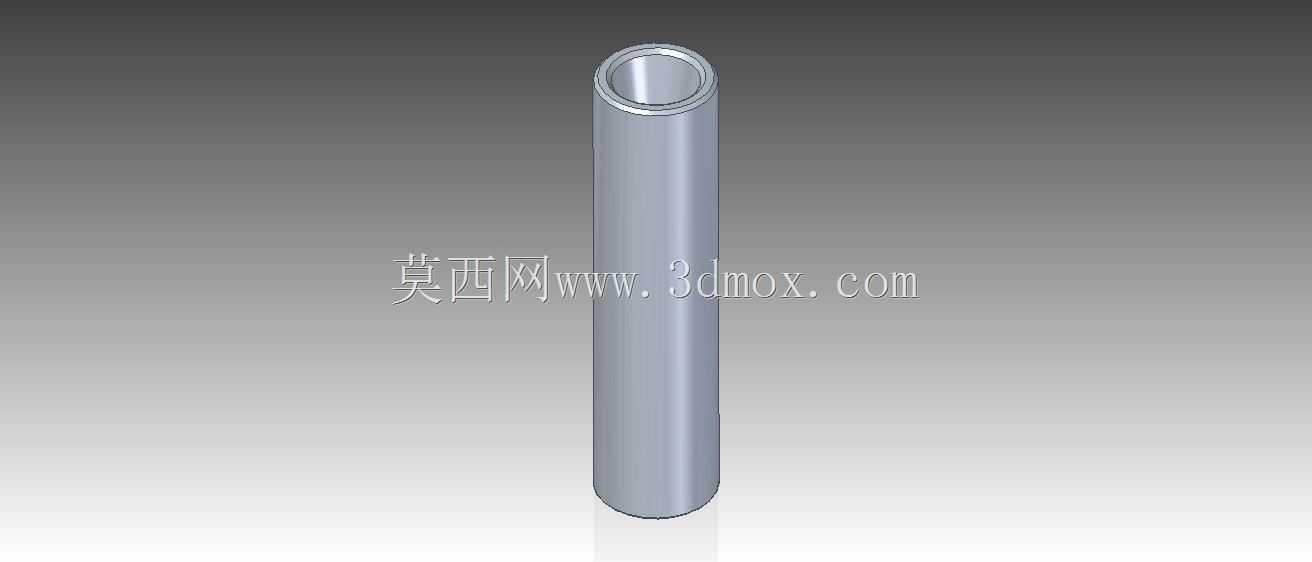

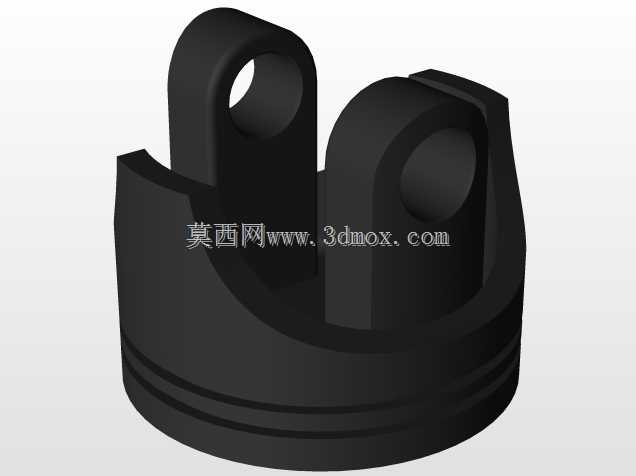

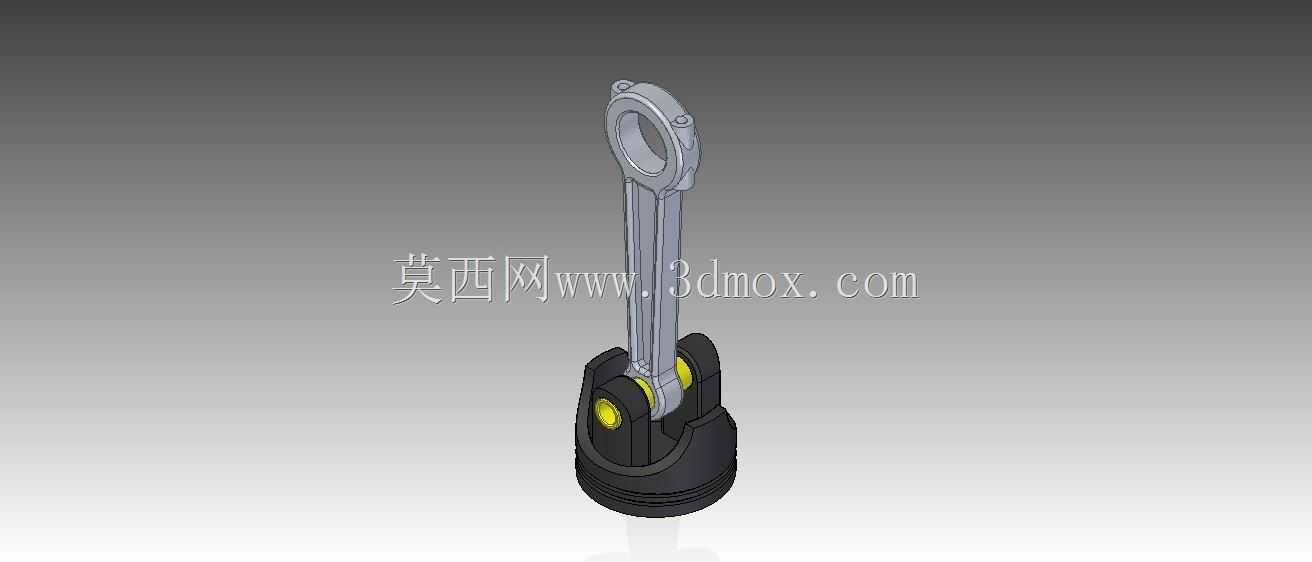

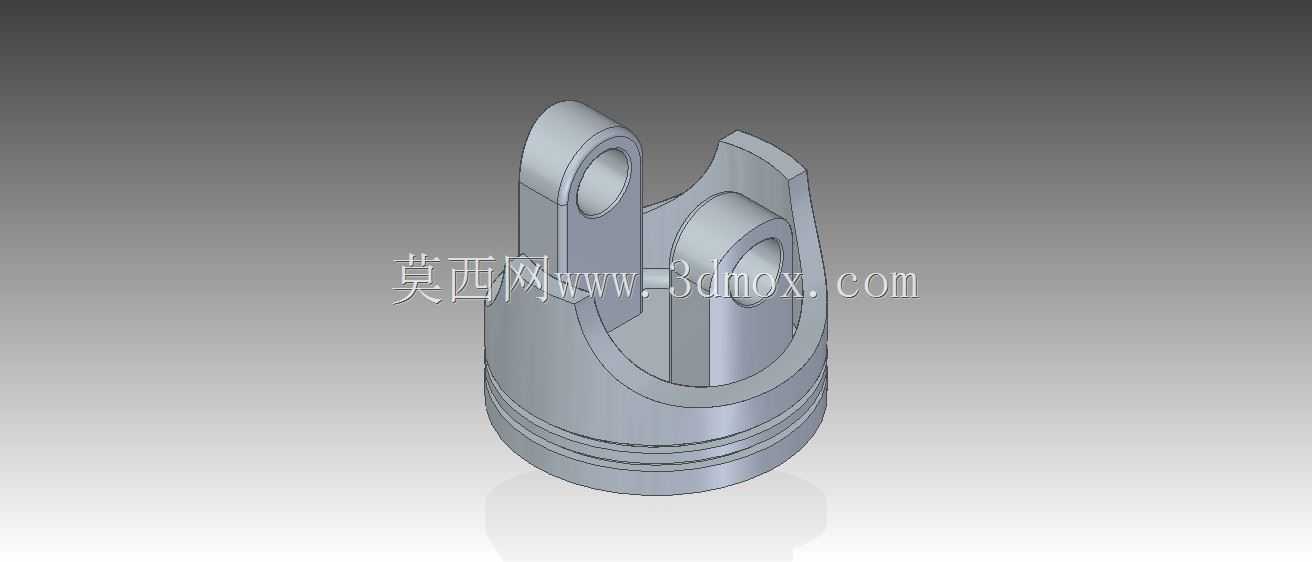

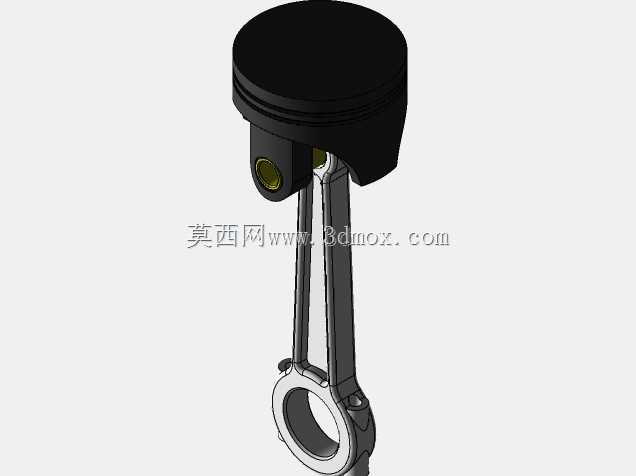

　　功能特性上，这套机构重点表达的是运动转换过程：活塞承受燃烧压力后做往复直线运动，连杆把该力传递给曲柄销，曲轴再将往复运动转化为旋转扭矩输出。模型里活塞顶面、环槽、活塞销孔以及连杆小头衬套区域都有明确结构，活塞销把活塞和连杆小头铰接，允许连杆在摆动过程中相对活塞转动；连杆大头则绕曲柄销旋转，同时随曲轴做圆周运动。设计时需要反复核算连杆摆角，摆角过大会加重点蚀和摩擦损失，因此缸心距、连杆长度、曲柄半径三者要反复迭代。V型夹角的选择也不是随意确定，夹角过小会让两列进排气布置拥挤，过大则整机宽度增加，影响整车机舱边界，常见V8夹角会兼顾点火均匀性、平衡轴需求和整机宽高比。

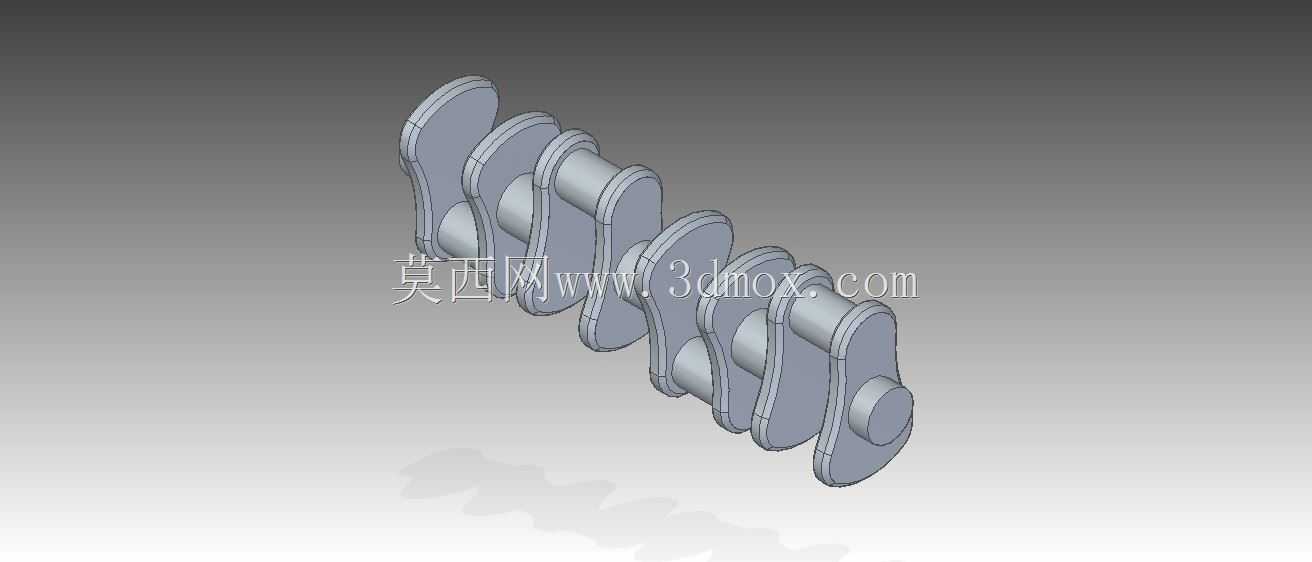

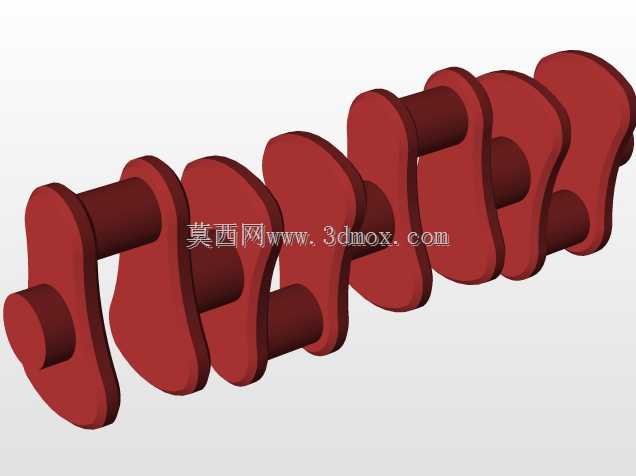

　　设计思路层面，可以先以曲轴为基准建立骨架模型，确定主轴颈、曲柄销、平衡重的相位和回转半径，再按V型夹角分别生成左右两列气缸中心线。活塞的行程由曲柄半径决定，活塞压缩高度、连杆中心距则决定整机高度方向的关键尺寸。数模中活塞处于不同行程位置时，连杆会形成明显空间姿态，这正是运动干涉检查的重点：曲轴一转内，连杆大头不能与缸体下裙部相撞，相邻气缸的连杆在共用曲柄销或错拐布置时也要保留安全间隙。对于采用并列连杆的V8，同一曲柄销上左右两缸连杆通常沿轴向并排，模型需要体现连杆宽度、曲柄销长度以及缸体壁厚之间的轴向分配；若采用叉形连杆，则片式连杆与槽式连杆的配合关系更复杂，装配顺序也要在结构说明中明确。

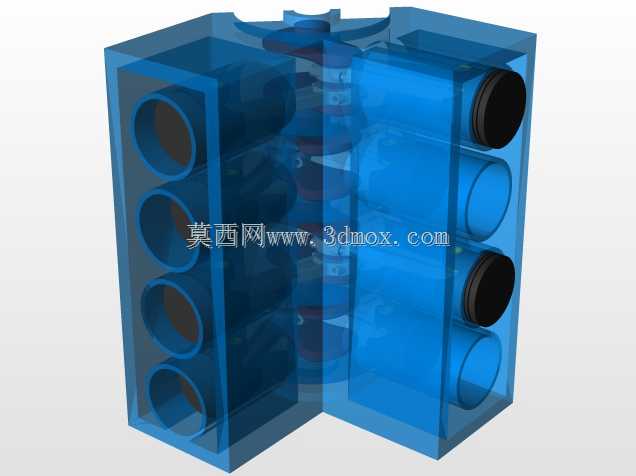

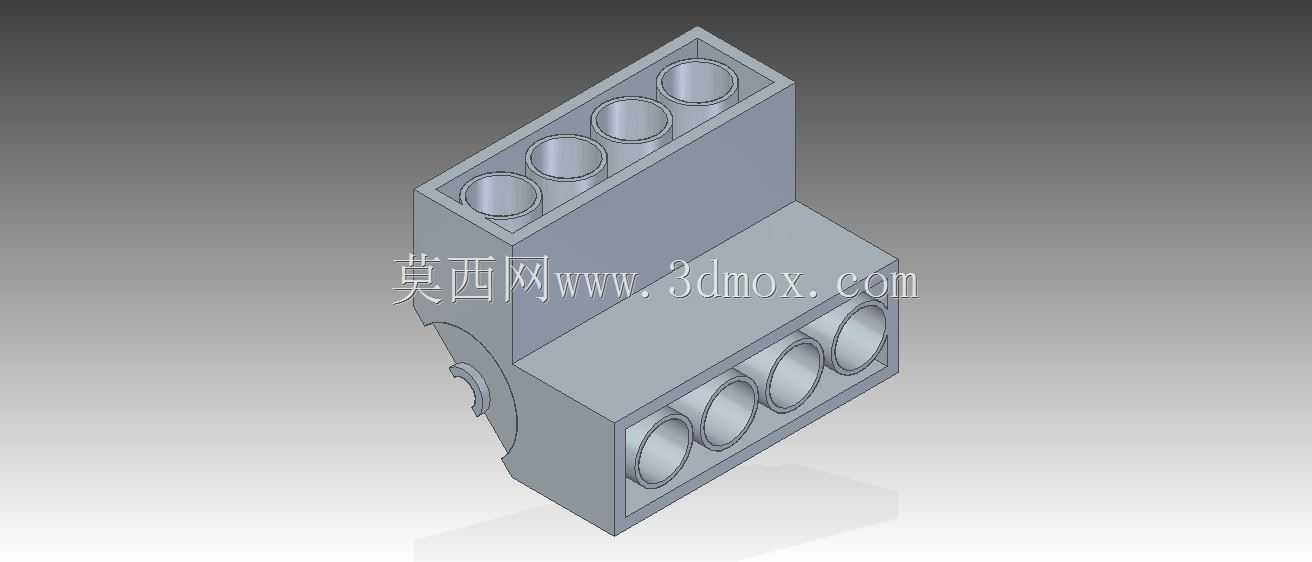

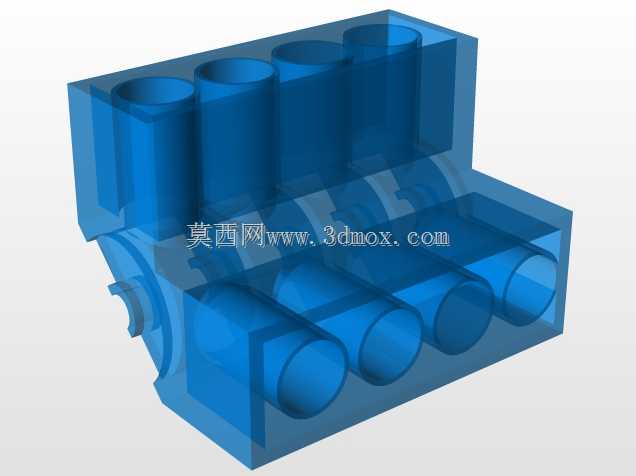

　　外形尺寸与安装边界方面，评估时不能只看静止外轮廓，还要建立运动包络。曲轴前端通常连接减振器、正时齿轮或皮带轮，后端连接飞轮和变速箱输入轴，这些接口决定了动力总成向传动系统传递扭矩的安装基准。缸体两侧需要预留缸盖螺栓、机油道、冷却水道以及附属支架的空间；曲轴箱下部则要为油底壳、机油泵和挡油板留出位置。模型中裸露的曲柄连杆机构虽然没有完整缸体，但活塞外径、连杆厚度、曲柄臂宽度和平衡重回转半径已经给出核心边界，设计人员可以据此反推缸孔中心距、曲轴箱最小宽度和活塞下行时的最低空间。

　　在工程应用中，这类数模还常用于运动仿真和教学评审：把曲轴设为旋转副，活塞与缸套设为直线滑动副，连杆两端设为铰接副，即可验证各缸活塞相位、曲轴扭矩输出波动以及惯性力平衡趋势。V8发动机相比四缸机，曲柄重叠度更高，曲轴扭转刚度更好，但零件数量和装配复杂度也成倍增加，因此三维结构必须把主轴承盖、连杆盖、活塞销卡环、轴向定位面等细节表达清楚。对于设备选型和结构设计人员来说，真正有价值的不是外观像不像，而是运动关系是否闭合、装配逻辑是否可制造、安装边界是否能进入整车或机组空间。围绕这些点展开建模，才能让该机构在动力总成方案评审、工艺装配验证和运动教学分析中直接使用。
