运动款入耳挂耳式音频耳机结构设计

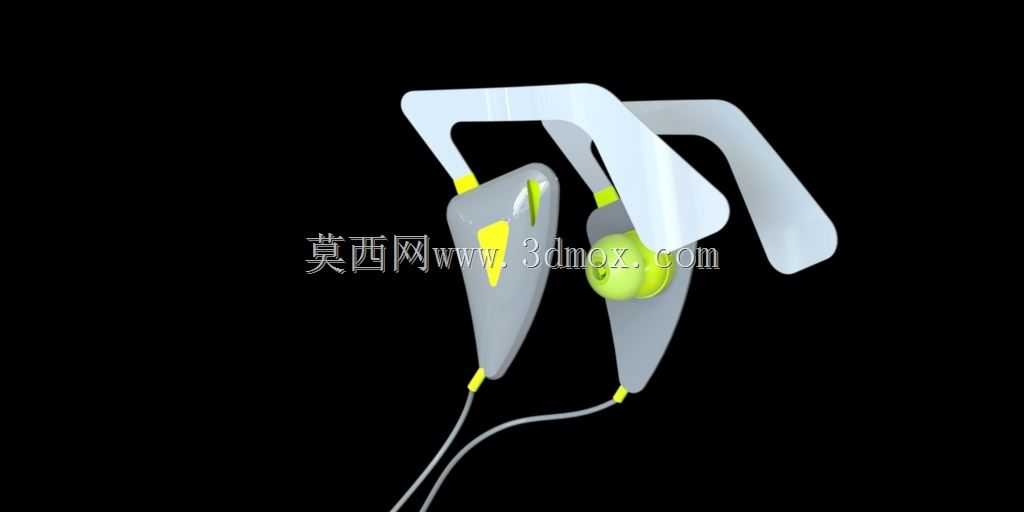

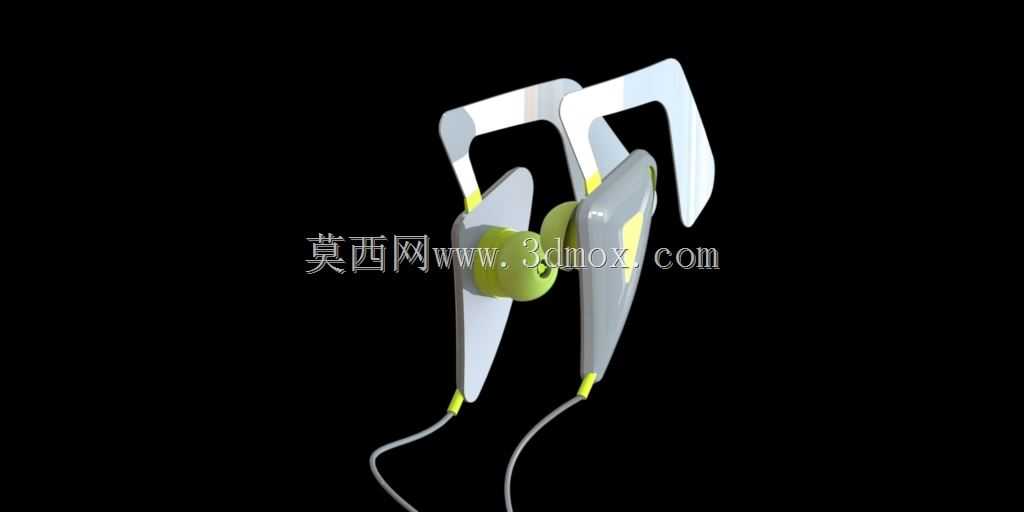

　　该模型围绕运动场景下的音频佩戴需求展开，主体由左右入耳发声单元、后置柔性挂耳支撑臂、出线端音频插头及分线结构组成，整体造型贴合耳甲腔与耳后轮廓，适配跑步、户外健身、有氧训练等肢体晃动幅度较大的使用工况。设计过程中优先解决常规入耳耳机在剧烈运动时易滑落、耳道压迫感强、长时间佩戴胀痛的问题，将支撑受力点从耳道内部转移至耳后乳突区域与耳甲艇外缘，耳道内仅保留软质硅胶耳塞承担密封与传声功能，大幅降低耳道内壁的持续挤压载荷。

　　发声单元外壳采用流线型三角过渡造型，外壳主体选用ABS工程塑料注塑成型，表面做哑光细晒纹处理，避免运动出汗后表面打滑；外壳朝向耳甲腔的一侧设置限位凸台，与耳廓内侧软骨轮廓自然贴合，佩戴旋转到位后凸台卡入耳甲腔凹陷位置，形成周向防转约束。单元外侧设置装饰标识区，可做品牌色镶嵌或丝印处理，出声嘴朝向耳道方向倾斜15度，匹配普通人耳道的自然走向，避免耳塞垂直塞入造成的耳道弯折异物感。

　　挂耳支撑臂采用半透明软质硅胶材质，臂身截面为渐变扁形结构，靠近发声单元连接处厚度较大，提供足够的支撑刚度，沿耳后轮廓延伸的中段逐步减薄，提升贴合柔顺度，臂体末端做圆弧收边，不会对耳后皮肤产生硬棱压痕。硅胶臂与ABS外壳通过嵌件注塑方式结合，连接区域预留包胶埋入槽，装配后硅胶边缘完全覆盖硬胶接缝，既避免运动汗水渗入接缝缝隙，也消除硬胶边缘直接接触皮肤的摩擦不适感。左右耳支撑臂按照人体耳廓左右对称曲率建模，臂身弯曲弧度参考成年人群耳后轮廓统计数据，适配绝大多数常规耳型，佩戴时将臂体挂在耳郭外侧后方，发声单元轻轻推入耳道即可自动定位，无需反复调整位置。

　　音频线材从发声单元下端出线，出线口做应力释放锥台结构，避免线材反复弯折出现芯线断裂，左右耳线材在下巴下方汇合后通过分线滑块收拢，分线滑块可沿线材滑动调整松弛长度，减少跑动过程中线材晃动产生的听诊器效应。线材末端为标准3.5mm三段式音频插头，插头外壳做防滑滚花处理，插接头尾部同样设置软胶防折套，适配手机、便携播放器等常见音频输出设备。

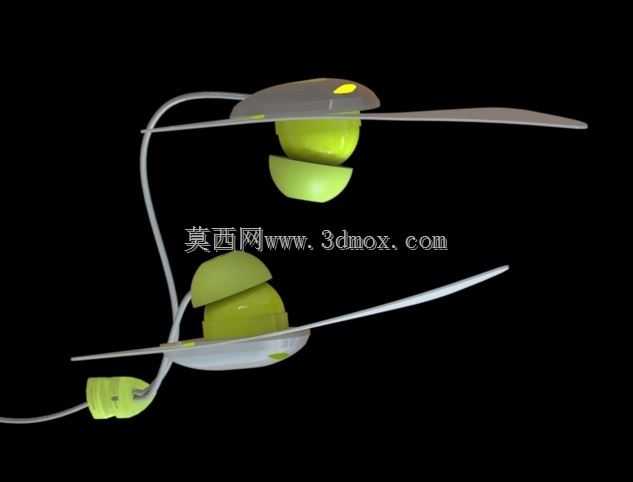

　　建模时将整套产品拆分为ABS硬胶外壳、硅胶挂耳臂、硅胶耳塞、线材、插头金属端子、分线滑块几个独立子零件，各零件之间的装配间隙按照注塑件常规公差预留，硬胶与软胶包胶区域预留0.1mm的嵌入余量，出声嘴与可替换硅胶耳塞之间采用过盈配合，耳塞可根据用户耳道尺寸更换不同规格。整体外形尺寸控制在单耳单元35mm以内，挂耳臂展开长度适配耳周环绕路径，收纳时硅胶臂可适度弯折，配合常规耳机收纳包即可携带，不会出现硬臂干涉问题。结构设计兼顾佩戴稳固性、佩戴舒适度与量产注塑工艺可行性，所有转角均做圆角过渡，避免应力集中，同时外壳分模线沿产品侧面轮廓布置，不会在接触皮肤的区域产生合模线凸起。
