涡轮喷气动力开放式管架火箭车

　　这套三维作品呈现的是一台以涡轮喷气发动机为视觉与动力核心的开放式管架火箭车，整体没有采用常规乘用车的封闭车身，而是把承载骨架、动力单元、行走系统、乘员位置和安全构件直接暴露出来。对结构设计人员来说，这种布置方式更接近实验车辆、展示车辆或极端改装平台的建模思路：先确定主承载路径，再围绕发动机、轮胎、悬架和驾驶区域补齐连接关系，而不是从外观覆盖件反向约束内部结构。

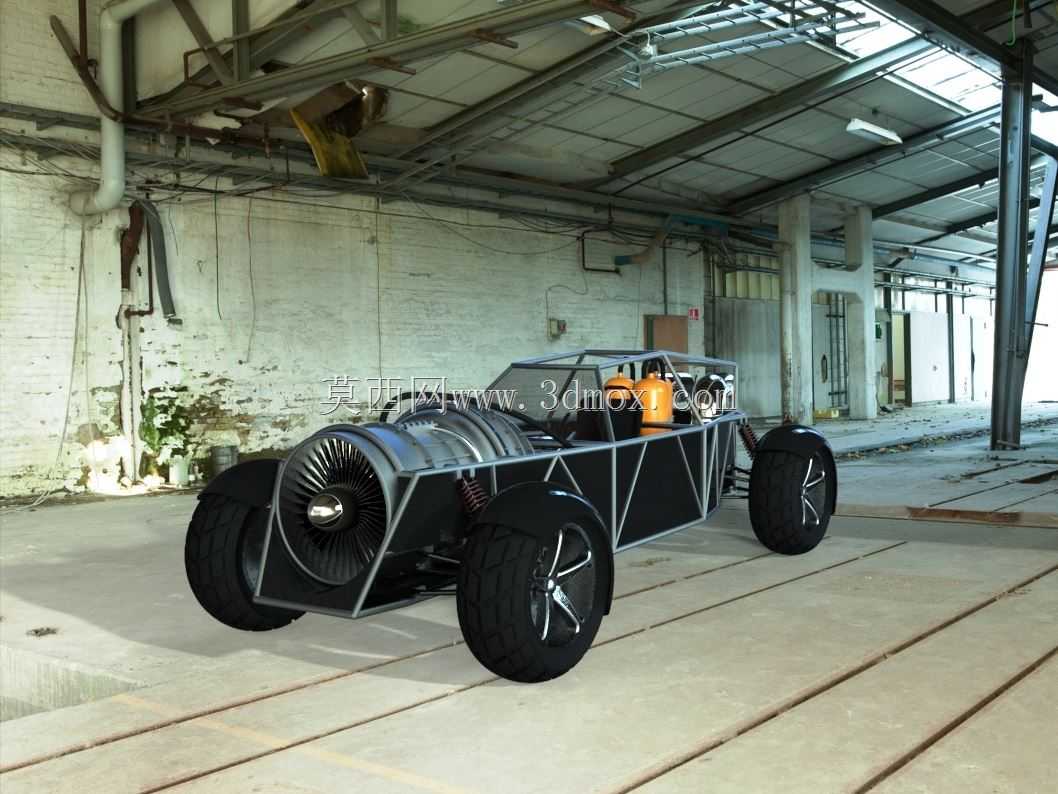

　　车辆前部最醒目的部分是大直径涡轮喷气装置。进气口位于车头正前方，环形机匣、中心锥、叶片和后部筒体构成完整的喷气质感。工程布置上，发动机轴线与车架纵向中心线基本重合，有利于推力沿车辆前进方向传递，也能减少偏置推力带来的转向力矩。实际设计时，喷流方向、热影响区和周边构件距离必须重点校核，尤其车架管材、轮胎、线束和乘员区域不能处于高温射流直接作用范围内。模型中发动机通过多组支架与主管架连接，这种做法便于表现推力支座、隔热间隙和维护拆装空间。

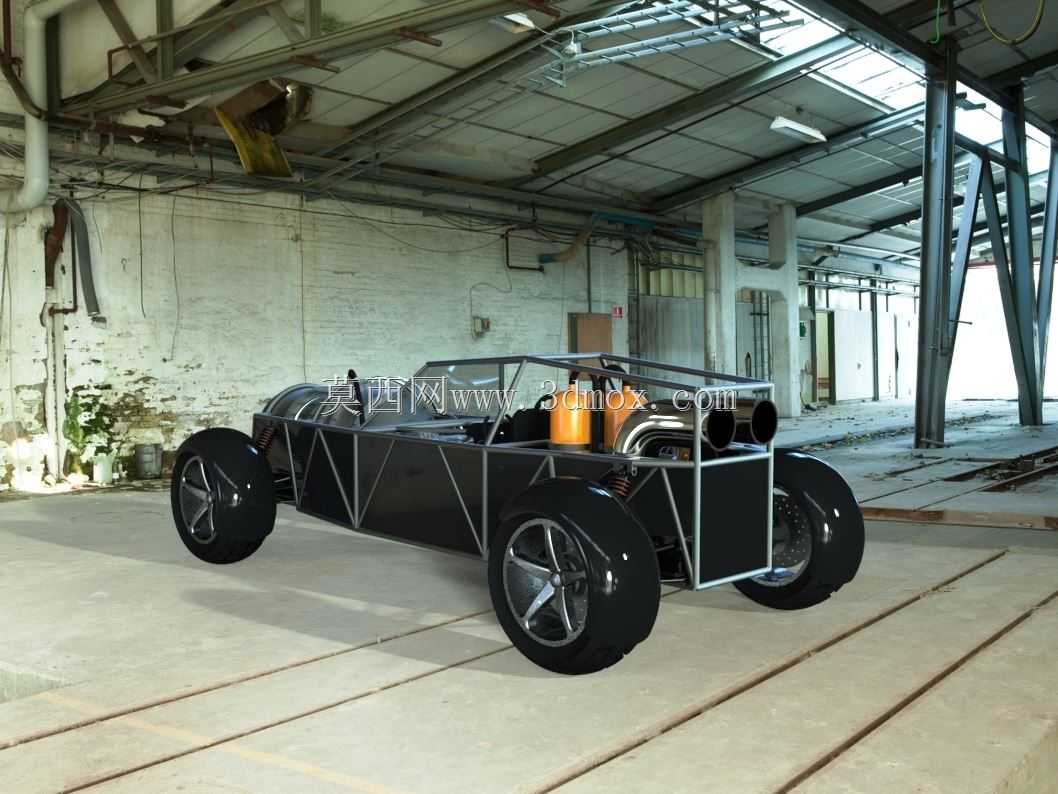

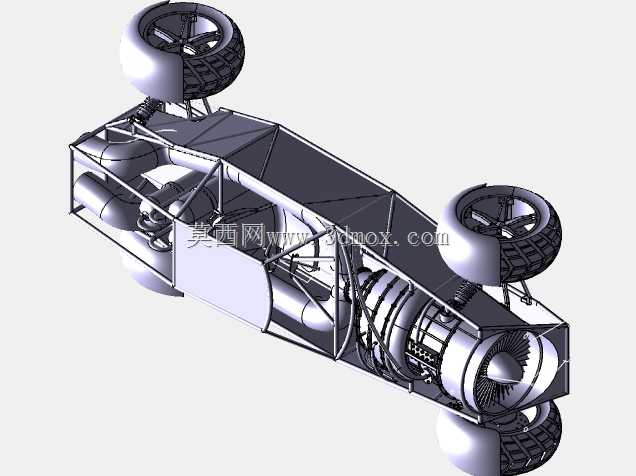

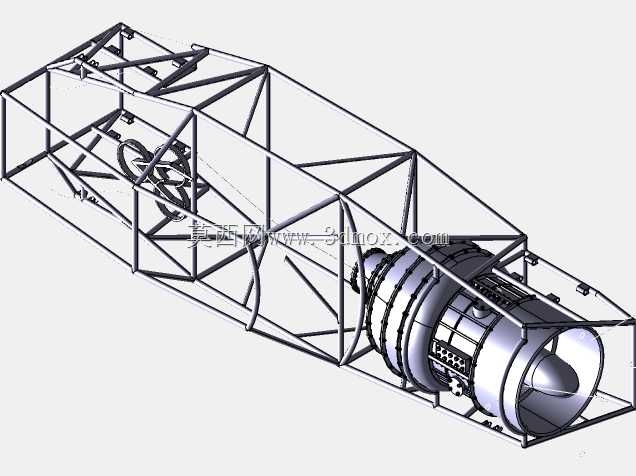

　　底盘采用空间桁架结构，管材沿车头、侧围、驾驶舱和后部动力区连续延伸，形成多个三角形受力单元。相比薄板车身，管架方案的优势在于结构直观、重量分布清楚、改装自由度高，适合单台实验车或展示车。前舱主要容纳涡轮发动机及其支撑结构，中部保留驾驶位，后部可见橙色罐体与附属组件，可用于表现燃料、气源或灭火系统等布置。建模时需要注意各杆件并非单纯装饰，它们在纵向加速、制动、转向侧倾和发动机推力作用下分别承担拉压载荷，节点交汇处应保持连续传力，避免出现孤立短管或只做外观穿插的假连接。

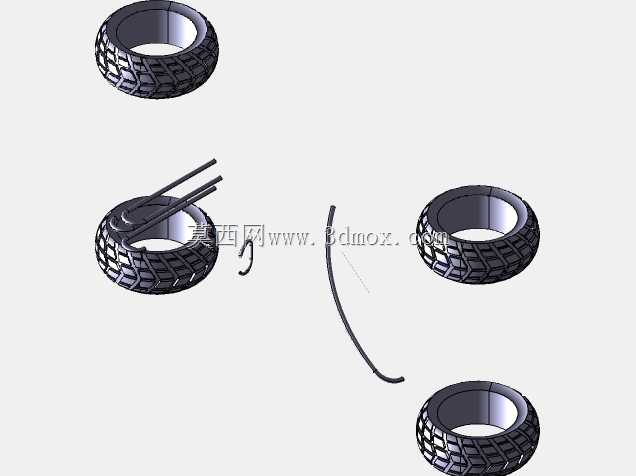

　　行走系统采用四轮布局，轮胎宽厚，轮辋造型具有明显的改装赛车特征。前轮负责转向，后轮承担主要稳定与驱动附着需求；虽然喷气推进不同于传统机械传动，但轮胎仍然需要提供转向、制动和侧向支撑。车辆离地间隙较大，悬架摆臂、轮毂和转向杆件在模型中均有体现，设计时应围绕轮心位置确定跳动包络，保证轮胎在上下跳动、转向偏转时不与管架、发动机支架或车身边缘发生干涉。对于这类长车头、低坐姿车辆，前轴载荷、后轴载荷以及发动机重量引起的俯仰趋势都会影响稳定性，轴距和轮距需要在外观比例与行驶安全之间取得平衡。

　　驾驶区域位于发动机后方，采用开放式座舱思路，座椅、方向盘和防滚架轮廓清晰可见。由于车辆动力形式特殊，乘员位置不应过分靠近高温筒体和旋转机械，前方视野、脚部空间、方向盘转角以及安全带固定点都需要在三维环境中提前检查。管架本身同时承担防滚保护功能，侧梁、顶梁和斜撑应围绕乘员头部、肩部和躯干形成封闭保护空间。若用于工程深化，还需要在驾驶舱附近考虑仪表、油门控制、紧急切断、防火隔离和燃料管路走向，这些部件虽然在外观模型中可以简化，但在真实车辆上决定了可操作性和安全性。

　　外形尺寸方面，作品整体呈现长车头、短尾舱、宽轮距的比例。车头涡轮直径较大，决定了前舱宽度和前悬长度；四个大尺寸轮胎向外展开，为转向和侧倾留出边界；中部管架围合出狭长驾驶空间，后部组件则沿车架中心线排布。安装边界上，发动机支架需要与主纵梁可靠连接，罐体固定带应避开高温区，悬架硬点要与轮心和车架节点协调，转向机构不能与前管梁发生运动干涉。若将该模型用于展览演示，可进一步拆分发动机筒体、车架总成、车轮总成和座舱部件；若用于结构学习，则适合重点观察空间桁架如何围绕动力系统和乘员区域组织承载路径。

　　从应用场景看，这类火箭车并不面向常规道路运输，而更多用于机械创意展示、喷气动力车辆结构研究、改装车概念验证、影视游戏载具资产制作以及教学案例分析。它的价值不在于提供可直接量产的整车方案，而在于把涡轮动力、管架车身、赛车悬架和安全舱体这些要素放在同一三维平台中，使设计者能够直观检查大尺寸动力单元如何嵌入底盘、推力如何通过支架传递、轮胎与车架如何保留运动间隙，以及外露结构如何在视觉冲击力和工程合理性之间取得统一。
