四缸发动机进气歧管雷诺K7M适配结构

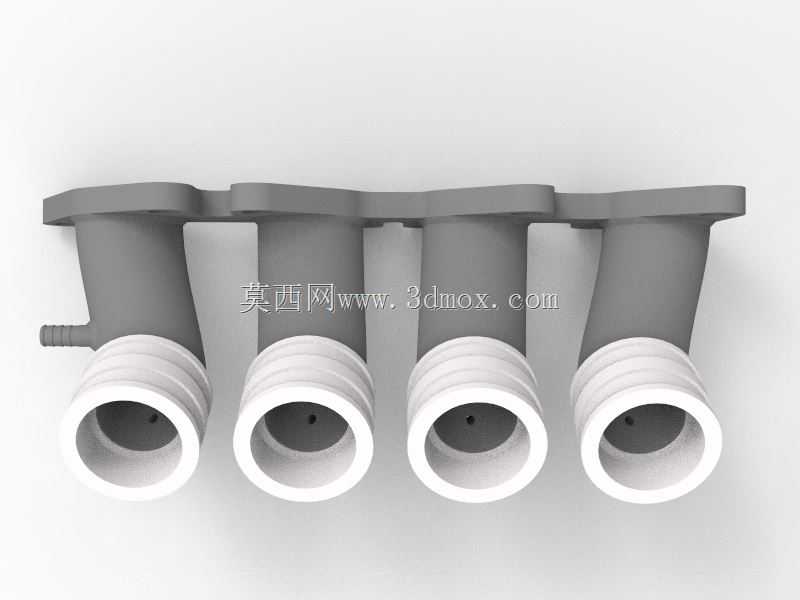

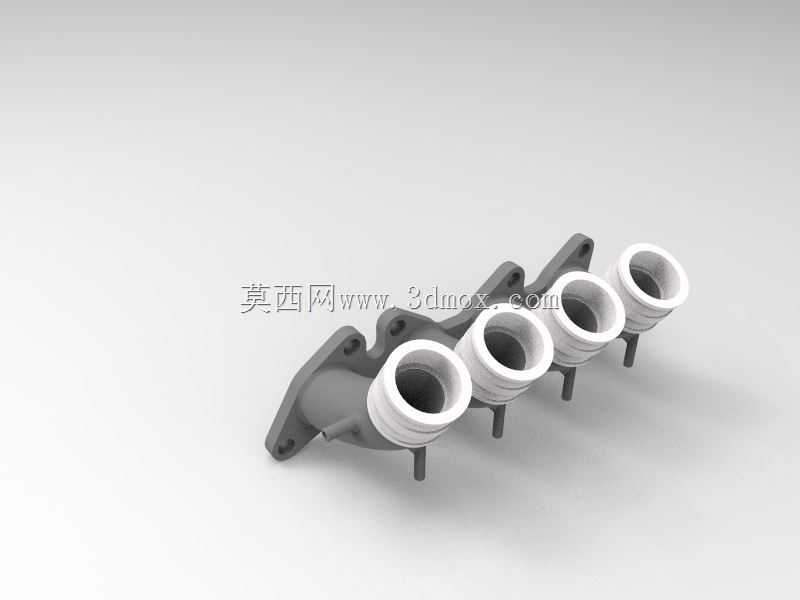

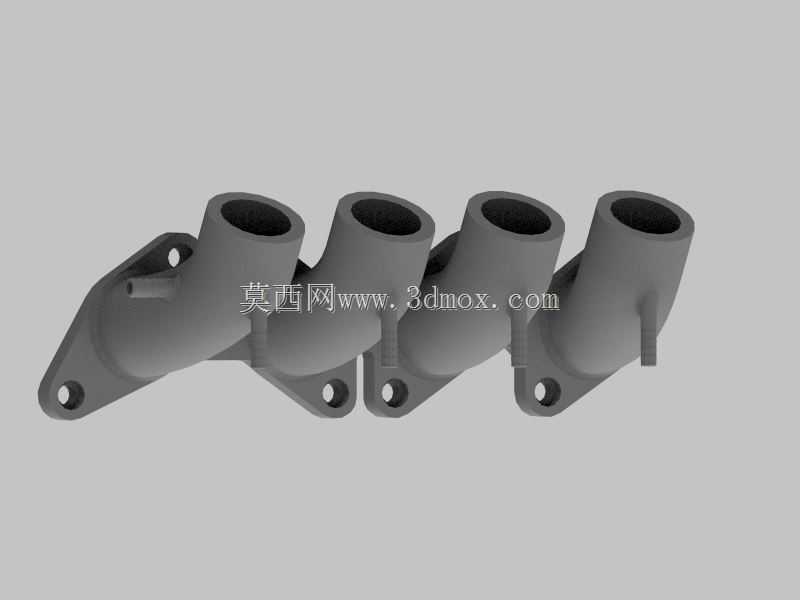

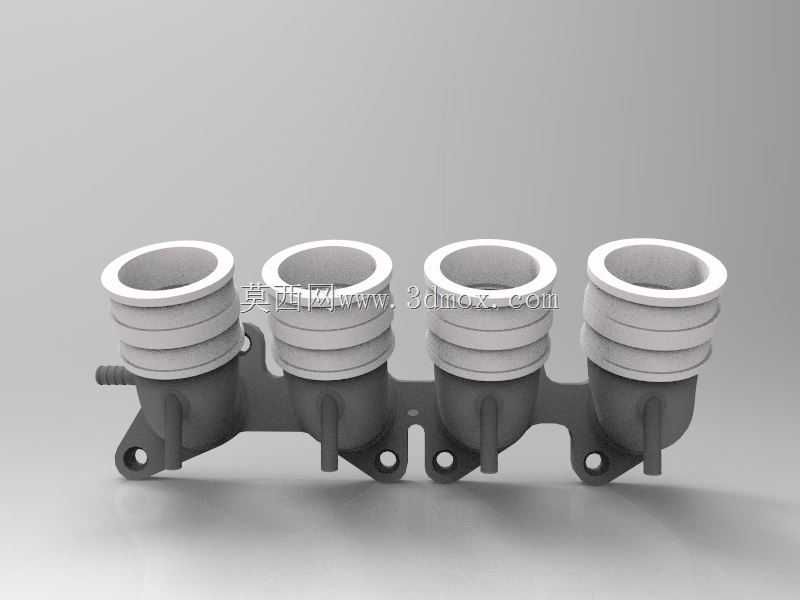

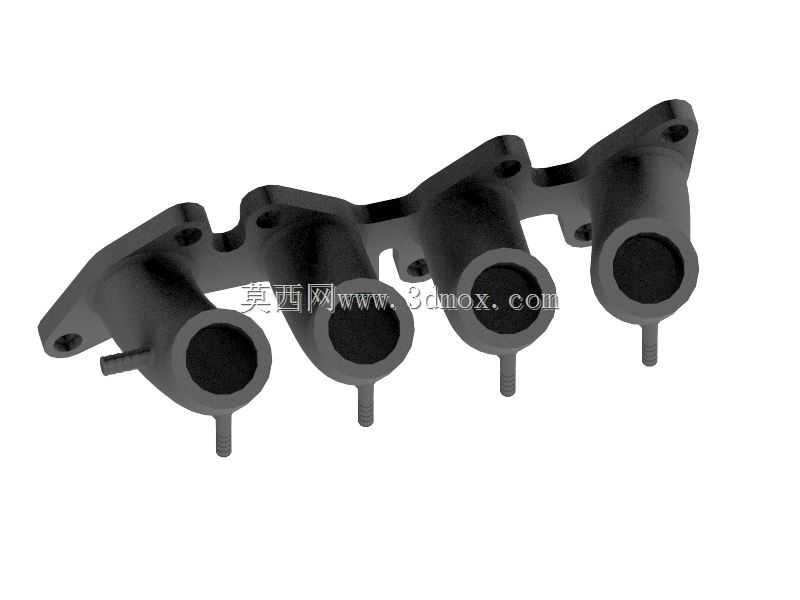

　　该结构面向四缸自然吸气发动机的进气分配场景，核心作用是把节气门或化油器侧送来的空气，按缸序稳定分配到四个气缸入口。模型呈现的是雷诺K7M机型相关的进气歧管改进形态，歧管主体沿四缸缸盖进气侧横向布置，四个白色接口对应气缸盖进气道安装位置，端部法兰与缸盖贴合，下方保留传感器、真空管路或支撑定位所需的小凸台与接口。实际装车时，这类部件处于发动机上部较紧凑的区域，周边要避让缸盖螺栓、气门室盖、燃油管路、线束插件以及冷却系统软管，因此外形不能只追求流道顺滑，还要控制外轮廓与相邻件的安全间隙。

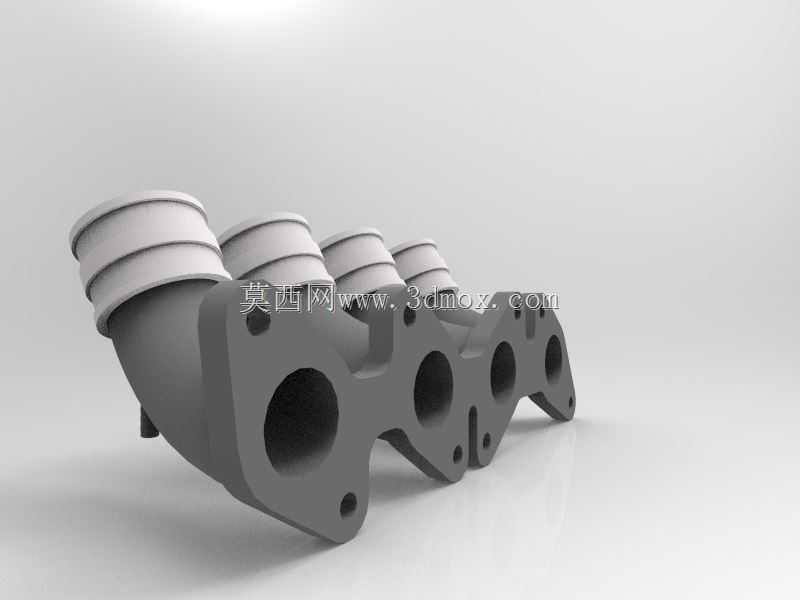

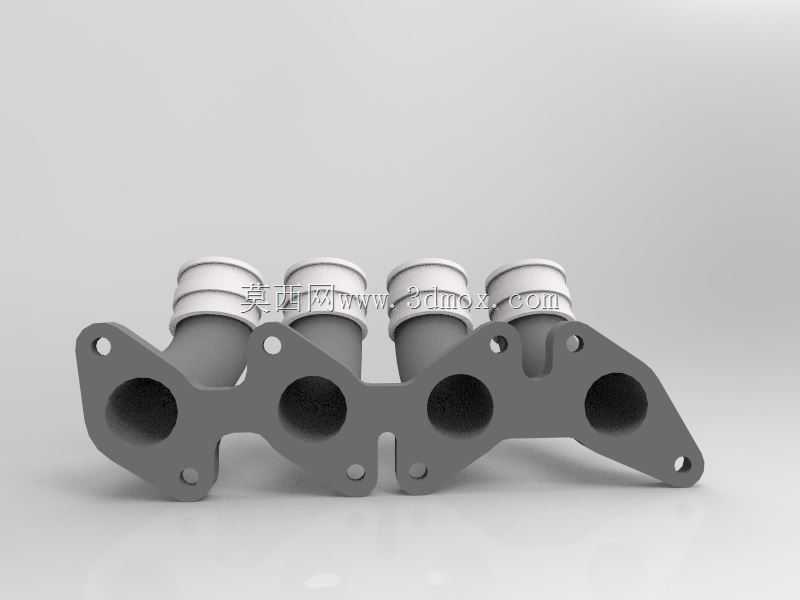

　　从功能上看，进气歧管并不是简单的四通道壳体。各缸支管长度、转弯半径和入口汇合方式会影响充气效率，尤其在化油器或节气门体距离缸盖较近的布置中，气流在支管内的转向、截面突变和接口错位都可能造成各缸进气不均。该结构在修订中重点核对了孔位、直径、安装位置和接口关系，使化油器连接端能够与歧管和化油器的配合边界保持一致。对于四缸机型，四个进气口的中心距必须跟随缸盖进气道间距，法兰面螺栓孔也要与缸盖安装孔对应；若孔位偏差，即使流道造型合理，也无法完成密封装配。

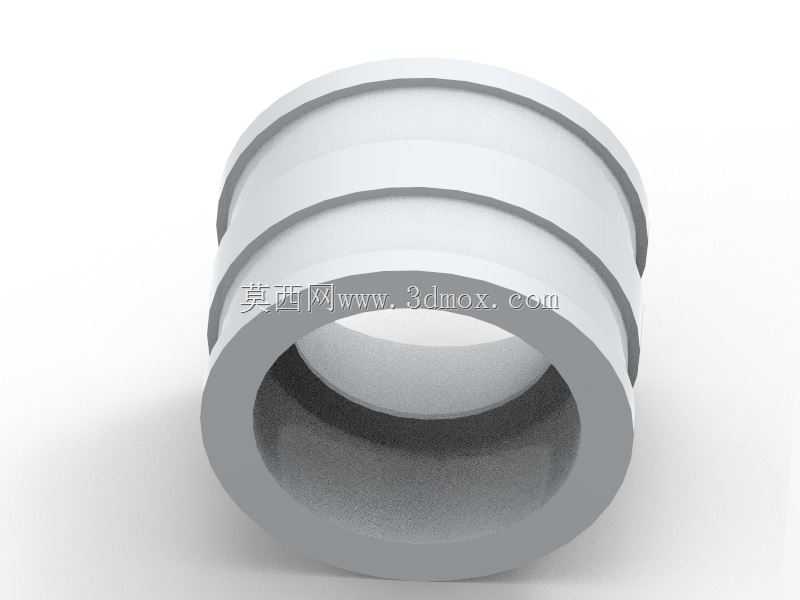

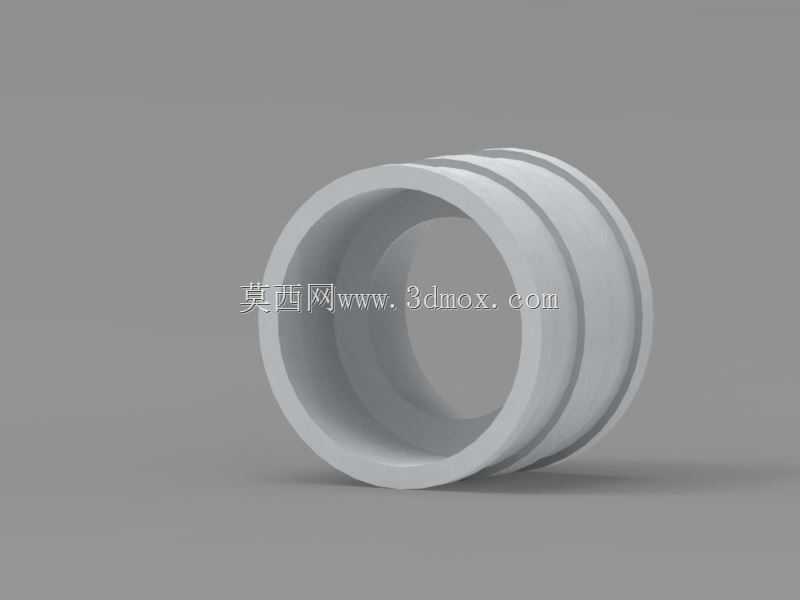

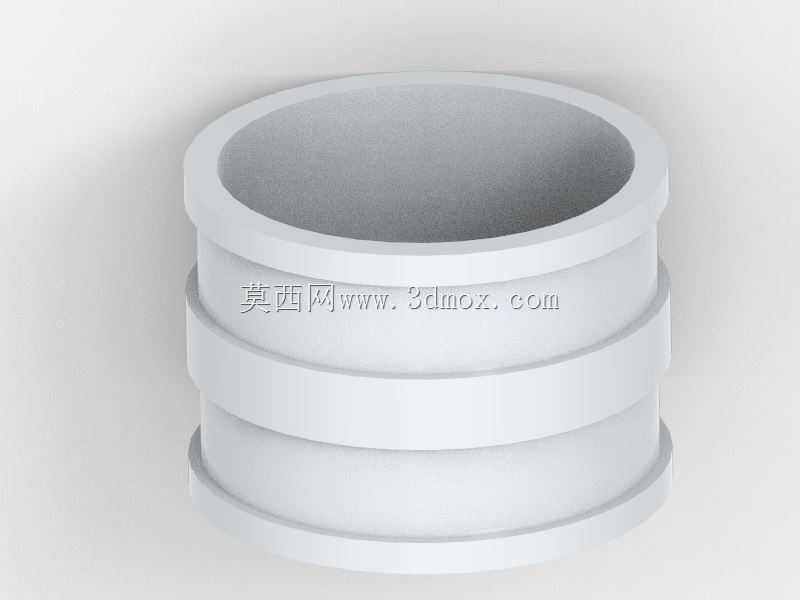

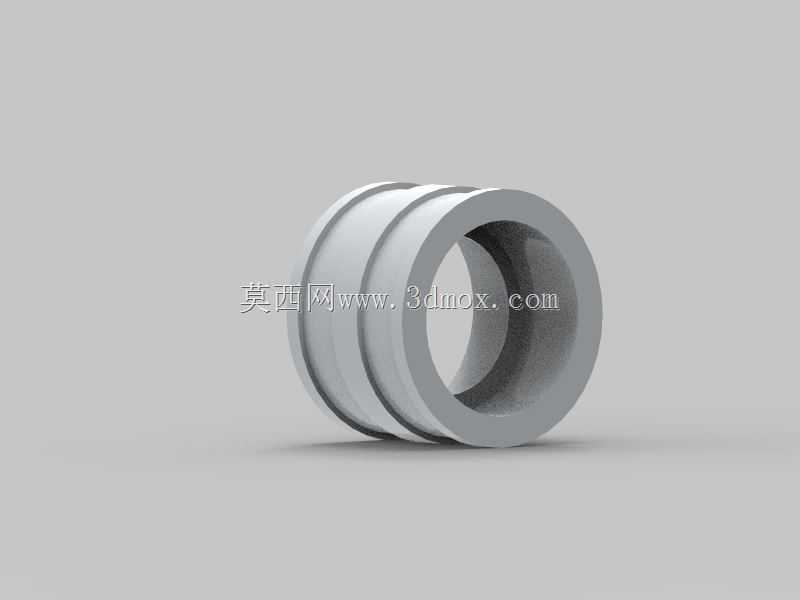

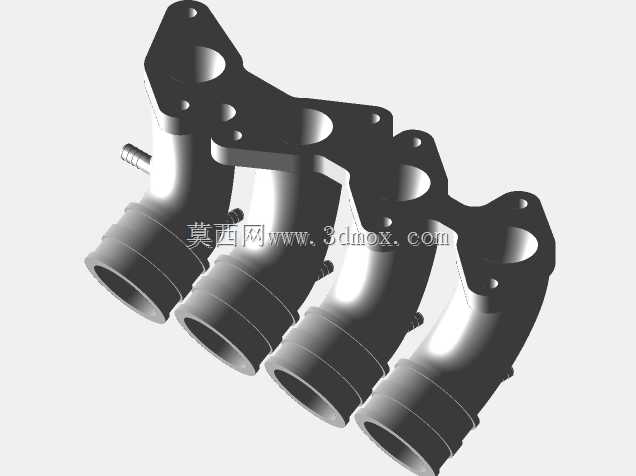

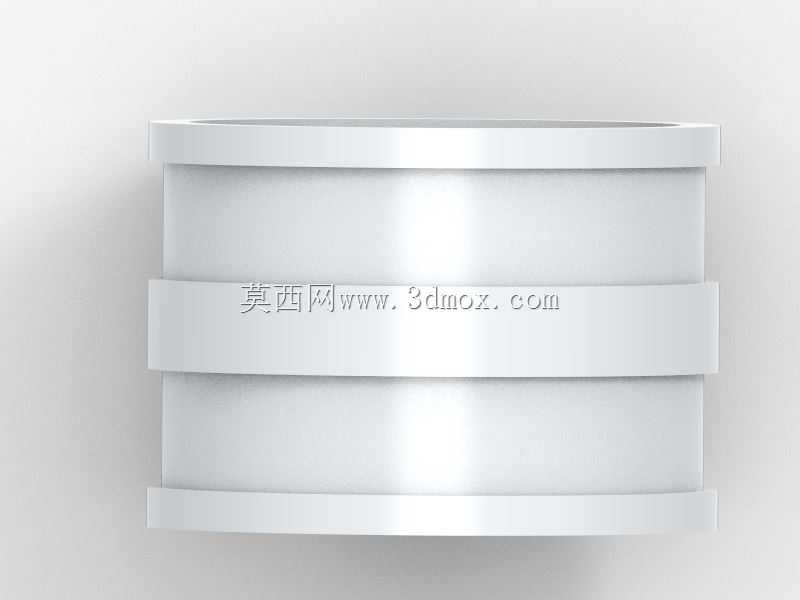

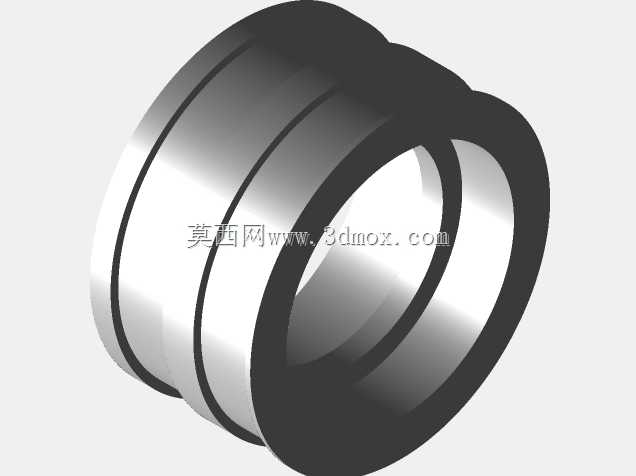

　　设计思路上，模型把金属歧管基座与四个浅色接口段区分出来，便于在三维环境中检查装配关系。金属部分承担主要支撑和流道汇合功能，外形带有加强筋和安装耳，靠近缸盖的一侧通过法兰面压紧密封垫；接口段则承担与化油器或橡胶连接件的对接，端口呈圆筒形，壁厚和端部倒角需要兼顾装配导向与密封可靠性。倒角区域在装配时容易受到压装或卡箍力作用，若边缘过于尖锐，橡胶件可能被切伤；若倒角过大，又会减少有效密封长度。因此接口端部通常保留短直段，再配合圆滑过渡，使软管或卡箍在受振时不易滑移。

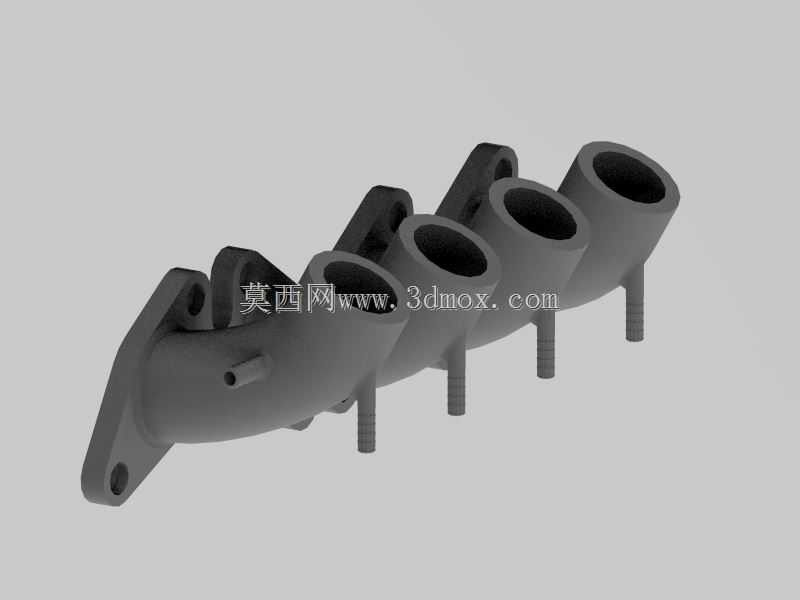

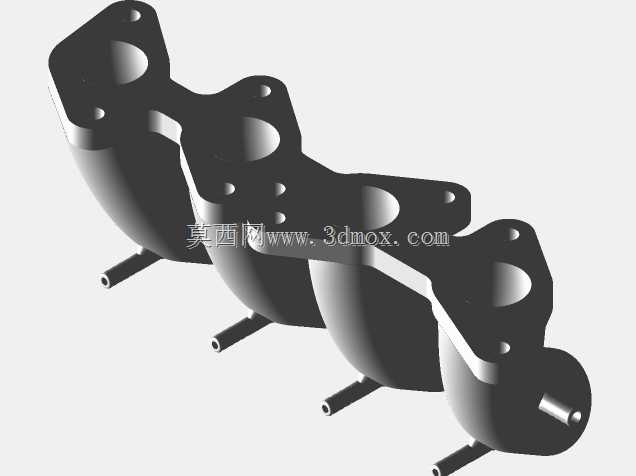

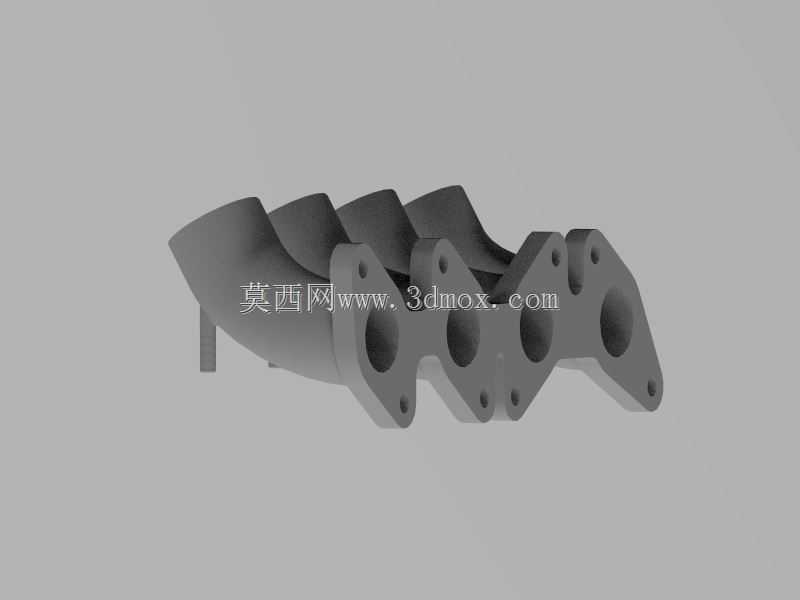

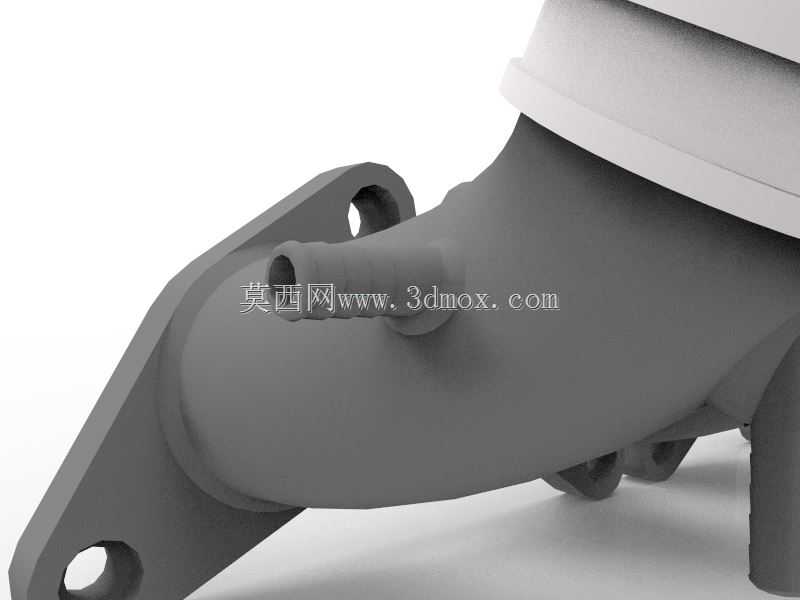

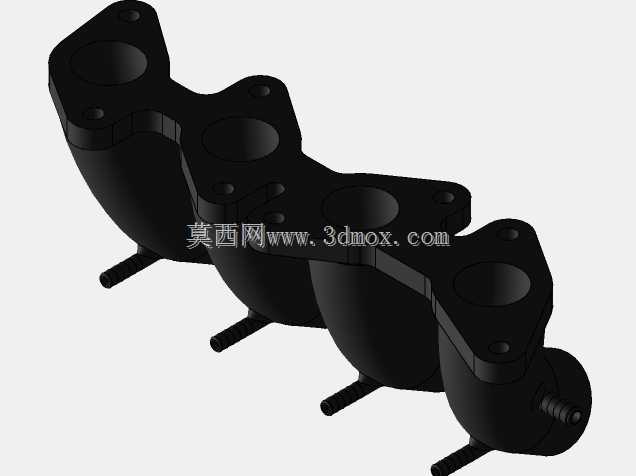

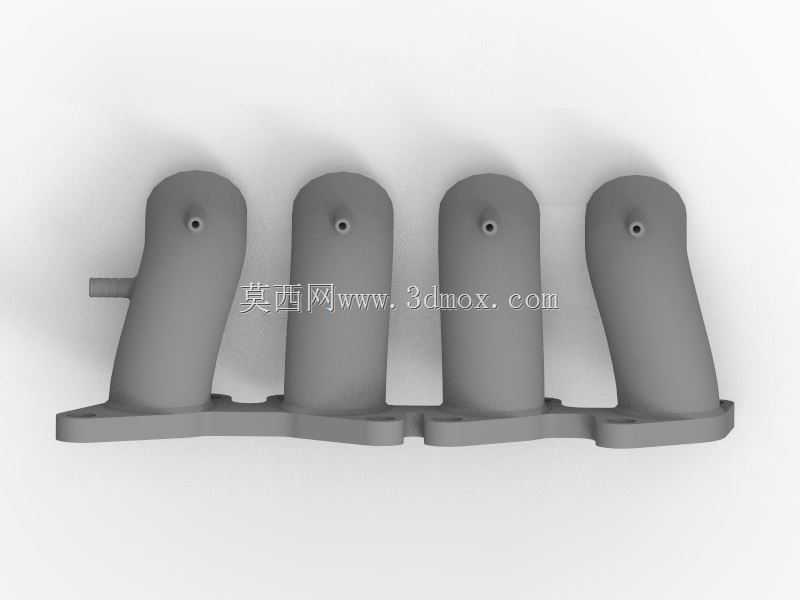

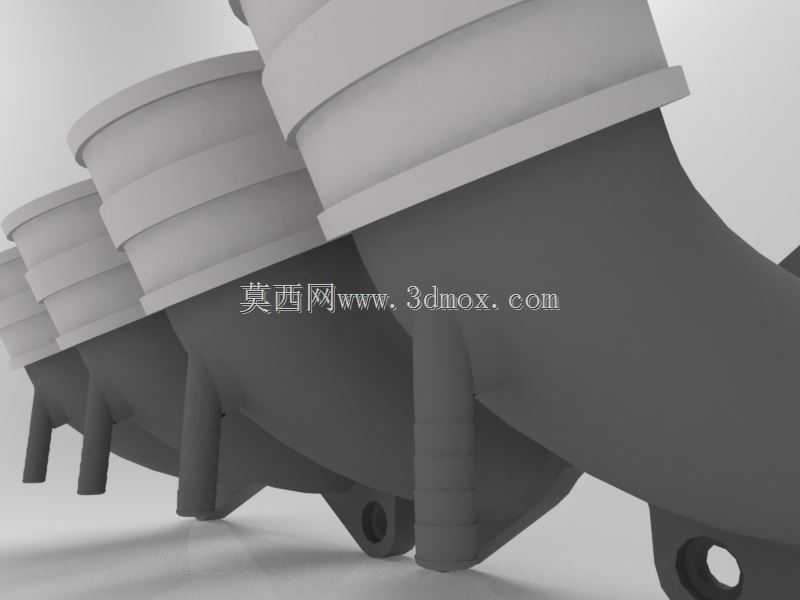

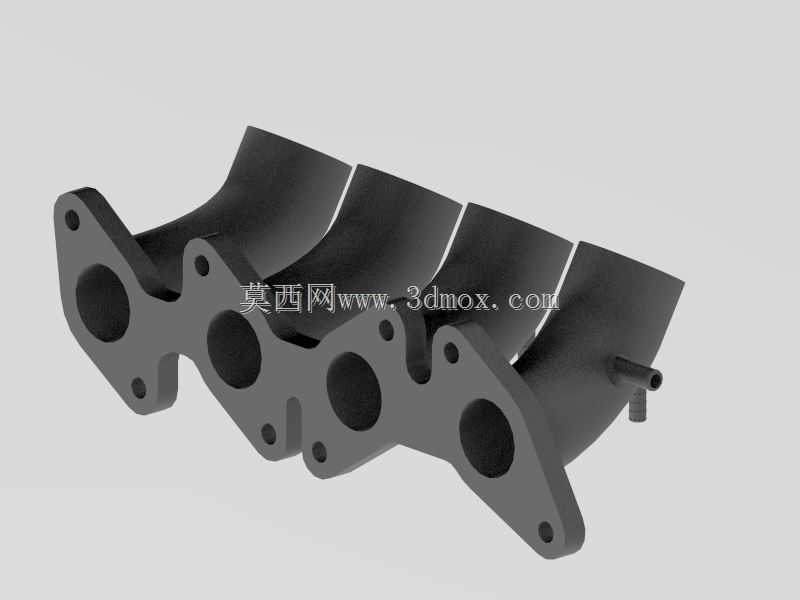

　　安装边界方面，歧管法兰面应与缸盖进气面保持平行，各气道中心需与缸盖进气道中心对中。法兰螺栓分布在气道周围，拧紧后既要保证密封压力均匀，又不能让壳体局部应力集中。模型下方伸出的细小柱位可用于固定管路、支架或附属元件，这些结构在发动机振动环境下不能悬空过长，必要时需通过筋条与主体相连。歧管背部和下部空间还应预留制动真空助力、曲轴箱通风或传感器取气接口的位置，避免管路装配后与发动机罩、发电机或线束发生干涉。

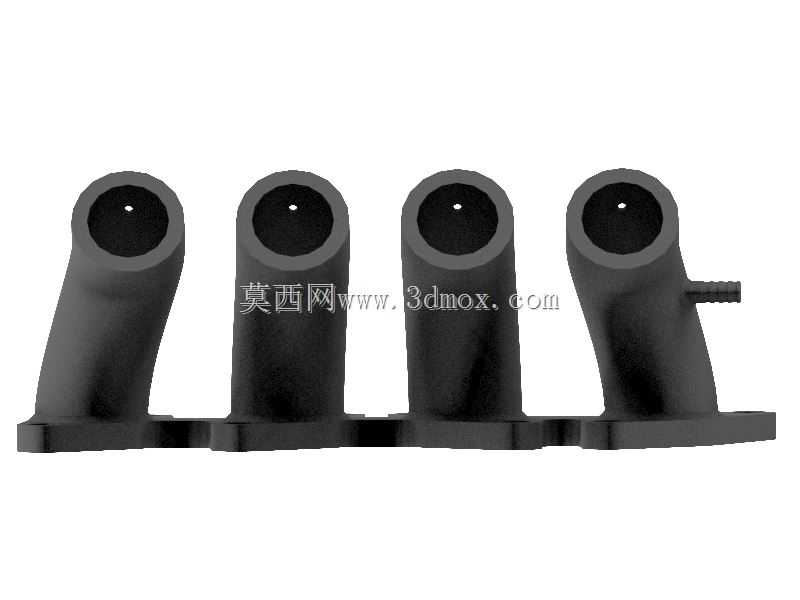

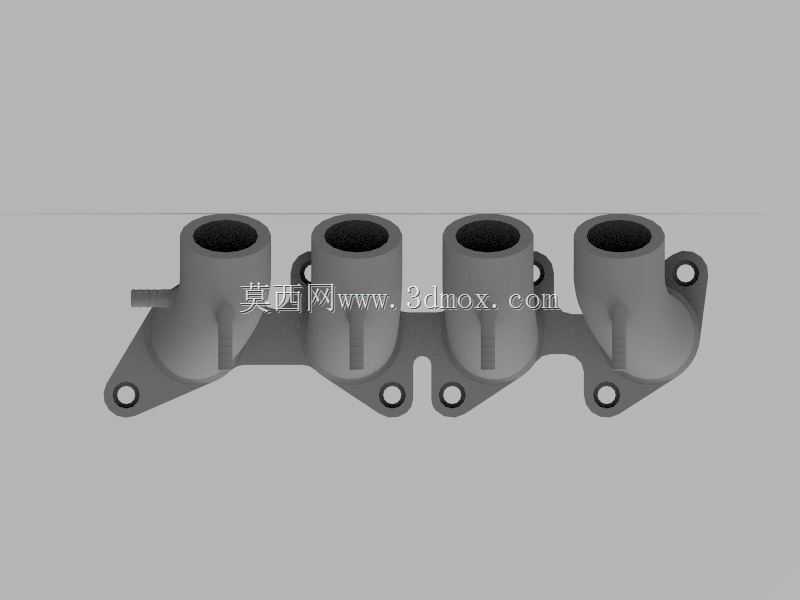

　　在改装和赛事使用场景中，这类歧管常需要兼顾低转速响应与高转速充气。支管过长会使整机布置困难，过短则可能削弱进气惯性效应；支管内壁过度弯折会增加阻力，过于平直又可能受发动机舱空间限制。该结构把四个支管以近似并列的方式引出，汇合区靠近化油器安装端，有利于缩短整机横向尺寸，同时让各缸通道长度尽量接近。对于化油器发动机，接口直径还要与喉管流量匹配，过大的端口并不会直接提升动力，反而可能降低气流速度，影响雾化和低扭表现。

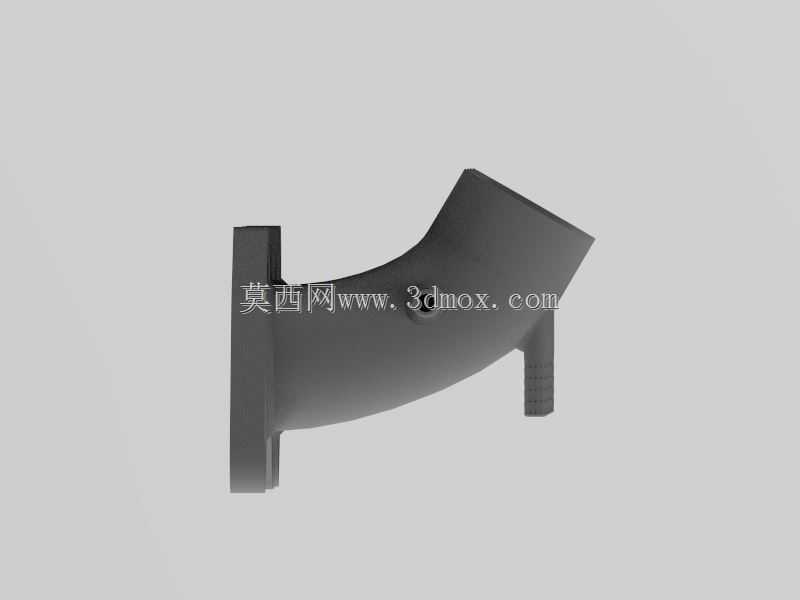

　　三维建模时，应先依据缸盖进气面建立基准，确定四个气道口的中心距、法兰厚度和螺栓孔位置，再向上构建支管流道。流道中心线要避免急弯，截面从缸盖侧到汇合侧逐步过渡，外壁随内流道增加合理壁厚。安装耳、加强筋和真空接口属于后期装配约束，不能在主体完成后随意补加，否则容易造成壁厚突变或与周边零件冲突。完成实体后，应沿发动机运动方向检查振动间隙，沿维修方向检查化油器、卡箍和螺栓的操作空间，并确认歧管在热态膨胀后仍不与相邻金属件硬接触。

　　整体来看，该模型适合用于四缸发动机进气系统结构校核、改装歧管方案讨论以及装配干涉检查。它把气道分配、法兰连接、化油器对接和附属接口集中在一个部件中，能够直观呈现进气歧管从缸盖边界到化油器边界的完整空间关系，也为后续加工、铸造或打印验证提供了明确的结构参考。
