复古手摇式木工手钻结构三维设计

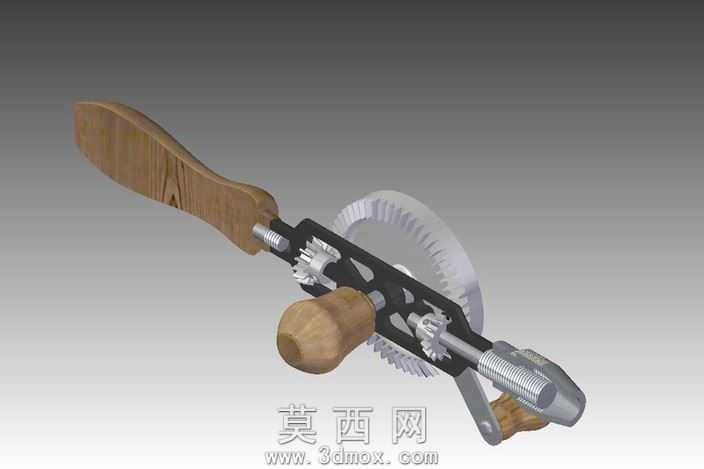

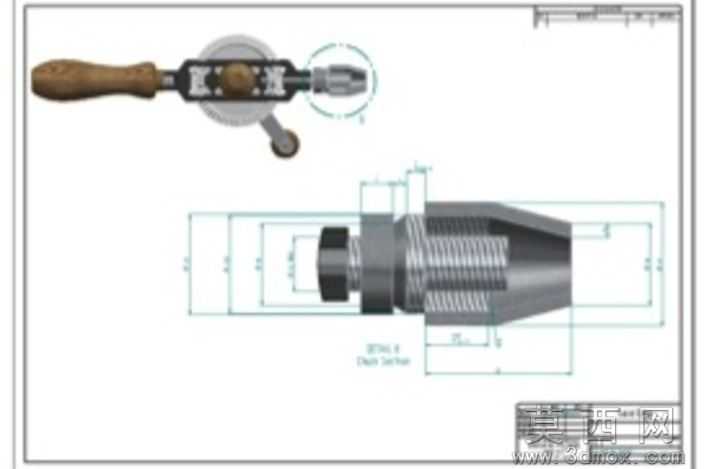

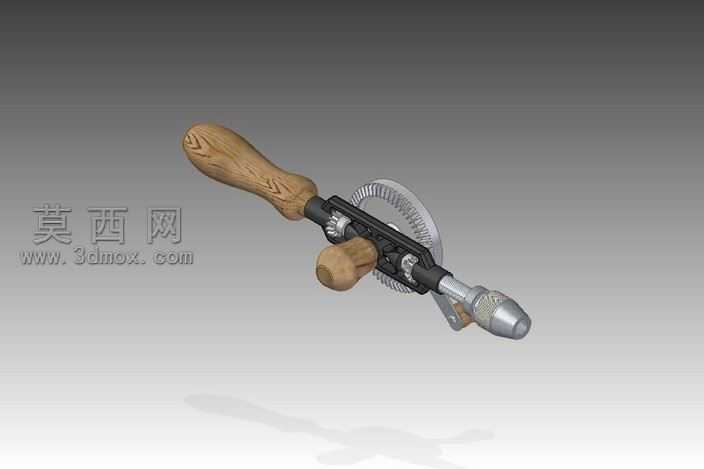

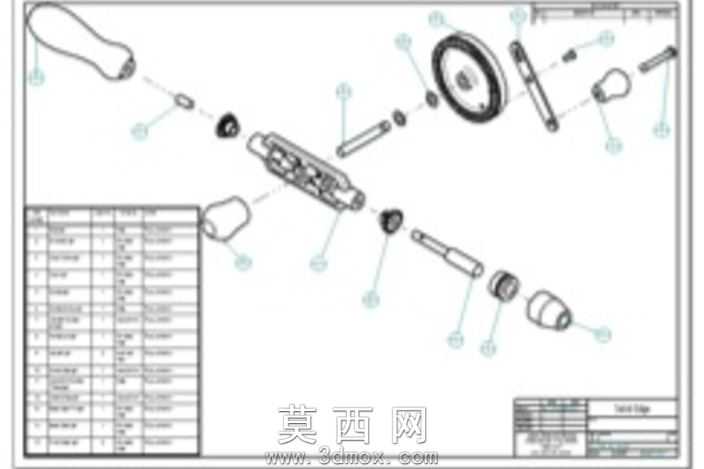

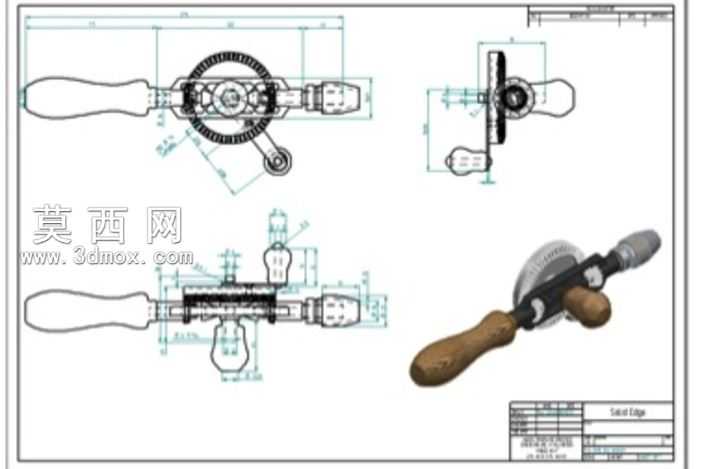

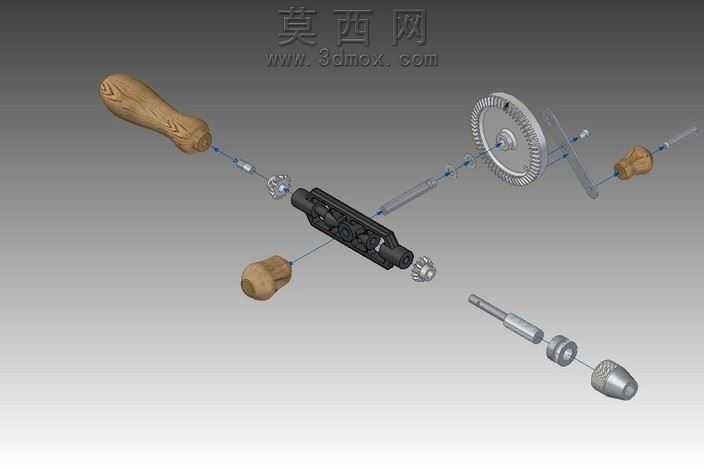

本次设计的复古手摇式木工手钻，以传统手动钻孔工具为原型完成全参数化三维建模，整体还原了老式手钻的经典结构与实用属性。建模过程中首先梳理手钻的核心传动逻辑：通过手摇柄驱动大直径传动齿轮，齿轮与钻杆上的小齿圈啮合，将手摇的圆周运动转化为钻杆的高速旋转运动，实现钻孔作业的动力传递。模型各部件均按照实际五金工具的尺寸比例搭建，木质握柄部分采用曲面建模方式，还原实木握柄的流畅弧度与防滑纹理，既符合人体工学握持需求，也还原了老式工具的质感；金属传动齿轮、钻夹头、机架部分采用实体建模，精准还原齿轮的齿形参数、机架的镂空减重结构、钻夹头的锁紧调节结构，各部件之间的装配间隙经过反复调整，确保传动结构可实现模拟运动，无干涉卡顿问题。材质渲染阶段，木质握柄赋予哑光实木纹理材质，调整木纹走向与握柄弧度匹配，添加轻微的使用磨损质感提升真实度；金属部件区分不同材质属性，传动齿轮与机架做发黑做旧的金属质感，钻夹头与钻杆做亮面镀铬金属质感，通过调整粗糙度、金属度参数区分不同金属部件的加工工艺差异，背景采用渐变灰色调突出手钻主体，搭配柔和的漫射光照，让各部件的结构细节与材质质感清晰呈现。设计过程中重点还原手钻的实用结构细节：侧方辅助握持的木质小握柄可随钻杆同步旋转，方便作业时施加轴向压力；钻夹头的三爪锁紧结构完整建模，可模拟装夹不同直径钻头的状态；传动齿轮的防护罩结构也完整还原，兼顾使用安全性与结构完整性。整体模型既保留了传统手摇钻的复古外观，也完整复现了其内部机械传动逻辑，可作为手动工具结构教学、复古五金产品设计的参考素材，通过三维建模的方式完整留存了这类传统手动工具的结构特征与设计智慧。
