参数化工业平台安全防护护栏结构设计

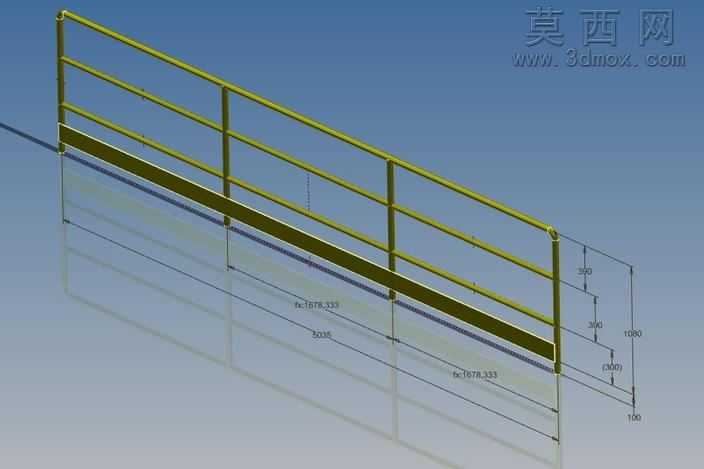

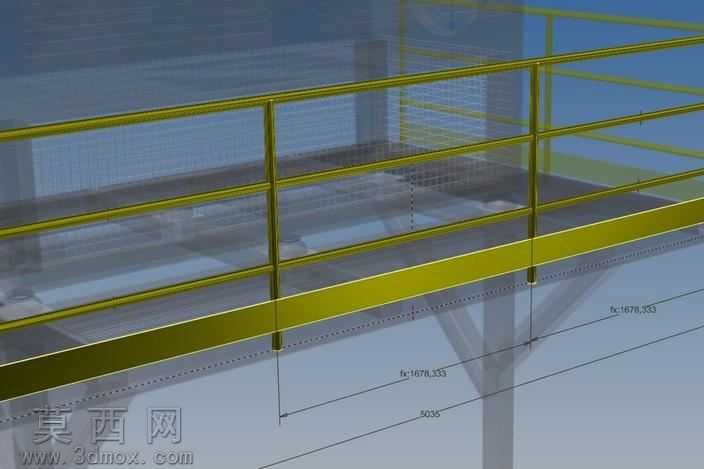

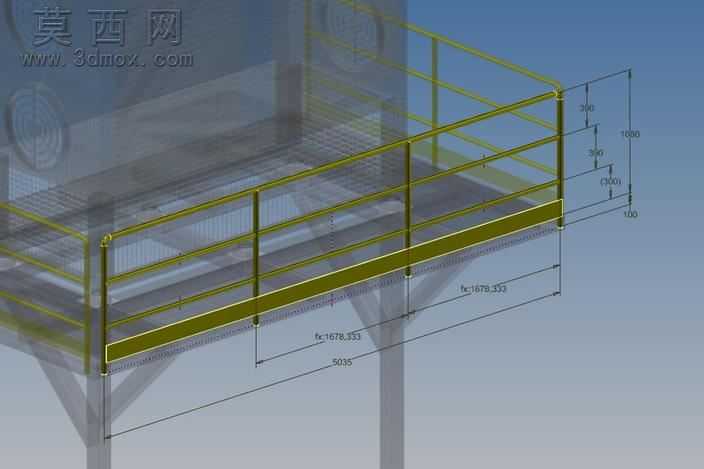

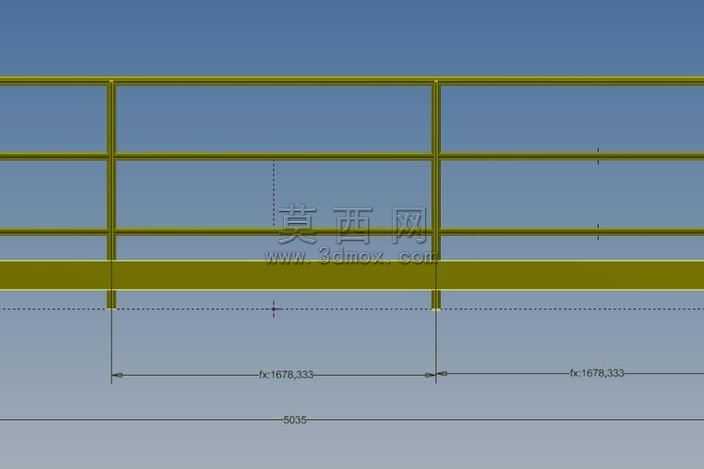

本作品为参数化设计的工业操作平台安全防护护栏三维模型，建模过程依托参数化驱动逻辑搭建，可通过调整核心尺寸参数快速适配不同规格的平台安装需求，无需重复从零搭建模型结构。建模阶段首先完成护栏整体框架的基准定位，以平台边缘安装面为装配基准，依次搭建竖向支撑立柱、横向扶手横杆、中间防护横杆、底部踢脚挡板以及平台格栅承载面的结构，所有构件的尺寸均设置关联参数，修改平台长度、宽度、护栏高度等核心数值时，所有对应构件会自动同步更新尺寸与装配位置，大幅提升同类型不同规格护栏的设计效率。材质设置上，护栏主体采用工业常用的碳素钢材质，渲染时赋予亮黄色金属防护漆质感，既还原工业现场安全防护设施的标准配色，也通过材质反光度、粗糙度的调整呈现出钢材表面喷涂后的真实质感，平台格栅部分采用镀锌钢格板材质，还原网格状通透结构的同时，体现金属格栅的防滑承重特性。结构设计层面严格遵循工业安全防护规范，竖向立柱间距控制在标准安全范围内，横向设置三道横杆分别作为顶部扶手、中部防护栏、底部挡边，底部踢脚挡板高度符合安全要求，可有效防止工具、物料从平台边缘滑落，护栏与平台框架的连接位置采用焊接加螺栓固定的结构设计，模型中还原了连接节点的细节构造，保证整体结构的承重强度与安装稳定性。设计思路围绕通用性与参数化适配性展开，摒弃传统固定尺寸模型的局限性，将所有可变尺寸进行参数化绑定，设计师仅需输入目标平台的长宽尺寸、所需护栏高度，即可自动生成对应规格的护栏模型，可直接导出工程图纸用于生产加工，也可导入装配环境完成整线设备的布局校验，模型结构细节完整，无冗余几何面，装配层级清晰，可直接用于后续的工程出图、仿真分析或渲染展示场景。
